特許ウォッチ

公開番号2025090020
公報種別公開特許公報(A)
公開日2025-06-16
出願番号2024209228
出願日2024-12-02
発明の名称被膜形成方法
出願人ベック株式会社
代理人
主分類B05D 1/36 20060101AFI20250609BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】彩り豊かな艶消しの美観性を呈するとともに、耐割れ性、下地追従性、耐汚染性等に優れた被膜が形成できる装飾性塗材を提供する。
【解決手段】本発明の被膜形成方法は、装飾性塗材、及び表面仕上材を順に塗付する被膜形成方法であって、上記装飾性塗材は、液状またはゲル状の色粒が水性艶消しクリヤー塗材に分散してなり、上記水性艶消しクリヤー塗材は、ガラス転移温度30℃以下の樹脂エマルション、平均粒子径15μm超の体質顔料、及び平均粒子径15μm以下の体質顔料を含むものであり、上記表面仕上材は、平均粒子径1～200nmのシリカと樹脂成分とを固形分質量比0.5:1～5:1で含むものであることを特徴とする。
【選択図】なし

特許請求の範囲【請求項１】
装飾性塗材、及び表面仕上材を順に塗付する被膜形成方法であって、
上記装飾性塗材は、
液状またはゲル状の色粒が水性艶消しクリヤー塗材に分散してなり、
上記水性艶消しクリヤー塗材は、ガラス転移温度３０℃以下の樹脂エマルション、平均粒子径１５μｍ超の体質顔料、及び平均粒子径１５μｍ以下の体質顔料を含むものであり、
上記表面仕上材は、平均粒子径１～２００ｎｍのシリカと樹脂成分とを固形分質量比０．５：１～５：１で含むもの
であることを特徴とする被膜形成方法。
続きを表示（約 85 文字）【請求項２】
上記液状またはゲル状の色粒は、樹脂、着色顔料、及び体質顔料を含む着色材の粒状物である
ことを特徴とする請求項１記載の被膜形成方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、新規な被膜形成方法に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、建築物や土木構造物等の壁面においては、その表面保護、美観性向上等の目的で種々の装飾性塗材によってコーティングが行われている。この中でも、液状またはゲル状の色粒が水性媒体に分散してなる装飾性塗材は、彩り豊かな被膜が形成できることから、高い美観性が求められる用途等で用いられている。このような装飾性塗材による仕上げでは、光沢を抑えた艶消し仕上げが求められることも多い。
【０００３】
このような被膜を形成する方法に関し、例えば特許文献１（特開平９－５７１８６号公報）には、エナメル分散粒子を含有する装飾性塗材を塗装後、特定隠蔽率のクリヤー塗料を塗装すること、当該クリヤー塗料として艶消しタイプのものや、耐汚染性を有するもの等が使用できることについて記載されている（請求項１、段落００３８、段落００４０等）。このような方法では、耐汚染性を有する艶消し仕上げを得るために、特定クリヤー塗料の塗装が必須であるが、最終的な仕上げ外観において艶ムラが生じるおそれがある。
【０００４】
これに対し、特許文献２（特開２０２２－１６０１５２号公報）には、特定粒子径の２種の体質顔料を含む下塗材を塗装後、装飾性塗材として液状またはゲル状の色粒が懸濁した塗料を塗装すること（請求項１、段落００４２等）、当該装飾性塗材として光沢値１５以下のものが使用できること（段落００６３）について記載されている。このような方法によれば、彩り豊かな艶消し仕上げの外観を得ることができる。
【先行技術文献】
【特許文献】
【０００５】
特開平９－５７１８６号公報
特開２０２２－１６０１５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上述の特許文献２では、被膜の耐割れ性、下地追従性、耐汚染性等について考慮されていない。そのため、被膜に割れ等が生じやすく、また被膜が汚染される場合もあり、当初の仕上げ外観が損われるおそれがある。
【０００７】
本発明は、このような点に鑑みなされたものであり、彩り豊かな艶消しの美観性を呈するとともに、耐割れ性、下地追従性、耐汚染性等に優れた被膜が形成できる方法を提供することを目的とするものである。
【課題を解決するための手段】
【０００８】
このような課題を解決するために本発明者は、鋭意検討の結果、特定の装飾性塗材と表面仕上材を順に塗付する被膜形成方法に想到し、本発明を完成するに到った。
【０００９】
すなわち、本発明は以下の特徴を有するものである。
１．装飾性塗材、及び表面仕上材を順に塗付する被膜形成方法であって、
上記装飾性塗材は、
液状またはゲル状の色粒が水性艶消しクリヤー塗材に分散してなり、
上記水性艶消しクリヤー塗材は、ガラス転移温度３０℃以下の樹脂エマルション、平均粒子径１５μｍ超の体質顔料、及び平均粒子径１５μｍ以下の体質顔料を含むものであり、
上記表面仕上材は、平均粒子径１～２００ｎｍのシリカと樹脂成分とを固形分質量比０．５：１～５：１で含むもの
であることを特徴とする被膜形成方法。
２．上記液状またはゲル状の色粒は、樹脂、着色顔料、及び体質顔料を含む着色材の粒状物である
ことを特徴とする１．記載の被膜形成方法。
【発明の効果】
【００１０】
本発明によれば、彩り豊かな艶消しの美観性を呈するとともに、耐割れ性、下地追従性、耐汚染性等に優れた被膜を形成することができる。
【発明を実施するための形態】

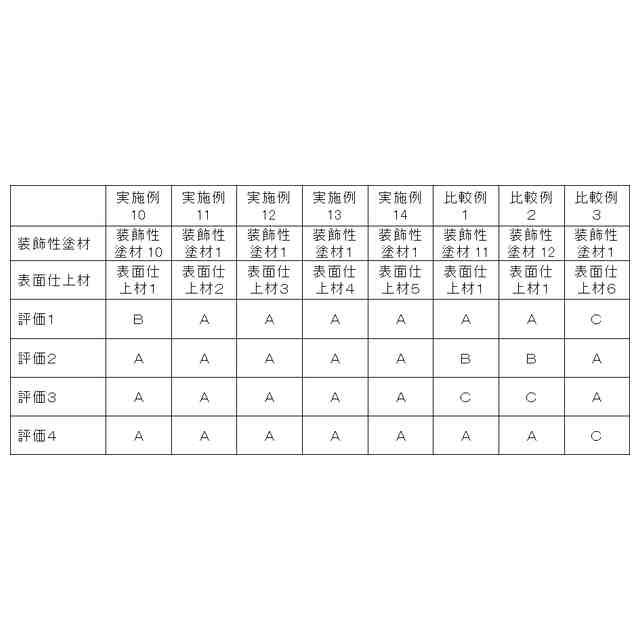

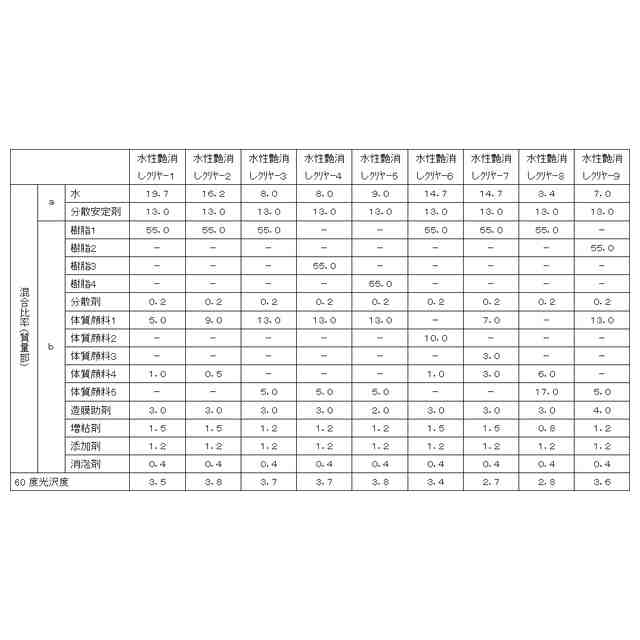

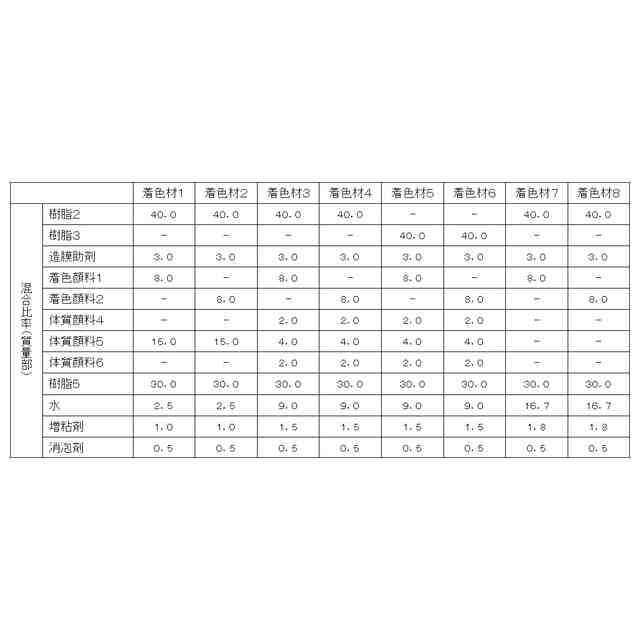

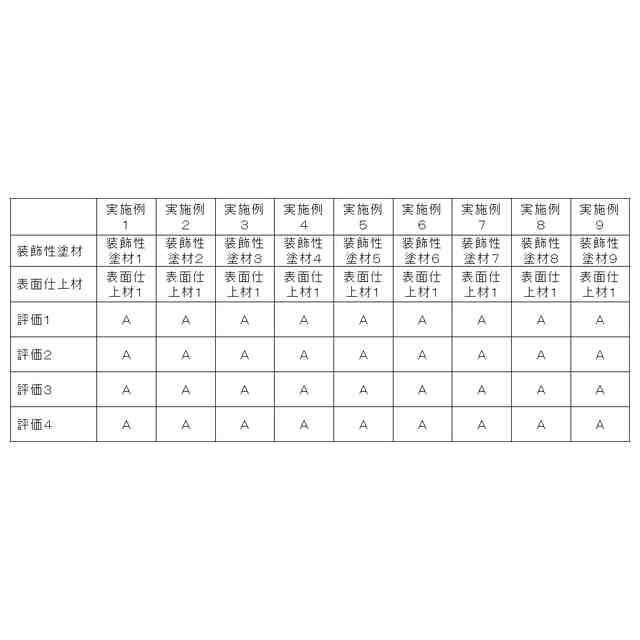

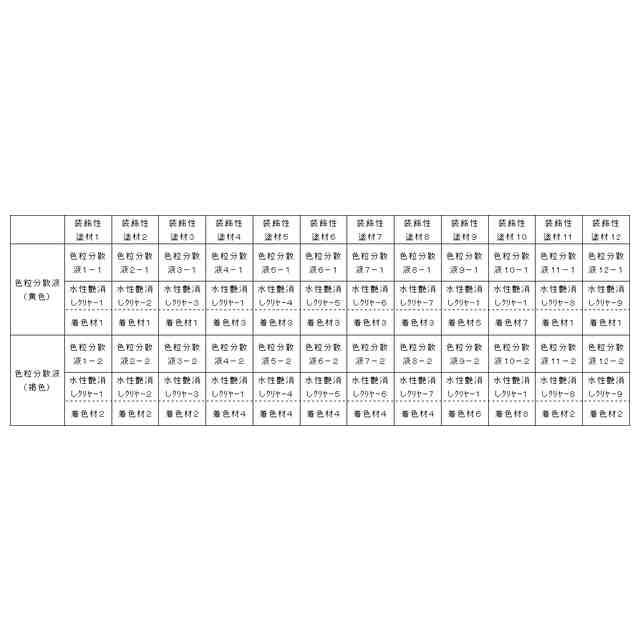

（【００１１】以降は省略されています）

関連特許
