公開番号2025098806
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023215187
出願日2023-12-20
発明の名称噴霧装置
出願人プルガティオ株式会社
代理人個人
主分類B05B 17/06 20060101AFI20250625BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】霧化ユニットにおける粒子の分離性能を高め、ブラウン運動を起こすことができる程度の微細な粒径を有する微粒子を多く噴霧することが可能な噴霧装置を提供する。
【解決手段】噴霧装置は、液体を貯留可能で周囲を壁面で覆われた霧化タンクと、液体を霧化して微粒子を生成する超音波振動子と、微粒子を搬送するための搬送エアを霧化タンク内に吐出する送風機と、微粒子を搬送エアとともに送出する送出口と、下方に傾斜する第一傾斜面部を有する第一セパレータと、下方に傾斜する第二傾斜面部を有する第二セパレータとを備え、第一セパレータは、第一エッジ部と、第一接続部を備え、送風口は第一接続部よりも霧化タンクの幅方向一端側寄りに配設され、第二セパレータは、第二間隙部を形成するよう第二エッジ部と、第二接続部を備え、送出口は霧化タンクの幅方向他端側寄りに配設されるとともに、第二間隙部と送出口との間に蛇行経路が形成される。

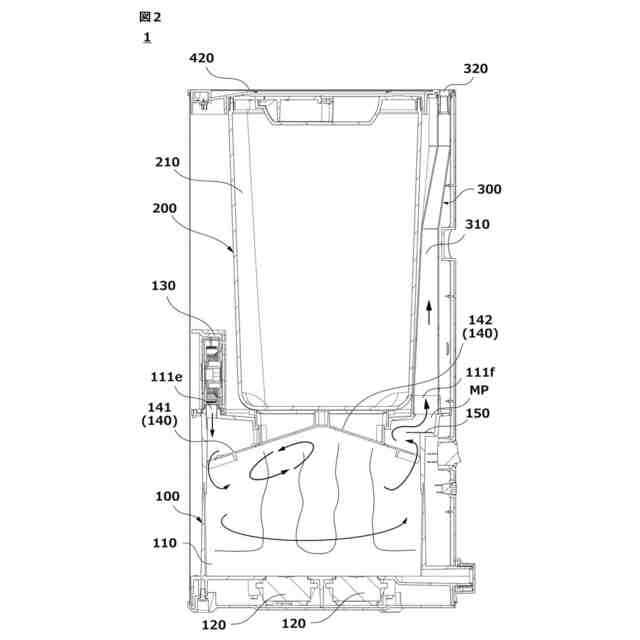

【選択図】図2
特許請求の範囲【請求項１】
液体を貯留可能で周囲を壁面で覆われた霧化タンクと、
前記霧化タンクの底部において前記液体を霧化して微粒子を生成する超音波振動子と、
所定の回転数を保持可能な送風部材を備え、前記液体の微粒子を搬送するための搬送エアを前記霧化タンク内に吐出する送風機と、
前記霧化タンクに設けられ、前記微粒子を前記搬送エアとともに送出する送出口と、
前記霧化タンクの幅方向一端側の側面に向けて下方に傾斜する第一傾斜面部を有する第一セパレータと、
前記霧化タンクの幅方向他端側の側面に向けて下方に傾斜する第二傾斜面部を有する第二セパレータとを備え、
前記第一セパレータは、前記霧化タンクにおける幅方向一端側の側面との間に第一間隙部を形成するよう所定の間隔を隔てて配置される第一エッジ部と、前記霧化タンクの天面に接続される第一接続部を備え、
前記送風口は前記第一接続部よりも前記霧化タンクの幅方向一端側寄りに配設され、
前記第二セパレータは、前記霧化タンクにおける幅方向他端側の側面との間に第二間隙部を形成するよう所定の間隔を隔てて配置される第二エッジ部と、前記霧化タンクの天面に接続される第二接続部を備え、
前記送出口は前記第二接続部よりも前記霧化タンクの幅方向他端側寄りに配設されるとともに、
前記第二間隙部と前記送出口との間に蛇行経路が形成される、
ことを特徴とする噴霧装置。
続きを表示（約 390 文字）【請求項２】
前記蛇行経路が、前記第二間隙部の上方かつ前記送出口の下方において、前記霧化タンクの幅方向他端部から幅方向一端側に向けて略水平に配設される庇部材によって形成される、
請求項１に記載の噴霧装置。
【請求項３】
前記庇部材の端部が前記第二エッジ部よりも前記霧化タンクの幅方向一端側に位置するとともに、
前記送出口は、前記庇部材の端部よりも前記霧化タンクの幅方向他端側に位置する、
請求項２に記載の噴霧装置。
【請求項４】
前記霧化タンクが平面視略矩形状の形状を呈し、前記第一セパレータ及び前記第二セパレータが、ともに、平面視略矩形状に形成され、前記霧化タンクは前記第一間隙部及び前記第二間隙部を除いて上方から前記第一セパレータ及び第二セパレータに覆われる、
請求項１～３のいずれかに記載の噴霧装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、超音波振動子を用いて液体を霧化して空間に噴霧する噴霧装置において、超音波振動により微細化される粒子の分離機能を強化するための技術に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
水や所定の効果を奏する水溶液を超音波振動子を用いて霧化して、送風機によって作り出される搬送エアに乗せて空間に噴霧する種々の噴霧装置が開発されている。
【０００３】
このような噴霧装置において、微粒子を均等に空間内に広範囲に拡散するためには、所望の粒径、特に、微粒子が空気中でブラウン運動を起こすことができる程度に小さな粒径を有する微粒子を安定して生成することが要求される。
【０００４】
このような噴霧装置の一例として、例えば、特許文献１に示すように、超音波振動子を用いて発生させた液滴をセパレータで分離してブラウン運動を起こすことができる程度に小さな微粒子のみを取り出して空気とともに噴霧するものが知られている（特許文献１）。特許文献１に開示された技術によると、高齢者施設のホールや、牛舎、豚舎、鶏舎等の畜産ハウスなどの広いスペースであっても、ブラウン運動を起こすことができる程度の小さな粒径を有する微粒子を大量に発生させることができ、床面や地面に落下することなく、除菌作用を有する液体を隅々まで行き渡らせることができる。
【０００５】
ところで、特許文献１に示すように、超音波振動子を用いて液滴を発生させ、超音波振動子の上方に設けたセパレータで液滴を分離して微粒子のみを取り出す場合であっても、セパレータによる分離だけでは、比較的大きな粒子が分離しきれず、噴霧される粒子の中に残存することがあった。
【０００６】
噴霧される粒子の粒径分布を考えたときに、粒径の大きな粒子は可能な限り除去し、粒径の微細な微粒子のみを噴霧することが望ましい。
【先行技術文献】
【特許文献】
【０００７】
特許第６７４２０４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は、このような課題に鑑みてなされたものであり、霧化ユニットにおける粒子の分離性能を高め、ブラウン運動を起こすことができる程度の微細な粒径を有する微粒子を多く噴霧することが可能な噴霧装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明では、以下のような解決手段を提供する。
【００１０】
第１の特徴に係る発明は、液体を貯留可能で周囲を壁面で覆われた霧化タンクと、霧化タンクの底部において液体を霧化して微粒子を生成する超音波振動子と、所定の回転数を保持可能な送風部材を備え、液体の微粒子を搬送するための搬送エアを霧化タンク内に吐出する送風機と、霧化タンクに設けられ、微粒子を搬送エアとともに送出する送出口と、霧化タンクの幅方向一端側の側面に向けて下方に傾斜する第一傾斜面部を有する第一セパレータと、霧化タンクの幅方向他端側の側面に向けて下方に傾斜する第二傾斜面部を有する第二セパレータとを備え、第一セパレータは、霧化タンクにおける幅方向一端側の側面との間に第一間隙部を形成するよう所定の間隔を隔てて配置される第一エッジ部と、霧化タンクの天面に接続される第一接続部を備え、送風口は第一接続部よりも霧化タンクの幅方向一端側寄りに配設され、第二セパレータは、霧化タンクにおける幅方向他端側の側面との間に第二間隙部を形成するよう所定の間隔を隔てて配置される第二エッジ部と、霧化タンクの天面に接続される第二接続部を備え、送出口は第二接続部よりも霧化タンクの幅方向他端側寄りに配設されるとともに、第二間隙部と送出口との間に蛇行経路が形成される、噴霧装置を提供する。
（【００１１】以降は省略されています）
