発明の名称粉体塗装装置
出願人旭サナック株式会社
代理人個人,個人
主分類B05B 14/48 20180101AFI20250901BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】回収粉の循環経路中から被塗装物に付託し難い微粉のみを除去して、回収粉中に含まれる微粉の割合を抑え、付着効率の高い粉体塗装装置を提供する。

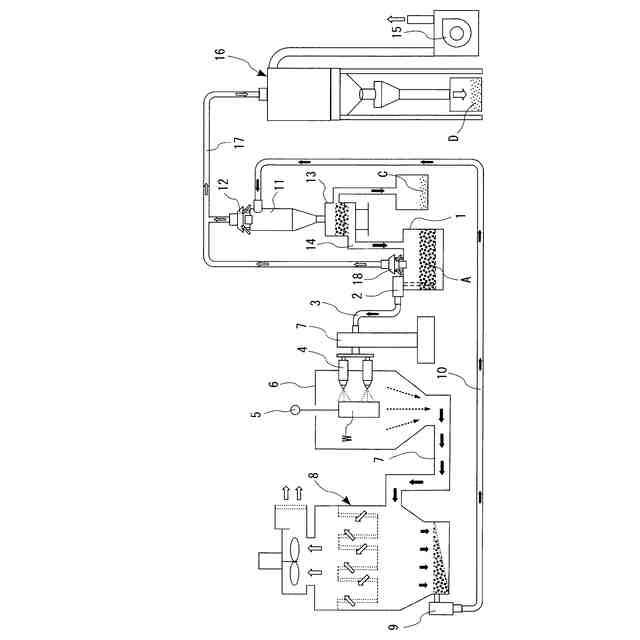

【解決手段】粉体塗装ブース6内で被塗装物Wに塗料タンク1から搬送エアによって搬送された粉体塗料Aを吹き付けて塗装を行い、被塗装物Wに付着しなかったオーバースプレー粉を回収し、回収した回収粉を前記塗料タンク1に戻す循環経路を備える粉体塗装装置において、前記回収粉の循環経路中に、被塗装物に付着し難い微粉を除去する微粉除去装置を設置したことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
粉体塗装ブース内で被塗装物に塗料タンクから搬送エアによって搬送された粉体塗料を吹き付けて塗装を行い、被塗装物に付着しなかったオーバースプレー粉を回収し、回収した回収粉を前記塗料タンクに戻す循環経路を備える粉体塗装装置において、前記回収粉の循環経路中に、被塗装物に付着し難い微粉を除去する微粉除去装置を設置したことを特徴とする粉体塗装装置。
続きを表示（約 190 文字）【請求項２】
前記微粉除去装置は、前記塗料タンクに戻す回収粉と回収粉中の微粉とを分離するミニサイクロンと、このミニサイクロンで分離した微粉を集塵する集塵装置とからなる請求項１記載の粉体塗装装置。
【請求項３】
前記ミニサイクロンと前記塗料タンクに、前記集塵装置によって発生する負圧を大気に開放して調整する脱気機構を備える請求項２記載の粉体塗装装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、塗装ブース内において被塗装物に塗料タンク内の粉体塗料を塗装ガンから吹き付け、被塗装物に付着しなかったオーバースプレー粉を回収して塗料タンクに搬送する回収粉循環路を備える粉体塗装装置に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

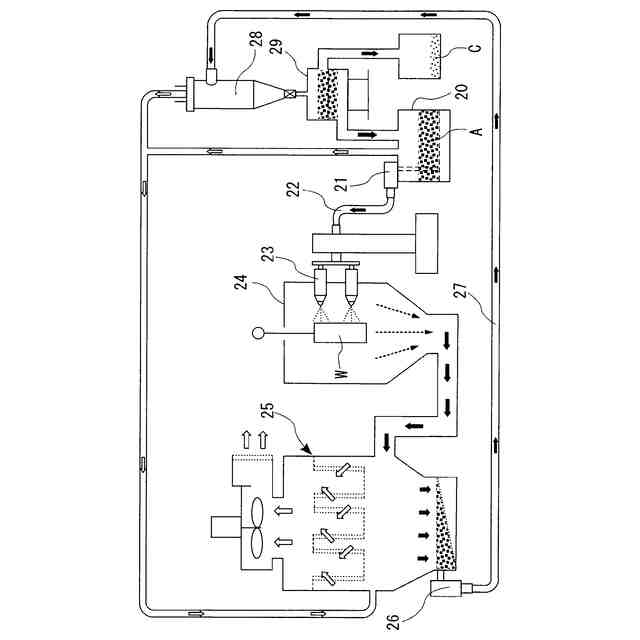

粉体塗装装置は、図２に示すように、塗料タンク２０内の粉体塗料Ａを、圧縮エアが投入されるインジェクタ２１によって吸い込み、塗料ホース２２を経由して、インジェクタ２１に投入された圧縮エアを搬送エアにして塗装ガン２３まで搬送し、塗装ガン２３から粉体塗料Ａを被塗装物Ｗに噴射して静電気力によって粉体塗料Ａを被塗装物Ｗに付着させる装置である。
【０００３】
従来、この種の粉体塗装装置においては、塗装ブース２４内において被塗装物Ｗに付着しなかった粉体塗料Ａは、バグフィルター回収装置２５に吸引され、バグフィルター回収装置２５で回収される。バグフィルター回収装置２５で回収された回収粉は、バグフィルター回収装置２５に設置されたインジェクタ２６によって、搬送ホース２７を介してミニサイクロン２８にエア搬送され、ミニサイクロン２８によって搬送エアと回収粉とを分離した後、振動篩器を備える精選装置２９によって回収粉に混入したゴミＣを除去して塗料タンク２０に戻されて再利用される（特許文献１，２）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１５９２４８号公報
特許第３４２９３１４号公報
【発明の開示】
【発明が解決しようとする課題】
【０００５】
ところで、従来の粉体塗装装置においては、バグフィルター回収装置２５とミニサイクロン２８、及び塗料タンク２０とミニサイクロン２８をそれぞれ脱気機構に繋いだエアの循環機構によって微粉を含む回収粉を再利用し続けるようにしている。
【０００６】
ところが、微粉を含む回収粉を再利用し続けると、回収粉中に被塗装物Ｗに対して付着し難い微粉の割合が増え、被塗装物Ｂへの塗着効率が低下し、不良率が高くなるという問題がある。
【０００７】
そこで、この発明は、回収粉の循環経路中から微粉のみを除去して、回収粉中に含まれる微粉の割合を抑え、付着効率の高い粉体塗装装置を提供しようとするものである。
【課題を解決するための手段】
【０００８】
前記の課題を解決するために、この発明は、粉体塗装ブース内で被塗装物に塗料タンクから搬送エアによって搬送された粉体塗料を吹き付けて塗装を行い、被塗装物に付着しなかったオーバースプレー粉を回収し、回収した回収粉を前記塗料タンクに戻す循環経路を備える粉体塗装装置において、前記回収粉の循環経路中に、被塗装物に付着し難い微粉を除去する微粉除去装置を設置したことを特徴とする。
【０００９】
前記微粉除去装置は、前記塗料タンクに戻す回収粉と回収粉中の微粉とを分離するミニサイクロンと、このミニサイクロンで分離した微粉を集塵する集塵装置とによって構成することができる。
【００１０】
また、前記ミニサイクロンは、前記集塵装置によって発生する負圧を大気に開放して調整する脱気機構を備えている。
【発明の効果】
（【００１１】以降は省略されています）
