公開番号2025147796
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048222
出願日2024-03-25
発明の名称スリットダイ
出願人東レエンジニアリング株式会社
代理人
主分類B05C 5/02 20060101AFI20250930BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】マニホールドにおいて塗布液に含まれる粒子が沈降することを抑制することができるスリットダイを提供することを目的としている。
【解決手段】一方向に長く形成され、塗布液を溜めるマニホールドと、スリットを経由して前記マニホールドと繋がり、塗布液を吐出する吐出口と、を備えるスリットダイであって、前記マニホールドに出し入れされることにより前記マニホールドの容積を調節するブロック部を備えており、前記ブロック部は、前記マニホールドの長手方向に並んで複数設けられており、前記長手方向における前記スリットの寸法に応じて前記ブロック部それぞれが前記マニホールドに出し入れされる構成とする。

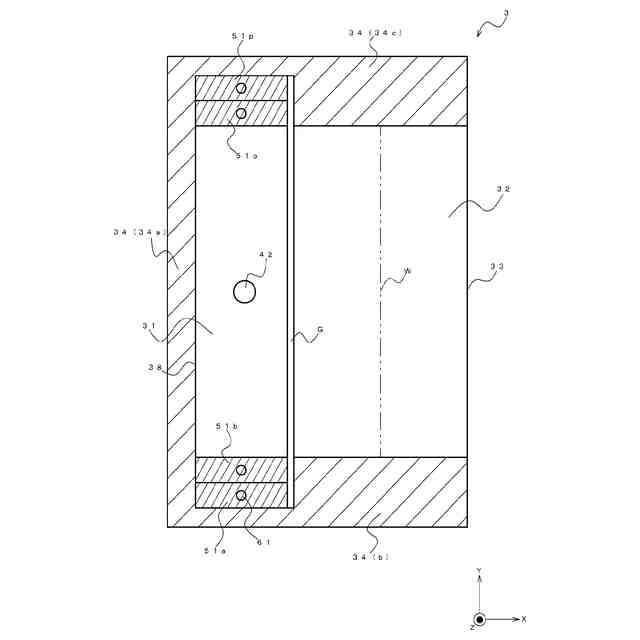

【選択図】図2
特許請求の範囲【請求項１】
一方向に長く形成され、塗布液を溜めるマニホールドと、
スリットを経由して前記マニホールドと繋がり、塗布液を吐出する吐出口と、を備えるスリットダイであって、
前記マニホールドに出し入れされることにより前記マニホールドの容積を調節するブロック部を備えており、
前記ブロック部は、前記マニホールドの長手方向に並んで複数設けられており、前記長手方向における前記スリットの寸法に応じて前記ブロック部それぞれが前記マニホールドに出し入れされることを特徴とするスリットダイ。
続きを表示（約 310 文字）【請求項２】
前記ブロック部は、前記長手方向における断面が、前記長手方向における前記マニホールドの断面と略同一の形状を有しており、前記ブロック部により前記マニホールドにおいて塗布液を溜める貯液領域の端部を規定することを特徴とする請求項１に記載のスリットダイ。
【請求項３】
前記ブロック部それぞれは、前記マニホールドへの挿入量が個別に調節されることを特徴とする請求項１又は請求項２に記載のスリットダイ。
【請求項４】
前記ブロック部それぞれには、前記マニホールドに前記ブロック部を出し入れさせる電動アクチュエータが接続されていることを特徴とする請求項３に記載のスリットダイ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、基材に塗布液を塗布するスリットダイに関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
リチウムイオン電池の正極、負極を形成する塗布装置では、搬送されるアルミ箔や、銅箔などのシート状の基材に対して、活物質、バインダー、導電助剤を溶剤によって混合させたスラリー（以下、塗布液）を塗布して塗膜を形成し、乾燥装置によって形成した塗膜を乾燥させている。
【０００３】

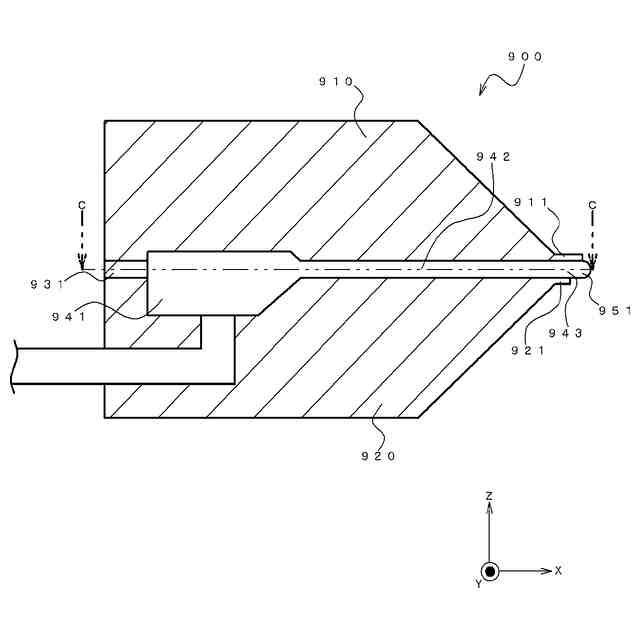

このような塗布装置には、塗布液を塗布するためのスリットダイが設けられている。スリットダイ９００は、一方向に長く形成されており、図６に示すように、先細り形状である第１リップ９１１を有する第１分割体９１０と、先細り形状である第２リップ９２１を有する第２分割体９２０とを、これらの間にシム９３１を挟んで組み合わせて構成されている。図６および図７（ａ）（図６のＣ―Ｃ矢視断面図）に示すように、スリットダイ９００は、その内部に、スリットダイ９００の長手方向に長く形成され塗布液を溜めるマニホールド９４１と、マニホールド９４１と繋がるスリット９４２と、が形成されている。また、第１リップ９１１と第２リップ９２１との間には、スリット９４２の開放端である吐出口９４３が形成されている。すなわち、マニホールド９４１に溜められた塗布液９５１が、スリット９４２を通じて吐出口９４３から吐出される（たとえば、下記特許文献１）。
【０００４】
そして、スリットダイ９００では、塗布する塗布液９５１の上記長手方向における寸法（以下、塗布幅）が、上記長手方向におけるシム９３１の内寸によって規定されている。すなわち、図７（ａ）に示すように、シム９３１の内寸Ｔによって上記長手方向におけるスリット９４２の寸法が規定されており、スリット９４２の上記長手方向寸法と略同一の塗布幅で塗布液９５１が基材上に塗布される。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－０４１５０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、上記スリットダイ９００では、塗布液９５１の塗布条件の変更に対応することが難しいという問題があった。特に、塗布幅を変更する場合において、塗布液９５１の塗布に不良が生じる場合があった。
【０００７】

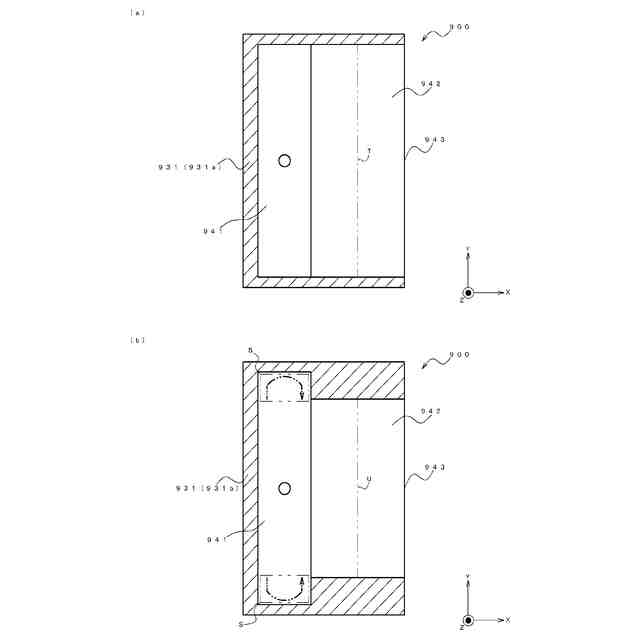

具体的には、塗布幅の変更は、第１分割体９１０と第２分割体９２０とで挟むシム９３１を交換することにより行われている。たとえば、図７（ａ）に示す内寸Ｔを有するシム９３１ａにより規定される塗布幅よりも小さい塗布幅に変更する場合は、内寸Ｔよりも小さい内寸Ｕを有するシム９３１ｂ（図７（ｂ）を参照）にシム９３１を交換することにより、塗布幅を小さくするようになっている。このように、シム９３１により塗布幅を変更すると、図７（ｂ）に示すように、マニホールド９４１においてスリット９４２よりも上記長手方向に延びた部分、すなわち、塗布液９５１の流れが低速になり塗布液９５１が滞留する滞留部Ｓが形成され、この滞留部Ｓで塗布液９５１に含まれる活物質などの粒子が沈降してしまうという場合があった。この状態で、塗布液９５１を塗布してリチウムイオン電池の製造を行うと、そのリチウムイオン電池の性能が低下してしまうという問題があった。
【０００８】
本発明は、上記の問題点を鑑みてなされたものであり、マニホールドにおいて塗布液に含まれる粒子が沈降することを抑制することができるスリットダイを提供することを目的としている。
【課題を解決するための手段】
【０００９】
上記課題を解決するための本発明のスリットダイは、一方向に長く形成され、塗布液を溜めるマニホールドと、スリットを経由して前記マニホールドと繋がり、塗布液を吐出する吐出口と、を備えるスリットダイであって、前記マニホールドに出し入れされることにより前記マニホールドの容積を調節するブロック部を備えており、前記ブロック部は、前記マニホールドにおける長手方向に並んで複数設けられており、前記長手方向における前記スリットの寸法に応じて前記ブロック部それぞれが前記マニホールドに出し入れされることを特徴としている。
【００１０】
上記スリットダイによれば、複数のブロック部それぞれによって、マニホールドの長手方向におけるスリットの寸法に応じてマニホールドの容積を調節することができるため、マニホールドにおいてスリットよりも上記長手方向に延びた部分、すなわち、塗布液の流れが低速になり塗布液が滞留する滞留部が形成された場合であっても、その滞留部を狭めることができる。これにより、マニホールドにおいて塗布液に含まれる粒子が沈降することを抑制することができる。
（【００１１】以降は省略されています）
