特許ウォッチ

公開番号2025158247
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024060609
出願日2024-04-04
発明の名称複合顔料
出願人東洋アルミニウム株式会社
代理人個人,個人
主分類C09C 3/00 20060101AFI20251009BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】従来にない特徴的な発色を可能にする複合顔料を提供する。
【解決手段】金属フレークと、金属フレークの表面の少なくとも一部に付着した着色顔料とを含み、着色顔料は、短径に対する長径の比の平均が1.60以上100以下である。
【選択図】なし

特許請求の範囲【請求項１】
金属フレークと、
前記金属フレークの表面の少なくとも一部に付着した着色顔料とを含み、
前記着色顔料は、短径に対する長径の比の平均が１．６０以上１００以下である、複合顔料。
続きを表示（約 580 文字）【請求項２】
前記着色顔料は、短径に対する長径の比の平均が１．６０以上１６．０以下である、請求項１に記載の複合顔料。
【請求項３】
前記着色顔料はアゾ系顔料である、請求項１に記載の複合顔料。
【請求項４】
前記着色顔料による前記金属フレークの被覆率として、前記金属フレークの表面の面積に対する前記着色顔料によって被覆された前記金属フレークの表面の割合（％）が１０％以上である、請求項１に記載の複合顔料。
【請求項５】
平均粒子径Ｄ
５０
が５μｍ以上である、請求項１に記載の複合顔料。
【請求項６】
平均厚みが０．０５μｍ以上２５０μｍ以下である、請求項１に記載の複合顔料。
【請求項７】
前記金属フレークは透光性材料で被覆されている、請求項１に記載の複合顔料。
【請求項８】
前記金属フレークは、
（ａ）アルミニウム、銅、ニッケル、錫、チタン、および、亜鉛、
（ｂ）前記（ａ）の何れか１種以上を含む合金、および、
（ｃ）ステンレス鋼
からなる群から選択される少なくとも１種である、請求項１に記載の複合顔料。
【請求項９】
請求項１から請求項８までのいずれか１項に記載の複合顔料を含む、化粧料。

発明の詳細な説明【技術分野】
【０００１】
本発明は、一般的には複合顔料に関し、特定的には、金属フレーク上に顔料が付着された複合顔料に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
着色顔料は一次粒子径が小さく再凝集が起こりやすいため、発色が変わりやすい。そのため、特開平５－２１４２５７号公報（特許文献１）では、着色顔料に比べて大きい薄片状粒子の表面に着色顔料を被覆することで発色を安定化させている。このような複合顔料は、細かい着色顔料粒子が皮膚に残留しにくいため化粧品への使用に適している。
【先行技術文献】
【特許文献】
【０００３】
特開平５－２１４２５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載された方法では、着色顔料の発色を安定化させるものの、近年高まっている多様な色調への要望に応えるには不十分である。
【０００５】
そこで、本発明の目的は、従来にない特徴的な発色を可能にする複合顔料を提供することである。
【課題を解決するための手段】
【０００６】
本発明者らは鋭意研究の結果、金属フレーク表面上に付着させる着色顔料の形状を制御することで、従来にない特徴的な発色を可能にすることを見出した。本発明はこの知見に基づき、次の通り構成される。
【０００７】
本発明に従った複合顔料は、金属フレークと、金属フレークの表面の少なくとも一部に付着した着色顔料とを含み、着色顔料は、短径に対する長径の比の平均が１．６０以上１００以下である。
【０００８】
このようにすることにより、従来にない特徴的な発色を可能にする複合顔料を提供することができる。
【図面の簡単な説明】
【０００９】

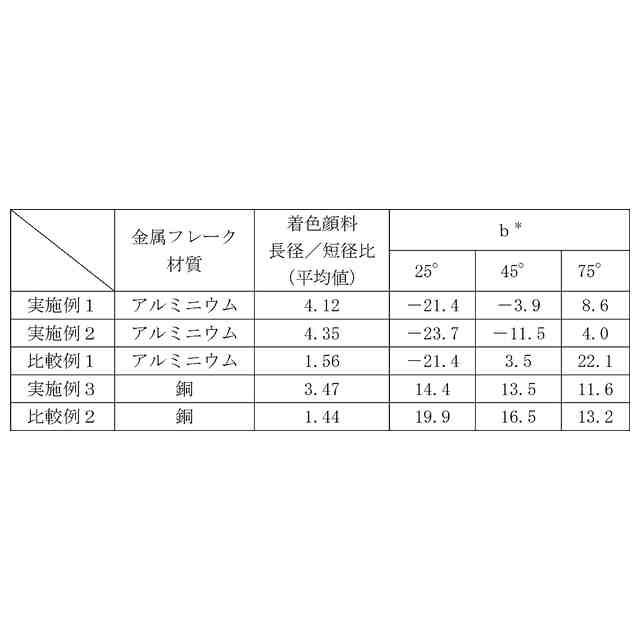

実施例１の複合粒子の走査型電子顕微鏡写真を示す図である。
実施例２の複合粒子の走査型電子顕微鏡写真を示す図である。
比較例１の複合粒子の走査型電子顕微鏡写真を示す図である。
実施例３の複合粒子の走査型電子顕微鏡写真を示す図である。
比較例２の複合粒子の走査型電子顕微鏡写真を示す図である。
【発明を実施するための形態】
【００１０】
以下、本発明の複合顔料について具体例を交えながら詳細に説明する。なお、本発明は以下に示される実施形態に限定されるものではなく、本発明の技術的思想を逸脱しない範囲内で各種の変更が可能である。
（【００１１】以降は省略されています）

関連特許
