公開番号2025176809
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083145
出願日2024-05-22
発明の名称テープ貼付装置
出願人東レエンジニアリング株式会社
代理人
主分類C09J 201/00 20060101AFI20251128BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】テープの貼付面から接着剤が剥がれることを防止することができるテープ貼付装置を提供することを目的とする。
【解決手段】テープを押圧して被貼付面に貼り付ける貼付部と、前記被貼付面と対面するテープの貼付面に接着剤を塗布する塗布部と、を備えるテープ貼付装置であって、前記塗布部による前記接着剤の塗布前に、前記貼付面に凹凸を形成する貼付面処理機構をさらに備えている構成とする。

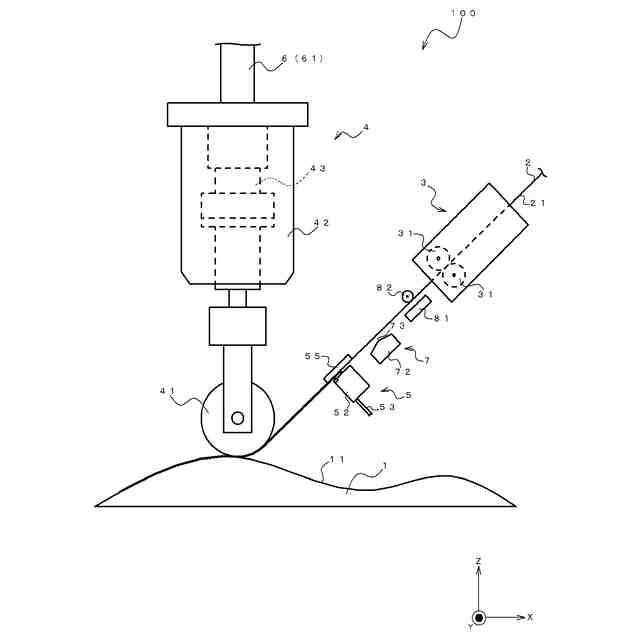

【選択図】図2
特許請求の範囲【請求項１】
テープを押圧して被貼付面に貼り付ける貼付部と、
前記被貼付面と対面するテープの貼付面に接着剤を塗布する塗布部と、を備えるテープ貼付装置であって、
前記塗布部による前記接着剤の塗布前に、前記貼付面に凹凸を形成する貼付面処理機構をさらに備えていることを特徴とするテープ貼付装置。
続きを表示（約 770 文字）【請求項２】

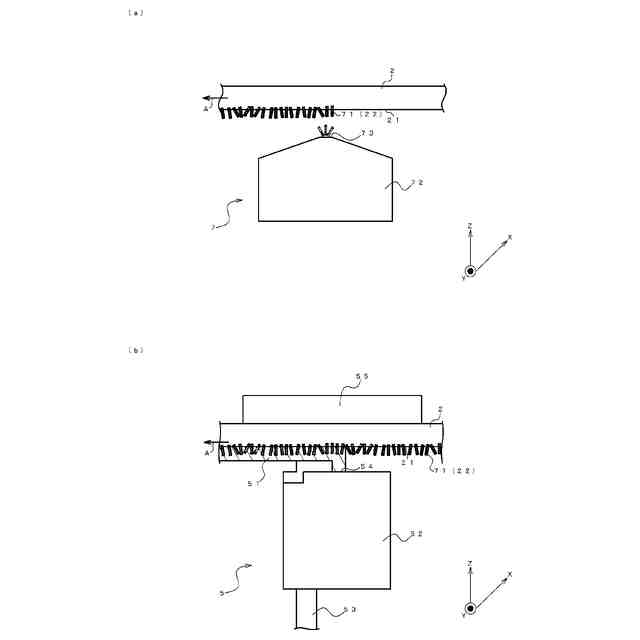

前記貼付面処理機構は、前記貼付面に短繊維を差し込むことにより、前記貼付面に前記短繊維による凸部を形成する凸部形成部を有していることを特徴とする請求項１に記載のテープ貼付装置。
【請求項３】
前記凸部形成部は、前記貼付面に前記短繊維を吹き付けて差し込むことを特徴とする請求項２に記載のテープ貼付装置。
【請求項４】
前記貼付面を加熱して軟化させる加熱部をさらに備えていることを特徴とする請求項１から請求項３のいずれかに記載のテープ貼付装置。
【請求項５】
前記加熱部とでテープを挟み込むように位置し、テープの前記貼付面の裏面を冷却する冷却部をさらに備えていることを特徴とする請求項４に記載のテープ貼付装置。
【請求項６】
前記貼付面処理機構は、前記貼付面に短繊維を付着させる付着部と、

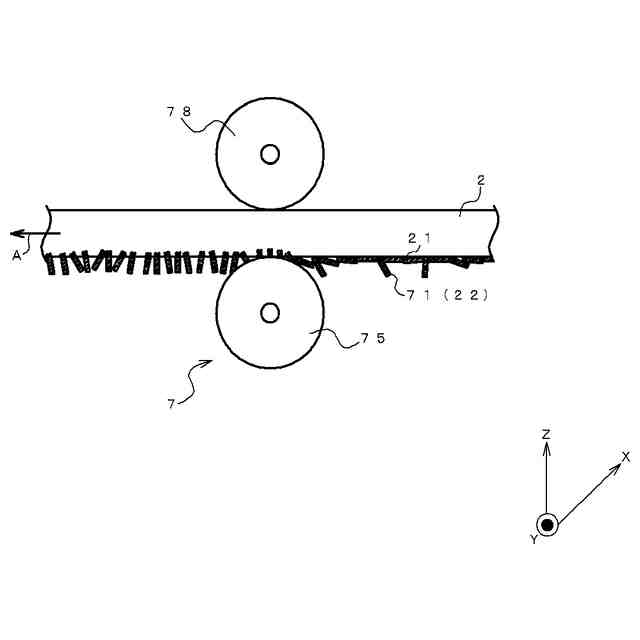

前記付着部によって前記短繊維が付着した前記貼付面に押し当てられて前記貼付面に超音波振動を印加する超音波印加部と、を有していることを特徴とする請求項１に記載のテープ貼付装置。
【請求項７】

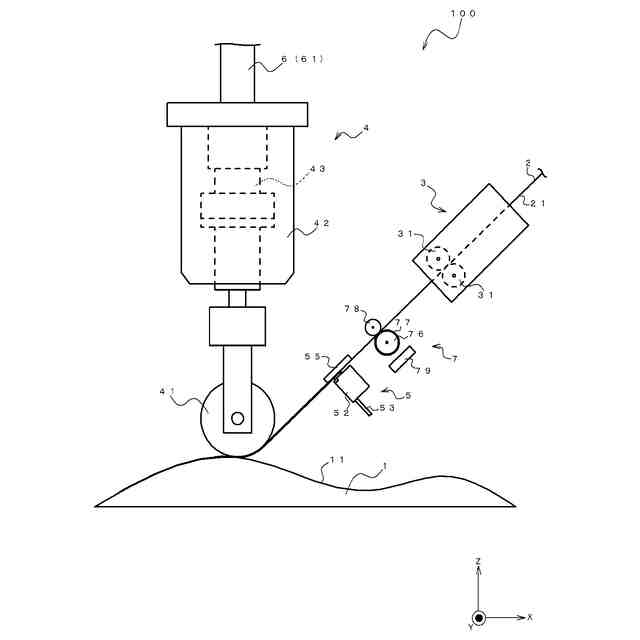

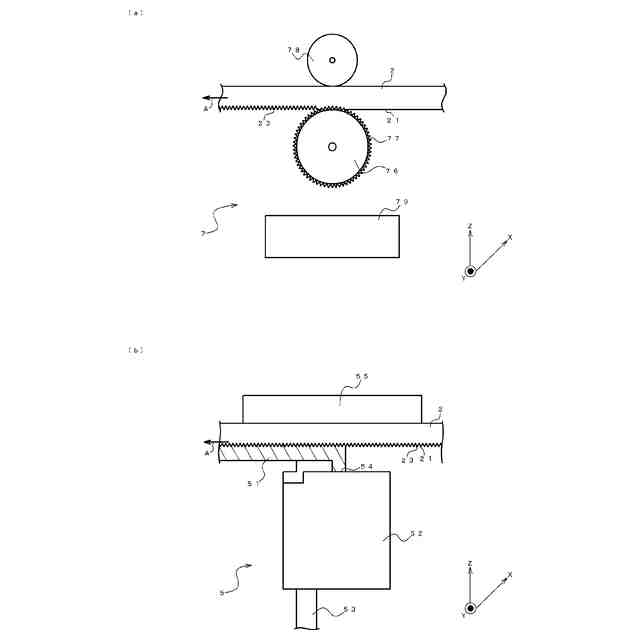

前記貼付面処理機構は、前記貼付面と接触する接触面に凸部が形成された凹部形成部を有していることを特徴とする請求項１に記載のテープ貼付装置。
【請求項８】
前記凹部形成部を加熱する加熱部をさらに備えていることを特徴とする請求項７に記載のテープ貼付装置。
【請求項９】
前記短繊維は、炭素繊維であることを特徴とする請求項１から請求項３のいずれかに記載のテープ貼付装置。
【請求項１０】
前記被貼付面に凹凸を形成する被貼付面処理機構が設けられていることを特徴とする請求項１から請求項３のいずれかに記載のテープ貼付装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワークの被貼付面にテープを貼り付けるテープ貼付装置に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
航空機や自動車などの産業分野で要求される高性能な繊維強化プラスチック部品を製造するために、テープ貼付装置によって樹脂が炭素繊維などの繊維束に含侵されたテープをワーク（プラスチック部品）の被貼付面に張り付けることで、ワークの重量が重くなることを防ぎつつ、強度を向上させている。
【０００３】
このようなテープ貼付装置では、被貼付面に貼り付けるテープを搬送する搬送部と、搬送部から搬送されたテープを被貼付面に圧着させる貼付部と、被貼付面と対面するテープの貼付面に接着剤を塗布する塗布部と、を備えている。そして、塗布部によって貼付面に接着剤が塗布されたテープが、搬送部によって貼付部に搬送され、貼付部によって被貼付面に圧着されるようになっている。これにより、テープが被貼付面に貼り付けられる（たとえば、下記特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１５１３２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、上記テープ貼付装置では、温度変化によるテープの膨張や収縮など、テープに変形が生じると、そのテープの変形に接着剤が追従できず、貼付面から接着剤が剥がれてしまう場合があった。貼付面から接着剤が剥がれると、被貼付面からテープが剥がれ、ワークの強度が低下してしまうという問題があった。
【０００６】
本発明は、上記の問題点を鑑みてなされたものであり、テープの貼付面から接着剤が剥がれることを防止することができるテープ貼付装置を提供することを目的としている。
【課題を解決するための手段】
【０００７】
上記課題を解決するための本発明のテープ貼付装置は、テープを押圧して被貼付面に貼り付ける貼付部と、前記被貼付面と対面するテープの貼付面に接着剤を塗布する塗布部と、を備えるテープ貼付装置であって、前記塗布部による前記接着剤の塗布前に、前記貼付面に凹凸を形成する貼付面処理機構をさらに備えていることを特徴としている。
【０００８】
上記テープ貼付装置によれば、貼付面処理機構によってテープの貼付面に凹凸を形成することにより、貼付面に凸部を形成した場合は、凸部が接着剤に食い込んだ状態で接着剤が固まり、貼付面に凹部が形成された場合は、接着剤が凹部に入り込んで固まるため、貼付面に凹凸を形成しない場合よりも貼付面と接着剤の接着力を強くすることができる。したがって、テープの貼付面から接着剤が剥がれることを防止することができる。
【０００９】
また、前記貼付面処理機構は、前記貼付面に短繊維を差し込むことにより、前記貼付面に前記短繊維による凸部を形成する凸部形成部を有している構成としてもよい。
【００１０】
この構成によれば、凸部形成部によって貼付面に短繊維を差し込むことにより、貼付面に凸部を形成することができる。
（【００１１】以降は省略されています）
