特許ウォッチ

公開番号2025168677
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2022132235
出願日2022-08-23
発明の名称建材ボードとしての繊維混入板用嵩高剤およびその利用
出願人伯東株式会社
代理人
主分類C04B 28/02 20060101AFI20251105BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】建材ボードとしての繊維混入板の嵩高性を向上させつつ、繊維混入板の強度低下を抑制できる技術を提供する。
【解決手段】セメントとパルプとを含有する建材ボードとしての繊維混入板に用いられる嵩高剤は、特定のエーテル化合物(1)又はエステル化合物(2)のうち少なくとも一方を含むことを特徴とし、建材ボードとしての繊維混入板は、セメントと、パルプと、特定のエーテル化合物(1)又はエステル化合物(2)のうち少なくとも一方を含むことを特徴とし、建材ボードとしての繊維混入板の製造方法は、パルプと、セメントと、特定のエーテル化合物(1)又はエステル化合物(2)のうち少なくとも一方と、を混合する混合工程を含むことを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
セメントとパルプとを含有する建材ボードとしての繊維混入板に用いられる嵩高剤であって、
下記一般式（１）のエーテル化合物又は下記一般式（２）エステル化合物のうち少なくとも一方を含むことを特徴とする、
建材ボードとしての繊維混入板用嵩高剤。

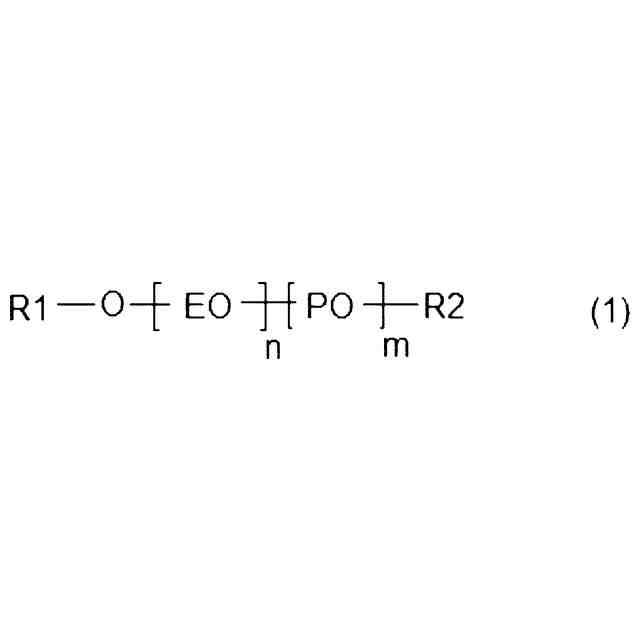

TIFF
2025168677000007.tif
54
116
（式中、R1及びR2は、同一又は異なって、それぞれ水素原子又炭素数１以上５０以下のアルキル基を示し、EOはエチレンオキサイド鎖、POはプロピレンオキサイド鎖を示し、ｎ、ｍは平均付加モル数であり、ｎ、ｍは、同一又は異なって、それぞれ０以上５０以下を示すが、ｎ＝ｍ＝０の場合はない。）
続きを表示（約 1,700 文字）【請求項２】
請求項１に記載の建材ボードとしての繊維混入板用嵩高剤において、
前記エーテル化合物（１）又は前記エステル化合物（２）のR1又はR2が、炭素数１２以上の鎖長を有することを特徴とする、
建材ボードとしての繊維混入板用嵩高剤。
【請求項３】
請求項２に記載の建材ボードとしての繊維混入板用嵩高剤において、
前記エーテル化合物（１）又は前記エステル化合物（２）のR1又はR2が、炭素数が１４以上の鎖長を有することを特徴とする、
建材ボードとしての繊維混入板用嵩高剤。
【請求項４】
請求項２または請求項３に記載の建材ボードとしての繊維混入板用嵩高剤において、
前記エーテル化合物（１）又は前記エステル化合物（２）のEO又はPOの平均付加モル数の合計が７モル以上であることを特徴とする、
建材ボードとしての繊維混入板用嵩高剤。
【請求項５】
請求項４に記載の建材ボードとしての繊維混入板用嵩高剤において、
前記エーテル化合物（１）又は前記エステル化合物（２）のEO又はPOの平均付加モル数の合計が２０モル以上であることを特徴とする、
建材ボードとしての繊維混入板用嵩高剤。
【請求項６】
請求項５記載の建材ボードとしての繊維混入板用嵩高剤において、
前記エーテル化合物（１）又は前記エステル化合物（２）のR1の炭素数が１４以上の鎖長を有し、EO及びPOの平均付加モル数の合計が２０モル以上であることを特徴とする、
建材ボードとしての繊維混入板用嵩高剤。
【請求項７】
請求項６記載の建材ボードとしての繊維混入板用嵩高剤において、
前記エーテル化合物（１）であって、R1の炭素数が１４以上の鎖長を有し、EO及びPOの平均付加モル数の合計が３０モル以上であることを特徴とする、
建材ボードとしての繊維混入板用嵩高剤。
【請求項８】
建材ボードとしての繊維混入板であって、
セメントと、
パルプと、
下記一般式（１）のエーテル化合物又は下記一般式（２）エステル化合物のうち少なくとも一方を含むことを特徴とする、
建材ボードとしての繊維混入板。

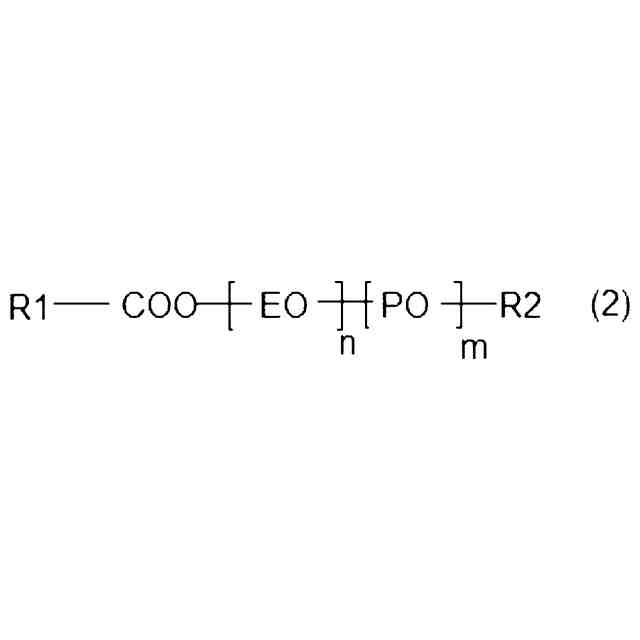

TIFF
2025168677000008.tif
54
116
（式中、R1及びR2は、同一又は異なって、それぞれ水素原子又炭素数１以上５０以下のアルキル基を示し、EOはエチレンオキサイド鎖、POはプロピレンオキサイド鎖を示し、ｎ、ｍは平均付加モル数であり、ｎ、ｍは、同一又は異なって、それぞれ０以上５０以下を示すが、ｎ＝ｍ＝０の場合はない。）
【請求項９】
建材ボードとしての繊維混入板の製造方法であって、
パルプと、セメントと、下記一般式（１）のエーテル化合物又は下記一般式（２）エステル化合物のうち少なくとも一方と、を混合する混合工程を含むことを特徴とする、
建材ボードとしての繊維混入板の製造方法。
TIFF
2025168677000009.tif
54
116
（式中、R1及びR2は、同一又は異なって、それぞれ水素原子又炭素数１以上５０以下のアルキル基を示し、EOはエチレンオキサイド鎖、POはプロピレンオキサイド鎖を示し、ｎ、ｍは平均付加モル数であり、ｎ、ｍは、同一又は異なって、それぞれ０以上５０以下を示すが、ｎ＝ｍ＝０の場合はない。）
【請求項１０】
請求項９に記載の建材ボードとしての繊維混入板の製造方法において、
前記混合工程では、前記エーテル化合物（１）又は前記エステル化合物（２）のうち少なくとも一方を、パルプと、セメントとを含むセメント混合スラリーの質量に対して１０ｍｇ／ｋｇ以上１０００ｍｇ／ｋｇ以下で混合することを特徴とする、
建材ボードとしての繊維混入板の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、建材ボードとしての繊維混入板用嵩高剤に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近年、建材ボードとしての繊維混入板において、材料価格の高騰、環境保護の必要性および資源の有効利用等の観点から、嵩高さに重要なパルプの使用量を減らしつつも、建材ボードにおける繊維混入板の厚みを維持することが望まれている。
【０００３】
製紙の分野で用いられるパルプ嵩高剤としては、高級アルコールや、そのアルキレンオキシド付加物を含有する紙用嵩高剤(特許文献１)、油脂または糖アルコール系非イオン界面活性剤を含有する紙用嵩高剤(特許文献２)、脂肪酸のアルキレンオキシド付加物を含有する紙用嵩高剤(特許文献３)、カチオン性化合物、アミン、アミンの酸塩、両性化合物を含有する紙用嵩高剤(特許文献４)、更には多価アルコール脂肪酸エステルの紙用嵩高剤(特許文献５)や、脂肪族カルボン酸とポリアミンから得られる化合物にエピハロヒドリンを反応して得られる化合物を含有する紙用嵩高剤(特許文献６)が知られている。
【０００４】
特許文献７には、嵩高な無機質板の製造方法として、スラリーにアルコキシシラン類を添加し、混合撹拌で発泡を促して微細気泡を含ませる方法が開示されている。
【先行技術文献】
【特許文献】
【０００５】
国際公開第９８／０３７３０号パンフレット
特開平１１－２００２８３号公報
特開平１１－２００２８４号公報
特開平１１－２６９７９９号公報
特開平１１－３５０３８０号公報
特開２０００－２７３７９２号公報
特開２００４－２５５６１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１～６に記載の紙用嵩高剤は、酸性～中性のスラリーに添加される。このため、スラリーの液性が強アルカリ性である繊維混入板においては、十分な嵩高効果が得られないことを本願発明者らは見出した。また、繊維混入板のスラリーは、カルシウムイオン濃度が極めて高い。このため、カルシウムイオン濃度が高くない対象物に適用される紙用嵩高剤を繊維混入板に用いても、十分な嵩高効果が得られないことを本願発明者らは見出した。
【０００７】
また、特許文献７に記載の方法では、混合撹拌時の泡立ちの制御が必要であるため、品質の安定した繊維混入板の製造が困難となるおそれがあり、その結果、安定した嵩高効果が得られないことを本願発明者らは見出した。加えて、特許文献７に記載の方法では、気泡の混入により加圧成型時に水走りが生じて成型材に切れが生じるおそれがあり、繊維混入板の品質を損なうおそれがある。
【０００８】
特許文献１～６に記載の紙用嵩高剤は、酸性～中性のスラリーに添加される。このため、スラリーの液性がアルカリ性であることも多い窯業サイディングボードにおいては、十分な嵩高効果が得られないことを本願発明者らは見出した。このため、建材ボードにおける繊維混入板の嵩高性を向上させる技術が望まれる。
【課題を解決するための手段】
【０００９】
本発明は、上記の課題を解決するためになされたものであり、以下の形態として実現することができる。
【００１０】
（１）本発明の一形態によれば、建材ボードとしての繊維混入板用嵩高剤が提供される。この繊維混入板用嵩高剤はセメントとパルプとを含有する建材ボードとしての繊維混入板に用いられる嵩高剤であって、下記一般式（１）のエーテル化合物又は下記一般式（２）エステル化合物のうち少なくとも一方を含むことを特徴とする。この形態の繊維混入板用嵩高剤によれば、建材ボードとしての繊維混入板の嵩高性を向上させることができる。

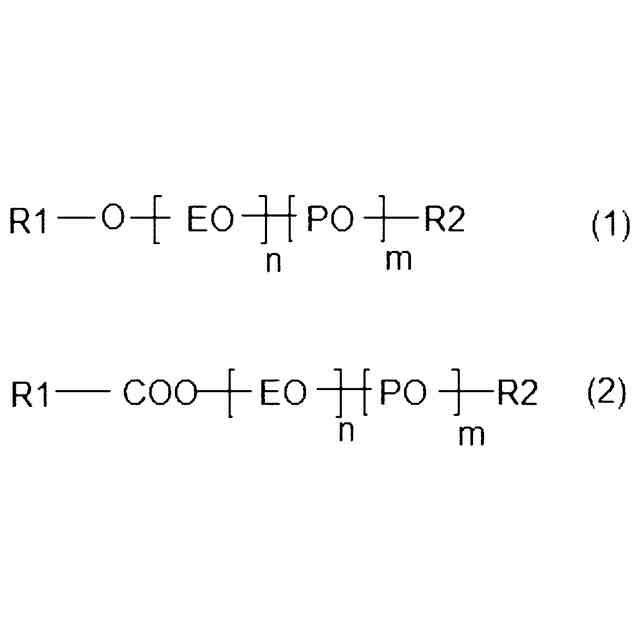

TIFF
2025168677000001.tif
54
116
（式中、R1及びR2は、同一又は異なって、それぞれ水素原子又炭素数１以上５０以下のアルキル基を示し、EOはエチレンオキサイド鎖、POはプロピレンオキサイド鎖を示し、ｎ、ｍは平均付加モル数であり、ｎ、ｍは、同一又は異なって、それぞれ０以上５０以下を示すが、ｎ＝ｍ＝０の場合はない。）

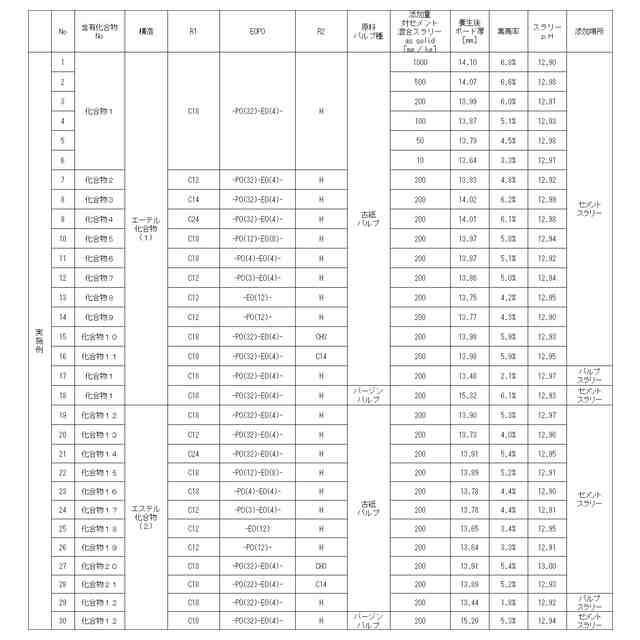

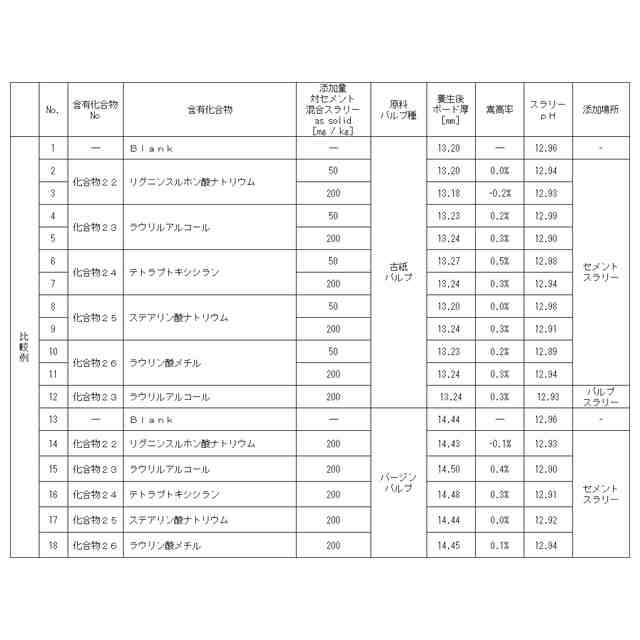

（【００１１】以降は省略されています）

関連特許
