公開番号2025154351
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057295
出願日2024-03-29
発明の名称断熱材
出願人イビデン株式会社
代理人弁理士法人WisePlus
主分類C04B 35/83 20060101AFI20251002BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】加熱不良や部分的な劣化を抑制することのできる断熱材を提供する。
【解決手段】炭素繊維を含む筒状の断熱材であって、上記断熱材を長さ方向に3分割して上部、中央部、下部に分け、上記上部、上記中央部、上記下部から、それぞれ、上記長さ方向に所定の長さを有する環状の断熱材片を切り出し、上記各断熱材片を周方向に8等分して得られる合計24個の試料片を用いて求めた密度について、最大値をρ_max、最小値をρ_min、平均値をρ_aveとした場合に、平均密度ρ_aveが0.10～0.25g/cm³であり、[(ρ_max)-(ρ_min)]/(ρ_ave)×100で示される密度ばらつき率が15%以下である、ことを特徴とする断熱材。

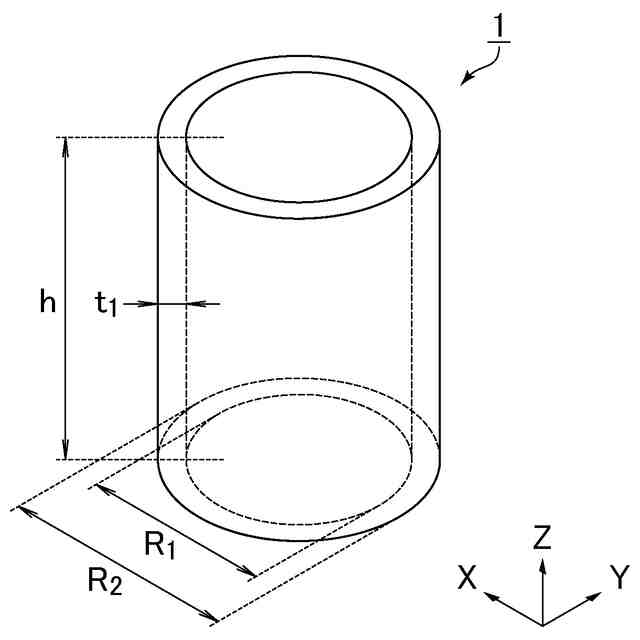

【選択図】図1

特許請求の範囲【請求項１】
炭素繊維を含む筒状の断熱材であって、

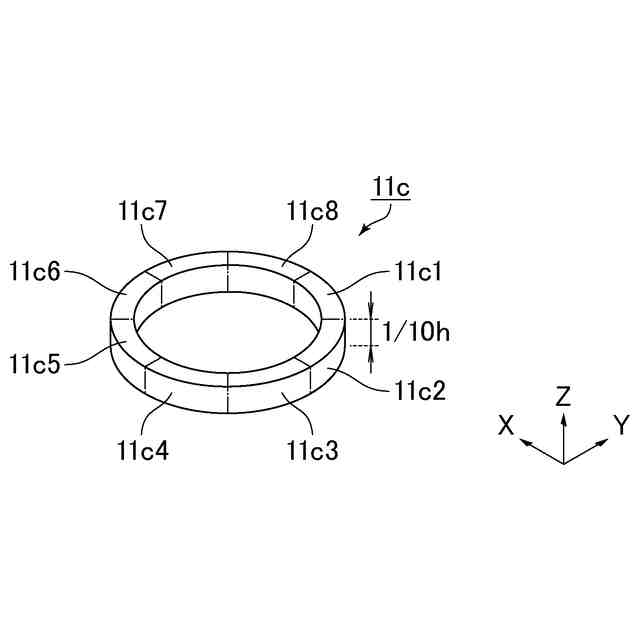

前記断熱材を長さ方向に３分割して上部、中央部、下部に分け、前記上部、前記中央部、前記下部から、それぞれ、前記長さ方向に所定の長さを有する環状の断熱材片を切り出し、前記各断熱材片を周方向に８等分して得られる合計２４個の試料片を用いて求めた密度について、最大値をρ
ｍａｘ
、最小値をρ
ｍｉｎ
、平均値をρ
ａｖｅ
とした場合に、平均密度ρ
ａｖｅ
が０．１０～０．２５ｇ／ｃｍ
３
であり、［（ρ
ｍａｘ
）－（ρ
ｍｉｎ
）］／（ρ
ａｖｅ
）×１００で示される密度ばらつき率が１５％以下である、ことを特徴とする断熱材。
続きを表示（約 140 文字）【請求項２】
前記密度ばらつき率が３％以上である、請求項１に記載の断熱材。
【請求項３】
前記断熱材は、一体成形体である、請求項１又は２に記載の断熱材。
【請求項４】
前記断熱材は、鱗片状黒鉛を含む、請求項１又は２に記載の断熱材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、断熱材に関する。
続きを表示（約 960 文字）【背景技術】
【０００２】
炭素繊維を用いた断熱材は、耐熱温度が高く断熱性能も優れることから、半導体製造用炉、セラミック焼結炉などの高温向けの炉用断熱材として広く利用されている。
【０００３】
断熱材の形状は、断熱対象物の形状により適宜設定されるが、例えば、筒状の対象物を断熱するためには、筒状の断熱材が用いられる。
【０００４】
例えば、特許文献１には、炭素繊維フェルトを巻回積層して円筒形の断熱材を製造する方法が知られている。

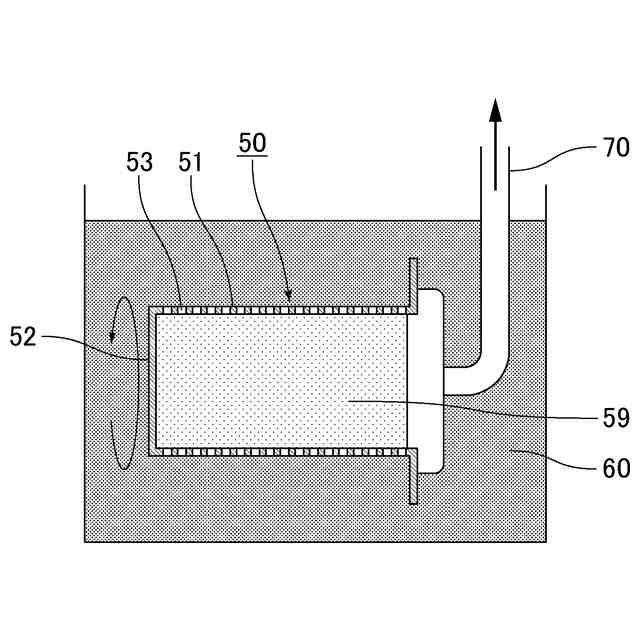

また、特許文献２には、吸引成形型を用いて、炭素繊維を含むスラリーから、中空筒状の炭素繊維成形体を直接製造する方法が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開平１０－２９１８６９号公報
特開平０２－２０８２６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１及び２に記載された方法で製造された筒状の断熱材では、密度がばらつくことがあった。
【０００７】
特許文献１のような、炭素繊維を含む長尺のシート状物を巻回して筒状の断熱材を形成する方法では、シート状物の密度のばらつきが巻回時の積層周期によって増幅されてしまい、密度がばらつくと考えられる。
【０００８】
特許文献２のような、炭素繊維を含むスラリー中に吸引成形型を浸漬させる方法では、スラリー中の炭素繊維が時間経過で沈降して濃度分布が生じ、これが密度のばらつきに影響を及ぼしていると考えられる。
【０００９】
特許文献１及び２のように断熱材の密度がばらついていると、部分的に断熱性能が低くなることで炉内の温度分布が大きくなってしまい、加熱対象物に加熱不良が生じる原因や、断熱材の部分的な劣化が進行してしまい、断熱材の交換頻度が増加する原因となる。
【００１０】
本発明は、上記課題を解決するためになされた発明であり、加熱不良や部分的な劣化を抑制することのできる断熱材を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
