特許ウォッチ

公開番号2025136214
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034504
出願日2024-03-07
発明の名称樹脂モルタル
出願人太平洋マテリアル株式会社
代理人
主分類C04B 26/10 20060101AFI20250911BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】材料分離せず、軽量でありながら高い強度発現性を備える樹脂モルタルを提供する。
【解決手段】熱硬化性樹脂と、硬化剤と、粒径0.5mm以下の軽量骨材と、少なくとも2種の無機粉末とを含み、粒径0.5mm以下の軽量骨材が、熱硬化性樹脂100質量部に対し、10～380質量部であり、無機粉末の合計の含有量が、熱硬化性樹脂100質量部に対し、50～480質量部である、樹脂モルタル。
【選択図】なし

特許請求の範囲【請求項１】
熱硬化性樹脂と、硬化剤と、粒径０．５ｍｍ以下の軽量骨材と、少なくとも２種の無機粉末とを含み、
前記粒径０．５ｍｍ以下の軽量骨材が、前記熱硬化性樹脂１００質量部に対し、１０～３８０質量部であり、
前記無機粉末の合計の含有量が、前記熱硬化性樹脂１００質量部に対し、５０～４８０質量部である、樹脂モルタル。
続きを表示（約 310 文字）【請求項２】
前記無機粉末が、フライアッシュ、炭酸カルシウム粉末、珪石粉、高炉スラブ粉末、シリカフューム、非晶質アルミノシリケート、セメント類、石膏類から選択される少なくとも２種の無機粉末である、請求項１に記載の樹脂モルタル。
【請求項３】
硬化時において、密度が０．８～１．５３ｋｇ／Ｌである、請求項１又は２に記載の樹脂モルタル。
【請求項４】
硬化時において、ＪＩＳＡ１１０８：２０１８「コンクリートの圧縮強度試験方法」に準じて２０℃環境下で測定する、材齢２８日における圧縮強度が５０Ｎ／ｍｍ
２
以上である、請求項１又は２に記載の樹脂モルタル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂モルタルに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、床材やコンクリート構造体等の欠損部の補修・補強等の用途にエポキシ樹脂等を用いた樹脂モルタルが用いられてきた。人工軽量骨材や天然軽量骨材を用いて樹脂モルタルを軽量化することで、構造体への負荷を軽減する技術も開発されてきている（例えば、特許文献１～３参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平６－２１９８０６号公報
特開平１０－１９４８１１号公報
特開２００５－１７９１３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、近年、構造体には長寿命化が求められていることから、補修・補強の材料も高強度化の要求が高くなっている。しかしながら、構造体への負荷を軽減するため、軽量骨材の配合量を増やす等の方法により軽量化（低密度化）を図る場合、圧縮強度が低下してしまい要求性能を満足できないおそれがあった。また、軽量骨材は比重が軽いことから材料分離しやすいという課題もある。
【０００５】
したがって、本発明は、材料分離せず、軽量でありながら高い強度発現性を備える樹脂モルタルを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明者は、上記課題について鋭意検討した結果、特定の軽量骨材と無機粉末を組み合わせることで、材料分離抵抗性に優れ、高い強度発現性を示す樹脂モルタルが得られることを見出した。
【０００７】
すなわち、本発明は以下のとおりである。
［１］熱硬化性樹脂と、硬化剤と、粒径０．５ｍｍ以下の軽量骨材と、少なくとも２種の無機粉末とを含み、粒径０．５ｍｍ以下の軽量骨材が、熱硬化性樹脂１００質量部に対し、１０～３８０質量部であり、無機粉末の合計の含有量が、熱硬化性樹脂１００質量部に対し、５０～４８０質量部である、樹脂モルタル。
［２］無機粉末が、フライアッシュ、炭酸カルシウム粉末、珪石粉、高炉スラブ粉末、シリカフューム、非晶質アルミノシリケート、セメント類、石膏類から選択される少なくとも２種の無機粉末である、［１］に記載の樹脂モルタル。
［３］硬化時において、密度が０．８～１．５３ｋｇ／Ｌである、［１］又は［２］に記載の樹脂モルタル。
［４］硬化時において、ＪＩＳＡ１１０８：２０１８「コンクリートの圧縮強度試験方法」に準じて２０℃環境下で測定する、材齢２８日における圧縮強度が５０Ｎ／ｍｍ
２
以上である、［１］又は［２］に記載の樹脂モルタル。
【発明の効果】
【０００８】
本発明によれば、材料分離せず、軽量でありながら高い強度発現性を備える樹脂モルタルを提供することができる。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態について詳細に説明する。
【００１０】
本実施形態の樹脂モルタルは、熱硬化性樹脂と、硬化剤と、粒径０．５ｍｍ以下の軽量骨材と、少なくとも２種の無機粉末とを含む。

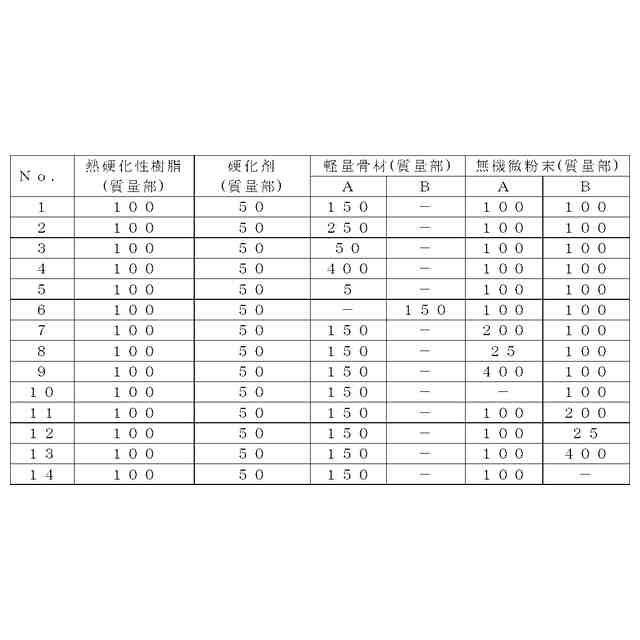

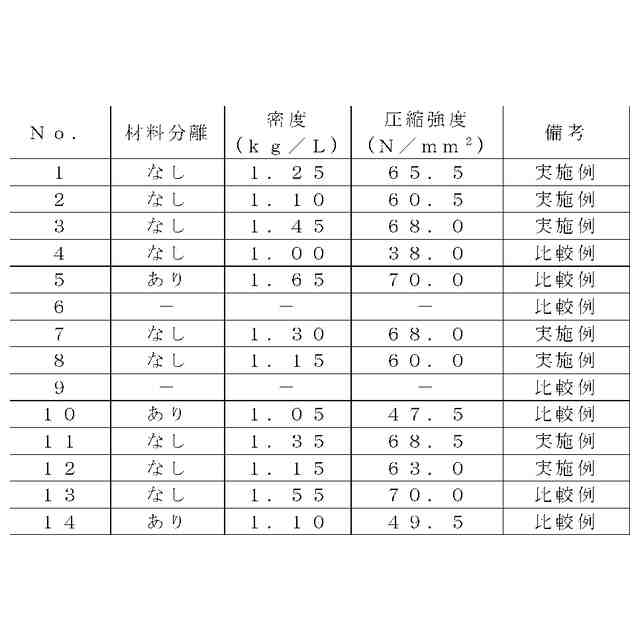

（【００１１】以降は省略されています）

関連特許
