公開番号2025140711
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040266
出願日2024-03-14
発明の名称電子部品
出願人TDK株式会社
代理人前田・鈴木国際特許弁理士法人
主分類C04B 35/495 20060101AFI20250919BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】過酷な環境に曝されてもクラック等の構造欠陥が生じにくい誘電体組成物が層状に形成された誘電体層を備える電子部品を提供すること。
【解決手段】誘電体組成物が層状に形成された誘電体層と、ニッケルを主成分として含む電極層と、を備える電子部品であって、誘電体組成物は、一般式A_aB_bC₄O₁₅₊αで表され、Aは少なくともバリウムを含む元素群を示し、Bは少なくともジルコニウムを含む元素群を示し、Cは少なくともニオブを含む元素群を示し、aは3.05以上、bは1.01以上であり、主成分である複合酸化物と、ニッケルと、を含み、誘電体組成物は、複合酸化物から構成される主相と、ニッケル、ケイ素および酸素を含み、主相とは異なる第1の相を有している電子部品である。

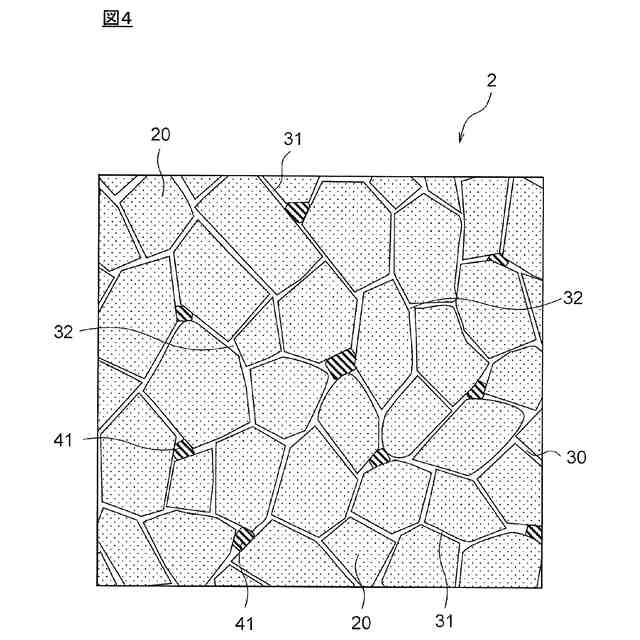

【選択図】図4
特許請求の範囲【請求項１】
誘電体組成物が層状に形成された誘電体層と、ニッケルを主成分として含む電極層と、を備える電子部品であって、
前記誘電体組成物は、一般式Ａ
a
Ｂ
b
Ｃ
4
Ｏ
15+
αで表され、前記Ａは少なくともバリウムを含む元素群を示し、前記Ｂは少なくともジルコニウムを含む元素群を示し、前記Ｃは少なくともニオブを含む元素群を示し、前記ａは３．０５以上、前記ｂは１．０１以上であり、主成分である複合酸化物と、ニッケルと、を含み、
前記誘電体組成物は、前記複合酸化物から構成される主相と、ニッケル、ケイ素および酸素を有する複合酸化物を含み、前記主相とは異なる第１の相を有している電子部品。
続きを表示（約 790 文字）【請求項２】

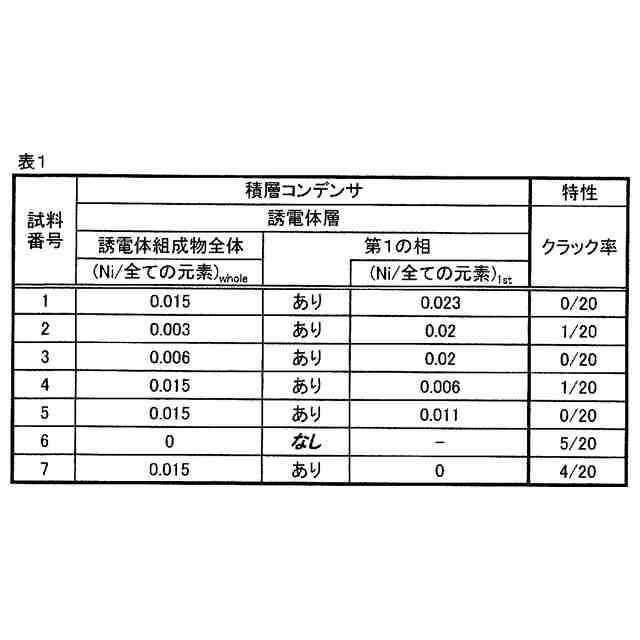

前記誘電体組成物において、前記誘電体組成物に含まれる全ての元素の合計原子数に対するニッケルの原子数の比率が０．００５以上０．０２以下である請求項１に記載の電子部品。
【請求項３】
前記第１の相において、前記第１の相に含まれる全ての元素の合計原子数に対するニッケルの原子数の比率が０．０１以上０．０３以下である請求項１または２に記載の電子部品。
【請求項４】
前記誘電体組成物の断面において、１μｍ
2

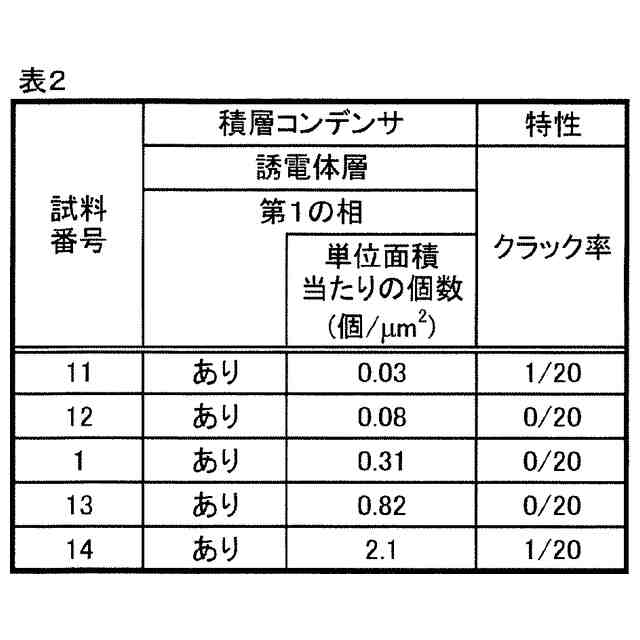

中に存在する前記第１の相の個数が０．０５個以上１個以下である請求項１または２に記載の電子部品。
【請求項５】

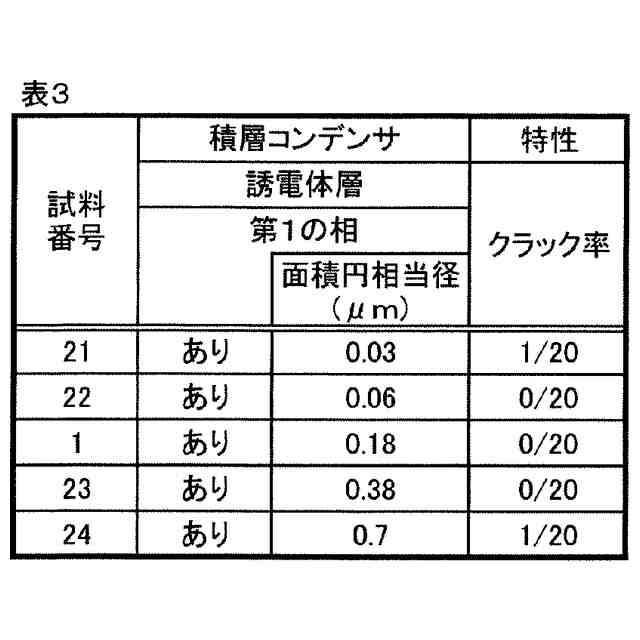

前記第１の相の面積円相当径の平均値が０．０５μｍ以上０．５μｍ以下の範囲内である請求項１または２に記載の電子部品。
【請求項６】

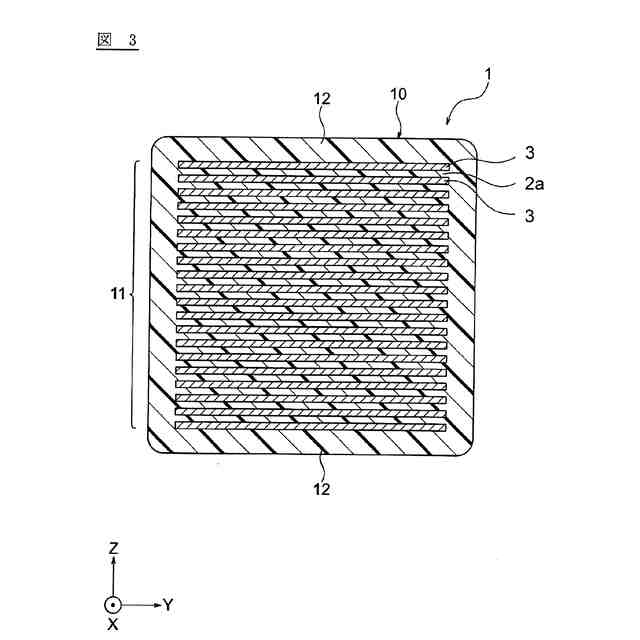

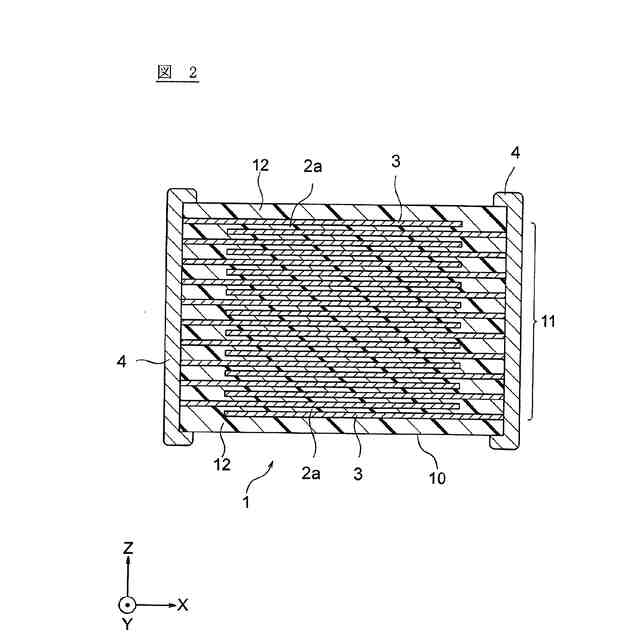

前記電子部品は、前記誘電体層と前記内部電極層とが交互に積層された内層領域と、
前記誘電体層と前記内部電極層との積層方向において、前記内層領域の少なくとも一方の端面に配置され、前記誘電体組成物から構成される外層領域と、を有し、

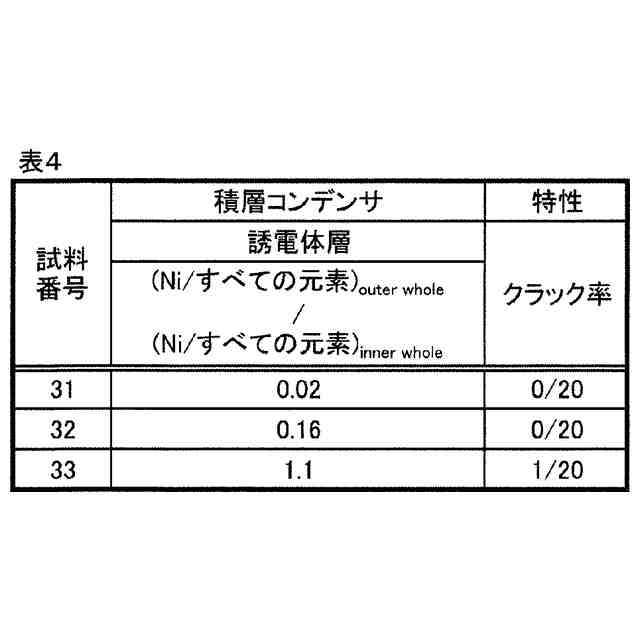

前記外層領域に位置する誘電体組成物に含まれる全ての元素の合計原子数に対するニッケルの原子数の比率が、前記内層領域に位置する誘電体組成物に含まれる全ての元素の合計原子数に対するニッケルの原子数の比率よりも小さい請求項１または２に記載の電子部品。
【請求項７】
前記内層領域において、前記誘電体層と前記内部電極層との界面近傍に位置する誘電体組成物に含まれる全ての元素の合計原子数に対するニッケルの原子数の比率が、前記積層方向における隣り合う内部電極層間の中点に位置する誘電体組成物に含まれる全ての元素の合計原子数に対するニッケルの原子数の比率よりも大きい請求項６に記載の電子部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、誘電体組成物が層状に形成された誘電体層を備える電子部品に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
電子機器に組み込まれる電子回路あるいは電源回路には、誘電体が発現する誘電特性を利用する積層コンデンサのような電子部品が多数搭載される。このような電子部品の誘電体を構成する材料（誘電体材料）としては、チタン酸バリウム系の誘電体組成物が広く用いられている。
【０００３】
しかしながら、近年、電子部品の用途が拡大し、たとえば、高電圧の環境下においても十分に機能することが求められている。ところが、このような環境では、チタン酸バリウム系の誘電体組成物の誘電特性が低下し、十分に対応できない。そのため、このような用途においても高い誘電特性を発揮できる誘電体組成物が求められている。
【０００４】
特許文献１は、チタン酸バリウム系誘電体組成物以外の誘電体組成物として、一般式Ｂａ
6
Ｔｉ
2
Ｎｂ
8
Ｏ
30
で表される強誘電体材料において、Ｂａ、ＴｉおよびＮｂの一部を他の元素で置換した誘電体組成物を開示している。
【先行技術文献】
【特許文献】
【０００５】
特開平３－２７４６０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に記載の強誘電体材料のような構造を有する誘電体組成物は、過酷な環境に曝されるとクラック等の構造欠陥が生じやすいという問題があった。
【０００７】
本発明は、このような実状に鑑みてなされ、過酷な環境に曝されてもクラック等の構造欠陥が生じにくい誘電体組成物が層状に形成された誘電体層を備える電子部品を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の態様は以下の通りである。
【０００９】
［１］誘電体組成物が層状に形成された誘電体層と、ニッケルを主成分として含む電極層と、を備える電子部品であって、
誘電体組成物は、一般式Ａ
a
Ｂ
b
Ｃ
4
Ｏ
15+
αで表され、Ａは少なくともバリウムを含む元素群を示し、Ｂは少なくともジルコニウムを含む元素群を示し、Ｃは少なくともニオブを含む元素群を示し、ａは３．０５以上、ｂは１．０１以上であり、主成分である複合酸化物と、ニッケルと、を含み、
誘電体組成物は、複合酸化物から構成される主相と、ニッケル、ケイ素および酸素を有する複合酸化物を含み、主相とは異なる第１の相を有している電子部品である。
【００１０】
［２］誘電体組成物において、誘電体組成物に含まれる全ての元素の合計原子数に対するニッケルの原子数の比率が０．００５以上０．０２以下である［１］に記載の電子部品である。
（【００１１】以降は省略されています）
