公開番号2025145142
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045170
出願日2024-03-21
発明の名称電子部品
出願人TDK株式会社
代理人個人,個人,個人
主分類H01G 4/30 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】性能向上することができる、直列接続された複数のコンデンサ部を有する電子部品を提供する。

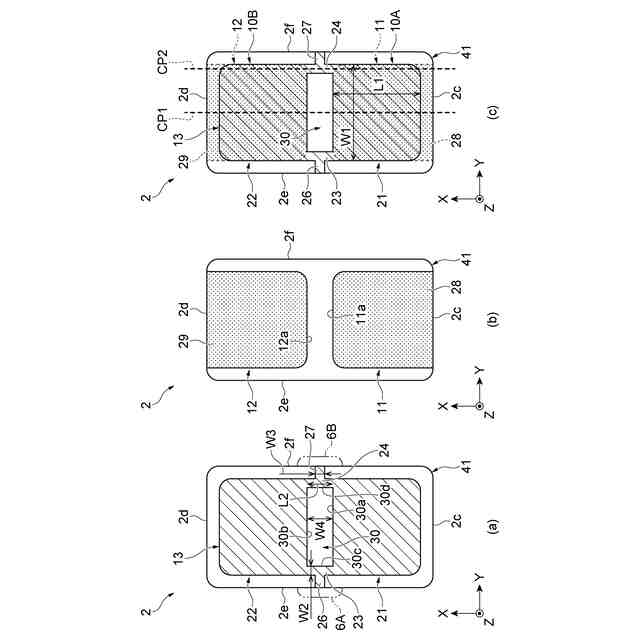

【解決手段】第3の内部電極13は、Z軸方向から見て、第1の内部電極11と第2の内部電極12との間の領域に、開口部30を有する。このため、第1の内部電極11と第2の内部電極12との間の領域付近において、電界強度を低減することができる。そのため、電界集中に起因する素体2のクラックを抑制できる。以上より、直列接続された複数のコンデンサ部を有する電子部品100の性能を向上することができる。
【選択図】図3
特許請求の範囲【請求項１】

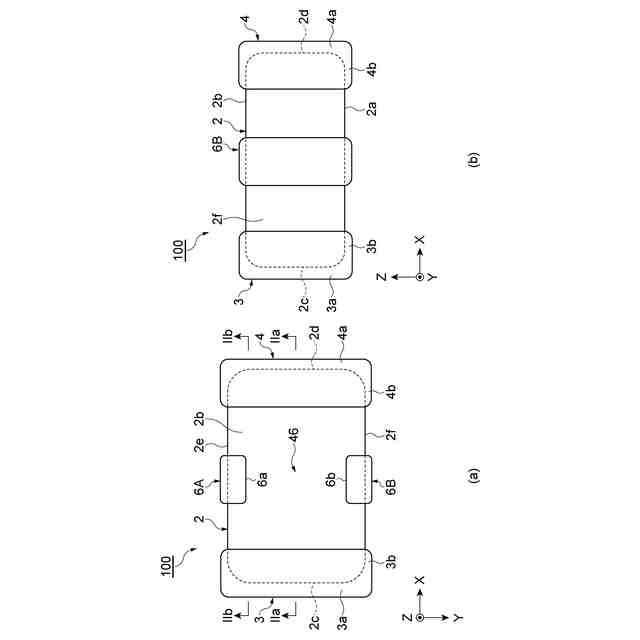

第１の方向に対向する第１の主面及び第２の主面、第１の方向と直交する第２の方向に対向する第１の端面及び第２の端面、並びに第１の方向及び第２の方向と直交する第３の方向に対向する第１の側面及び第２の側面を有する素体と、
前記第１の端面に形成される第１の端子電極と、
前記第２の端面に形成される第２の端子電極と、
前記第１の側面、及び前記第２の側面の少なくとも一方に形成される外部連結導体と、
前記素体内に設けられ、前記第１の端面にて前記第１の端子電極と接続される第１の内部電極と、
前記素体内に設けられ、前記第１の内部電極から分離し、前記第２の端面にて前記第２の端子電極と接続される第２の内部電極と、
前記素体内に設けられ、前記第１の方向において前記第１の内部電極、及び前記第２の内部電極と対向し、前記外部連結導体と接続される第３の内部電極と、を備え、

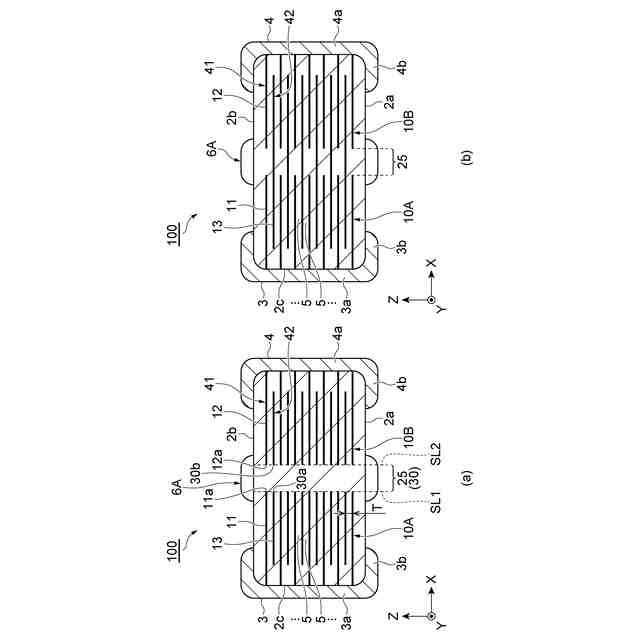

前記第１の内部電極と前記第３の内部電極とが対向することによる第１のコンデンサ部と、前記第２の内部電極と前記第３の内部電極とが対向することによる第２のコンデンサ部とが、直列に接続され、
前記第３の内部電極は、前記第１の方向から見て、前記第１の内部電極と前記第２の内部電極との間の領域に、開口部を有する、電子部品。
続きを表示（約 1,100 文字）【請求項２】
前記第３の内部電極は、
前記開口部よりも前記第１の端面側の第１の領域と、
前記開口部よりも前記第２の端面側の第２の領域と、
前記第１の領域と前記第２の領域とを連結する連結部と、を備え、
前記連結部は、前記外部連結導体が設けられる側面側に形成される、請求項１に記載の電子部品。
【請求項３】
前記外部連結導体は、前記第１の側面、及び前記第２の側面に形成され、
前記第３の内部電極は、前記連結部として、前記第１の側面において前記外部連結導体と接続される第１の連結部と、前記第２の側面において前記外部連結導体と接続される第２の連結部と、を有する、請求項２に記載の電子部品。
【請求項４】
前記第３の内部電極の前記連結部の前記第３の方向における幅は、前記第１のコンデンサ部及び前記第２のコンデンサ部の第３の方向における重なり幅に対して１０％以上である、請求項２に記載の電子部品。
【請求項５】
前記第３の内部電極の前記連結部の前記第２の方向における長さは、前記第１のコンデンサ部及び前記第２のコンデンサ部における前記第２の方向における重なり長さに対して１００％以下である、請求項２に記載の電子部品。
【請求項６】
前記第３の内部電極の前記連結部の前記第３の方向における幅は、前記外部連結導体と接続される引出部の第２の方向における幅よりも大きい、請求項２に記載の電子部品。
【請求項７】

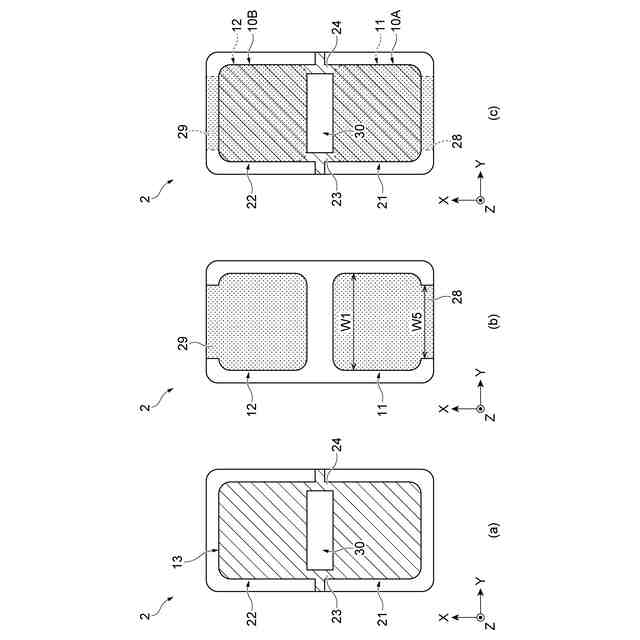

前記第１の内部電極は、前記第１のコンデンサ部から前記第１の端子電極へ引き出される第１の引出部を有し、
前記第２の内部電極は、前記第２のコンデンサ部から前記第２の端子電極へ引き出される第２の引出部を有し、
前記第１の引出部及び前記第２の引出部は、前記第１のコンデンサ部及び前記第２のコンデンサ部よりも前記第３の方向において幅狭である、請求項１に記載の電子部品。
【請求項８】
前記開口部の前記第２の方向における幅は、前記第１及び第２の内部電極と前記第３の内部電極との間の第１の誘電体層の前記第１の方向における厚みの２倍以上である、請求項１に記載の電子部品。
【請求項９】

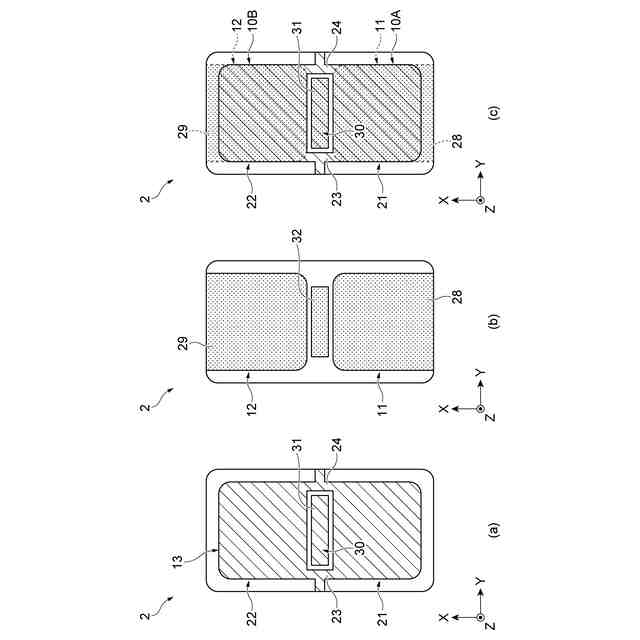

前記開口部の内部には、前記素体に窪みが形成されることを緩和する第１の緩和層が形成される、請求項１に記載の電子部品。
【請求項１０】
前記第１の内部電極と前記第２の内部電極との間には、前記素体に窪みが形成されることを緩和する第２の緩和層が形成される、請求項１に記載の電子部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子部品に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来の電子部品として、特許文献１に記載されたものが知られている。この電子部品は、素体と、一対の端子電極と、を備える。素体の内部には、二組のコンデンサ部が構成されるように内部電極が形成されている。素体内には、離間するように並ぶ第１の内部電極及び第２の内部電極と、これらの内部電極と対向する第３の内部電極が形成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－４６８７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、素体の内部で直列接続された複数のコンデンサ部を有する電子部品の性能を向上することが求められていた。
【０００５】
本願発明は、このような課題を解決するためになされたものであり、性能向上することができる、直列接続された複数のコンデンサ部を有する電子部品を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る電子部品は、第１の方向に対向する第１の主面及び第２の主面、第１の方向と直交する第２の方向に対向する第１の端面及び第２の端面、並びに第１の方向及び第２の方向と直交する第３の方向に対向する第１の側面及び第２の側面を有する素体と、第１の端面に形成される第１の端子電極と、第２の端面に形成される第２の端子電極と、第１の側面、及び第２の側面の少なくとも一方に形成される外部連結導体と、素体内に設けられ、第１の端面にて第１の端子電極と接続される第１の内部電極と、素体内に設けられ、第１の内部電極から分離し、第２の端面にて第２の端子電極と接続される第２の内部電極と、素体内に設けられ、第１の方向において第１の内部電極、及び第２の内部電極と対向し、外部連結導体と接続される第３の内部電極と、を備え、第１の内部電極と第３の内部電極とが対向することによる第１のコンデンサ部と、第２の内部電極と第３の内部電極とが対向することによる第２のコンデンサ部とが、直列に接続され、第３の内部電極は、第１の方向から見て、第１の内部電極と第２の内部電極との間の領域に、開口部を有する。
【０００７】

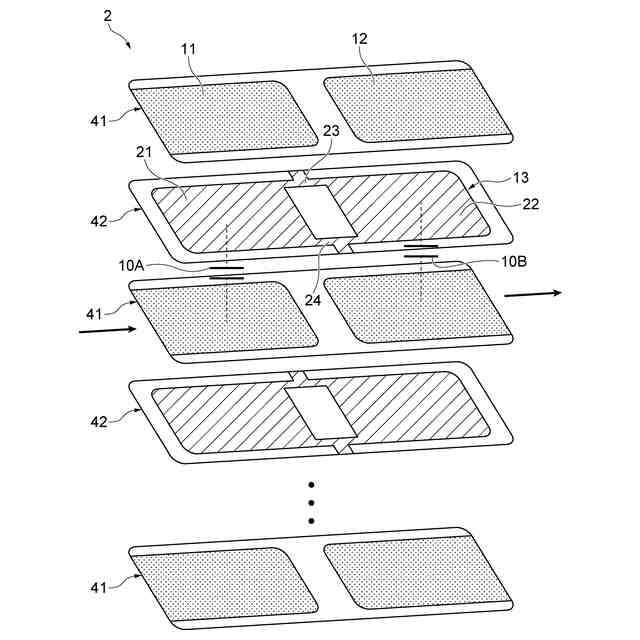

この電子部品では、第１の端子電極に接続された第１の内部電極は、第３の内部電極と対向し、第２の端子電極に接続された第２の内部電極は、第３の内部電極と対向する。このような構成により、第１の内部電極と第３の内部電極とが対向することによる第１のコンデンサ部と、第２の内部電極と第３の内部電極とが対向することによる第２のコンデンサ部とが、第３の内部電極を介して直列に接続された状態となる。従って、一方のコンデンサ部がショートした場合などでも、他方のコンデンサ部の機能を維持できるため、信頼性を向上できる。また、端子電極と外部連結導体を用いることで、各コンデンサ部におけるショート不良の有無を測定検査することができる。ここで、第３の内部電極は、第１の方向から見て、第１の内部電極と第２の内部電極との間の領域に、開口部を有する。このため、第１の内部電極と第２の内部電極との間の領域付近において、電界強度を低減することができる。そのため、電界集中に起因する素体のクラックを抑制できる。以上より、直列接続された複数のコンデンサ部を有する電子部品の性能を向上することができる。
【０００８】
第３の内部電極は、開口部よりも第１の端面側の第１の領域と、開口部よりも第２の端面側の第２の領域と、第１の領域と第２の領域とを連結する連結部と、を備え、連結部は、外部連結導体が設けられる側面側に形成されてよい。この場合、連結部を外部連結導体と近づけることができる。従って、第３の内部電極の外部連結導体への引出部の長さを短くすることで、引出部の電流によるジュール熱を低減し、当該ジュール熱により破損する可能性を小さくすることができる。
【０００９】
外部連結導体は、第１の側面、及び第２の側面に形成され、第３の内部電極は、連結部として、第１の側面において外部連結導体と接続される第１の連結部と、第２の側面において外部連結導体と接続される第２の連結部と、を有してよい。この場合、第１の側面及び第２の側面の何れかの外部連結導体を用いて、ショート不良の有無を測定検査することができる。
【００１０】
第３の内部電極の連結部の第３の方向における幅は、第１のコンデンサ部及び第２のコンデンサ部の第３の方向における重なり幅に対して１０％以上であってよい。この場合、連結部の幅を確保することで、電流によるジュール熱を低減し、当該ジュール熱による破損を抑制できる。
（【００１１】以降は省略されています）
