公開番号2025173225
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078709
出願日2024-05-14
発明の名称コモンモードフィルタ
出願人TDK株式会社
代理人個人,個人
主分類H01F 17/00 20060101AFI20251119BHJP(基本的電気素子)
要約【課題】コイルパターンに囲まれた内径領域に磁性体が配置された構造を有するコモンモードフィルタにおいて、より高いコモンモード減衰特性と、より低いディファレンシャル挿入損失特性を実現する
【解決手段】コモンモードフィルタ1は、コイルパターン110,210と、内径領域Aに配置された磁性体3とを備える。内径領域Aは、短辺方向であるY方向に延在する仮想線Lyから見てそれぞれ+X方向側及び-X方向側に位置する領域A1,A2を含む。コイルパターン110,210は、仮想線Lyから見てそれぞれ+X方向側及び-X方向側に位置する区間111,211と、区間112,212とを有する。区間111,211を構成するコイル導体は、区間112,212を構成するコイル導体の本数よりも1本多い。磁性体3は、領域A2側にオフセットして配置されている。
【選択図】図2
特許請求の範囲【請求項１】
スパイラル状に複数ターンに亘って周回する第１のコイルパターンと、
絶縁層を介して前記第１のコイルパターンに積層され、スパイラル状に複数ターンに亘って周回する第２のコイルパターンと、
積層方向から見た平面視で、前記第１及び第２のコイルパターンに囲まれた内径領域に配置された磁性体と、
を備え、
前記内径領域は、第１の方向におけるサイズが前記第１の方向と直交する第２の方向におけるサイズよりも大きい形状を有し、
前記内径領域は、前記内径領域の中心を通り前記第２の方向に延在する仮想線から見て前記第１の方向における一方側に位置する第１の領域と、前記仮想線から見て前記第１の方向における他方側に位置する第２の領域とを含み、
前記第１のコイルパターンは、前記仮想線から見て前記第１の方向における前記一方側に位置する第１の区間と、前記仮想線から見て前記第１の方向における前記他方側に位置する第２の区間とを含み、
前記第２のコイルパターンは、前記仮想線から見て前記第１の方向における前記一方側に位置する第３の区間と、前記仮想線から見て前記第１の方向における前記他方側に位置する第４の区間とを含み、
前記第１の区間を構成するコイル導体は、少なくとも一部の周方向位置において、前記第２の区間を構成するコイル導体の少なくとも一部の周方向位置における本数よりも１本多く、
前記第３の区間を構成するコイル導体は、少なくとも一部の周方向位置において、前記第４の区間を構成するコイル導体の少なくとも一部の周方向位置における本数よりも１本多く、
前記磁性体は、前記第２の領域側にオフセットして配置されている、
コモンモードフィルタ。
続きを表示（約 290 文字）【請求項２】
前記第１及び第２のコイルパターンの内周端は、いずれも前記第１の領域に位置する、
請求項１に記載のコモンモードフィルタ。
【請求項３】
前記積層方向から見た平面視における前記磁性体の外周エッジは、前記第２の領域に位置し、前記第１及び第２のコイルパターンの最内周ターンに沿った凸状エッジと、前記第２のコイルパターンの前記内周端を避けるように切り欠かれた凹状エッジとを含む、
請求項２に記載のコモンモードフィルタ。
【請求項４】
前記凹状エッジは、前記仮想線と交差する、
請求項３に記載のコモンモードフィルタ。

発明の詳細な説明【技術分野】
【０００１】
本開示はコモンモードフィルタに関し、特に、絶縁層を介して積層された複数のコイルパターンを有するコモンモードフィルタに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、絶縁層を介して積層された２つのコイルパターンを有するチップ型のコモンモードフィルタが開示されている。特許文献１に記載されたコモンモードフィルタは、積層方向から見た平面視で、コイルパターンに囲まれた内径領域に磁性体が配置されている。
【先行技術文献】
【特許文献】
【０００３】
特許第４６８３０７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種のコモンモードフィルタにおいては、限られた平面サイズで、より高いコモンモード減衰特性と、より低いディファレンシャル挿入損失特性が求められる。
【０００５】
本開示においては、コイルパターンに囲まれた内径領域に磁性体が配置された構造を有するコモンモードフィルタにおいて、より高いコモンモード減衰特性と、より低いディファレンシャル挿入損失特性を実現する技術が説明される。
【課題を解決するための手段】
【０００６】
本開示の一側面によるコモンモードフィルタは、スパイラル状に複数ターンに亘って周回する第１のコイルパターンと、絶縁層を介して第１のコイルパターンに積層され、スパイラル状に複数ターンに亘って周回する第２のコイルパターンと、積層方向から見た平面視で、第１及び第２のコイルパターンに囲まれた内径領域に配置された磁性体と、を備え、内径領域は、第１の方向におけるサイズが第１の方向と直交する第２の方向におけるサイズよりも大きい形状を有し、内径領域は、内径領域の中心を通り第２の方向に延在する仮想線から見て第１の方向における一方側に位置する第１の領域と、仮想線から見て第１の方向における他方側に位置する第２の領域とを含み、第１のコイルパターンは、仮想線から見て第１の方向における一方側に位置する第１の区間と、仮想線から見て第１の方向における他方側に位置する第２の区間とを含み、第２のコイルパターンは、仮想線から見て第１の方向における一方側に位置する第３の区間と、仮想線から見て第１の方向における他方側に位置する第４の区間とを含み、第１の区間を構成するコイル導体は、少なくとも一部の周方向位置において、第２の区間を構成するコイル導体の少なくとも一部の周方向位置における本数よりも１本多く、第３の区間を構成するコイル導体は、少なくとも一部の周方向位置において、第４の区間を構成するコイル導体の少なくとも一部の周方向位置における本数よりも１本多く、磁性体は、第２の領域側にオフセットして配置されている。
【発明の効果】
【０００７】
本開示によれば、コイルパターンに囲まれた内径領域に磁性体が配置された構造を有するコモンモードフィルタにおいて、より高いコモンモード減衰特性と、より低いディファレンシャル挿入損失特性を実現する技術が提供される。
【図面の簡単な説明】
【０００８】
図１は、本開示に係る技術の一実施形態によるコモンモードフィルタ１の外観を示す略斜視図である。

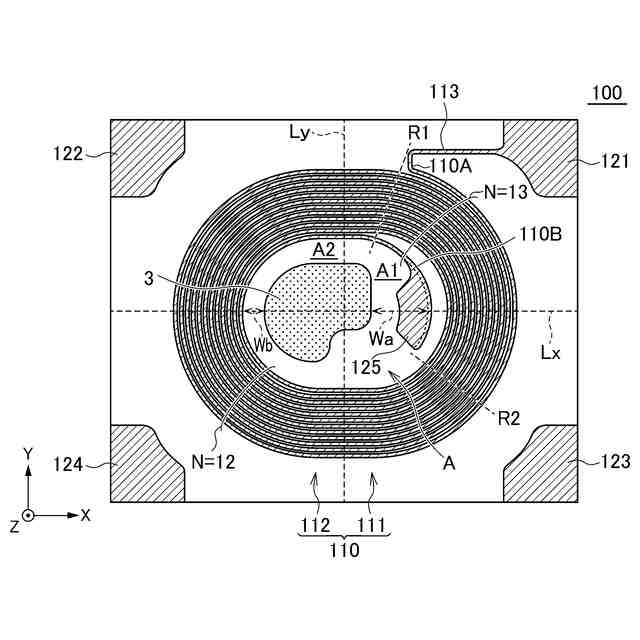

図２は、導体層１００のパターン形状を説明するための略平面図である。

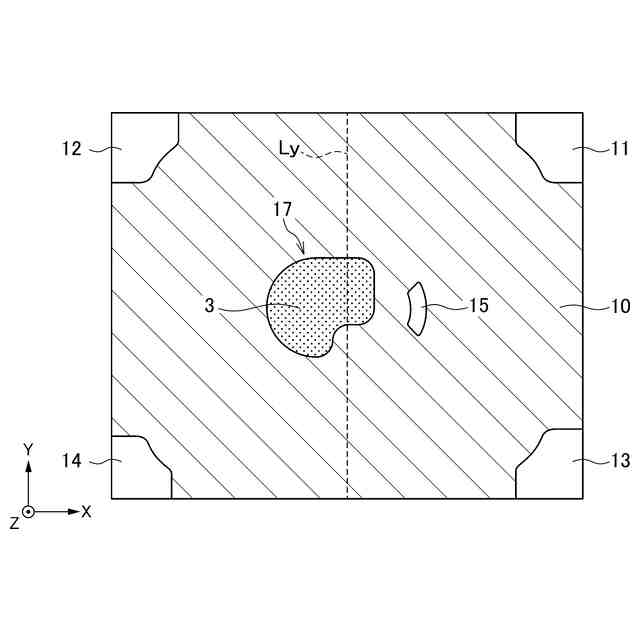

図３は、絶縁層１０の略平面図である。

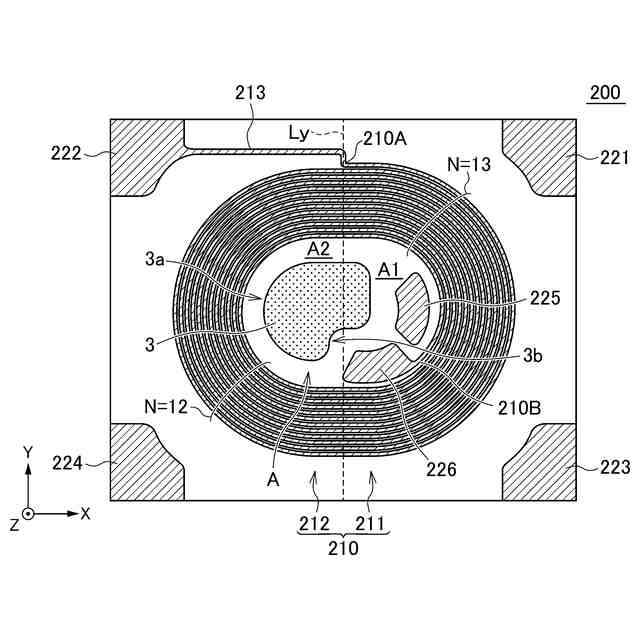

図４は、導体層２００のパターン形状を説明するための略平面図である。

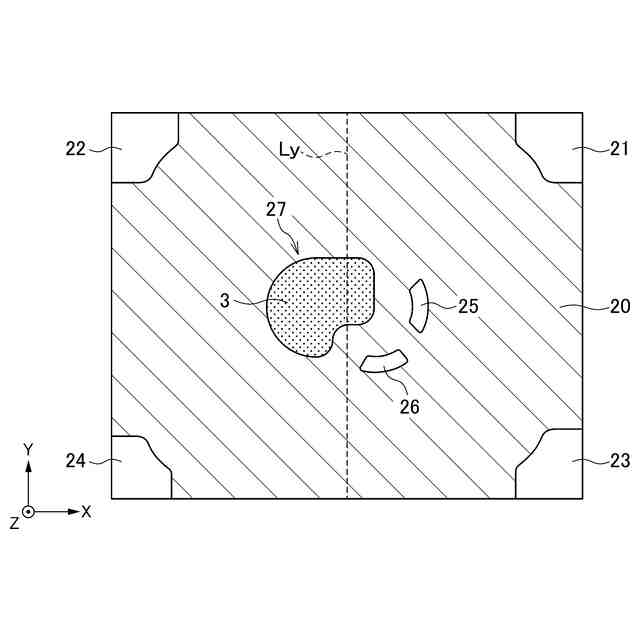

図５は、絶縁層２０の略平面図である。

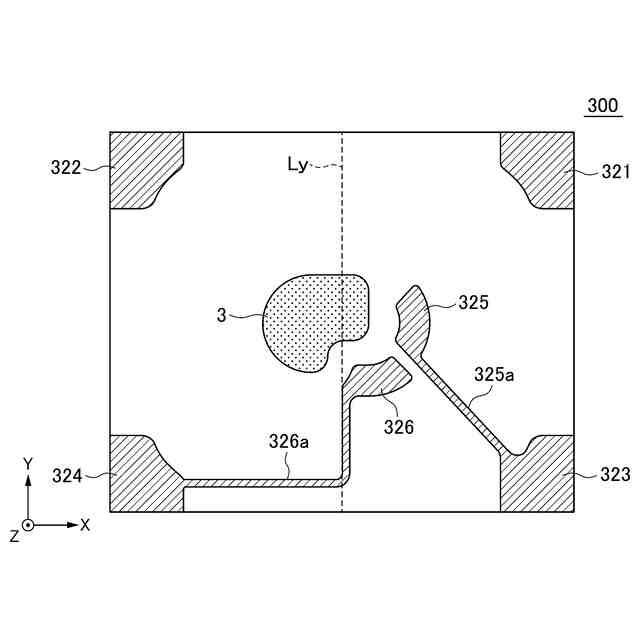

図６は、導体層３００のパターン形状を説明するための略平面図である。
図７は、絶縁層３０の略平面図である。
図８は、コモンモードフィルタ１の等価回路図である。
図９は、変形例による導体層１００Ａのパターン形状を説明するための略平面図である。
図１０は、変形例による絶縁層１０Ａの略平面図である。
図１１は、変形例による導体層２００Ａのパターン形状を説明するための略平面図である。
図１２は、変形例による絶縁層２０Ａの略平面図である。
図１３は、変形例による導体層３００Ａのパターン形状を説明するための略平面図である。
図１４は、変形例による絶縁層３０Ａの略平面図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら、本開示に係る技術の実施形態について詳細に説明する。
【００１０】
図１は、本開示に係る技術の一実施形態によるコモンモードフィルタ１の外観を示す略斜視図である。
（【００１１】以降は省略されています）
