発明の名称磁性シート及びこれを備えるコイルモジュール
出願人TDK株式会社
代理人個人,個人
主分類H01F 1/26 20060101AFI20251030BHJP(基本的電気素子)
要約【課題】透磁率の実部μ'の温度依存性が抑えられた磁性シートを提供する。
【解決手段】磁性シート20は、厚み方向に配置された第1領域21及び第2領域22を有する。室温よりも高温である所定の温度範囲において、第1領域21は透磁率の実部μ'の温度依存性が負の特性を有し、第2領域22は透磁率の実部μ'の温度依存性が正の特性を有する。これにより、合成された透磁率の実部μ'の温度依存性が抑えられた磁性シートを提供することが可能となる。
【選択図】図4
特許請求の範囲【請求項１】
厚み方向に配置された第１領域及び第２領域を有する磁性シートであって、
室温よりも高温である所定の温度範囲において、前記第１領域は透磁率の実部μ'の温度依存性が負の特性を有し、前記第２領域は透磁率の実部μ'の温度依存性が正の特性を有する、
磁性シート。
続きを表示（約 990 文字）【請求項２】
前記第１領域は、Ｆｅ－Ｓｉ－Ａｌ系合金磁性体とバインダー樹脂を含み、
前記第２領域は、Ｆｅ－Ｓｉ－Ｃｒ系合金磁性体とバインダー樹脂を含む、
請求項１に記載の磁性シート。
【請求項３】
前記第２領域に含まれる前記Ｆｅ－Ｓｉ－Ｃｒ系合金磁性体のＳｉ配合比率（原子％）は、前記第１領域に含まれる前記Ｆｅ－Ｓｉ－Ａｌ系合金磁性体のＳｉ配合比率（原子％）よりも大きい、
請求項２に記載の磁性シート。
【請求項４】
前記第１領域に含まれる前記Ｆｅ－Ｓｉ－Ａｌ系合金磁性体の平均粒径に対する、前記第２領域に含まれる前記Ｆｅ－Ｓｉ－Ｃｒ系合金磁性体の平均粒径の比は、０．４以下である、
請求項２に記載の磁性シート。
【請求項５】
前記第１領域の厚みに対する前記第２領域の厚みの比は、０．３５～０．５５の範囲である、
請求項２に記載の磁性シート。
【請求項６】
前記第１領域の透磁率の実部μ'は１７０以上、虚部μ"は４０以上であり、
前記第２領域の透磁率の実部μ'は４０以上、虚部μ"は５以下である、
請求項２に記載の磁性シート。
【請求項７】
前記第２領域の透磁率の実部μ'は５０未満である、
請求項６に記載の磁性シート。
【請求項８】
前記第１領域に含まれる前記Ｆｅ－Ｓｉ－Ａｌ系合金磁性体及び前記第２領域に含まれる前記Ｆｅ－Ｓｉ－Ｃｒ系合金磁性体はいずれも扁平形状を有し、
前記第１領域と前記第２領域の界面近傍に位置する所定の厚み位置においては、前記Ｆｅ－Ｓｉ－Ａｌ系合金磁性体と前記Ｆｅ－Ｓｉ－Ｃｒ系合金磁性体が混在する、
請求項２に記載の磁性シート。
【請求項９】
前記第１領域と前記第２領域の界面と反対側に位置する前記第１領域の表面の表面粗さは、前記界面における前記第１領域の表面の表面粗さよりも小さい、
請求項１に記載の磁性シート。
【請求項１０】
コイルと、
請求項１から請求項９のいずれか一項に記載の磁性シートと、
を備え、
前記磁性シートは、前記第２領域が前記コイルと向かい合うように配置される、
コイルモジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、磁性シート及びこれを備えるコイルモジュールに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、透磁率の虚部μ"の値が大きい磁性体を含むノイズ抑制シートが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－０８２２７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に開示された磁性シートは、透磁率の実部μ'の温度依存性が大きいという問題があった。
【０００５】
本開示においては、透磁率の実部μ'の温度依存性が抑えられた磁性シート及びこれを備えるコイルモジュールが説明される。
【課題を解決するための手段】
【０００６】
本開示の一側面による磁性シートは、厚み方向に配置された第１領域及び第２領域を有する磁性シートであって、室温よりも高温である所定の温度範囲において、第１領域は透磁率の実部μ'の温度依存性が負の特性を有し、第２領域は透磁率の実部μ'の温度依存性が正の特性を有する。
【発明の効果】
【０００７】
本開示によれば、透磁率の実部μ'の温度依存性が抑えられた磁性シート及びこれを備えるコイルモジュールが提供される。
【図面の簡単な説明】
【０００８】
図１は、本開示に係る技術の一実施形態による電磁誘導加熱システム１０の構造を説明するための模式図であり、（ａ）はＸＺ断面図、（ｂ）はＸＹ断面図である。
図２は、図１（ａ）に示す領域Ａの模式的な拡大図である。
図３は、ボビン１２に巻回する前の状態における磁性シート２０の構造を説明するための模式図である。

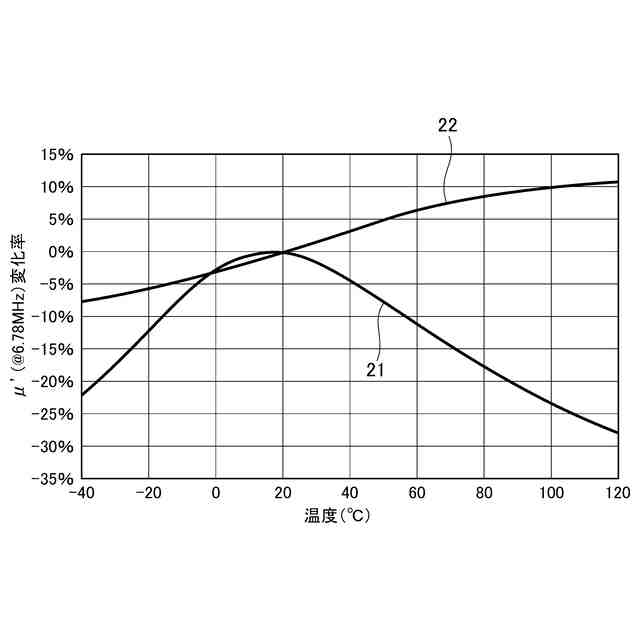

図４は、第１領域２１及び第２領域２２の透磁率の実部μ'の温度依存性の一例を示すグラフであり、室温（２０℃）における値をゼロとした場合における変化率を示している。
図５は、第２領域２２の透磁率の実部μ'の温度依存性を示すグラフである。
図６は、磁性シート２０の構造のいくつかの具体例を説明するための模式図である。

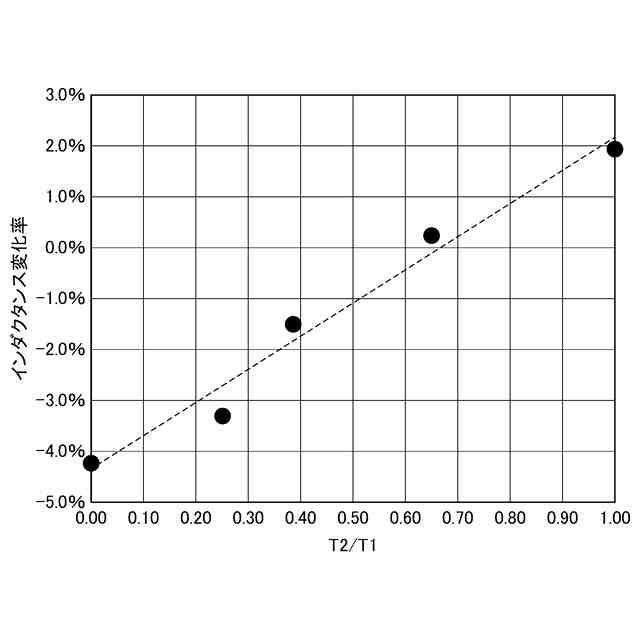

図７は、第１領域２１の厚みＴ１に対する第２領域２２の厚みＴ２の比（Ｔ２／Ｔ１）と、温度を２０℃から１２０℃に変化させた場合におけるコイル１３のインダクタンスの変化率との関係を示すグラフである。
図８は、第１領域２１の厚みＴ１に対する第２領域２２の厚みＴ２の比（Ｔ２／Ｔ１）と、第１領域２１と第２領域２２の合成された透磁率の実部μ'との関係を示すグラフである。
図９は、第１領域２１と第２領域２２の界面２６の状態の一例を説明するための模式図である。
図１０は、変形例によるコイルモジュールの構成を示す略斜視図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら、本開示に係る技術の実施形態について詳細に説明する。
【００１０】
図１は、本開示に係る技術の一実施形態による電磁誘導加熱システム１０の構造を説明するための模式図であり、（ａ）はＸＺ断面図、（ｂ）はＸＹ断面図である。
（【００１１】以降は省略されています）
