公開番号2025153375
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055835
出願日2024-03-29
発明の名称メタサーフェスレンズ
出願人TDK株式会社
代理人個人,個人,個人
主分類G02B 1/118 20150101AFI20251002BHJP(光学)
要約【課題】反射光を抑制すること。

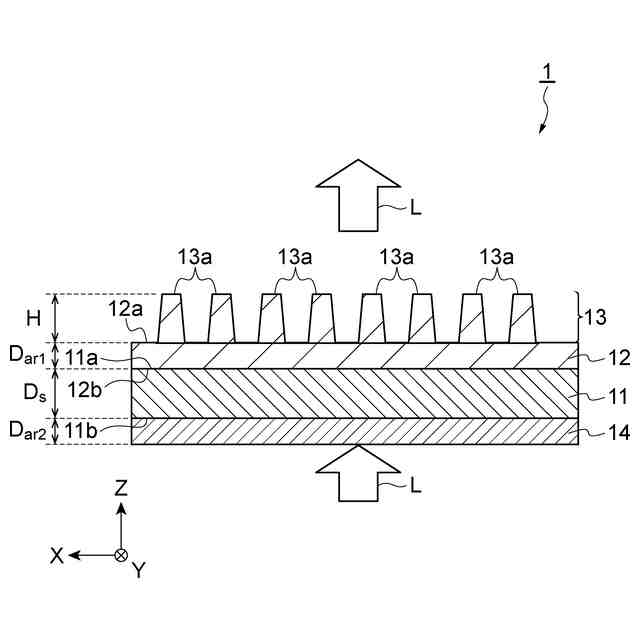

【解決手段】メタサーフェスレンズ1は、面11a及び面11aとは第1方向において反対側の面11bを有する透明基板11と、面11aに設けられた反射防止層12と、反射防止層12に設けられた複数の柱状体13aであって、第1方向において透明基板11とは反対側に延びる複数の柱状体13aを含むメタサーフェス構造13と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
第１面及び前記第１面とは第１方向において反対側の第２面を有する透明基板と、
前記第１面に設けられた第１反射防止層と、
前記第１反射防止層に設けられた複数の柱状体であって、前記第１方向において前記透明基板とは反対側に延びる前記複数の柱状体を含むメタサーフェス構造と、
を備える、メタサーフェスレンズ。
続きを表示（約 860 文字）【請求項２】
前記第２面に設けられた第２反射防止層を更に備える、請求項１に記載のメタサーフェスレンズ。
【請求項３】
前記第２面に設けられた反射層を更に備える、請求項１に記載のメタサーフェスレンズ。
【請求項４】
前記メタサーフェス構造は、可視光透過性を有する材料で構成されている、請求項１～請求項３のいずれか一項に記載のメタサーフェスレンズ。
【請求項５】
前記メタサーフェス構造は、シリコン酸化物、シリコン窒化物、チタン酸化物、及びチタン窒化物からなる組から選択された一つの化合物で構成される、請求項４に記載のメタサーフェスレンズ。
【請求項６】
前記第１反射防止層は、前記メタサーフェス構造の屈折率と同じか前記メタサーフェス構造の屈折率よりも高い屈折率を有する、請求項１～請求項３のいずれか一項に記載のメタサーフェスレンズ。
【請求項７】
前記第１反射防止層の前記屈折率は、前記透明基板の屈折率よりも低く、
前記第１反射防止層の前記第１方向における長さは、可視光の波長を前記第１反射防止層の前記屈折率の４倍で除算した除算結果の奇数倍である、請求項６に記載のメタサーフェスレンズ。
【請求項８】
前記第１反射防止層の前記屈折率は、前記透明基板の屈折率よりも高く、
前記第１反射防止層の前記第１方向における長さは、可視光の波長を前記第１反射防止層の前記屈折率の２倍で除算した除算結果の整数倍である、請求項６に記載のメタサーフェスレンズ。
【請求項９】
前記第１反射防止層は、シリコン酸化物及びシリコン窒化物からなる組から選択された一つの化合物で構成される、請求項１～請求項３のいずれか一項に記載のメタサーフェスレンズ。
【請求項１０】
前記第１反射防止層は、前記メタサーフェス構造と同じ材料で構成されている、請求項１～請求項３のいずれか一項に記載のメタサーフェスレンズ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、メタサーフェスレンズに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
基板と、基板の第１面に形成されたナノ構造と、基板の第２面に反射防止コーティングと、を含むメタレンズが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特表２０１８－５３７８０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のメタレンズ（メタサーフェスレンズ）においては、基板とナノ構造との境界において生じる反射光を抑制することができない。
【０００５】
本開示は、反射光を抑制可能なメタサーフェスレンズを説明する。
【課題を解決するための手段】
【０００６】
本開示の一側面に係るメタサーフェスレンズは、第１面及び第１面とは第１方向において反対側の第２面を有する透明基板と、第１面に設けられた第１反射防止層と、第１反射防止層に設けられた複数の柱状体であって、第１方向において透明基板とは反対側に延びる複数の柱状体を含むメタサーフェス構造と、を備える。
【０００７】
このメタサーフェスレンズにおいては、透明基板とメタサーフェス構造との間に第１反射防止層が設けられている。したがって、透明基板とメタサーフェス構造との間において生じる反射光を抑制することができる。
【０００８】
上記メタサーフェスレンズは、第２面に設けられた第２反射防止層を更に備えてもよい。例えば、透明基板の第２面から第１面に向かって可視光を入射する場合、透明基板の第２面において反射光が生じ得る。上記構成によれば、透明基板の第２面に第２反射防止層が設けられているので、透明基板の第２面において生じる反射光を抑制することができる。
【０００９】
上記メタサーフェスレンズは、第２面に設けられた反射層を更に備えてもよい。この場合、透明基板の第１面から第２面に向かって可視光を入射することにより、反射層によって可視光が反射され、反射された可視光が透明基板、第１反射防止層、及びメタサーフェス構造を順に透過する。この場合も、透明基板とメタサーフェス構造との間において生じる反射光を抑制することができる。
【００１０】

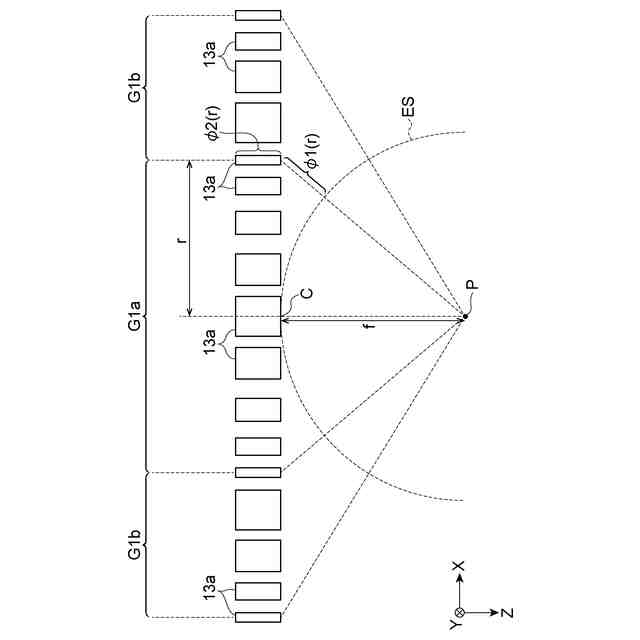

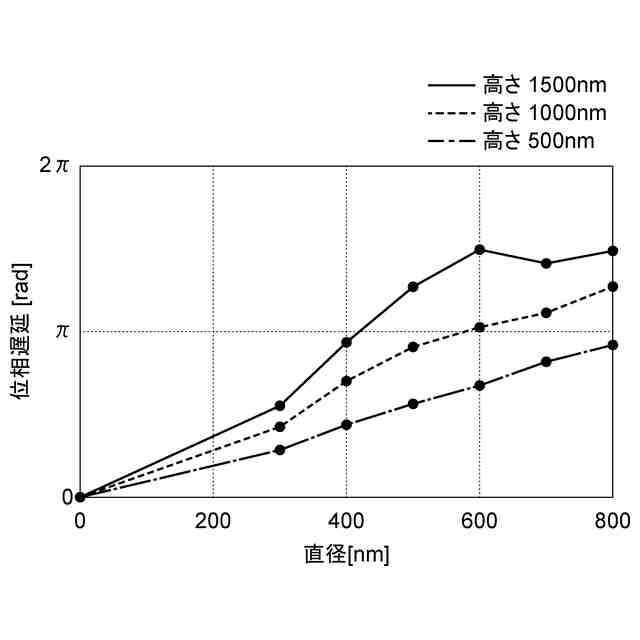

メタサーフェス構造は、可視光透過性を有する材料で構成されてもよい。この場合、可視光が柱状体を通過することによって、可視光の位相遅延が生じる。したがって、各柱状体において生じる位相遅延を適宜調整することで、所望のレンズ機能を得ることができる。
（【００１１】以降は省略されています）
