公開番号2025145819
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046259
出願日2024-03-22
発明の名称電子部品
出願人TDK株式会社
代理人個人,個人
主分類H01F 27/00 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】複数のインダクタを内蔵した電子部品において、複数のインダクタのインダクタンスを調整可能とする。
【解決手段】電子部品10は、磁性素体20に埋め込まれたインダクタ100,200を備える。インダクタ100と側面21との間の距離L1は、インダクタ200と側面21との間の距離L2よりも短い。磁性素体20は、インダクタ100の旋回部110,120によってそれぞれ部分的に囲まれた領域31,32と、インダクタ200の旋回部210,220によってそれぞれ部分的に囲まれた領域33,34とを含む。領域31,32の面積差は、領域33,34の面積差よりも小さい。
【選択図】図2
特許請求の範囲【請求項１】
磁性素体と、
前記磁性素体に埋め込まれ、第１の方向に配列された第１のインダクタ及び第２のインダクタと、
を備え、
前記第１のインダクタ及び前記第２のインダクタは、前記第１の方向と直交する第２の方向から見ていずれもミアンダ状であり、
前記第１のインダクタは、一端から他端に向かって、前記第２の方向から見て時計回りと反時計回りとのいずれか一方である第１の旋回方向に旋回する第１の旋回部と、前記第２の方向から見て前記第１の旋回方向と逆向きである第２の旋回方向に旋回する第２の旋回部と、を含み、
前記第２のインダクタは、一端から他端に向かって、前記第２の方向から見て前記第１の旋回方向に旋回する第３の旋回部と、前記第２の方向から見て前記第２の旋回方向に旋回する第４の旋回部と、を含み、
前記磁性素体は、前記第１の旋回部によって部分的に囲まれ、前記第２の方向から見て第１の面積を有する第１の領域と、前記第２の旋回部によって部分的に囲まれ、前記第２の方向から見て第２の面積を有する第２の領域と、前記第３の旋回部によって部分的に囲まれ、前記第２の方向から見て第３の面積を有する第３の領域と、前記第４の旋回部によって部分的に囲まれ、前記第２の方向から見て第４の面積を有する第４の領域と、を含み、
前記第１の領域の面積は、前記第３の領域の面積と、前記第４の領域の面積との少なくとも一方と異なる、
電子部品。
続きを表示（約 1,400 文字）【請求項２】
前記第２の領域の面積は、前記第３の領域の面積と、前記第４の領域の面積との少なくとも一方と異なる、
請求項１に記載の電子部品。
【請求項３】
前記第１の面積と前記第２の面積との差は、前記第３の面積と前記第４の面積との差よりも小さい、
請求項１に記載の電子部品。
【請求項４】
前記第３の面積及び前記第４の面積の一方は、前記第１の面積及び前記第２の面積のいずれよりも小さい、
請求項１に記載の電子部品。
【請求項５】
前記第１の方向における前記第１のインダクタの最大長と、前記第２のインダクタの最大長とが略等しく、前記第１の方向と前記第２の方向との両方と直交する第３の方向における前記第１のインダクタの最大長と、前記第２のインダクタの最大長と、が略等しい、
請求項１に記載の電子部品。
【請求項６】
前記磁性素体のうち、前記第１のインダクタの周囲に配置され、前記第１のインダクタに電流を流した際に磁束が通過する領域のボリュームが、前記第２のインダクタの周囲に配置され、前記第２のインダクタに電流を流した際に磁束が通過する領域のボリュームよりも小さい、
請求項１に記載の電子部品。
【請求項７】
前記磁性素体は、前記第１の方向において互いに反対側に位置する第１の側面及び第２の側面を有し、
前記第１のインダクタは前記第１の方向において最も第１の側面側に配置され、
前記第２のインダクタは、前記第１の方向において、前記第１のインダクタと隣接して配置され、
前記第１のインダクタと前記第１の側面との間の最短距離は、前記第１の方向における、前記第１のインダクタと、前記第２のインダクタとの間の最短距離よりも短い、
請求項１に記載の電子部品。
【請求項８】
前記磁性素体に埋め込まれた第３のインダクタをさらに備え、
前記第２のインダクタは、前記第１のインダクタと前記第３のインダクタの間に前記第１の方向から挟まれるように配置され、
前記第３のインダクタは、前記第２の方向から見てミアンダ状であり、
前記第３のインダクタは、一端から他端に向かって、前記第２の方向から見て前記第１の旋回方向に旋回する第５の旋回部と、前記第２の方向から見て前記第２の旋回方向に旋回する第６の旋回部と、を含み、
前記磁性素体は、前記第５の旋回部によって部分的に囲まれ、前記第２の方向から見て第５の面積を有する第５の領域と、前記第６の旋回部によって部分的に囲まれ、前記第２の方向から見て第６の面積を有する第６の領域と、を含み、
前記第５の面積と前記第６の面積との差は、前記第３の面積と前記第４の面積との差よりも小さい、
請求項３に記載の電子部品。
【請求項９】
前記第３の面積及び前記第４の面積の一方は、前記第１の面積、前記第２の面積、前記第５の面積、及び前記第６の面積のいずれよりも小さい、
請求項８に記載の電子部品。
【請求項１０】
前記第１のインダクタと前記第１の側面との間の最短距離は、前記第１の方向における、前記第２のインダクタと、前記第３のインダクタとの間の最短距離よりも短い、
請求項８に記載の電子部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は電子部品に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、複数のインダクタを内蔵した電子部品が開示されている。このようないわゆるアレイ品を用いれば、部品点数を削減することが可能となる。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－０３２４２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の電子部品においては、各インダクタのインダクタンスにばらつきが生じることがあった。
【０００５】
本開示においては、複数のインダクタを内蔵した電子部品において、複数のインダクタのインダクタンスを調整可能とする技術が説明される。
【課題を解決するための手段】
【０００６】
本開示の一側面による電子部品は、磁性素体と、磁性素体に埋め込まれ、第１の方向に配列された第１のインダクタ及び第２のインダクタと、を備え、第１のインダクタ及び第２のインダクタは、第１の方向と直交する第２の方向から見ていずれもミアンダ状であり、第１のインダクタは、一端から他端に向かって、第２の方向から見て時計回りと反時計回りとのいずれか一方である第１の旋回方向に旋回する第１の旋回部と、第２の方向から見て第１の旋回方向と逆向きである第２の旋回方向に旋回する第２の旋回部と、を含み、第２のインダクタは、一端から他端に向かって、第２の方向から見て第１の旋回方向に旋回する第３の旋回部と、第２の方向から見て第２の旋回方向に旋回する第４の旋回部と、を含み、磁性素体は、第１の旋回部によって部分的に囲まれ、第２の方向から見て第１の面積を有する第１の領域と、第２の旋回部によって部分的に囲まれ、第２の方向から見て第２の面積を有する第２の領域と、第３の旋回部によって部分的に囲まれ、第２の方向から見て第３の面積を有する第３の領域と、第４の旋回部によって部分的に囲まれ、第２の方向から見て第４の面積を有する第４の領域と、を含み、第１の領域の面積は、第３の領域の面積と、第４の領域の面積との少なくとも一方と異なる。
【発明の効果】
【０００７】
本開示によれば、複数のインダクタを内蔵した電子部品において、複数のインダクタのインダクタンスを調整可能な技術が提供される。
【図面の簡単な説明】
【０００８】

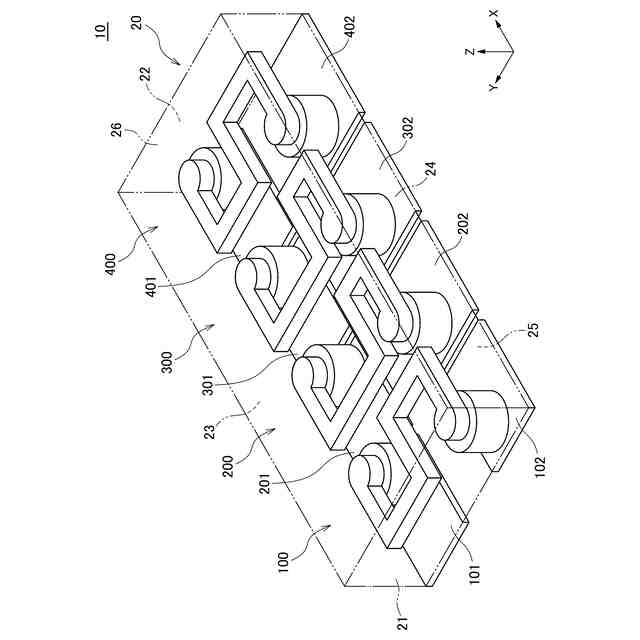

図１は、本開示に係る技術の第１の実施形態による電子部品１０の外観を示す略透視斜視図である。

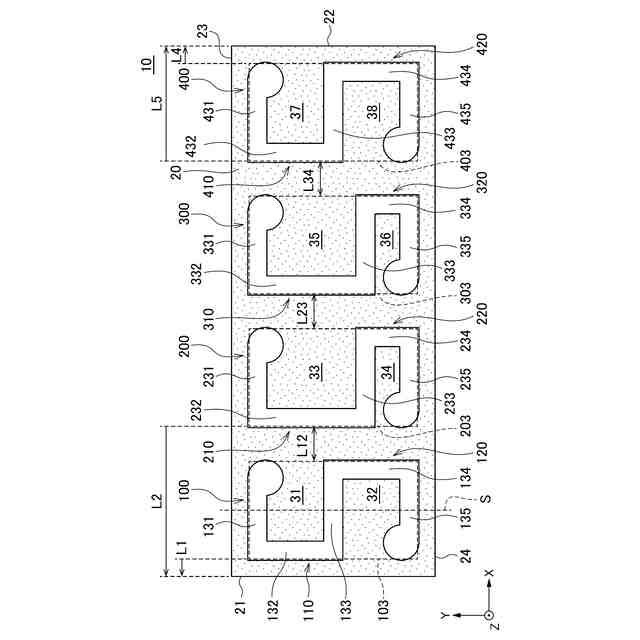

図２は、電子部品１０のＸＹ断面図である。

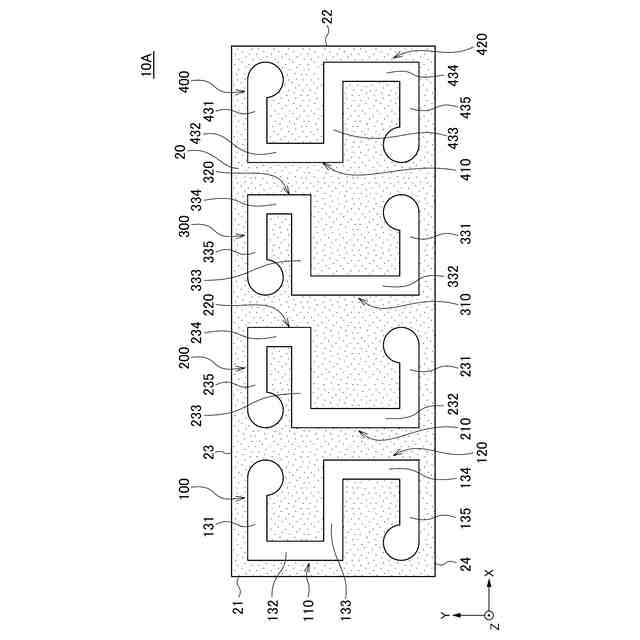

図３は、第１の実施形態の第１の変形例による電子部品１０ＡのＸＹ断面図である。

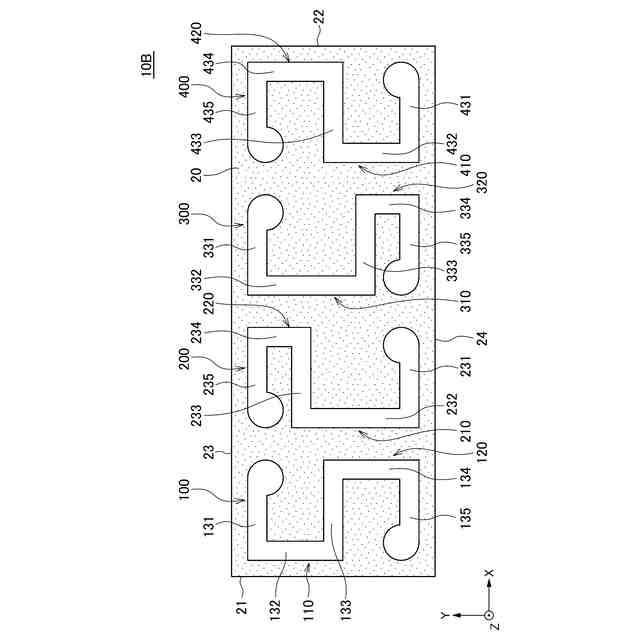

図４は、第１の実施形態の第２の変形例による電子部品１０ＢのＸＹ断面図である。

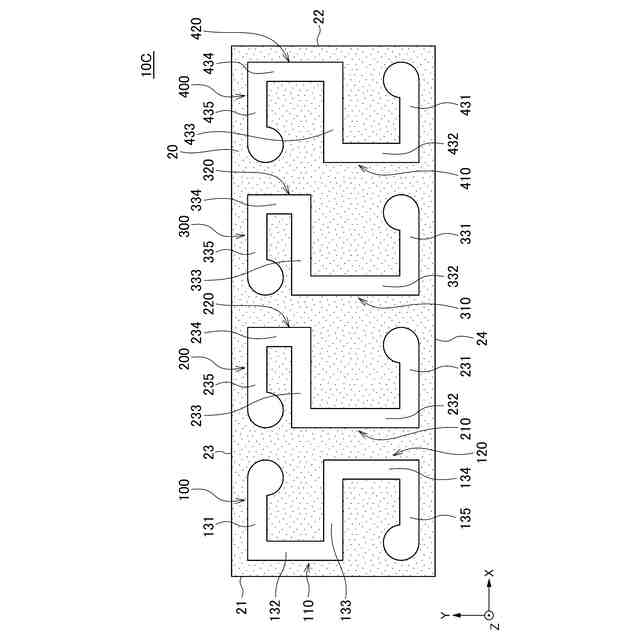

図５は、第１の実施形態の第３の変形例による電子部品１０ＣのＸＹ断面図である。

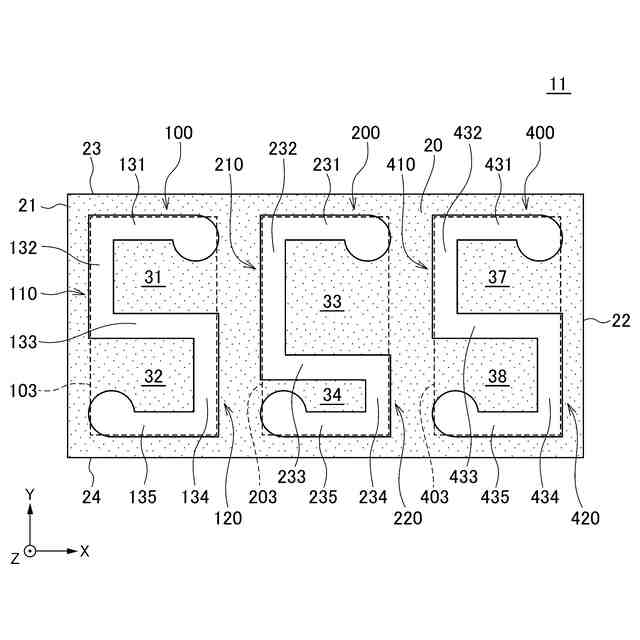

図６は、本開示に係る技術の第２の実施形態による電子部品１１のＸＹ断面図である。
図７は、第２の実施形態の第１の変形例による電子部品１１ＡのＸＹ断面図である。

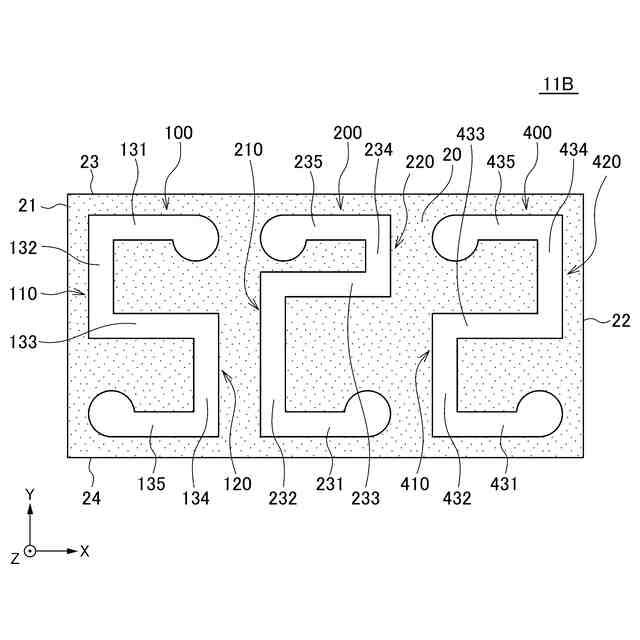

図８は、第２の実施形態の第２の変形例による電子部品１１ＢのＸＹ断面図である。
図９は、本開示に係る技術の第３の実施形態による電子部品１２のＸＹ断面図である。
図１０は、第３の実施形態の変形例による電子部品１２ＡのＸＹ断面図である。
図１１は、本開示に係る技術の第４の実施形態による電子部品１３のＸＹ断面図である。
図１２は、第４の実施形態の変形例による電子部品１３ＡのＸＹ断面図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら、本開示に係る技術の実施形態について詳細に説明する。
【００１０】
図１は、本開示に係る技術の第１の実施形態による電子部品１０の外観を示す略透視斜視図である。
（【００１１】以降は省略されています）
