公開番号2025154660
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057777
出願日2024-03-29
発明の名称コイル装置
出願人TDK株式会社
代理人前田・鈴木国際特許弁理士法人
主分類H01F 27/28 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】ワイヤの被覆部の損傷を防止できるコイル装置
【解決手段】磁性体を含有しており、板状部と、前記板状部から突出する突出部と、を有する第1磁性材料部分と、導体部と前記導体部を被覆する絶縁性の被覆部とを有し、前記突出部を巻回する巻層を形成する巻回部を有するワイヤと、磁性体と樹脂とを含有しており、少なくとも前記巻回部および前記第1磁性材料部分の前記突出部とを覆う第2磁性材料部分と、を有し、前記ワイヤの断面であるワイヤ断面が観察される所定の断面において、前記巻回部において前記突出部に直接巻かれる第1層に含まれる前記ワイヤ断面のうち最も前記板状部から離間する第1層最上段ワイヤ断面は、前記突出部の突出部先端に比べて、前記板状部から離間している部分を含み、かつ、前記第1層最上段ワイヤ断面は前記突出部に接しているコイル装置。

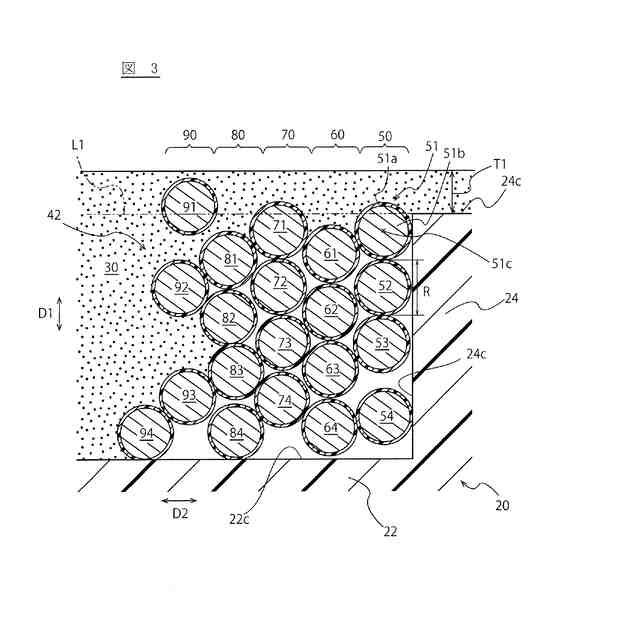

【選択図】図3
特許請求の範囲【請求項１】

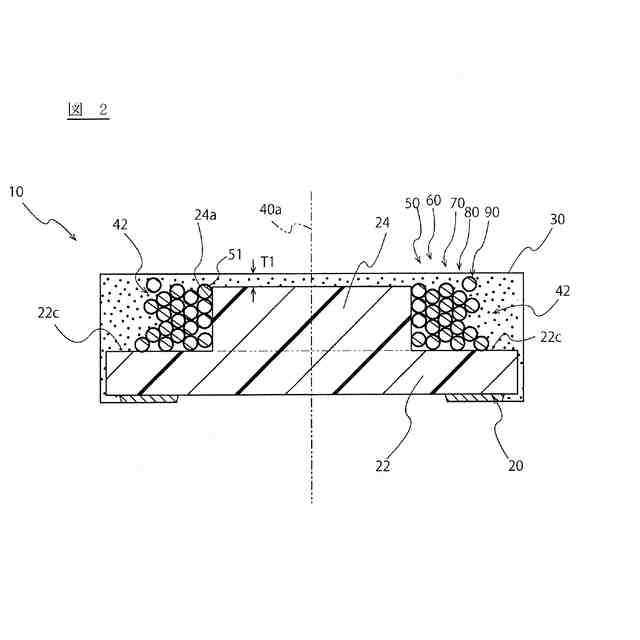

磁性体を含有しており、板状部と、前記板状部から突出する突出部と、を有する第１磁性材料部分と、
導体部と前記導体部を被覆する絶縁性の被覆部とを有し、前記突出部を巻回する巻層を形成する巻回部を有するワイヤと、
磁性体と樹脂とを含有しており、少なくとも前記巻回部および前記第１磁性材料部分の前記突出部を覆う第２磁性材料部分と、を有し、
前記ワイヤの断面であるワイヤ断面が観察される前記巻回部の巻回軸を含む所定の断面において、前記巻回部において前記突出部に直接巻かれる第１層に含まれる前記ワイヤ断面のうち最も前記板状部から離間する第１層最上段ワイヤ断面は、前記突出部のうち前記板状部から最も離間する突出部先端に比べて、前記板状部から離間している部分を含み、かつ、前記第１層最上段ワイヤ断面における前記被覆部は前記突出部に接しているコイル装置。
続きを表示（約 580 文字）【請求項２】

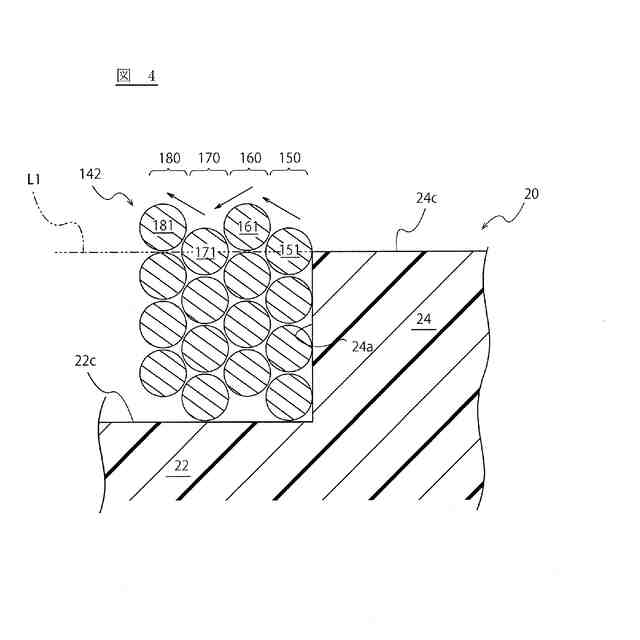

前記突出部先端は、前記第１層最上段ワイヤ断面の中心に比べて、前記板状部から離間している請求項１に記載のコイル装置。
【請求項３】

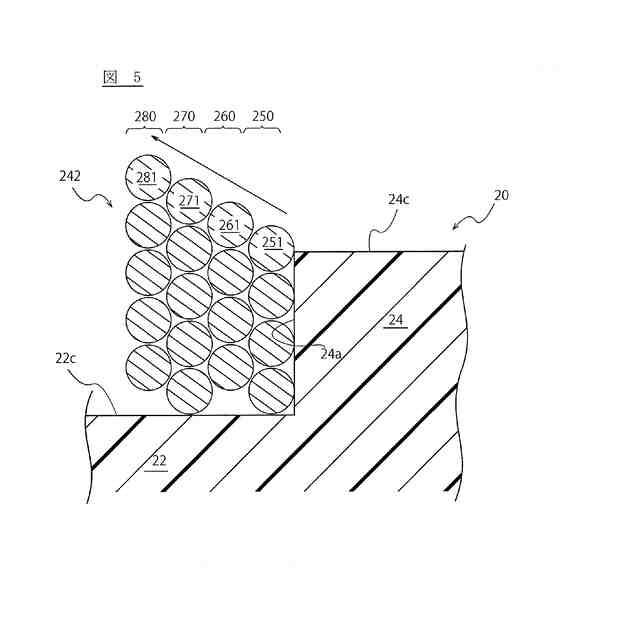

前記巻回部において前記第１層に重ねて前記突出部へ巻かれる第２層に含まれる前記ワイヤ断面のうち最も前記板状部から離間する第２層最上段ワイヤ断面は、前記第１層最上段ワイヤ断面に比べて、前記板状部に近い請求項１に記載のコイル装置。
【請求項４】

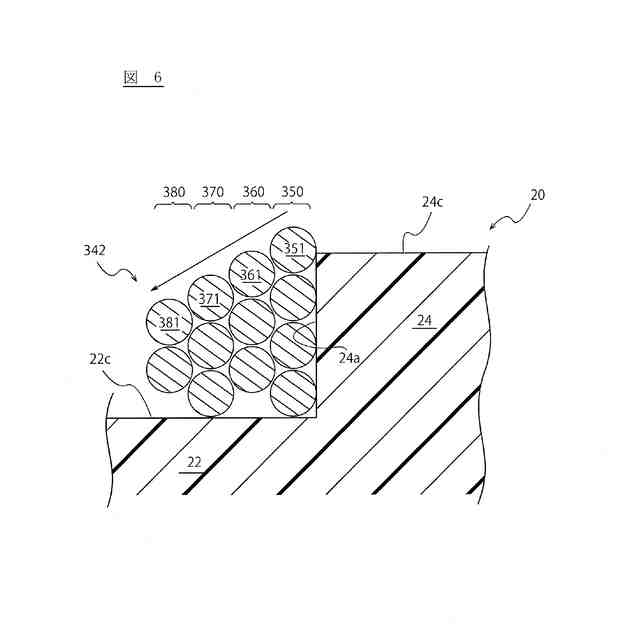

前記第１層最上段ワイヤ断面は、前記巻回部に含まれる全ての前記ワイヤ断面のうち、前記板状部から最も離間している請求項１に記載のコイル装置。
【請求項５】

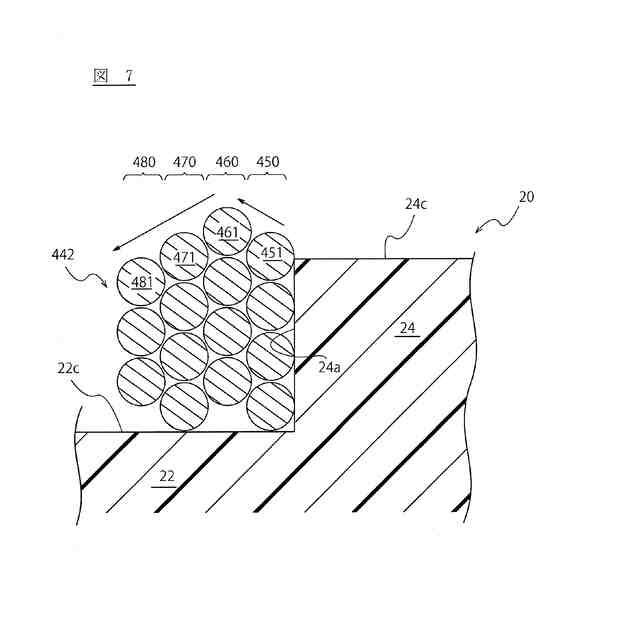

前記第１層最上段ワイヤ断面は、前記第１層に含まれる前記ワイヤ断面のうち、前記巻回軸に最も近い請求項１に記載のコイル装置。
【請求項６】

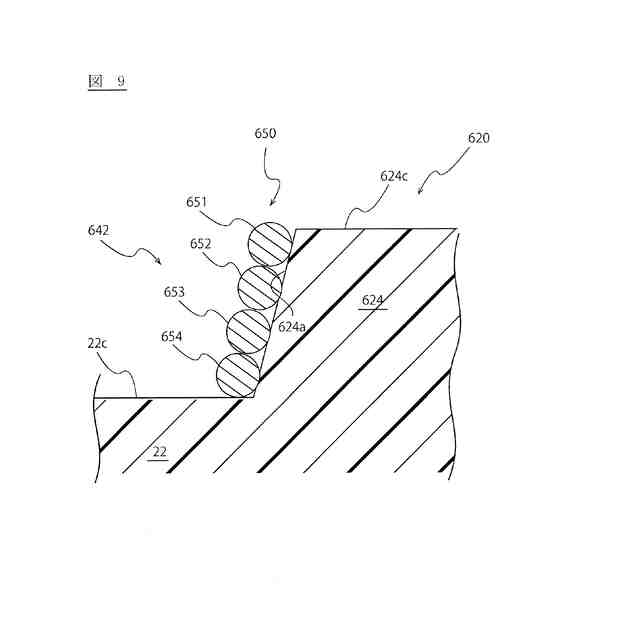

前記突出部において前記巻回軸の回りを囲む突出部側面は、前記板状部から離間するにつれて前記巻回軸に近づくように傾斜しており、前記第１層に含まれる前記ワイヤ断面は、前記突出部側面の傾斜に沿って配置されている請求項１に記載のコイル装置。
【請求項７】
前記突出部先端を覆う前記第２磁性材料部分の前記板状部から離間する方向に沿う厚みは、前記ワイヤ断面の平均直径の２倍以下である請求項１に記載のコイル装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、インダクタ素子などとして用いられるコイル装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
コイル装置として、樹脂および磁性体の含有比率が異なる２種類のコア部と巻回部とを組み合わせたものが提案されている。このようなコイル装置は、樹脂および磁性体の含有比率が異なる２種類のコア部を用いることにより、応力を緩和し、クラックの発生を防止することが可能である。
【０００３】
このようなコイル装置では、巻回部を被覆するように磁性体が配置されており、インダクタンス向上の観点から有利である。しかしながら、このようなコイル装置では、２種類のコア部のうち樹脂の含有割合が多く流動性のあるコア部を構成する粒子が、製造工程における圧縮時等において巻回部の内部に移動する場合がある。このような粒子の移動時には、巻回部を構成するワイヤの絶縁被覆との摩擦が生じて、ワイヤの絶縁被覆に損傷を与える懸念がある。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１９９７３４号公報
特開２０２０－１１３７４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は、このような実状に鑑みてなされ、ワイヤの被覆部の損傷を防止するコイル装置を提供する。
【課題を解決するための手段】
【０００６】
本開示に係るコイル装置は、
磁性体を含有しており、板状部と、前記板状部から突出する突出部と、を有する第１磁性材料部分と、
導体部と前記導体部を被覆する絶縁性の被覆部とを有し、前記突出部を巻回する巻層を形成する巻回部を有するワイヤと、
磁性体と樹脂とを含有しており、少なくとも前記巻回部および前記第１磁性材料部分の前記突出部を覆う第２磁性材料部分と、を有し、

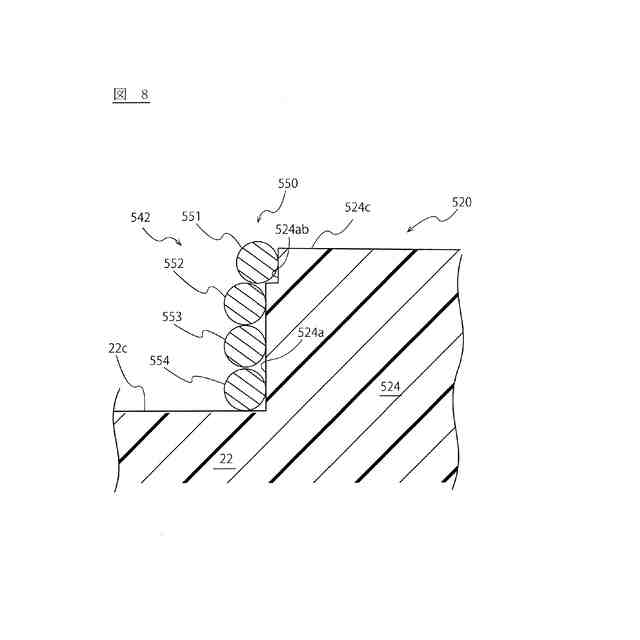

前記ワイヤの断面であるワイヤ断面が観察される前記巻回部の巻回軸を含む所定の断面において、前記巻回部において前記突出部に直接巻かれる第１層に含まれる前記ワイヤ断面のうち最も前記板状部から離間する第１層最上段ワイヤ断面は、前記突出部のうち前記板状部から最も離間する突出部先端に比べて、前記板状部から離間している部分を含み、かつ、前記第１層最上段ワイヤ断面における前記被覆部は前記突出部に接している。
【０００７】
本開示に係るコイル装置では、第１層最上段ワイヤ断面により、巻回部の内部へ第２磁性材料部分の粒子が入ることを防止し、ワイヤの損傷およびそれに伴うショート不良を好適に防止できる。
【０００８】
また、たとえば、前記突出部先端は、前記第１層最上段ワイヤ断面の中心に比べて、前記板状部から離間していてもよい。
【０００９】
第１層最上段ワイヤ断面をこのような位置に配置することにより、第１層最上段ワイヤ断面の位置が圧縮時等においてずれる問題を好適に防止できる。また、このようなコイル装置は、製造時において巻回部の形成が容易である。
【００１０】
また、たとえば、前記巻回部において前記第１層に重ねて前記突出部へ巻かれる第２層に含まれる前記ワイヤ断面のうち最も前記板状部から離間する第２層最上段ワイヤ断面は、前記第１層最上段ワイヤ断面に比べて、前記板状部に近くてもよい。
（【００１１】以降は省略されています）
