公開番号2025130391
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027529
出願日2024-02-27
発明の名称電子部品
出願人TDK株式会社
代理人個人,個人,個人
主分類H01G 4/30 20060101AFI20250901BHJP(基本的電気素子)
要約【課題】性能向上することができる、直列接続された複数のコンデンサ部を有する電子部品を提供する。
【解決手段】第3の内部電極13と第6の内部電極16とは、第1の側面2eに形成された第1の外部連結導体6Aを介して電気的に接続される。第4の内部電極14と第5の内部電極15とは、第2の側面2fに形成された第2の外部連結導体6Bを介して電気的に接続される。このような構成により、第1のコンデンサ部10Aと、第2のコンデンサ部10Bとが、第1の外部連結導体6Aを介して直列に接続された状態となる。また、第3のコンデンサ部10Cと、第4のコンデンサ部10Dとが、第2の外部連結導体6Bを介して直列に接続された状態となる。
【選択図】図3
特許請求の範囲【請求項１】

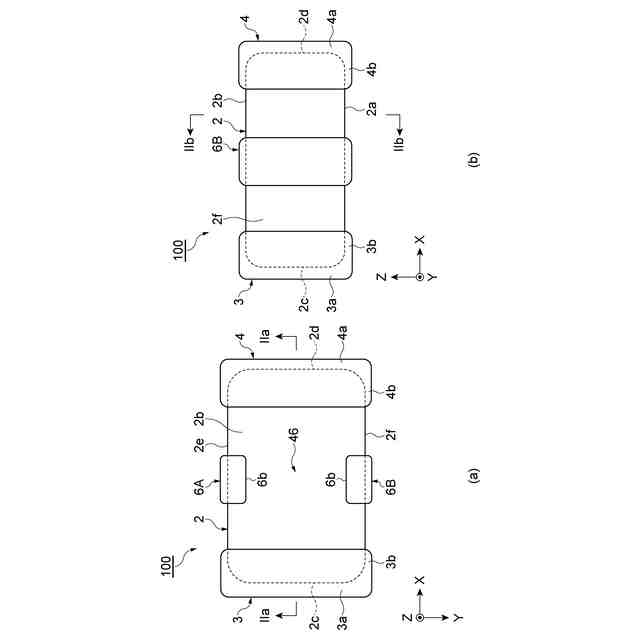

第１の方向に対向する第１の主面及び第２の主面、第１の方向と直交する第２の方向に対向する第１の端面及び第２の端面、並びに第１の方向及び第２の方向と直交する第３の方向に対向する第１の側面及び第２の側面を有する素体と、
前記第１の端面に形成される第１の端子電極と、
前記第２の端面に形成される第２の端子電極と、
前記第１の側面に形成される第１の外部連結導体と、
前記第２の側面に形成され、前記第１の外部連結導体から分離した第２の外部連結導体と、を有し、
前記素体内に設けられ、前記第１の端面にて前記第１の端子電極と接続される第１の内部電極と、
前記素体内に設けられ、前記第１の内部電極から分離し、前記第２の端面にて前記第２の端子電極と接続される第２の内部電極と、
前記素体内に設けられ、前記第１の方向において前記第１の内部電極と対向し、前記第１の側面にて前記第１の外部連結導体と接続される第３の内部電極と、
前記素体内に設けられ、前記第１の方向において前記第２の内部電極と対向し、前記第３の内部電極から分離し、前記第２の側面にて前記第２の外部連結導体と接続される第４の内部電極と、
前記素体内に設けられ、前記第１の方向において前記第１の内部電極と対向し、前記第２の側面にて前記第２の外部連結導体と接続される第５の内部電極と、
前記素体内に設けられ、前記第１の方向において前記第２の内部電極と対向し、前記第５の内部電極から分離し、前記第１の側面にて前記第１の外部連結導体と接続される第６の内部電極と、を備え、
前記第１の内部電極と前記第３の内部電極とが対向することによる第１のコンデンサ部と、前記第２の内部電極と前記第６の内部電極とが対向することによる第２のコンデンサ部とが、前記第１の外部連結導体を介して直列に接続され、
前記第１の内部電極と前記第５の内部電極とが対向することによる第３のコンデンサ部と、前記第２の内部電極と前記第４の内部電極とが対向することによる第４のコンデンサ部とが、前記第２の外部連結導体を介して直列に接続される、電子部品。
続きを表示（約 1,900 文字）【請求項２】

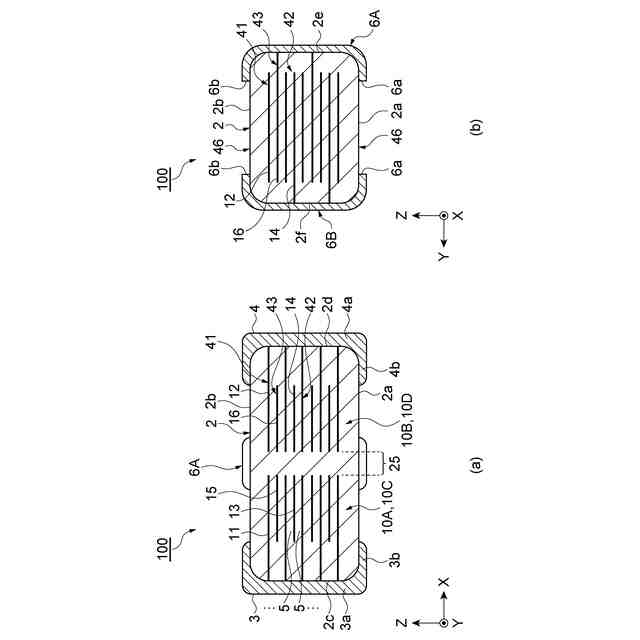

前記第１の内部電極及び前記第２の内部電極は、積層された内部電極における最外層に配置される、請求項１に記載の電子部品。
【請求項３】
前記第１の方向から見て、前記素体は、内部電極が形成されない隙間部を有する、請求項１に記載の電子部品。
【請求項４】
前記隙間部の前記第２の方向における幅は、前記素体の層間厚み以上である、請求項３に記載の電子部品。
【請求項５】
前記第１の端子電極、及び前記第２の端子電極は、導電性樹脂層を含む、請求項１に記載の電子部品。
【請求項６】
前記第２の方向において互いに対向する前記第３の内部電極の縁部、及び前記第４の内部電極の縁部と、

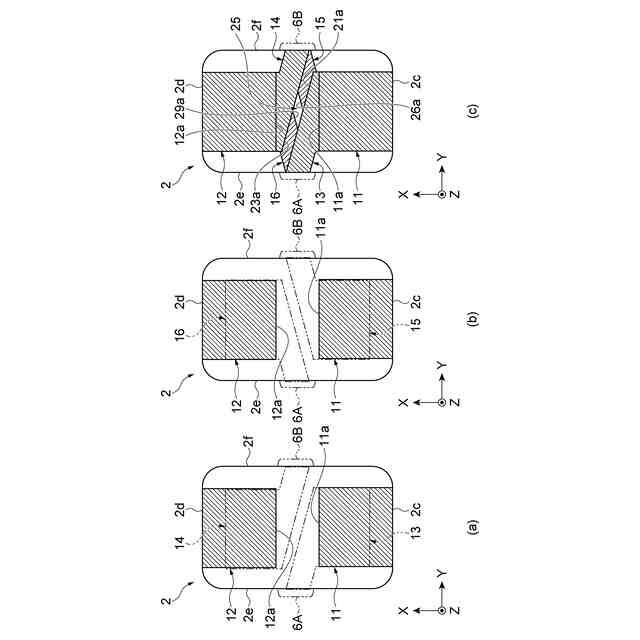

前記第２の方向において互いに対向する前記第５の内部電極の縁部、及び前記第６の内部電極の縁部とは、Ｌ字状に屈曲、または第３の方向に対して傾斜する、請求項１に記載の電子部品。
【請求項７】

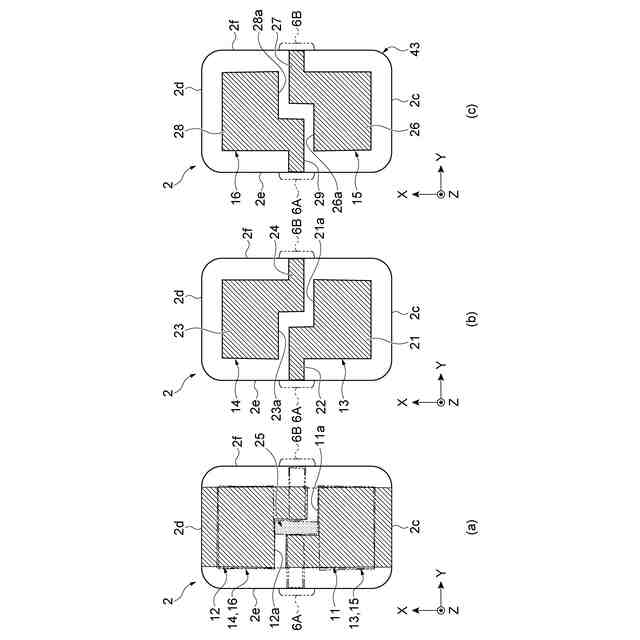

前記第１の内部電極、及び前記第２の内部電極を有する層を第１の電極層とし、
前記第３の内部電極、及び前記第４の内部電極を有する層を第２の電極層とし、
前記第５の内部電極、及び前記第６の内部電極を有する層を第３の電極層とした場合、

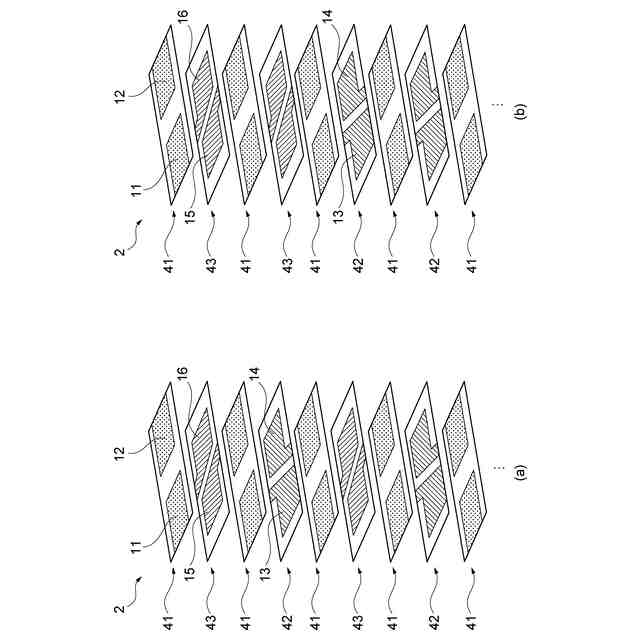

前記素体では、複数の前記第１の電極層、複数の前記第２の電極層、及び複数の前記第３の電極層が積層され、
前記第２の電極層と前記第３の電極層とは、前記第１の電極層を介して交互に積層される、請求項１に記載された電子部品。
【請求項８】
前記第１の内部電極、及び前記第２の内部電極を有する層を第１の電極層とし、
前記第３の内部電極、及び前記第４の内部電極を有する層を第２の電極層とし、
前記第５の内部電極、及び前記第６の内部電極を有する層を第３の電極層とした場合、
前記素体では、複数の前記第１の電極層、複数の前記第２の電極層、及び複数の前記第３の電極層が積層され、
前記第１の主面及び前記第２の主面の一方の主面側には、複数の前記第２の電極層が前記第１の電極層を介して積層され、
前記第１の主面及び前記第２の主面の他方の主面側には、複数の前記第３の電極層が前記第１の電極層を介して積層される、請求項１に記載された電子部品。
【請求項９】
第１の方向に対向する第１の主面及び第２の主面、第１の方向と直交する第２の方向に対向する第１の端面及び第２の端面、並びに第１の方向及び第２の方向と直交する第３の方向に対向する第１の側面及び第２の側面を有する素体と、
前記第１の端面に形成される第１の端子電極と、
前記第２の端面に形成される第２の端子電極と、
前記第１の側面に形成される第１の外部連結導体と、
前記第２の側面に形成され、前記第１の外部連結導体から分離した第２の外部連結導体と、を有し、
前記素体内に設けられ、前記第１の端面にて前記第１の端子電極と接続される第１の内部電極と、
前記素体内に設けられ、前記第１の内部電極から分離し、前記第２の端面にて前記第２の端子電極と接続される第２の内部電極と、
前記素体内に設けられ、前記第１の方向において前記第１の内部電極と対向し、前記第１の側面にて前記第１の外部連結導体と接続される第３の内部電極と、
前記素体内に設けられ、前記第１の方向において前記第２の内部電極と対向し、前記第３の内部電極から分離し、前記第２の側面にて前記第２の外部連結導体と接続される第４の内部電極と、
前記素体内に設けられ、前記第２の方向において前記第１の内部電極と前記第２の内部電極との間に配置され、前記第１の内部電極及び前記第２の内部電極から分離し、前記第１の側面にて前記第１の外部連結導体と接続される第７の内部電極と、
前記素体内に設けられ、前記第２の方向において前記第３の内部電極と前記第４の内部電極との間に配置され、前記第３の内部電極及び前記第４の内部電極から分離し、前記第２の側面にて前記第２の外部連結導体と接続される第８の内部電極と、
前記第１の内部電極と前記第３の内部電極とが対向することによる第１のコンデンサ部と、前記第７の内部電極と前記第８の内部電極とが対向することによる第５のコンデンサ部とが、前記第１の外部連結導体を介して直列に接続され、
前記第７の内部電極と前記第８の内部電極とが対向することによる第５のコンデンサ部と、前記第２の内部電極と前記第４の内部電極とが対向することによる第４のコンデンサ部とが、第２の外部連結導体を介して直列に接続される、電子部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子部品に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来の電子部品として、特許文献１に記載されたものが知られている。この電子部品は、素体と、一対の端子電極と、を備える。素体の内部には、二組のコンデンサ部が構成されるように内部電極が形成されている。素体内には、離間するように並ぶ第１の内部電極及び第２の内部電極と、これらの内部電極と対向する第３の内部電極が形成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－４６８７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、素体の内部で直列接続された複数のコンデンサ部を有する電子部品の性能を向上することが求められていた。
【０００５】
本願発明は、このような課題を解決するためになされたものであり、性能向上することができる、直列接続された複数のコンデンサ部を有する電子部品を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る電子部品は、第１の方向に対向する第１の主面及び第２の主面、第１の方向と直交する第２の方向に対向する第１の端面及び第２の端面、並びに第１の方向及び第２の方向と直交する第３の方向に対向する第１の側面及び第２の側面を有する素体と、第１の端面に形成される第１の端子電極と、第２の端面に形成される第２の端子電極と、第１の側面に形成される第１の外部連結導体と、第２の側面に形成され、第１の外部連結導体から分離した第２の外部連結導体と、を有し、素体内に設けられ、第１の端面にて第１の端子電極と接続される第１の内部電極と、素体内に設けられ、第１の内部電極から分離し、第２の端面にて第２の端子電極と接続される第２の内部電極と、素体内に設けられ、第１の方向において第１の内部電極と対向し、第１の側面にて第１の外部連結導体と接続される第３の内部電極と、素体内に設けられ、第１の方向において第２の内部電極と対向し、第３の内部電極から分離し、第２の側面にて第２の外部連結導体と接続される第４の内部電極と、素体内に設けられ、第１の方向において第１の内部電極と対向し、第２の側面にて第２の外部連結導体と接続される第５の内部電極と、素体内に設けられ、第１の方向において第２の内部電極と対向し、第５の内部電極から分離し、第１の側面にて第１の外部連結導体と接続される第６の内部電極と、を備え、第１の内部電極と第３の内部電極とが対向することによる第１のコンデンサ部と、前記第２の内部電極と第６の内部電極とが対向することによる第２のコンデンサ部とが、第１の外部連結導体を介して直列に接続され、第１の内部電極と第５の内部電極とが対向することによる第３のコンデンサ部と、第２の内部電極と第４の内部電極とが対向することによる第４のコンデンサ部とが、第２の外部連結導体を介して直列に接続される。
【０００７】

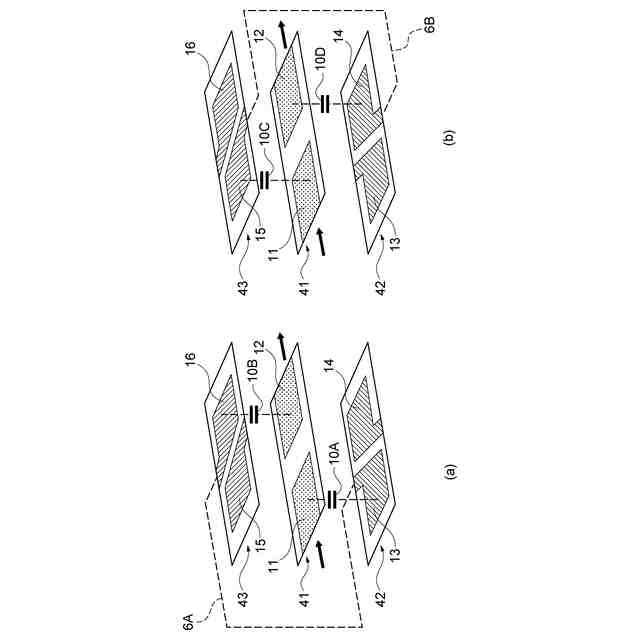

この電子部品では、第１の端子電極に接続された第１の内部電極は、第３の内部電極、及び第５の内部電極と対向し、第２の端子電極に接続された第２の内部電極は、第４の内部電極、及び第６の内部電極と対向する。ここで、第３の内部電極と第６の内部電極とは、第１の側面に形成された第１の外部連結導体を介して電気的に接続される。第４の内部電極と第５の内部電極とは、第２の側面に形成された第２の外部連結導体を介して電気的に接続される。このような構成により、第１の内部電極と第３の内部電極とが対向することによる第１のコンデンサ部と、第２の内部電極と第６の内部電極とが対向することによる第２のコンデンサ部とが、第１の外部連結導体を介して直列に接続された状態となる。また、第１の内部電極と第５の内部電極とが対向することによる第３のコンデンサ部と、第２の内部電極と第４の内部電極とが対向することによる第４のコンデンサ部とが、第２の外部連結導体を介して直列に接続された状態となる。従って、信頼性を向上できる。また、端子電極と外部連結導体を用いることで、各コンデンサ部におけるショート不良の有無を測定検査することができる。また、第２の内部電極は第１の内部電極から分離し、第４の内部電極は第３の内部電極から分離し、第６の内部電極は第５の内部電極から分離する。すなわち、第２の方向における一方のコンデンサ部と他方のコンデンサ部との間には、互いの内部電極を接続する連結部分が存在していない。そのため、一方のコンデンサ部で発生したクラックが、連結部分に沿って他方のコンデンサ部へ到達することを抑制できる。そのため、両方のコンデンサ部にクラックが入ってショートすることを抑制できる。以上より、直列接続された複数のコンデンサ部を有する電子部品の性能を向上することができる。
【０００８】

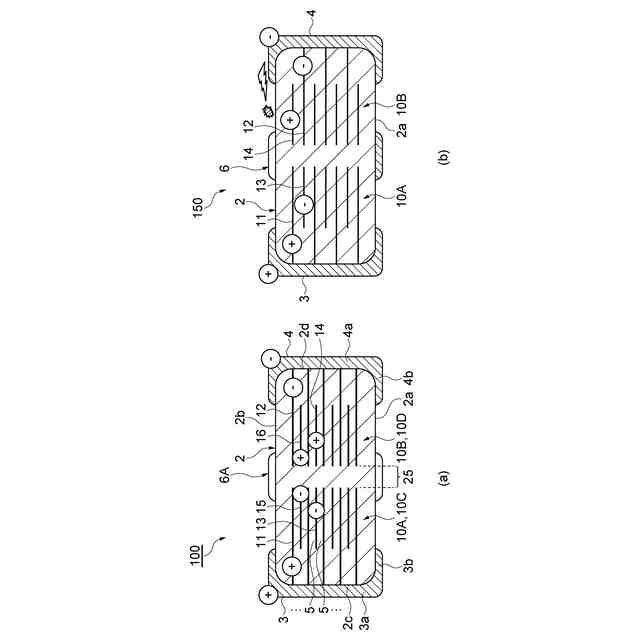

第１の内部電極及び第２の内部電極は、積層された内部電極における最外層に配置されてよい。この場合、各主面において第１の端子電極に最も近い内部電極は、第１の端子電極と同極性の第１の内部電極となり、第２の端子電極に最も近い内部電極は、第２の端子電極と同極性の第２の内部電極となる。そのため、最外層の内部電極と異極性の端子電極との間の表面リークを抑制することができる。
【０００９】

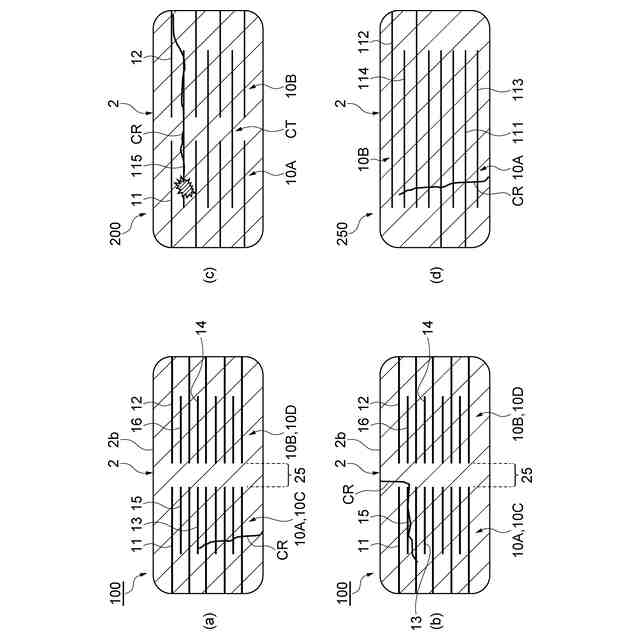

第１の方向から見て、素体は、内部電極が形成されない隙間部を有してよい。この場合、一方のコンデンサ部で発生したクラックの他方のコンデンサ部への進行を抑制できる。
【００１０】
隙間部の第２の方向における幅は、素体の層間厚み以上であってよい。この場合、隙間部において、層間における電圧破壊以上の耐圧性を確保することができる。
（【００１１】以降は省略されています）
