公開番号2025149549
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050272
出願日2024-03-26
発明の名称積層型分波器
出願人TDK株式会社
代理人インフォート弁理士法人,弁理士法人イトーシン国際特許事務所
主分類H03H 7/075 20060101AFI20251001BHJP(基本電子回路)
要約【課題】2つの領域の間でアイソレーションを確保する。

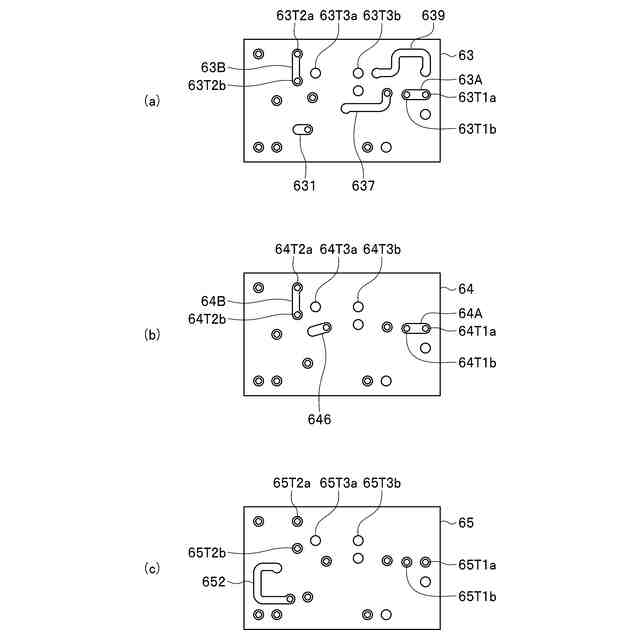

【解決手段】分波器1の積層体50は、第1の領域R1と第2の領域R2を含むと共に、第1の領域R1と第2の領域R2との境界の近傍に配置され且つグランドに接続される構造体81を含んでいる。構造体81は、複数の誘電体層の積層方向に平行な方向に積層された複数の第1の部分構造体を含んでいる。複数の第1の部分構造体の各々は、複数の第1のスルーホールと、複数の第1のスルーホールを接続する第1の導体層とを含んでいる。インダクタL42は、第2の領域R2に配置され且つ構造体81に接続されている。
【選択図】図13
特許請求の範囲【請求項１】
共通端子と、
第１の信号端子と、
第２の信号端子と、
前記共通端子と前記第１の信号端子とを接続する第１の経路と、
前記共通端子と前記第２の信号端子とを接続する第２の経路と、
回路構成上、前記共通端子と前記第２の信号端子との間に設けられた第１のインダクタと、
前記共通端子、前記第１の信号端子、前記第２の信号端子、前記第１の経路、前記第２の経路および前記第１のインダクタを一体化するための積層体であって、積層された複数の誘電体層を含む積層体とを備え、
前記第１の経路は、第１の通過帯域内の周波数の信号を選択的に通過させるように構成され、
前記第２の経路は、前記第１の通過帯域とは異なる第２の通過帯域内の周波数の信号を選択的に通過させるように構成され、
前記積層体は、更に、前記積層体内において隣接する第１の領域および第２の領域を含むと共に、前記第１の領域と前記第２の領域との境界の近傍に配置され且つグランドに接続される第１の構造体を含み、
前記第１の構造体は、前記複数の誘電体層の積層方向に平行な方向に積層された複数の第１の部分構造体を含み、
前記複数の第１の部分構造体の各々は、複数の第１のスルーホールと、前記複数の第１のスルーホールを接続する第１の導体層とを含み、
前記第１のインダクタは、前記第２の領域に配置され且つ前記第１の構造体に接続されていることを特徴とする積層型分波器。
続きを表示（約 1,400 文字）【請求項２】
更に、前記第１の経路に設けられた第１のフィルタと、
前記第２の経路に設けられた第２のフィルタとを備え、
前記第１のフィルタは、前記第１の領域に配置され、
前記第２のフィルタは、前記第１のインダクタを含むと共に、前記第２の領域に配置されていることを特徴とする請求項１記載の積層型分波器。
【請求項３】
前記第１のフィルタと前記第２のフィルタは、いずれも、ハイパスフィルタであることを特徴とする請求項２記載の積層型分波器。
【請求項４】
前記第１のフィルタは、ローパスフィルタであり、
前記第２のフィルタは、ハイパスフィルタであることを特徴とする請求項２記載の積層型分波器。
【請求項５】
更に、第３の信号端子と、
前記共通端子と前記第３の信号端子とを接続する第３の経路と、
回路構成上、前記共通端子と前記第３の信号端子との間に設けられた第２のインダクタとを備え、
前記第３の経路は、前記第１の通過帯域および前記第２の通過帯域の各々とは異なる第３の通過帯域内の周波数の信号を選択的に通過させるように構成され、
前記積層体は、更に、前記積層体内において前記第２の領域に隣接する第３の領域を含むと共に、前記第２の領域と前記第３の領域との境界の近傍に配置され且つ前記グランドに接続される第２の構造体を含み、
前記第２の構造体は、前記積層方向に平行な方向に積層された複数の第２の部分構造体を含み、
前記複数の第２の部分構造体の各々は、複数の第２のスルーホールと、前記複数の第２のスルーホールを接続する第２の導体層とを含み、
前記第２のインダクタは、前記第３の領域に配置され且つ前記第２の構造体に接続されていることを特徴とする請求項１記載の積層型分波器。
【請求項６】
更に、前記第１の経路に設けられた第１のフィルタと、
前記第２の経路に設けられた第２のフィルタと、
前記第３の経路に設けられた第３のフィルタを備え、
前記第１のフィルタは、前記第１の領域に配置され、
前記第２のフィルタは、前記第１のインダクタを含むと共に、前記第２の領域に配置され、
前記第３のフィルタは、前記第２のインダクタを含むと共に、前記第３の領域に配置されていることを特徴とする請求項５記載の積層型分波器。
【請求項７】
前記第１のフィルタは、ローパスフィルタであり、
前記第２のフィルタおよび前記第３のフィルタは、ハイパスフィルタであることを特徴とする請求項６記載の積層型分波器。
【請求項８】
前記第１の構造体は、前記第１のインダクタとは異なる素子を構成するための特定の導体層が接続されていることを特徴とする請求項１記載の積層型分波器。
【請求項９】
前記第１の構造体は、前記積層方向において互いに反対側に位置する第１端および第２端を有し、
前記特定の導体層は、前記第１端と前記第２端との間において前記第１の構造体に接続されていることを特徴とする請求項８記載の積層型分波器。
【請求項１０】
前記特定の導体層は、キャパシタを構成するためのキャパシタ用導体層を含むことを特徴とする請求項８記載の積層型分波器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、互いに周波数が異なる複数の信号を分離する分波器に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
小型移動体通信機器では、システムおよび使用周波数帯域が異なる複数のアプリケーションで共通に使用されるアンテナを設け、このアンテナが送受信する複数の信号を、分波器を用いて分離する構成が広く用いられている。
【０００３】
一般的に、第１の周波数帯域内の周波数の第１の信号と、第１の周波数帯域よりも高い第２の周波数帯域内の周波数の第２の信号を分離する分波器は、共通ポートと、第１の信号ポートと、第２の信号ポートと、共通ポートから第１の信号ポートに至る第１の信号経路に設けられた第１のフィルタと、共通ポートから第２の信号ポートに至る第２の信号経路に設けられた第２のフィルタとを備えている。
【０００４】
近年、小型移動体通信機器の小型化、省スペース化が市場から要求されており、その通信機器に用いられる分波器の小型化も要求されている。小型化に適した分波器としては、積層された複数の誘電体層と複数の導体層とを含む積層体を用いたものが知られている。
【０００５】
特許文献１には、誘電体が積層されて構成された積層体と、第１の領域に配置された第１のフィルタと、第２の領域に配置された第２のフィルタと、第１の領域のうち第２の領域に隣り合う領域に配置された導電部材とを備えた積層複合フィルタ装置が開示されている。導電部材は、積層方向に延びている。導電部材の一方端は接地され、導電部材の他方端は第１のフィルタのインダクタに接続されている。
【先行技術文献】
【特許文献】
【０００６】
国際公開第２０１９／２４４４８１号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
近年、小型移動体通信機器の小型化、省スペース化が市場から要求されており、その通信機器に用いられる分波器の小型化も要求されている。しかし、分波器を小型化すると、第１のフィルタと第２のフィルタとの間のアイソレーションが低下するという問題が生じていた。
【０００８】
特許文献１では、柱状の導電部材によって、第１のフィルタと第２のフィルタとの間をシールドしている。しかし、分波器を更に小型化すると、柱状の導電部材では不十分な場合があった。
【０００９】
本発明はかかる問題点に鑑みてなされたもので、その目的は、２つの領域の間でアイソレーションを確保することができる分波器を提供することにある。
【課題を解決するための手段】
【００１０】
本発明の積層型分波器は、共通端子と、第１の信号端子と、第２の信号端子と、共通端子と第１の信号端子とを接続する第１の経路と、共通端子と第２の信号端子とを接続する第２の経路と、回路構成上、共通端子と第２の信号端子との間に設けられた第１のインダクタと、共通端子、第１の信号端子、第２の信号端子、第１の経路、第２の経路および第１のインダクタを一体化するための積層体であって、積層された複数の誘電体層を含む積層体とを備えている。第１の経路は、第１の通過帯域内の周波数の信号を選択的に通過させるように構成されている。第２の経路は、第１の通過帯域とは異なる第２の通過帯域内の周波数の信号を選択的に通過させるように構成されている。
（【００１１】以降は省略されています）
