公開番号2025154703
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057848
出願日2024-03-29
発明の名称電子部品及び電子部品の製造方法
出願人TDK株式会社
代理人個人,個人,個人
主分類H01F 27/29 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】素体と端子電極との接合強度の向上が図れる電子部品及び電子部品の製造方法を提供する。

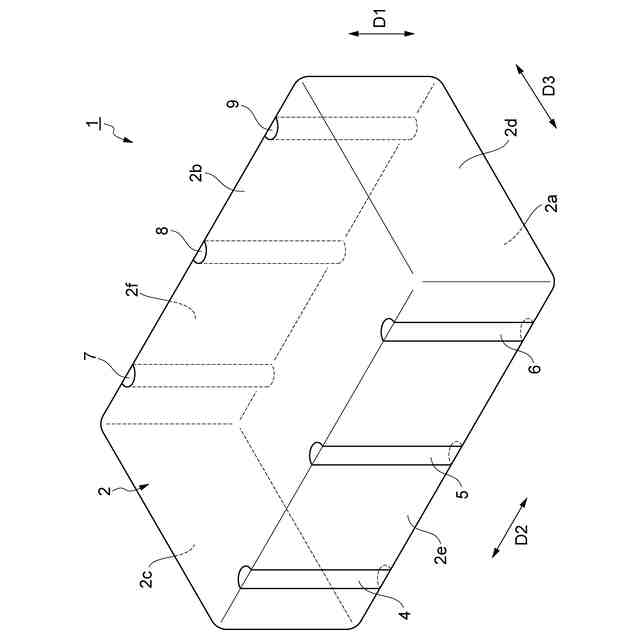

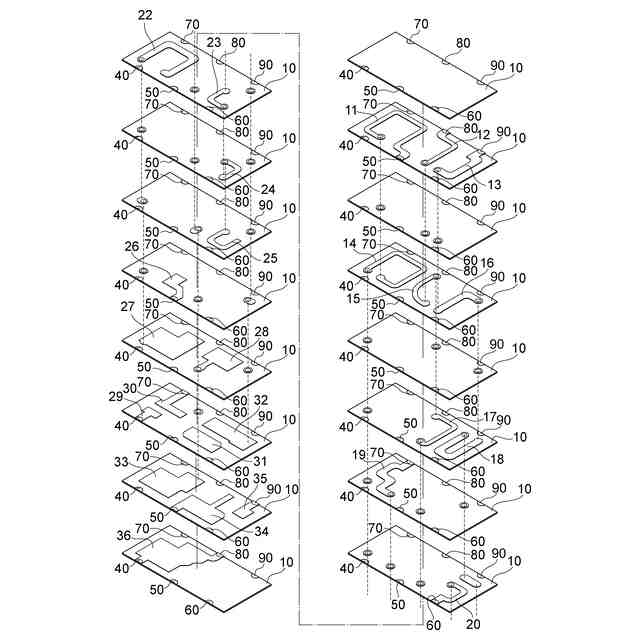

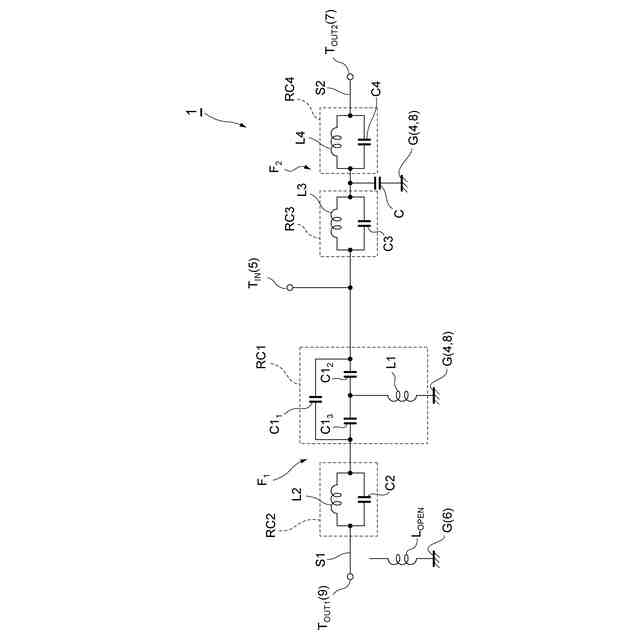

【解決手段】電子部品1は、互いに対向している一対の主面2a,2bと、一対の主面2a,2bを連結している四つの側面2c,2d,2e,2fと、を有する素体2と、側面2e,2fにおいて、素体2に埋設して配置されている第一端子電極4、第二端子電極5、第三端子電極6、第四端子電極7、第五端子電極8及び第六端子電極9と、を備え、第一端子電極4、第二端子電極5、第三端子電極6、第四端子電極7、第五端子電極8及び第六端子電極9は、複数の端子導体40,50,60,70,80,90を含んで構成されており、複数の端子導体40,50,60,70,80,90の少なくとも一つの端子導体40,50,60,70,80,90は、第一方向D1に対して傾斜するテーパー面を有している。
【選択図】図1
特許請求の範囲【請求項１】
互いに対向している一対の主面と、一対の前記主面を連結している四つの側面と、を有する素体と、
四つの前記側面のうちの少なくとも一つの側面において、前記素体に埋設して配置されている端子電極と、を備え、
前記端子電極は、複数の端子導体を含んで構成されており、
複数の前記端子導体の少なくとも一つの前記端子導体は、一対の前記主面の対向方向に対して傾斜するテーパー面を有している、電子部品。
続きを表示（約 990 文字）【請求項２】
前記端子電極は、一対の前記主面及び前記側面のそれぞれに露出しており、
前記端子電極の表面は、一対の前記主面及び前記側面から突出していない、請求項１に記載の電子部品。
【請求項３】
複数の前記端子導体は、前記側面に直交する方向から見て、当該側面において、前記対向方向に直交する方向において連結して並んで配置されている、請求項１又は２に記載の電子部品。
【請求項４】
前記端子電極は、一対の前記主面のそれぞれに露出しており、
一方の前記主面に露出する前記端子電極の形状と、他方の前記主面に露出する前記端子電極の形状とが異なる、請求項３に記載の電子部品。
【請求項５】
前記端子導体の前記テーパー面は、前記対向方向から見て、湾曲形状を呈している、請求項１又は２に記載の電子部品。
【請求項６】
前記端子電極は、一対の前記主面のそれぞれに露出しており、
一方の前記主面に露出する前記端子電極の面積と、他方の前記主面に露出する前記端子電極の面積とが異なる、請求項１又は２に記載の電子部品。
【請求項７】
互いに対向している一対の主面と、一対の前記主面を連結している四つの側面と、を有する素体と、
四つの前記側面のうちの少なくとも一つの側面において、前記素体に埋設して配置されている端子電極と、を備え、
前記端子電極は、複数の端子導体を含んで構成されており、一対の前記主面の対向方向において凹凸を有している、電子部品。
【請求項８】
前記端子電極は、一対の前記主面及び前記側面のそれぞれに露出しており、
前記端子電極の表面は、一対の前記主面及び前記側面から突出していない、請求項７に記載の電子部品。
【請求項９】
複数の前記端子導体は、前記側面に直交する方向から見て、当該側面において、前記対向方向に直交する方向において連結して並んで配置されている、請求項１又は２に記載の電子部品。
【請求項１０】
前記端子導体は、一対の前記主面の対向方向に対して傾斜するテーパー面を有しており、前記対向方向から見て、湾曲形状を呈している、請求項７又は８に記載の電子部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子部品及び電子部品の製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
電子部品として、互いに対向している一対の主面と、一対の主面を連結している四つの側面と、を有する素体と、四つの側面のそれぞれに配置されている複数の端子電極と、を備えるものが知られている（たとえば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１３５１３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の一側面は、素体と端子電極との接合強度の向上が図れる電子部品及び電子部品の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００５】
（１）本発明の一側面に係る電子部品は、互いに対向している一対の主面と、一対の主面を連結している四つの側面と、を有する素体と、四つの側面のうちの少なくとも一つの側面において、素体に埋設して配置されている端子電極と、を備え、端子電極は、複数の端子導体を含んで構成されており、複数の端子導体の少なくとも一つの端子導体は、一対の主面の対向方向に対して傾斜するテーパー面を有している。
【０００６】

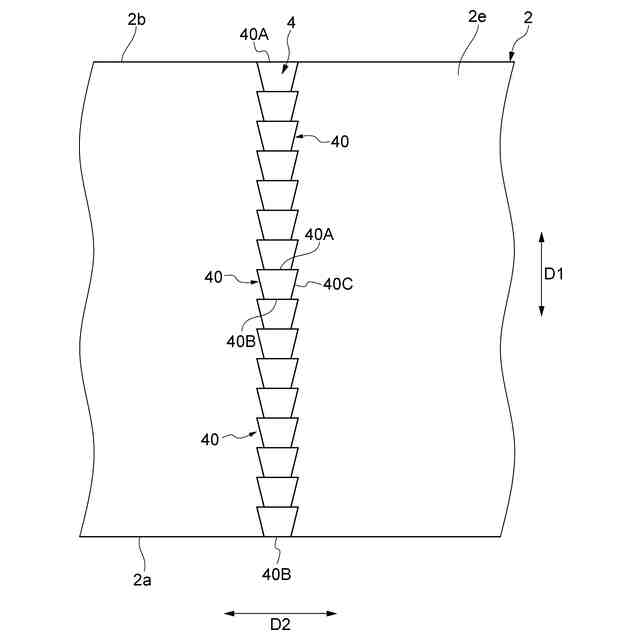

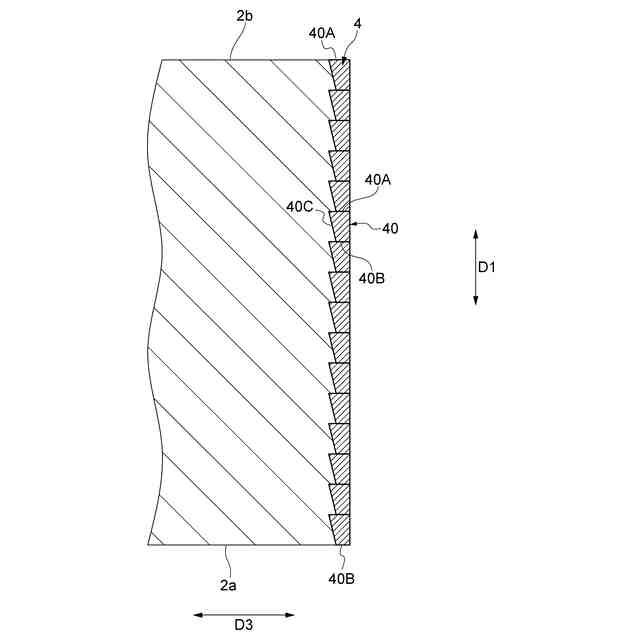

本発明の一側面に係る電子部品では、複数の端子導体の少なくとも一つの端子導体は、一対の主面の対向方向に対して傾斜するテーパー面を有している。これにより、電子部品では、端子電極において、テーパー面の部分に素体が入り込む。そのため、電子部品では、アンカー効果によって、素体と端子電極との密着性を高めることができる。したがって、電子部品では、素体と端子電極との接合強度の向上が図れる。
【０００７】
（２）上記（１）の電子部品において、端子電極は、一対の主面及び側面のそれぞれに露出しており、端子電極の表面は、一対の主面及び側面から突出していなくてもよい。この構成では、端子電極が一対の主面のそれぞれから突出しないため、電子部品において、一対の主面を平坦にすることができる。
【０００８】
（３）上記（１）又は（２）の電子部品において、複数の端子導体は、側面に直交する方向から見て、当該側面において、対向方向に直交する方向において連結して並んで配置されていてもよい。この構成では、素体の側面において、上記対向方向に直交する方向に延在する（幅広な）端子電極を形成できる。
【０００９】

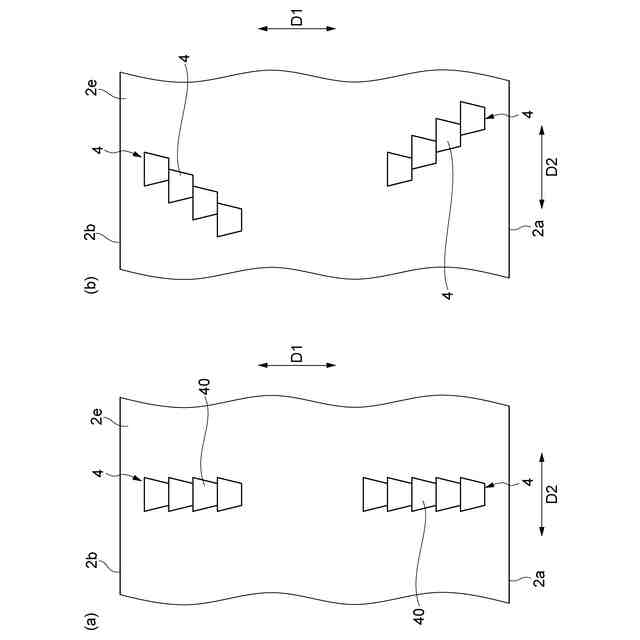

（４）上記（３）の電子部品において、端子電極は、一対の主面のそれぞれに露出しており、一方の主面に露出する端子電極の形状と、他方の主面に露出する前記端子電極の形状とが異なっていてもよい。この構成では、電子部品の方向（実装方向）を一見して認識することができる。
【００１０】
（５）上記（１）～（４）のいずれかひとつの電子部品において、端子導体のテーパー面は、対向方向から見て、湾曲形状を呈していてもよい。この構成では、端子導体の全周がテーパー面となるため、アンカー効果をより効果的に得ることができる。したがって、電子部品では、素体と端子電極との密着性をより一層高めることができる。
（【００１１】以降は省略されています）
