特許ウォッチ

公開番号2025104738
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222754
出願日2023-12-28
発明の名称熱可塑性材料用組成物
出願人株式会社大阪ソーダ
代理人
主分類C08L 33/06 20060101AFI20250703BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】常態物性を維持するとともに、低硬度、優れた引張永久歪み性を有する熱可塑性材料を提供することを課題とする。
【解決手段】アクリル酸アルキルエステルに由来する構成単位、および/またはアクリル酸アルコキシアルキルエステルに由来する構成単位(a)45～89.5質量%、炭素数3～16のアルキル基を有するメタクリル酸アルキルエステルに由来する構成単位(b)10～50質量%、架橋性モノマーに由来する構成単位(c)0.5～5.5質量%を含有するアクリル共重合体(A)と、熱可塑性ポリエステル樹脂(B)、及び曲げ弾性率が30MPa以上であって、ソフトセグメントとしてポリエステル単位を有する熱可塑性ポリエステルエラストマー(C)を含有する熱可塑性材料用組成物、及び熱可塑性材料用組成物から得られる熱可塑性材料である。
【選択図】なし
特許請求の範囲【請求項１】
アクリル酸アルキルエステルに由来する構成単位、および／またはアクリル酸アルコキシアルキルエステルに由来する構成単位（ａ）４５～８９．５質量％、炭素数３～１６のアルキル基を有するメタクリル酸アルキルエステルに由来する構成単位（ｂ）１０～５０質量％、架橋性モノマーに由来する構成単位（ｃ）０．５～５．５質量％を含有するアクリル共重合体（Ａ）、熱可塑性ポリエステル樹脂（Ｂ）、曲げ弾性率が３０ＭＰａ以上であって、ソフトセグメントとしてポリエステル単位を有する熱可塑性ポリエステルエラストマー（Ｃ）を含有する熱可塑性材料用組成物。
続きを表示（約 340 文字）【請求項２】
アクリル共重合体１００質量部に対して、熱可塑性ポリエステル樹脂（Ｂ）と熱可塑性ポリエステルエラストマー（Ｃ）との合計において５～９５質量部含有する請求項１に記載の熱可塑性材料用組成物。
【請求項３】
さらに、アクリル共重合体を架橋させる架橋剤（Ｄ）を含有する請求項１に記載の熱可塑性材料用組成物。
【請求項４】
請求項１～３いずれかに記載の熱可塑性材料用組成物から得られる熱可塑性材料。
【請求項５】
熱可塑性エラストマーである請求項４に記載の熱可塑性材料。
【請求項６】
請求項１～３いずれかに記載の熱可塑性材料用組成物を混練機中で混練しながらアクリル共重合体を架橋する熱可塑性材料の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、常態物性を維持するとともに、低硬度、優れた引張永久歪み性を有する熱可塑性材料のための熱可塑性材料用組成物、熱可塑性材料およびその製造方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
一般に、アクリルゴムは、耐熱性や耐油性等に優れ、自動車用部品やシール材、パッキン、チューブ等に広く用いられている。従来、耐熱性の観点からアクリルゴムは加硫工程を経て架橋体として用いられている。
【０００３】
近年、ゴム弾性を有する軟質材料である熱可塑性エラストマーが、加硫ゴムを代替する材料として、自動車部品、家電部品等の分野で多用されている。特に従来加硫ゴムが使用されていた分野では、低硬度で永久歪み性に優れる等の機械特性が安定していることが必要とされる。
【０００４】
シール性に優れる熱可塑性エラストマーとしては、アクリル酸アルキルエステル単量体またはアクリル酸アルコキシアルキルエステル単量体から選ばれる少なくとも１種と、側鎖に架橋性基であるエポキシ基を有する単量体とを含むアクリルゴムと、熱可塑性ポリエステルと、架橋剤とを含む。これにより、機械的強度および永久歪み性に優れる熱可塑性エラストマーが提案されている（特許文献１参照）。
特許文献２には、（ａ）カルボキシル基含有アクリルゴム、（ｂ）ポリエステル系重合体（ｃ）エポキシ基含有重合体を含む熱可塑性エラストマー組成物が提案されている。しかしながら、いずれの先行文献においても、機械的強度および永久ひずみ性にすぐれるものの、低硬度の組成物を得られないあるいは得ようとアクリルゴム組成を多くすると加工性が劣るという課題があった。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－２１０８７３号公報
特許６４４３６５９号広報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本願発明の課題は、常態物性を維持するとともに、低硬度、優れた引張永久歪み性を有する熱可塑性材料を提供するための熱可塑性材料用組成物、熱可塑性材料用組成物より得られる熱可塑性材料を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明者らは、アクリル酸アルキルエステルに由来する構成単位、および／またはアクリル酸アルコキシアルキルエステルに由来する構成単位（ａ）４５～８９．５質量％、炭素数３～１６のアルキル基を有するメタクリル酸アルキルエステルに由来する構成単位（ｂ）１０～５０質量％、架橋性モノマーに由来する構成単位（ｃ）０．５～５．５質量％を含有するアクリル共重合体（Ａ）と、熱可塑性ポリエステル樹脂（Ｂ）、及び曲げ弾性率が３０ＭＰａ以上であって、ソフトセグメントとしてポリエステル単位を有する熱可塑性ポリエステルエラストマー（Ｃ）を含有する熱可塑性材料用組成物、及び熱可塑性材料用組成物から得られる熱可塑性材料により、上記課題を解決することを見出し、本発明を完成するに至った。
【０００８】
すなわち、本発明は、以下に関する。
項１アクリル酸アルキルエステルに由来する構成単位、および／またはアクリル酸アルコキシアルキルエステルに由来する構成単位（ａ）４５～８９．５質量％、炭素数３～１６のアルキル基を有するメタクリル酸アルキルエステルに由来する構成単位（ｂ）１０～５０質量％、架橋性モノマーに由来する構成単位（ｃ）０．５～５．５質量％を含有するアクリル共重合体（Ａ）と、熱可塑性ポリエステル樹脂（Ｂ）、曲げ弾性率が３０ＭＰａ以上であって、ソフトセグメントとしてポリエステル単位を有する熱可塑性ポリエステルエラストマー（Ｃ）を含有する熱可塑性材料用組成物。
項２アクリル共重合体１００質量部に対して、熱可塑性ポリエステル樹脂（Ｂ）と熱可塑性ポリエステルエラストマー（Ｃ）との合計において５～９５質量部含有する項１に記載の熱可塑性材料用組成物。
項３さらに、アクリル共重合体を架橋させる架橋剤（Ｄ）を含有する項１に記載の熱可塑性材料用組成物。
項４項１～３いずれかに記載の熱可塑性材料用組成物から得られる熱可塑性材料。
項５熱可塑性エラストマーである請求項４に記載の熱可塑性材料。
項６項１～３いずれかに記載の熱可塑性材料用組成物を混練機中で混練しながらアクリル共重合体を架橋する熱可塑性材料の製造方法。
【発明の効果】
【０００９】
本発明の熱可塑性材料は常態物性を維持するとともに、低硬度、優れた引張永久歪み性を有するために、自動車用部品やシール材、パッキン、チューブ等として有用である。
【発明を実施するための形態】
【００１０】
以下に、本発明について詳細に説明する。

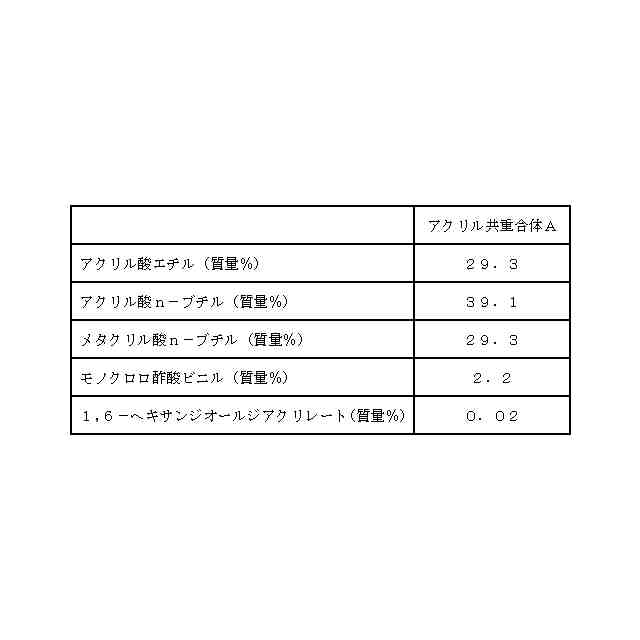

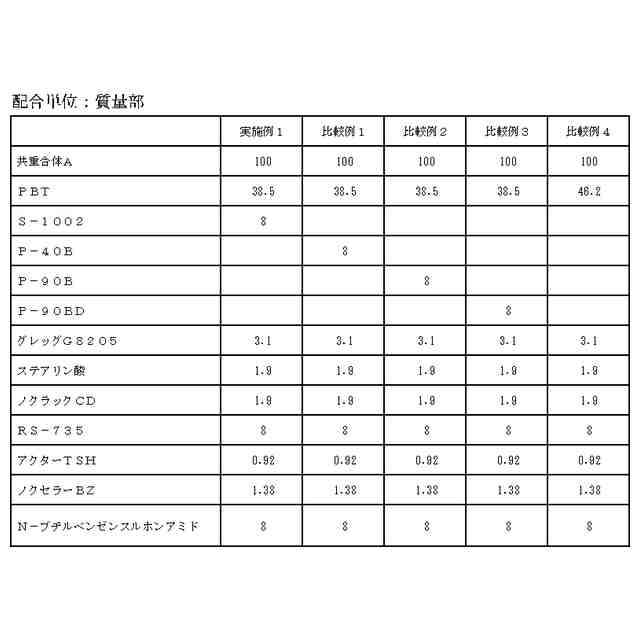

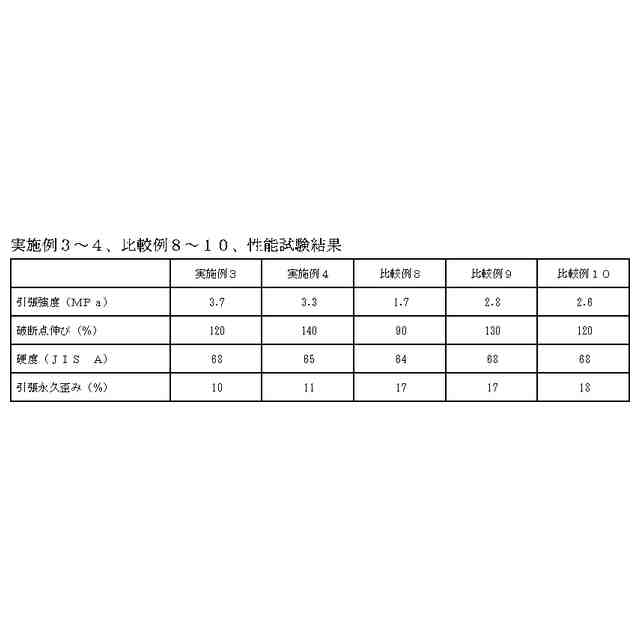

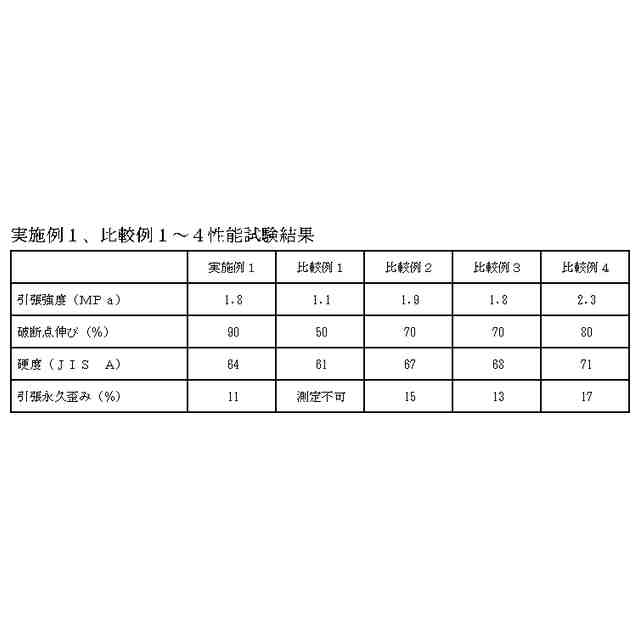

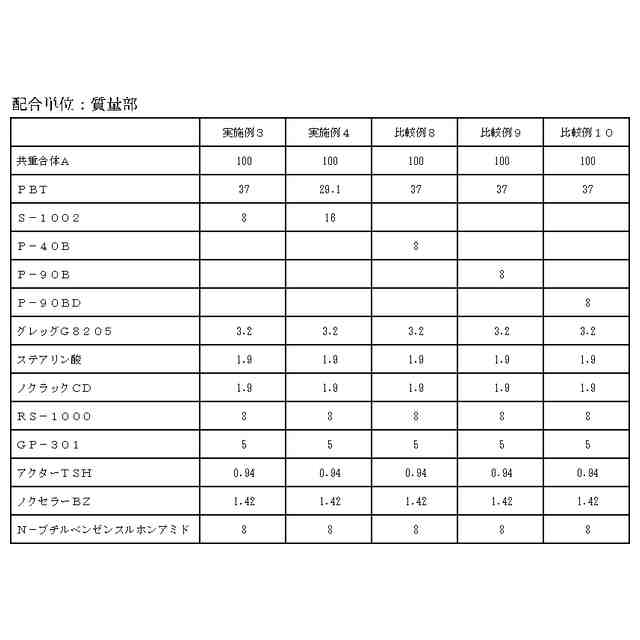

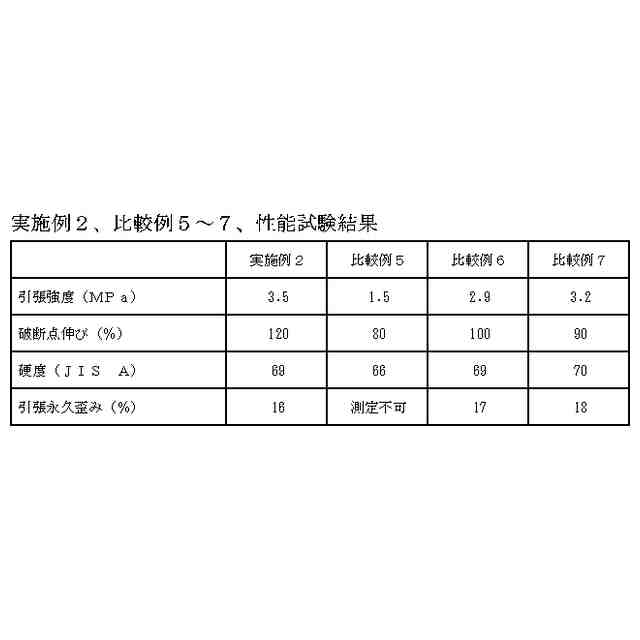

（【００１１】以降は省略されています）

関連特許
