TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025104562
公報種別
公開特許公報(A)
公開日
2025-07-10
出願番号
2023222455
出願日
2023-12-28
発明の名称
硬化性組成物
出願人
株式会社カネカ
代理人
主分類
C08L
71/02 20060101AFI20250703BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約
【課題】本発明は、優れた熱伝導性を得るために熱伝導性充填材を高充填されていても、硬化後に十分な接着強度を示す、反応性ケイ素基を有する重合体を含む、硬化性組成物を提供する。
【解決手段】末端あたりの反応性ケイ素基を平均0.85個以上有し、数平均分子量が3,000を超える重合体(A)と熱伝導性充填材(B)とを含む硬化性組成物であって、硬化性組成物中、前記重合体(A)を2~5.9質量%、前記熱伝導性充填材(B)を85~94質量%含む、硬化性組成物。
【選択図】なし
特許請求の範囲
【請求項1】
末端あたりの反応性ケイ素基を平均0.85個以上有し、数平均分子量が3,000を超える重合体(A)と熱伝導性充填材(B)とを含む硬化性組成物であって、硬化性組成物中、前記重合体(A)を2~5.9質量%、前記熱伝導性充填材(B)を85~94質量%含む、硬化性組成物。
続きを表示(約 160 文字)
【請求項2】
前記重合体(A)の末端あたりの反応性ケイ素基が平均して0.90以上である、請求項1に記載の硬化性組成物。
【請求項3】
前記重合体(A)の数平均分子量が10,000以上である、請求項1に記載の硬化性組成物。
【請求項4】
請求項1に記載の硬化性組成物を硬化させてなる硬化物。
発明の詳細な説明
【技術分野】
【0001】
本発明は、優れた性能を得るために充填材を高充填されていても、硬化後に十分な接着強度を示す、反応性ケイ素基を有する重合体を含む硬化性組成物に関する。
続きを表示(約 1,500 文字)
【背景技術】
【0002】
ケイ素原子上に水酸基または加水分解性基を有し、シロキサン結合を形成し得るシリル基(以下、「反応性ケイ素基」という)を有する有機重合体は、湿分反応性ポリマーとして知られている。この重合体は、硬化触媒の存在下、空気中などの水分と反応し、柔軟性を有するゴム状硬化物を形成することから、シーリング材や接着剤、コーティング材、塗料、粘着剤などの多くの工業製品で利用されている。
【0003】
このような反応性ケイ素基を有する重合体を得るには、例えば、金属触媒存在下、アリル基含有有機重合体とヒドロシラン化合物をヒドロシリル化反応させる方法が挙げられる。特に、特許文献1~3には、高シリル化率の反応性ケイ素基を有する有機重合体を得る方法として、第8族金属触媒と、特定の構造を有するカルボン酸化合物を含む助触媒を組み合わせる方法が開示されており、この方法で得られる重合体を含む硬化性組成物は、高いモジュラスを示すことが知られている。
【0004】
上記のような重合体は、その用途や要求特性に合わせて、可塑剤や、充填材、接着性付与剤、硬化触媒など、種々の添加剤を組み合わせて、硬化性組成物として市場に提供される。
【0005】
近年、パソコン、携帯電話、PDAなどの電子機器や、LED、EL等の照明及び表示機器などの著しい性能向上に伴い発熱量も著しく増加しているが、それらの構成電子部品を効率よく冷却させるために、反応性ケイ素基含有化合物とそれを架橋させる架橋性化合物、熱伝導性充填材を組み合わせた硬化性組成物が特許文献4で提案されている。この硬化性組成物は、電子部品等の発熱体と放熱部材の間に介在させ、効率よく放熱させる目的で使用されている。
【0006】
熱伝導性充填材を含む硬化性組成物は、熱伝導性充填材を高充填にするほど熱伝導率は向上する。また、電子部品等の組み立てや基盤との接続方法などに用いられる導電性接着剤を良好な導体とするために銀粒子を高充填したり、難燃接着剤に十分な難燃効果を付与するために水酸化アルミニウム粉末などの難燃剤を高充填したりと、反応性ケイ素基を有する重合体に種々充填材を高充填する必要がある事例は多岐にわたる。
【先行技術文献】
【特許文献】
【0007】
特開2023-162803号公報
WO2023/210582号公報
WO2023/210586号公報
特開2011-122000号公報
【発明の概要】
【発明が解決しようとする課題】
【0008】
熱伝導性充填材を含む硬化性組成物は、ハイブリッド車や電気自動車等の電子部品の熱対策として高い放熱性能の要求が高まっていることから、組成物中の熱伝導性充填材の割合を極限まで高める必要がある。そのため、硬化性組成物の部材接着に寄与する、接着付与成分の量を極限まで減らさねばならず、硬化後の強度が不十分であるという問題があった。
【0009】
そこで本発明では、優れた熱伝導性を得るために熱伝導性充填材を高充填されていても、硬化後に十分な接着強度を示す、反応性ケイ素基を有する重合体を含む硬化性組成物を提供することを目的とする。
【課題を解決するための手段】
【0010】
本発明者らは、前記の課題を解決するために鋭意検討を重ねた結果、硬化後に高い強度を示す反応性ケイ素基を有する重合体の中でも、末端のシリル化率を高めた重合体を使用することで、充填材を高充填されていても、良好な接着強度を示す硬化性組成物が得られることを見出し、本発明に至った。

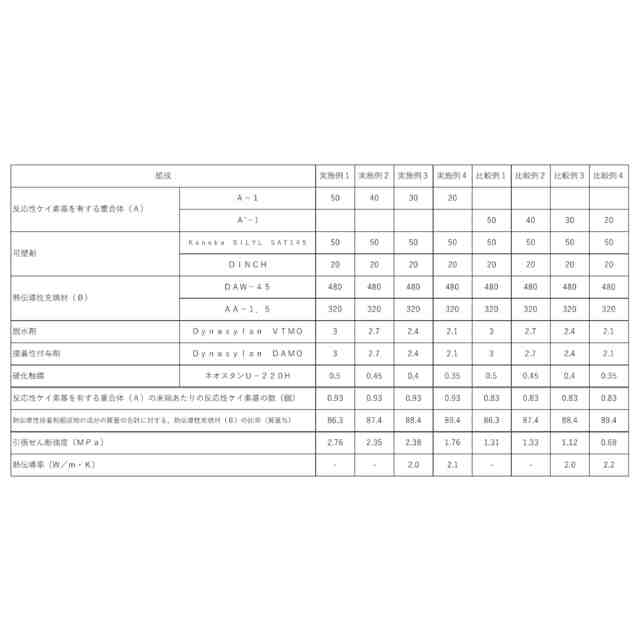

(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
株式会社カネカ
植毛装置
9日前
株式会社カネカ
剃刀の持手
3日前
株式会社カネカ
生体内留置具
9日前
株式会社カネカ
結晶化促進剤
3日前
株式会社カネカ
硬化性組成物
1日前
株式会社カネカ
医療用穿刺針の製造方法
8日前
株式会社カネカ
硬化性組成物および硬化物
4日前
株式会社カネカ
硬化性組成物および硬化物
3日前
株式会社カネカ
硬化性組成物および硬化物
4日前
株式会社カネカ
硬化性組成物および硬化物
4日前
株式会社カネカ
硬化性組成物および硬化物
4日前
株式会社カネカ
モダクリル樹脂の製造方法
8日前
株式会社カネカ
カテーテル及びカテーテルシステム
2日前
株式会社カネカ
ポリヒドロキシアルカン酸の製造方法
4日前
株式会社カネカ
ゴム組成物、ゴム製品、および空気入りタイヤ
1日前
株式会社カネカ
カテーテルハンドルおよびそれを備えたカテーテル
9日前
株式会社カネカ
太陽電池モジュールおよび太陽電池モジュール製造方法
8日前
株式会社カネカ
パン酵母の菌株識別用プライマーセット又はプライマーセットの組み合わせ、及びパン酵母の菌株識別方法
10日前
株式会社カネカ
ポリプロピレン系樹脂押出発泡粒子、押出発泡粒子成形体、及びポリプロピレン系樹脂押出発泡粒子の製造方法
4日前
株式会社エービーシー商会
太陽電池モジュールの固定構造及び固定方法
1日前
東ソー株式会社
摺動部材
1か月前
東ソー株式会社
ゴム組成物
1か月前
東ソー株式会社
加飾フィルム
1か月前
東レ株式会社
CPUソケット
2か月前
東ソー株式会社
加飾フィルム
1か月前
東レ株式会社
CPUソケット
2か月前
株式会社カネカ
硬化性組成物
1日前
東ソー株式会社
加飾フィルム
1か月前
ユニチカ株式会社
ビスマレイミド
1か月前
東レ株式会社
ポリエステルフィルム
8日前
花王株式会社
樹脂組成物
1日前
愛知電機株式会社
加熱処理設備
23日前
アイカ工業株式会社
光硬化性樹脂組成物
1か月前
富士フイルム株式会社
組成物
22日前
株式会社大阪ソーダ
熱可塑性材料用組成物
1日前
東レ株式会社
ポリプロピレン系樹脂フィルム
1か月前
続きを見る
他の特許を見る
