公開番号2025097197
公報種別公開特許公報(A)
公開日2025-06-30
出願番号2023213351
出願日2023-12-18
発明の名称子宮頸部挿入用カテーテル
出願人株式会社カネカ
代理人弁理士法人アスフィ国際特許事務所
主分類A61B 17/435 20060101AFI20250623BHJP(医学または獣医学;衛生学)
要約【課題】操作性を向上させることができ、侵襲性を低減させることができるものであって、子宮頸部に挿入しやすくすることができる子宮頸部挿入用カテーテルを提供する。

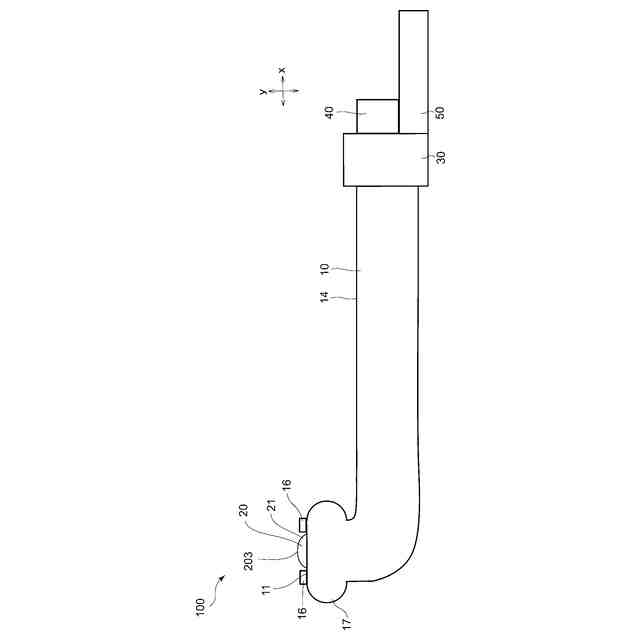

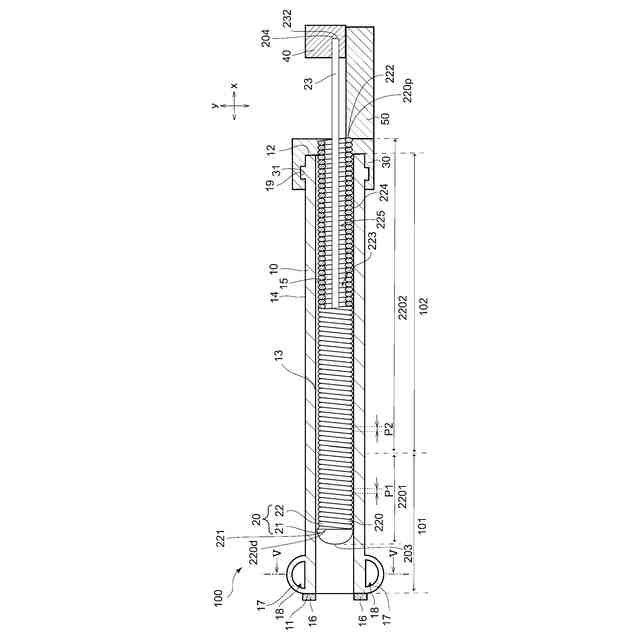

【解決手段】内腔13を有している第1シャフト10と、先端チップ21とコイル22とコアワイヤ23とを有しているガイドワイヤ部材20と、を備え、ガイドワイヤ部材20は第1シャフト10の内腔13に配置された状態で第1シャフト10に対して移動可能であり、自然状態においてコイル22は線材220の線径よりも大きいピッチP1を有している第1部分2201と第1部分2201よりも近位側に位置しており第1部分2201よりも小さいピッチP2を有している第2部分2202とを有しており、自然状態において第1シャフト10が湾曲している湾曲区間101を有している子宮頸部挿入用カテーテル100。
【選択図】図2
特許請求の範囲【請求項１】
第１端と、前記第１端よりも近位側に位置している第２端と、前記第１端から前記第２端まで延在している内腔と、を有している第１シャフトと、
先端チップと、第１端と前記第１端よりも近位側に位置している第２端を有している線材が巻回しているコイルであって前記線材の第１端が前記先端チップに接続されているコイルと、前記先端チップに接続されており前記コイルの内腔に配置されているコアワイヤと、を有しているガイドワイヤ部材と、を備え、
前記ガイドワイヤ部材は前記第１シャフトの内腔に配置された状態で前記第１シャフトに対して移動可能であり、
自然状態において、前記コイルは、前記線材の線径よりも大きいピッチを有している第１部分と、前記第１部分よりも近位側に位置しており前記第１部分よりも小さいピッチを有している第２部分と、を有しており、
自然状態において前記第１シャフトが湾曲している湾曲区間を有している子宮頸部挿入用カテーテル。
続きを表示（約 790 文字）【請求項２】
前記第１シャフトはその第２端部に第１係合部を有しており、
前記子宮頸部挿入用カテーテルは、前記第１係合部に着脱可能に構成されている第２係合部を有する係合部材を有し、
前記係合部材は、前記コイルの第２端部が接続されており、前記コアワイヤが接続されていない請求項１に記載の子宮頸部挿入用カテーテル。
【請求項３】
前記第１係合部は、凹部、凸部、雄ネジ、または雌ネジであり、
前記第２係合部は、凸部、凹部、雌ネジ、または雄ネジである請求項２に記載の子宮頸部挿入用カテーテル。
【請求項４】
前記コアワイヤは、第１端と、前記第１端よりも近位側に位置している第２端を有しており、
前記コアワイヤの第２端部が接続されており、前記コイルが接続されていない接続部材と、前記接続部材を支持する支持部と、をさらに有する請求項１～３のいずれか一項に記載の子宮頸部挿入用カテーテル。
【請求項５】
自然状態において、前記湾曲区間よりも近位側に位置しており、前記第１シャフトが直線状に延在している直線区間を有している請求項１～３のいずれか一項に記載の子宮頸部挿入用カテーテル。
【請求項６】
前記湾曲区間に前記第１部分が位置しており、前記直線区間に前記第２部分が位置している請求項５に記載の子宮頸部挿入用カテーテル。
【請求項７】
前記第１シャフトの第１端部に感圧センサーが設けられている請求項１～３のいずれか一項に記載の子宮頸部挿入用カテーテル。
【請求項８】
前記第１シャフトは、その第１端部に、前記第１シャフトの径方向外方に膨出している膨出部を有しており、前記膨出部の内部には気体が封入されている請求項１～３のいずれか一項に記載の子宮頸部挿入用カテーテル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、胚移植または人工授精の際に用いられる子宮頸部挿入用カテーテルに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
不妊治療において、人工授精や体外受精、顕微授精、胚移植等が行われている。体外受精とは、培養液内に配置されている卵子のまわりに精子を注入して受精させる方法である。顕微授精とは、顕微鏡下において、細いガラス管を用いて精子を卵子に注入して受精させる方法である。胚移植とは、体外受精や顕微授精が施されることによって受精し、成長した胚を、適切なタイミングで患者の子宮に移植する方法である。人工授精とは、培養液で洗浄した精子を子宮内に注入することで精子が卵子のところまでたどり着く確率を上げるための方法である。
【０００３】
胚移植を行う際には、例えば、特許文献１に記載されているような胚移植用器具が用いられている。
【０００４】
特許文献１には、先端から後端まで貫通した通路と球状膨出部を備える可撓性シースと、該可撓性シース内に抜去可能に挿入されており先端が可撓性シースの先端面とほぼ等しいもしくは若干突出する可撓性スタイレットと、可撓性スタイレットを抜去した状態の可撓性シース内に挿入可能であって該可撓性シースの先端より所定長さ突出可能な柔軟先端部を備える移植用チューブ体とを備える胚移植用器具について記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００４－１２９７８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に記載されている胚移植用器具は、可撓性シースの内腔に可撓性スタイレットが配置されており、一部が湾曲しているものであった。しかしながら、子宮頸管の狭窄または屈曲のために子宮内に内腔に可撓性スタイレットが配置されている可撓性シースの先端部を配置することが難しい症例も少なくない。このような症例である場合、可撓性スタイレットが配置されている可撓性シースに力が加えられても屈曲している部分がさらに曲がる方向に力が逃げてしまうことで該シースを進めたい方向にまっすぐ力を加えることが困難であった。このような症例の場合には、子宮頸部の組織を器具でつかんだ状態で引っ張ったり、鑷子を用いて可撓性スタイレットが配置されている可撓性シースの先端部を子宮頸部内に押し込んだりしていた。このため、医師の技量によっては可撓性シースを子宮内に配置するまでに多くの時間を要したり、組織からの出血を伴ったりする場合があり、操作性や侵襲性の観点において課題があった。
【０００７】
本発明は前記事情に鑑みてなされたものであり、その目的は、操作性を向上させることができ、侵襲性を低減させることができ、子宮頸部に挿入しやすい子宮頸部挿入用カテーテルを提供することにある。
【課題を解決するための手段】
【０００８】
上記課題を解決できた本発明の実施の形態に係る子宮頸部挿入用カテーテルとは以下の通りである。
［１］第１端と、前記第１端よりも近位側に位置している第２端と、前記第１端から前記第２端まで延在している内腔と、を有している第１シャフトと、
先端チップと、第１端と前記第１端よりも近位側に位置している第２端を有している線材が巻回しているコイルであって前記線材の第１端が前記先端チップに接続されているコイルと、前記先端チップに接続されており前記コイルの内腔に配置されているコアワイヤと、を有しているガイドワイヤ部材と、を備え、
前記ガイドワイヤ部材は前記第１シャフトの内腔に配置された状態で前記第１シャフトに対して移動可能であり、
自然状態において、前記コイルは、前記線材の線径よりも大きいピッチを有している第１部分と、前記第１部分よりも近位側に位置しており前記第１部分よりも小さいピッチを有している第２部分と、を有しており、
自然状態において前記第１シャフトが湾曲している湾曲区間を有している子宮頸部挿入用カテーテル。
【０００９】

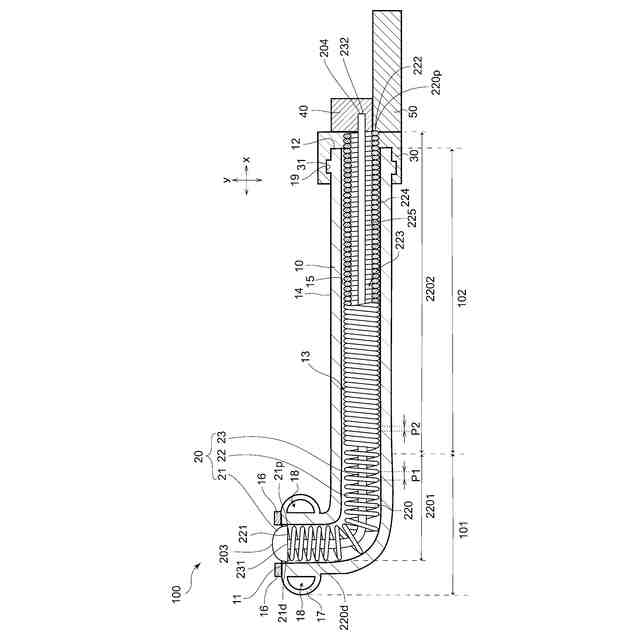

本発明の実施の形態に係る子宮頸部挿入用カテーテルにおいては、ガイドワイヤ部材のうちのコアワイヤを遠位側から近位側に向かって動かしたり、ガイドワイヤ部材のうちのコアワイヤを近位側から遠位側に向かって動かしたりすることでガイドワイヤ部材の進行方向を調節しやすくすることができる。これにより、子宮頸部挿入用カテーテルの操作性を向上させることができ、侵襲性を低減させることができる。また、コイルに対してコアワイヤを遠位側から近位側に向かって移動させることで、自然状態においてコイルの第１部分を構成していたピッチが狭くなる。これにより、ガイドワイヤ部材の遠位端部の剛性を高くすることができるので、子宮頸部挿入用カテーテルを子宮頸部に挿入しやすくすることができる。
【００１０】
本発明の実施の形態に係る子宮頸部挿入用カテーテルは、以下の［２］～［８］のいずれかであることが好ましい。
［２］前記第１シャフトはその第２端部に第１係合部を有しており、
前記子宮頸部挿入用カテーテルは、前記第１係合部に着脱可能に構成されている第２係合部を有する係合部材を有し、
前記係合部材は、前記コイルの第２端部が接続されており、前記コアワイヤが接続されていない［１］に記載の子宮頸部挿入用カテーテル。
［３］前記第１係合部は、凹部、凸部、雄ネジ、または雌ネジであり、
前記第２係合部は、凸部、凹部、雌ネジ、または雄ネジである［２］に記載の子宮頸部挿入用カテーテル。
［４］前記コアワイヤは、第１端と、前記第１端よりも近位側に位置している第２端を有しており、
前記コアワイヤの第２端部が接続されており、前記コイルが接続されていない接続部材と、前記接続部材を支持する支持部と、をさらに有する［１］～［３］のいずれか一項に記載の子宮頸部挿入用カテーテル。
［５］自然状態において、前記湾曲区間よりも近位側に位置しており、前記第１シャフトが直線状に延在している直線区間を有している［１］～［４］のいずれか一項に記載の子宮頸部挿入用カテーテル。
［６］前記湾曲区間に前記第１部分が位置しており、前記直線区間に前記第２部分が位置している［５］に記載の子宮頸部挿入用カテーテル。
［７］前記第１シャフトの第１端部に感圧センサーが設けられている［１］～［６］のいずれか一項に記載の子宮頸部挿入用カテーテル。
［８］前記第１シャフトは、その第１端部に、前記第１シャフトの径方向外方に膨出している膨出部を有しており、前記膨出部の内部には気体が封入されている［１］～［７］のいずれか一項に記載の子宮頸部挿入用カテーテル。
【発明の効果】
（【００１１】以降は省略されています）
