特許ウォッチ

公開番号2025091336
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2024054552
出願日2024-03-28
発明の名称メタクリル樹脂組成物
出願人株式会社カネカ
代理人個人,個人
主分類C08L 33/10 20060101AFI20250611BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】透明性および色調等の光学特性を維持しながら、熱安定性に優れ、耐割れ性などの機械的強度を十分に備えた樹脂フィルムを形成するためのメタクリル樹脂組成物を提供すること。
【解決手段】メタクリル樹脂と、架橋粒子と、を含むメタクリル樹脂組成物であって、
前記メタクリル樹脂は、ガラス転移温度が120℃以上、且つ、三連子表示のシンジオタクティシティが55%以上65%未満であり、前記メタクリル樹脂組成物の5%重量減少温度が、334℃以上である、メタクリル樹脂組成物。
【選択図】なし

特許請求の範囲【請求項１】
メタクリル樹脂と、架橋粒子と、を含むメタクリル樹脂組成物であって、
前記メタクリル樹脂は、ガラス転移温度が１２０℃以上、且つ、三連子表示のシンジオタクティシティが５５％以上６５％未満であり、
前記メタクリル樹脂組成物の５％重量減少温度が、３３４℃以上である、メタクリル樹脂組成物。
続きを表示（約 660 文字）【請求項２】
前記メタクリル樹脂組成物の５％重量減少温度が、３３５℃以上である、請求項１に記載のメタクリル樹脂組成物。
【請求項３】
窒素ガス雰囲気にて２８０℃に１５分間さらしたときの熱重量減少率が１．０％未満である、請求項１または２に記載のメタクリル樹脂組成物。
【請求項４】
前記架橋粒子が、アクリル系架橋粒子である、請求項１または２に記載のメタクリル樹脂組成物。
【請求項５】
前記アクリル系架橋粒子が、コアシェル型重合体である、請求項４に記載のメタクリル樹脂組成物。
【請求項６】
前記アクリル系架橋粒子が、アクリル系ゴム粒子である、請求項４に記載のメタクリル樹脂組成物。
【請求項７】
前記アクリル系ゴム粒子がゴム状重合体からなるコア層とガラス状重合体からなるシェル層とを有するコアシェル型弾性体である、請求項６に記載のメタクリル樹脂組成物。
【請求項８】
前記メタクリル樹脂と前記架橋粒子との質量比は、９９．９：０．１～６５：３５である、請求項１または２に記載のメタクリル樹脂組成物。
【請求項９】
前記メタクリル樹脂の重量平均分子量が７００００～２５００００である、請求項１または２に記載のメタクリル樹脂組成物。
【請求項１０】
前記メタクリル樹脂の分子量分布（Ｍｗ／Ｍｎ）が１．５を超える、請求項１または２に記載のメタクリル樹脂組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、メタクリル樹脂組成物に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
メタクリル樹脂は、優れた透明性、耐候性、加工性等を有することから、様々な分野で広く使用されている。特に、メタクリル樹脂を成形して得られた樹脂フィルムは、その優れた光学特性から、ディスプレイ装置等の光学用途にも使用されており、樹脂フィルムの製造においては、溶融したメタクリル樹脂をフィルム状に押出しながら巻き取るなど方法が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２２９９０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、メタクリル樹脂を用いて製造された樹脂フィルムは、熱安定性に欠けるとともに、耐割れ性などの機械的強度を十分に備えるものではなかった。
【０００５】
本発明は、透明性および色調等の光学特性を維持しながら、熱安定性に優れ、耐割れ性などの機械的強度を十分に備えた樹脂フィルムを形成するためのメタクリル樹脂組成物を提供することを課題とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するための具体的な手段には、以下の実施態様が含まれる。
＜１＞
メタクリル樹脂と、架橋粒子と、を含むメタクリル樹脂組成物であって、
前記メタクリル樹脂は、ガラス転移温度が１２０℃以上、且つ、三連子表示のシンジオタクティシティが５５％以上６５％未満であり、
前記メタクリル樹脂組成物の５％重量減少温度が、３３４℃以上である、メタクリル樹脂組成物。
＜２＞
前記メタクリル樹脂組成物の５％重量減少温度が、３３５℃以上である、＜１＞に記載のメタクリル樹脂組成物。
＜３＞
窒素ガス雰囲気にて２８０℃に１５分間さらしたときの熱重量減少率が１．０％未満である、＜１＞または＜２＞に記載のメタクリル樹脂組成物。
＜４＞
前記架橋粒子が、アクリル系架橋粒子である、＜１＞～＜３＞のいずれかに記載のメタクリル樹脂組成物。
＜５＞
前記アクリル系架橋粒子が、コアシェル型重合体である、＜４＞に記載のメタクリル樹脂組成物。
＜６＞
前記アクリル系架橋粒子が、アクリル系ゴム粒子である、＜４＞に記載のメタクリル樹脂組成物。
＜７＞
前記アクリル系ゴム粒子がゴム状重合体からなるコア層とガラス状重合体からなるシェル層とを有するコアシェル型弾性体である、＜６＞に記載のメタクリル樹脂組成物。
＜８＞
前記メタクリル樹脂と前記架橋粒子との質量比は、９９．９：０．１～６５：３５である、＜１＞～＜７＞のいずれかに記載のメタクリル樹脂組成物。
＜９＞
前記メタクリル樹脂の重量平均分子量が７００００～２５００００である、＜１＞～＜８＞のいずれかに記載のメタクリル樹脂組成物。
＜１０＞
前記メタクリル樹脂の分子量分布（Ｍｗ／Ｍｎ）が１．５を超える、＜１＞～＜９＞のいずれかに記載のメタクリル樹脂組成物。
＜１１＞
紫外線吸収剤をさらに含む、＜１＞～＜１０＞のいずれかに記載のメタクリル樹脂組成物。
＜１２＞
＜１＞～＜１１＞のいずれかに記載の前記メタクリル樹脂組成物を含む光学フィルム。
＜１３＞
前記光学フィルムが偏光子保護フィルムである、＜１２＞に記載の光学フィルム。
【発明の効果】
【０００７】
本発明によれば、透明性および色調等の光学特性を維持しながら、熱安定性に優れ、耐割れ性などの機械的強度を十分に備えた樹脂フィルムを形成するためのメタクリル樹脂組成物を提供することができる。
【発明を実施するための形態】
【０００８】
以下、本発明を適用した具体的な実施形態について詳細に説明する。数値範囲を表す記号である「～」は、特に記載のない限り、当該範囲の下限および上限を含むことを意図して用いられる。
【０００９】
（メタクリル樹脂）
本実施形態に係るメタクリル樹脂は、メタクリル酸メチルに由来する構造単位の割合が９８質量％以上であり、メタクリル酸メチル以外の単量体に由来する構造単位の割合が２質量％以下であることが好ましい。本実施形態に係るメタクリル樹脂は、メタクリル酸メチルに由来する構造単位の割合が９９質量％以上であることが好ましく、１００質量％であること（すなわち、メタクリル酸メチルの単独重合体であること）がより好ましい。なお、メタクリル酸メチルに由来する構造単位は、下記式で表される。
【００１０】

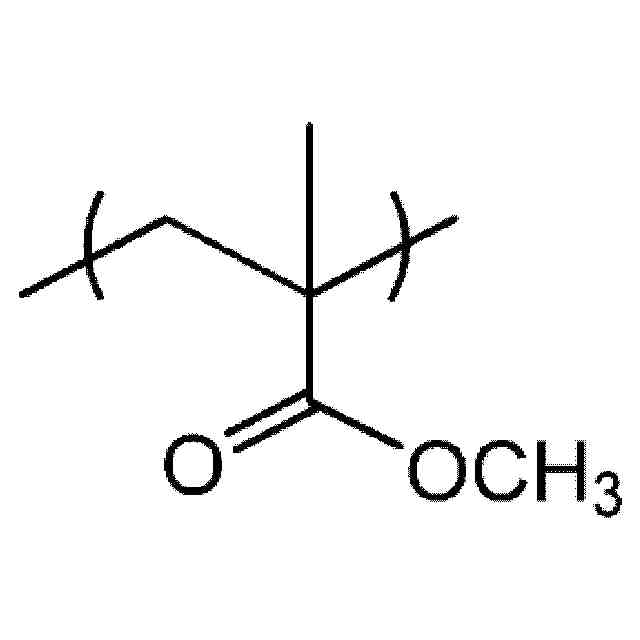

TIFF
2025091336000001.tif
38
134
（【００１１】以降は省略されています）

関連特許
