公開番号2025111065
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2024005219
出願日2024-01-17
発明の名称太陽電池モジュール
出願人株式会社カネカ
代理人個人,個人
主分類H10F 19/80 20250101AFI20250723BHJP()
要約【課題】本発明は、従来に比べて受光面側からみたときに配線部材が目立ちにくく、意匠性が良好な太陽電池モジュールを提供する。
【解決手段】第1主面を受光面とし、少なくとも一つの太陽電池セルを有する太陽電池ストリングと、太陽電池ストリングから外部に電力を取り出す配線部材と、太陽電池ストリングの受光面側を覆う受光側封止部材を有するものであり、配線部材は、受光面側から平面視したときに、太陽電池ストリングの縁に沿って延びる第1配線部を有し、受光側封止部材は、第1受光側封止材と、第2受光側封止材と、受光側封止基板と、配線遮蔽部材を有し、第1受光側封止材と第2受光側封止材が太陽電池ストリングと受光側封止基板との間に配されており、配線遮蔽部材は、第1受光側封止材と第2受光側封止材との間に介在しており、配線遮蔽部材は、受光面側から平面視したときに、太陽電池ストリングを囲繞し、かつ一部が第1配線部と重なる構成とする。

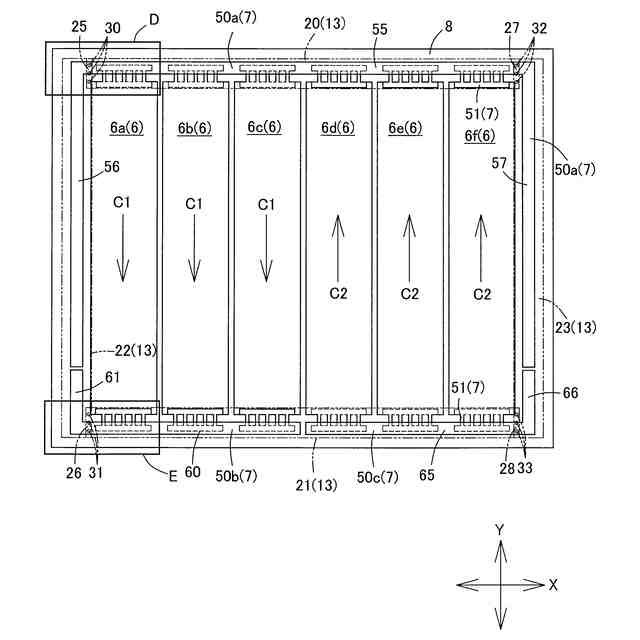

【選択図】図6
特許請求の範囲【請求項１】

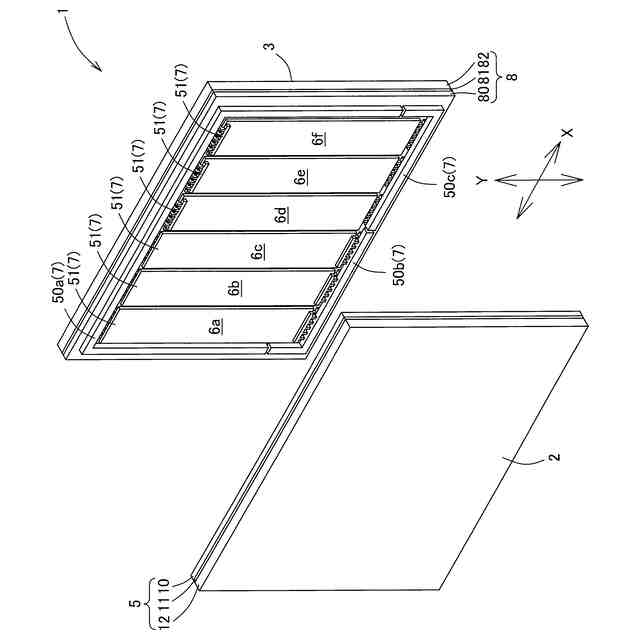

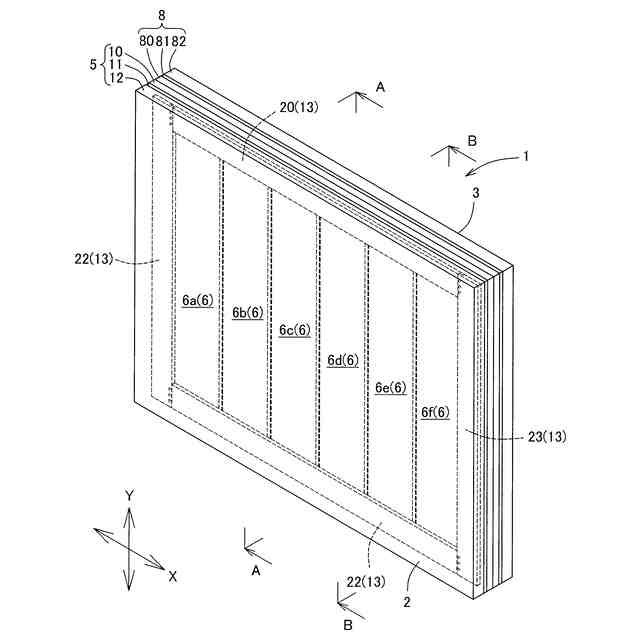

第１主面を受光面とし、少なくとも一つの太陽電池セルを有する太陽電池ストリングと、前記太陽電池ストリングから外部に電力を取り出す配線部材と、前記太陽電池ストリングの前記受光面側を覆う受光側封止部材を有する太陽電池モジュールであって、
前記配線部材は、前記受光面側から平面視したときに、前記太陽電池ストリングの縁に沿って延びる第１配線部を有し、

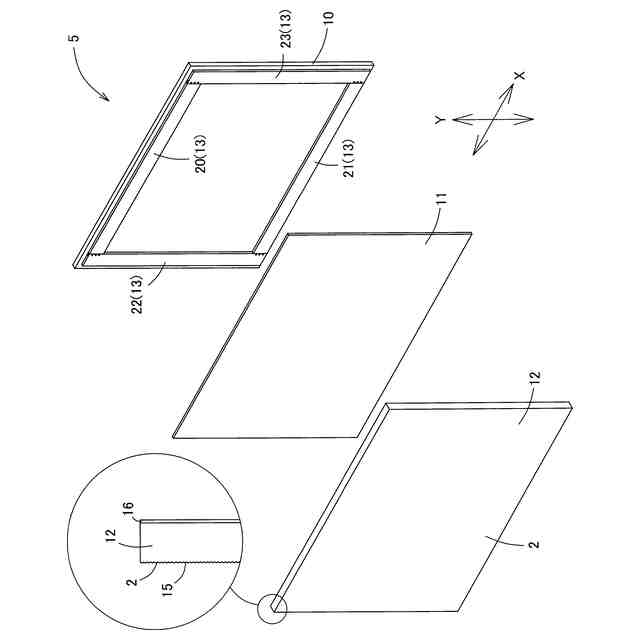

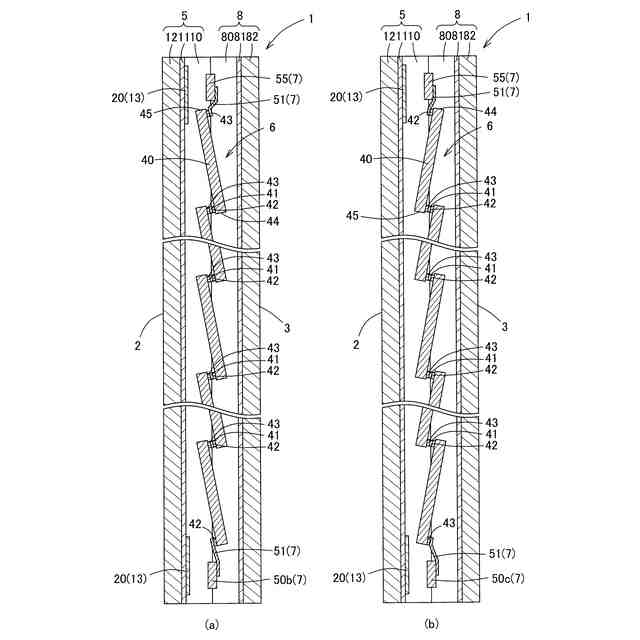

前記受光側封止部材は、第１受光側封止材と、第２受光側封止材と、受光側封止基板と、配線遮蔽部材を有し、前記第１受光側封止材と前記第２受光側封止材が前記太陽電池ストリングと前記受光側封止基板との間に配されており、

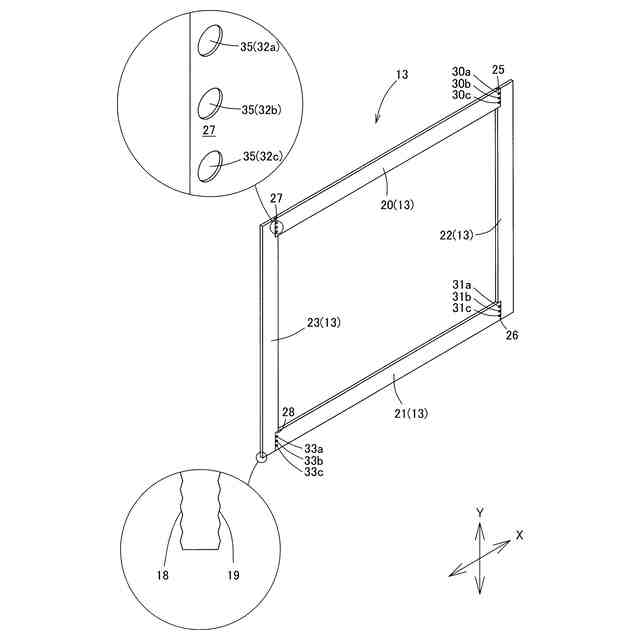

前記配線遮蔽部材は、前記第１受光側封止材と前記第２受光側封止材との間に介在しており、
前記配線遮蔽部材は、前記受光面側から平面視したときに、前記太陽電池ストリングを囲繞し、かつ一部が前記第１配線部と重なる、太陽電池モジュール。
続きを表示（約 900 文字）【請求項２】

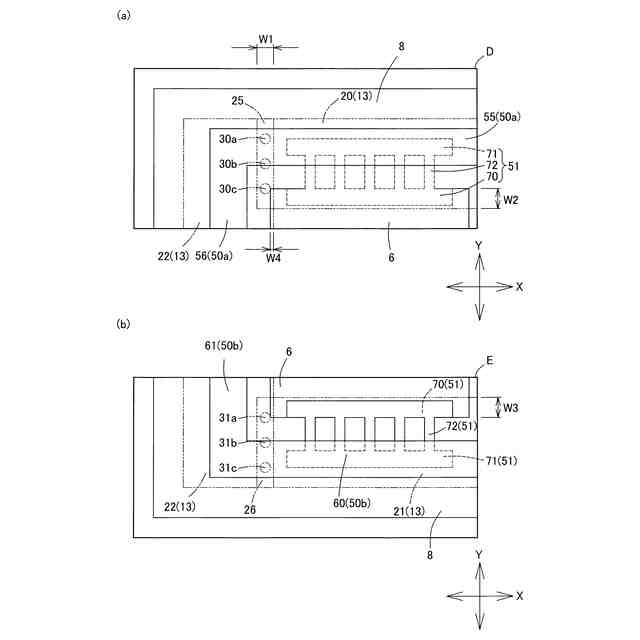

前記第１配線部は、前記受光面側からみたときに、前記配線遮蔽部材に隠されて視認不能である、請求項１に記載の太陽電池モジュール。
【請求項３】
前記配線遮蔽部材は、有色である、請求項１又は２に記載の太陽電池モジュール。
【請求項４】
前記太陽電池ストリングの裏面側を覆う裏面側封止部材を有し、
前記裏面側封止部材は、裏面側封止基板と、前記裏面側封止基板と前記太陽電池ストリングとの間に介在する裏面側封止材を有し、
前記裏面側封止材は、有色であって、かつ前記配線遮蔽部材と同色又は近い色である、請求項３に記載の太陽電池モジュール。
【請求項５】
前記配線遮蔽部材は、少なくとも前記受光面側の面に凹凸が形成されている、請求項１又は２に記載の太陽電池モジュール。
【請求項６】
前記受光側封止基板は、前記受光面側の面に０．１μｍ以上１０μｍ以下の凹凸が形成されている、請求項１又は２に記載の太陽電池モジュール。
【請求項７】
前記受光側封止基板は、前記太陽電池ストリング側の面に有色のコーティング層が形成されている、請求項１又は２に記載の太陽電池モジュール。
【請求項８】

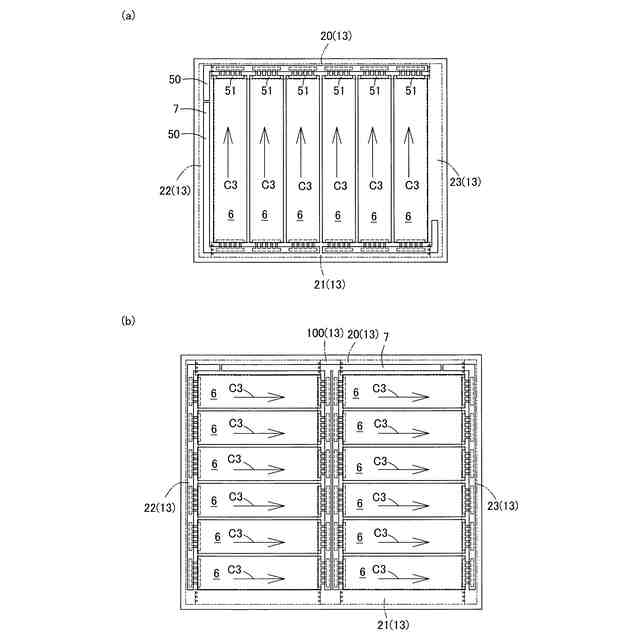

前記配線遮蔽部材は、前記受光面側からみたときに、前記太陽電池ストリングの一部と重なっている、請求項１又は２に記載の太陽電池モジュール。
【請求項９】
前記配線遮蔽部材は、前記受光面側からみたときに、前記太陽電池ストリングの縁に沿って重なっており、
前記配線遮蔽部材は、前記太陽電池ストリングとの重なり幅が０ｍｍ超過５ｍｍ以下である、請求項８に記載の太陽電池モジュール。
【請求項１０】
前記第１配線部は、前記太陽電池ストリングの前記受光面側で前記太陽電池ストリングと接続される重畳配線部を有し、
前記配線遮蔽部材は、前記受光面側からみたときに、前記重畳配線部の全体と重なっている、請求項８に記載の太陽電池モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、太陽電池モジュールに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年、太陽電池モジュールは、屋根だけではなく、バルコニーの手すりにも使用されている（例えば、特許文献１）。
例えば、特許文献１の太陽電池付きバルコニーは、バルコニー床の外周梁の上側に立設した腰壁と、この腰壁の上側に立設した太陽電池パネルと、この太陽電池パネルの裏面側を覆い隠すように、腰壁の上側に立設した被覆パネルと、前記太陽電池パネル及び被覆パネルの上端部間に跨るように設けた笠木とを備えており、太陽電池パネルと被覆パネルとの間に配線を這わすことが可能となっている。
【先行技術文献】
【特許文献】
【０００３】
特許第５７７３２２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、太陽電池モジュール（特許文献１の太陽電池パネルに相当）の内部では、複数の太陽電池セルが電気的に接続された太陽電池ストリングが設けられており、太陽電池ストリングを構成する各太陽電池セルにて発電される。
この太陽電池ストリングで発電した電力を太陽電池モジュールの外部に取り出すには、太陽電池ストリングに配線部材をつないで外部に取り出すことになるが、一般的な太陽電池モジュールの配線部材は、受光面側から視認可能となっており、細線であるものの、金属光沢があるとともに平滑である。そのため、特許文献１のように太陽電池モジュールをバルコニーに設置した状態で、その受光面に太陽光等の光が当たると、内部の配線部材で太陽光の入射光が正反射し、細線といえども目立ってしまう場合がある。
【０００５】
そこで、本発明は、従来に比べて受光面側からみたときに配線部材が目立ちにくく、意匠性が良好な太陽電池モジュールを提供することを課題とする。
【課題を解決するための手段】
【０００６】
上記した課題を解決するための本発明の一つの様相は、第１主面を受光面とし、少なくとも一つの太陽電池セルを有する太陽電池ストリングと、前記太陽電池ストリングから外部に電力を取り出す配線部材と、前記太陽電池ストリングの前記受光面側を覆う受光側封止部材を有する太陽電池モジュールであって、前記配線部材は、前記受光面側から平面視したときに、前記太陽電池ストリングの縁に沿って延びる第１配線部を有し、前記受光側封止部材は、第１受光側封止材と、第２受光側封止材と、受光側封止基板と、配線遮蔽部材を有し、前記第１受光側封止材と前記第２受光側封止材が前記太陽電池ストリングと前記受光側封止基板との間に配されており、前記配線遮蔽部材は、前記第１受光側封止材と前記第２受光側封止材との間に介在しており、前記配線遮蔽部材は、前記受光面側から平面視したときに、前記太陽電池ストリングを囲繞し、かつ一部が前記第１配線部と重なる、太陽電池モジュールである。
【０００７】
本様相によれば、配線部材の第１配線部が配線遮蔽部材によって隠されるので、受光面側からみたときに、配線部材の第１配線部が見えにくく、目立ちにくい。そのため、従来に比べて意匠性が良好となる。
【０００８】
好ましい様相は、前記第１配線部は、前記受光面側からみたときに、前記配線遮蔽部材に隠されて視認不能である。
【０００９】
本様相によれば、第１配線部が配線遮蔽部材に隠されて見えないので、より意匠性が良好となる。
【００１０】
好ましい様相は、前記配線遮蔽部材は、有色である。
（【００１１】以降は省略されています）
