特許ウォッチ

公開番号2025081121
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2023194673
出願日2023-11-15
発明の名称硬化性組成物
出願人株式会社カネカ
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類C08F 290/04 20060101AFI20250520BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】接着強を向上させた硬化性組成物を提供する。
【解決手段】本発明の一態様に係る硬化性組成物は、成分A:1分子あたりに平均して1.2個以上の(メタ)アクリロイル基を有するイソブチレン系重合体、成分B:カルボキシル基およびそのアルカリ金属塩、リン酸基およびそのアルカリ金属塩、ヒドロキシル基およびそのアルカリ金属塩、アミノ基ならびにエポキシ基からなる群より選択される1種類以上の官能基を有するビニル系モノマー、および、成分C:ラジカル重合開始剤を含んでいる。
【選択図】なし
特許請求の範囲【請求項１】
下記成分Ａ～Ｃを含んでいる、硬化性組成物：
成分Ａ：１分子あたりに平均して１．２個以上の（メタ）アクリロイル基を有するイソブチレン系重合体；
成分Ｂ：カルボキシル基およびそのアルカリ金属塩、リン酸基およびそのアルカリ金属塩、ヒドロキシル基およびそのアルカリ金属塩、アミノ基ならびにエポキシ基からなる群より選択される１種類以上の官能基を有するビニル系モノマー；
成分Ｃ：ラジカル重合開始剤。
続きを表示（約 680 文字）【請求項２】
上記成分Ｂは、（メタ）アクリル系モノマーおよび／または芳香族ビニル系モノマーである、請求項１に記載の硬化性組成物。
【請求項３】
上記成分Ｃは、光ラジカル重合開始剤である、請求項１に記載の硬化性組成物。
【請求項４】
下記成分Ｄをさらに含んでいる、請求項１に記載の硬化性組成物：
成分Ｄ：可塑剤。
【請求項５】
上記成分Ｄは、ポリブテンオイルおよび／またはパラフィンオイルである、請求項４に記載の硬化性組成物。
【請求項６】
下記成分Ｅをさらに含んでいる、請求項１に記載の硬化性組成物：
成分Ｅ：成分Ｂ以外のビニル系モノマー。
【請求項７】
上記成分Ｅは、（メタ）アクリル系モノマーおよび／または芳香族ビニル系モノマーである、請求項６に記載の硬化性組成物。
【請求項８】
上記成分Ａの含有量を１００重量部とすると、上記成分Ｂおよび上記成分Ｃの含有量は下記の通りである、請求項１に記載の硬化性組成物：
成分Ｂ：１～１００重量部；
成分Ｃ：０．００１～１０重量部。
【請求項９】
上記成分Ａの含有量を１００重量部とすると、上記成分Ｄの含有量は下記の通りである、請求項４に記載の硬化性組成物：
成分Ｄ：０重量部超、１００重量部以下。
【請求項１０】
請求項１～９のいずれか１項に記載の硬化性組成物を、基材の接着面に塗布してなる、塗布物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、硬化性組成物に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、（メタ）アクリロイル基を有するイソブチレン系重合体を含む硬化性組成物が、シール材や接着剤などの用途に応用されている。このような硬化性組成物を開示している文献の例として、特許文献１、２がある。また、（メタ）アクリロイル基を有するイソブチレン系重合体の製造方法を開示している文献の例として、特許文献３が挙げられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２１６７８２号公報
国際公開第２０１３／０４７３１４号
国際公開第２０１７／０４７３３５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、上述のような従来技術には、基材と硬化性組成物との接着強度をさらに向上させる余地があった。
【０００５】
本発明の一態様は、基材との接着強度を向上させた硬化性組成物を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の一態様に係る硬化性組成物は、下記成分Ａ～Ｃを含んでいる：
成分Ａ：１分子あたりに平均して１．２個以上の（メタ）アクリロイル基を有するイソブチレン系重合体；
成分Ｂ：カルボキシル基およびそのアルカリ金属塩、リン酸基およびそのアルカリ金属塩、ヒドロキシル基およびそのアルカリ金属塩、アミノ基ならびにエポキシ基からなる群より選択される１種類以上の官能基を有するビニル系モノマー；
成分Ｃ：ラジカル重合開始剤。
【発明の効果】
【０００７】
本発明の一態様によれば、基材との接着強度を向上させた硬化性組成物が提供される。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態の一例について詳細に説明するが、本発明は、下記の各実施形態に限定されず、請求項に示した範囲で種々の変更を施してよい。異なる実施形態に記載されている技術的手段を組合せた実施形態も、本発明の技術的範囲に含まれる。
【０００９】
本明細書において特記しない限り、数値範囲を表す「Ａ～Ｂ」は、「Ａ以上、Ｂ以下」を意味する。本明細書において、「（メタ）アクリル」とは、「アクリルおよび／またはメタクリル」を意味する。本明細書において、「（メタ）アクリロイル」とは、「アクリロイルおよび／またはメタクリロイル」を意味する。
【００１０】
〔１．硬化性組成物の成分〕

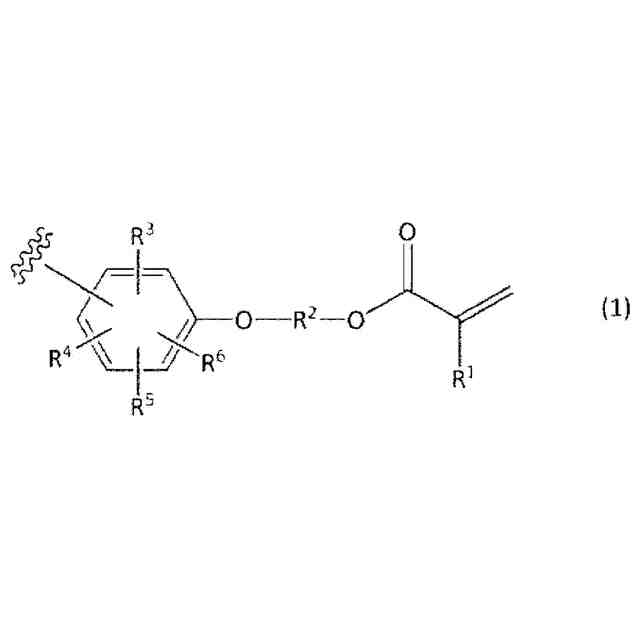

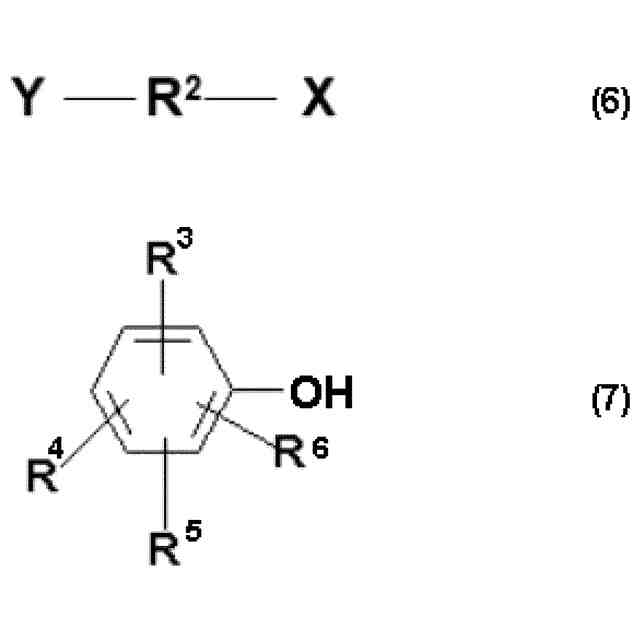

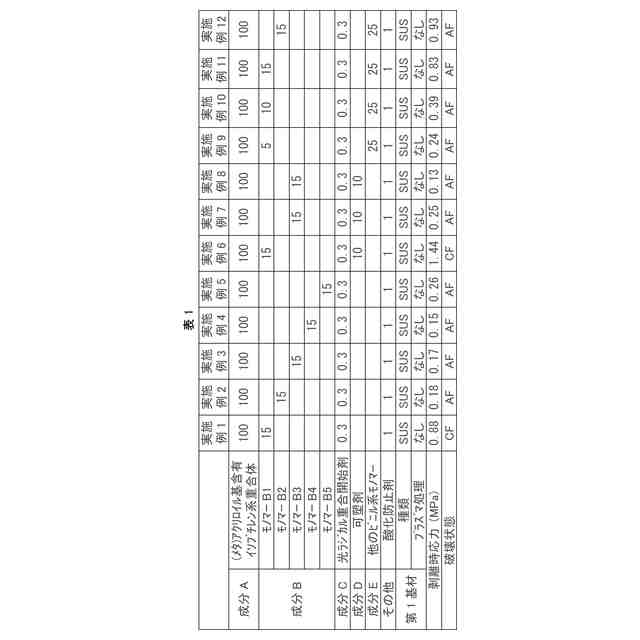

（【００１１】以降は省略されています）

関連特許
