特許ウォッチ

公開番号2025068505
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023178459
出願日2023-10-16
発明の名称ブロック共重合体
出願人住友化学株式会社
代理人個人,個人
主分類C08G 69/02 20060101AFI20250421BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】新規なブロック共重合体を提供することを目的とする。
【解決手段】本発明の一態様に係るブロック共重合体は、全芳香族ポリアミドを主成分とするブロックAと、全芳香族でないポリアミドまたはポリウレアを主成分とするブロックBとが連結された構造を有している。
【選択図】なし
特許請求の範囲【請求項１】
下記式（１）で表されるユニットを主成分とするブロックＡと、下記式（２ａ）および／または式（２ｂ）で表されるユニットを主成分とするブロックＢとを有している、ブロック共重合体：
－（ＮＨ－Ａｒ１－ＮＨＣＯ－Ａｒ２－ＣＯ）－式（１）
－（ＮＨ－Ｂ１－ＮＨＣＯ－Ｂ２－ＣＯ）－式（２ａ）
－（ＮＨ－Ｂ３－ＮＨＣＯＮＨ－Ｂ４－ＮＨＣＯ）－式（２ｂ）
式（１）中、
異なるユニット間においては、Ａｒ１およびＡｒ２の各々の構造は異なっていてもよく、
Ａｒ１およびＡｒ２は、それぞれ独立して、１つ以上の芳香環を有している２価の基であり、
式（２ａ）中、
異なるユニット間においては、Ｂ１およびＢ２の各々の構造は異なっていてもよく、
Ｂ１およびＢ２のうち、少なくとも１つは芳香環を有していない２価の基であり、
式（２ｂ）中、
異なるユニット間においては、Ｂ３およびＢ４の各々の構造は異なっていてもよく、
Ｂ３およびＢ４のうち、少なくとも１つは芳香環を有していない２価の基である。
続きを表示（約 640 文字）【請求項２】
前記ブロック共重合体分子全体に対して、前記ブロックＡが占める割合が、１０～７０ｍｏｌ％である、請求項１に記載のブロック共重合体。
【請求項３】
前記ブロック共重合体分子全体に対して、前記ブロックＢが占める割合が、３０～９０ｍｏｌ％である、請求項１に記載のブロック共重合体。
【請求項４】
請求項１に記載のブロック共重合体を含んでいる、非水電解液二次電池用接着層。
【請求項５】
フィラーをさらに含んでいる、請求項４に記載の非水電解液二次電池用接着層。
【請求項６】
ポリオレフィン多孔質フィルムの片面または両面に、請求項４に記載の非水電解液二次電池用接着層が積層されている、非水電解液二次電池用積層セパレータ。
【請求項７】
正極と、
請求項４に記載の非水電解液二次電池用接着層と、
負極と、
がこの順に積層されている、非水電解液二次電池用部材。
【請求項８】
正極と、
請求項６に記載の非水電解液二次電池用積層セパレータと、
負極と、
がこの順に積層されている、非水電解液二次電池用部材。
【請求項９】
請求項４もしくは５に記載の非水電解液二次電池用接着層、請求項６に記載の非水電解液二次電池用積層セパレータ、または、請求項７もしくは８に記載の非水電解液二次電池用部材を備えている、非水電解液二次電池。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ブロック共重合体に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
非水電解液二次電池、特にリチウムイオン二次電池は、エネルギー密度が高いため、パーソナルコンピュータ、携帯電話、携帯情報端末、車載用などに用いる電池として広く使用されている。リチウムイオン電池は、通常は正極と負極との間にセパレータを備えており、様々なセパレータが提案されている。例えば、特許文献１は、シャットダウン特性を有する第１多孔質層と、アラミド樹脂および無機材料を含む第２多孔質層とを積層した二次電池用セパレータを開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２９９６１２号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述のような従来技術には、接着性に改善の余地があった。本発明の一態様は、前記を鑑みなされたものであり、例えば、非水電解液二次電池用接着層に接着性を持たせることができる新規なブロック共重合体を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明には、下記の態様が含まれる。
＜１＞
下記式（１）で表されるユニットを主成分とするブロックＡと、下記式（２ａ）および／または式（２ｂ）で表されるユニットを主成分とするブロックＢとを有している、ブロック共重合体：
－（ＮＨ－Ａｒ１－ＮＨＣＯ－Ａｒ２－ＣＯ）－式（１）
－（ＮＨ－Ｂ１－ＮＨＣＯ－Ｂ２－ＣＯ）－式（２ａ）
－（ＮＨ－Ｂ３－ＮＨＣＯＮＨ－Ｂ４－ＮＨＣＯ）－式（２ｂ）
式（１）中、
異なるユニット間においては、Ａｒ１およびＡｒ２の各々の構造は異なっていてもよく、
Ａｒ１およびＡｒ２は、それぞれ独立して、１つ以上の芳香環を有している２価の基であり、
式（２ａ）中、
異なるユニット間においては、Ｂ１およびＢ２の各々の構造は異なっていてもよく、
Ｂ１およびＢ２のうち、少なくとも１つは芳香環を有していない２価の基であり、
式（２ｂ）中、
異なるユニット間においては、Ｂ３およびＢ４の各々の構造は異なっていてもよく、
Ｂ３およびＢ４のうち、少なくとも１つは芳香環を有していない２価の基である。
＜２＞
前記ブロック共重合体分子全体に対して、前記ブロックＡが占める割合が、１０～７０ｍｏｌ％である、＜１＞に記載のブロック共重合体。
＜３＞
前記ブロック共重合体分子全体に対して、前記ブロックＢが占める割合が、３０～９０ｍｏｌ％である、＜１＞または＜２＞に記載のブロック共重合体。
＜４＞
＜１＞～＜３＞のいずれか１項に記載のブロック共重合体を含んでいる、非水電解液二次電池用接着層。
＜５＞
フィラーをさらに含んでいる、＜４＞に記載の非水電解液二次電池用接着層。
＜６＞
ポリオレフィン多孔質フィルムの片面または両面に、＜４＞または＜５＞に記載の非水電解液二次電池用接着層が積層されている、非水電解液二次電池用積層セパレータ。
＜７＞
正極と、
＜４＞または＜５＞に記載の非水電解液二次電池用接着層と、
負極と、
がこの順に積層されている、非水電解液二次電池用部材。
＜８＞
正極と、
＜６＞に記載の非水電解液二次電池用積層セパレータと、
負極と、
がこの順に積層されている、非水電解液二次電池用部材。
＜９＞
＜４＞もしくは＜５＞に記載の非水電解液二次電池用接着層、＜６＞に記載の非水電解液二次電池用積層セパレータ、または、＜７＞もしくは＜８＞に記載の非水電解液二次電池用部材を備えている、非水電解液二次電池。
【発明の効果】
【０００６】
本発明の一態様によれば、非水電解液二次電池用接着層が提供される。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態について詳細に説明する。ただし、本発明はこれに限定されるものではなく、記述した範囲内で種々の変更が可能であり、異なる実施形態にそれぞれ開示された技術的手段を適宜組み合わせて得られる実施形態についても本発明の技術的範囲に含まれる。なお、本明細書において特記しない限り、数値範囲を表す「Ａ～Ｂ」は、「Ａ以上、Ｂ以下」を意図する。
【０００８】
〔１．ブロック共重合体〕
［ブロック共重合体の構造］
本発明の一実施形態に係るブロック共重合体は、下記式（１）で表されるユニットを主成分とするブロックＡを有する。ここで、本願明細書において、「式（１）で表されるユニットを主成分としている」とは、ブロックＡに含まれる全ユニットのうち、式（１）で表されるユニットが占める割合が５０％超であることを意味する。
－（ＮＨ－Ａｒ１－ＮＨＣＯ－Ａｒ２－ＣＯ）－式（１）
【０００９】
式（１）中、Ａｒ１およびＡｒ２は、それぞれ独立して、１つ以上の芳香環を有している２価の基である。ブロック共重合体には、式（１）で表されるユニットが複数含まれ得る。この場合、異なるユニット間においては、Ａｒ１およびＡｒ２の各々の構造は異なっていてもよい。
【００１０】
Ａｒ１およびＡｒ２は、置換されていない芳香環を有していてもよいし、置換されている芳香環を有していてもよいし、置換されていない芳香環および置換されている芳香環の組合せを有していてもよい。芳香環とは、ヒュッケル則を満たしている環状化合物を表す。芳香環の例としては、ベンゼン、ナフタレン、アントラセン、アズレン、ピロール、ピリジン、フラン、チオフェンが挙げられる。本発明の一実施形態において、芳香環は、炭素原子および水素原子のみから構成される。本発明の一実施形態において、芳香環は、ベンゼン環または２個以上のベンゼン環の縮合環（ナフタレン、アントラセンなど）である。

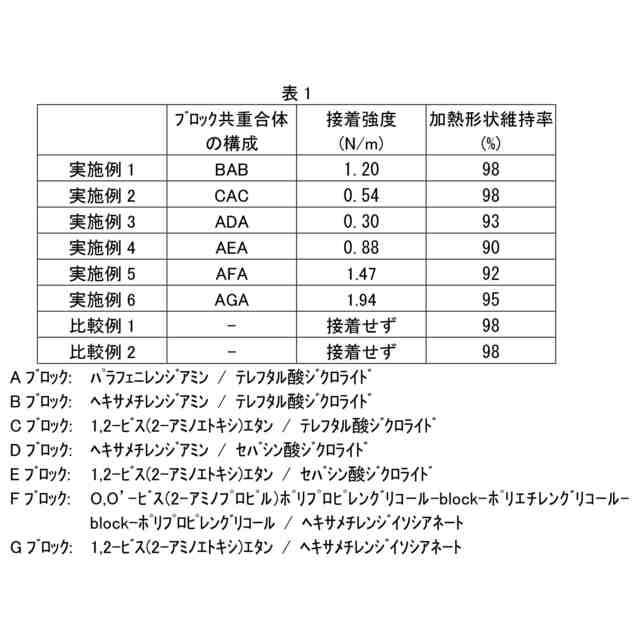

（【００１１】以降は省略されています）

関連特許
