特許ウォッチ

公開番号2025090293
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205445
出願日2023-12-05
発明の名称ポリオレフィン系樹脂組成物、および、成形体
出願人住友化学株式会社
代理人弁理士法人藤本パートナーズ
主分類C08L 23/12 20060101AFI20250610BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】植物由来フィラーを含みつつも、引張強度に比較的優れた成形体を得ることが可能なポリオレフィン系樹脂組成物、および、該ポリオレフィン系樹脂組成物を含む成形体を提供する。
【解決手段】本発明に係るポリオレフィン系樹脂組成物は、ポリオレフィン系樹脂(A)と、変性ポリオレフィン系樹脂(B)と、植物由来フィラー(C)と、水酸基を有する親水性樹脂(D)と、水酸基を架橋する化合物(E)と、を含み、前記(A)、(B)、(C)、(D)および(E)の含有量の合計を100質量%として、ポリオレフィン系樹脂(A)の含有量が1～96.4質量%以下であり、変性ポリオレフィン系樹脂(B)の含有量が1～20質量%以下であり、植物由来フィラー(C)の含有量が1～80質量%以下であり、水酸基を有する親水性樹脂(D)の含有量が1～30質量%以下であり、水酸基を架橋する化合物(E)の含有量が0.1～10質量%以下である。
【選択図】なし
特許請求の範囲【請求項１】
ポリオレフィン系樹脂（Ａ）と、変性ポリオレフィン系樹脂（Ｂ）と、植物由来フィラー（Ｃ）と、水酸基を有する親水性樹脂（Ｄ）と、水酸基を架橋する化合物（Ｅ）と、を含み、
前記（Ａ）、（Ｂ）、（Ｃ）、（Ｄ）および（Ｅ）の含有量の合計を１００質量％として、
ポリオレフィン系樹脂（Ａ）の含有量が１質量％以上９６．４質量％以下であり、
変性ポリオレフィン系樹脂（Ｂ）の含有量が１質量％以上２０質量％以下であり、
植物由来フィラー（Ｃ）の含有量が１質量％以上８０質量％以下であり、
水酸基を有する親水性樹脂（Ｄ）の含有量が１質量％以上３０質量％以下であり、
水酸基を架橋する化合物（Ｅ）の含有量が０．１質量％以上１０質量％以下である、ポリオレフィン系樹脂組成物。
続きを表示（約 690 文字）【請求項２】
前記ポリオレフィン系樹脂（Ａ）が、ポリプロピレン系樹脂である、請求項１に記載のポリオレフィン系樹脂組成物。
【請求項３】

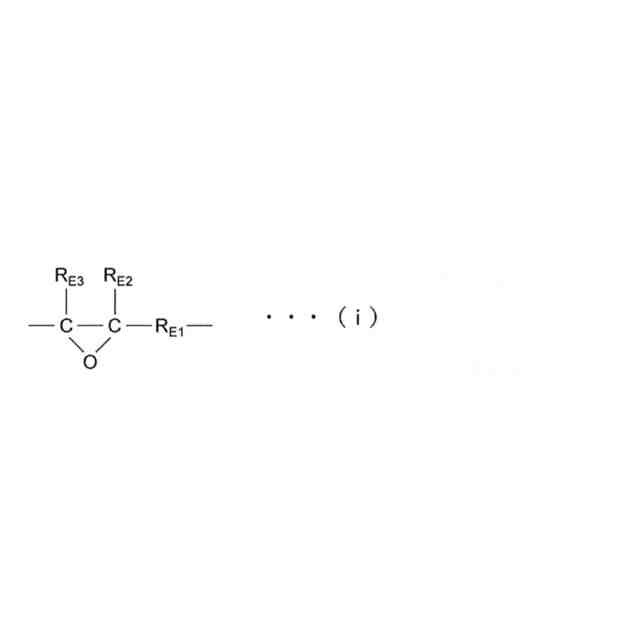

前記変性ポリオレフィン系樹脂（Ｂ）が、酸変性ポリオレフィン系重合体、水酸基変性ポリオレフィン系重合体、エポキシ変性ポリオレフィン系重合体、および、カルボジイミド変性ポリオレフィン系重合体からなる群から選ばれる少なくとも１種を含む、請求項１に記載のポリオレフィン系樹脂組成物。
【請求項４】
前記水酸基を有する親水性樹脂（Ｄ）が、ポリビニルアルコールである、請求項１に記載のポリオレフィン系樹脂組成物。
【請求項５】
前記水酸基を有する親水性樹脂（Ｄ）が、けん化度１０以上１００以下のポリビニルアルコールである、請求項１に記載のポリオレフィン系樹脂組成物。
【請求項６】
前記水酸基を有する親水性樹脂（Ｄ）が、重合度１００以上１０００以下のポリビニルアルコールである、請求項１に記載のポリオレフィン系樹脂組成物。
【請求項７】
前記水酸基を架橋する化合物（Ｅ）が、ジルコニウム化合物、チタン化合物、カルボジイミド、ホウ素化合物、多価イソシアネート化合物、および、多価カルボン酸化合物からなる群から選ばれる少なくとも１種である、請求項１に記載のポリオレフィン系樹脂組成物。
【請求項８】
請求項１～７の何れか１項に記載のポリオレフィン系樹脂組成物を含む、成形体。
【請求項９】
射出成形体である、請求項８に記載の成形体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリオレフィン系樹脂組成物、および、該ポリオレフィン系樹脂組成物を含む成形体に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
ポリオレフィン系樹脂組成物を含む成形体は、生活用品、自動車部品、電気部品等の工業部品、日用品、雑貨用品等に利用されている。このようなポリオレフィン系樹脂組成物には、機械的強度等を高めるために、フィラーが配合されている。このようなフィラーとしては、例えば、タルク、シリカ等の無機系粉体；木粉、竹粉等のセルロース系粉体；天然繊維、ガラス繊維、炭素繊維等の繊維状フィラー等が挙げられる。
【０００３】
近年、環境負荷低減、カーボンニュートラル等の観点から、木粉、竹粉等のセルロース系粉体のような植物由来フィラーが配合された、ポリオレフィン系樹脂組成物が注目されている。このようなポリオレフィン系樹脂組成物として、例えば、特許文献１には、セルロースと、ポリプロピレン樹脂と、酸変性ポリオレフィン樹脂と、ポリビニルアルコールと、を含むセルロース樹脂複合体が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－２１８４５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載のセルロース樹脂複合体を含む成形体は、機械的強度、特に引張強度が十分でなく、改善の余地がある。
【０００６】
本発明は、このような問題に鑑みてなされたものであり、植物由来フィラーを含みつつも、引張強度に比較的優れた成形体を得ることが可能なポリオレフィン系樹脂組成物、および、該ポリオレフィン系樹脂組成物を含む成形体を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明に係るポリオレフィン系樹脂組成物は、ポリオレフィン系樹脂（Ａ）と、変性ポリオレフィン系樹脂（Ｂ）と、植物由来フィラー（Ｃ）と、水酸基を有する親水性樹脂（Ｄ）と、水酸基を架橋する化合物（Ｅ）と、含み、
前記（Ａ）、（Ｂ）、（Ｃ）、（Ｄ）および（Ｅ）の含有量の合計を１００質量％として、
ポリオレフィン系樹脂（Ａ）の含有量が１質量％以上９６．４質量％以下であり、
変性ポリオレフィン系樹脂（Ｂ）の含有量が１質量％以上２０質量％以下であり、
植物由来フィラー（Ｃ）の含有量が１質量％以上８０質量％以下であり、
水酸基を有する親水性樹脂（Ｄ）の含有量が１質量％以上３０質量％以下であり、
水酸基を架橋する化合物（Ｅ）の含有量が０．１質量％以上１０質量％以下である。
【０００８】
本発明に係る成形体は、前記ポリオレフィン系樹脂組成物を含む。
【発明の効果】
【０００９】
本発明によれば、植物由来フィラーを含みつつも、引張強度に比較的優れた成形体を得ることが可能なポリオレフィン系樹脂組成物、および、該ポリオレフィン系樹脂組成物を含む成形体を提供することができる。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について説明するが、本発明は、以下の実施形態に限定されるものではない。

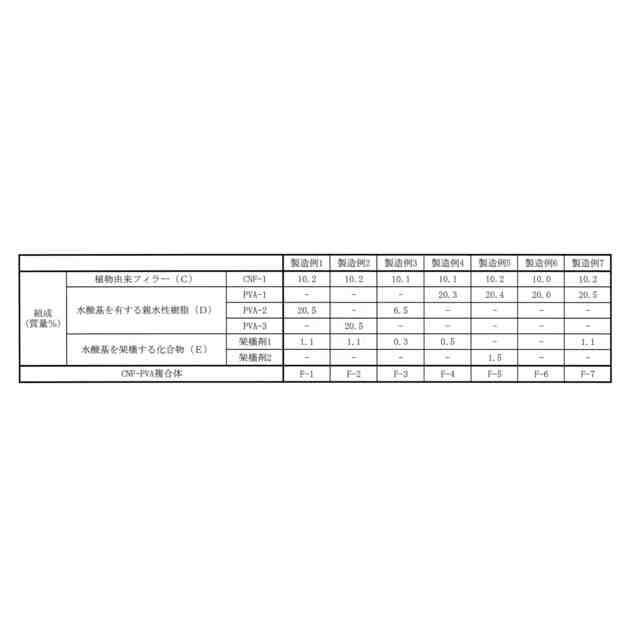

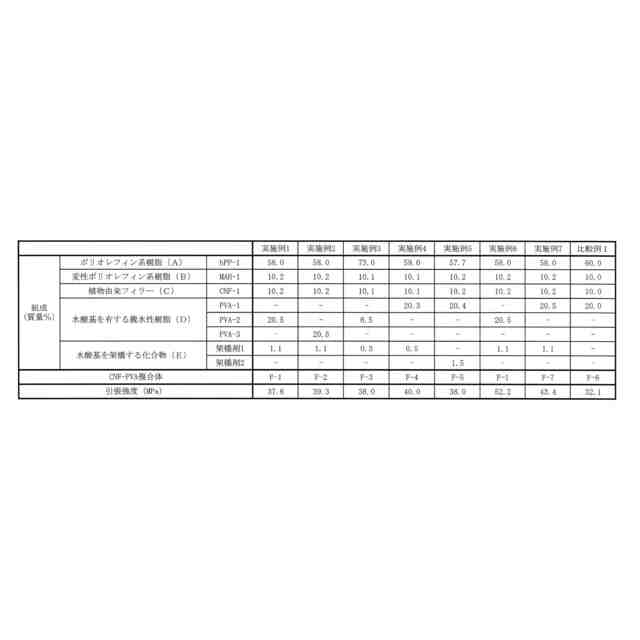

（【００１１】以降は省略されています）

関連特許
