特許ウォッチ

公開番号2025114044
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008451
出願日2024-01-24
発明の名称燻蒸用生分解性樹脂シート
出願人アキレス株式会社
代理人
主分類C08J 5/18 20060101AFI20250729BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】本発明は、シートを薄くしてもガスバリア性に優れ、シート物性を損ね難い燻蒸用生分解性樹脂シートを提供することを目的とする。
【解決手段】本発明は、生分解性樹脂100質量部に対し、脂肪族芳香族ポリエステル系樹脂を30質量部以上65質量部以下、ポリ乳酸系樹脂を20質量部以上40質量部以下、脂肪族ポリエステル系樹脂を10質量部以上30質量部以下で含み、厚さが0.04mm以上0.07mm以下であることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
生分解性樹脂１００質量部に対し、脂肪族芳香族ポリエステル系樹脂を３０質量部以上６５質量部以下、ポリ乳酸系樹脂を２０質量部以上４０質量部以下、脂肪族ポリエステル系樹脂を１０質量部以上３０質量部以下で含み、
厚さが０．０４ｍｍ以上０．０７ｍｍ以下であることを特徴とする燻蒸用生分解性樹脂シート。
続きを表示（約 430 文字）【請求項２】
前記脂肪族芳香族ポリエステル系樹脂がポリブチレンアジペートテレフタレート、前記脂肪族ポリエステル系樹脂がポリブチレンサクシネートであることを特徴とする請求項１に記載の燻蒸用生分解性樹脂シート。
【請求項３】
以下の方法で測定したメチルイソチオシアネート（ＭＩＴＣ）ガス濃度が５００ｐｐｍ未満であることを特徴とする請求項１又は２に記載の燻蒸用生分解性樹脂シート。
（ＭＩＴＣガス濃度）

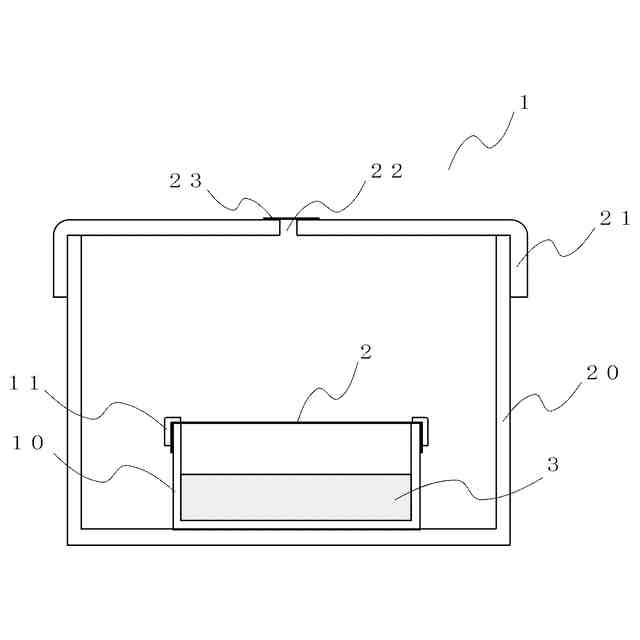

容量３８０ｍｌのプラスチック容器にメチルイソチオシアネート０．１４ｍｌと乾燥土壌１５ｇを混和した土を均一に敷き、前記燻蒸用生分解性樹脂シートを被せて密閉し、この容器を容量３．６Ｌの蓋付きプラスチック容器に収納し、２４℃で３時間放置する。蓋には、予めガス測定用の穴を開けておき、放置している間はテープで塞いでおく。３時間放置した後、ガス測定用の穴にガス検知管を差し込み、容器内のＭＩＴＣガス濃度を当該ガス検知管で測定する。

発明の詳細な説明【技術分野】
【０００１】
本発明は、生分解性の樹脂を使用し、松食い虫などの害虫燻蒸用のカバーシートとして好ましく使用される生分解性樹脂シートに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、マツキボシゾウムシ、マツノキクイムシ、マツノマダラカミキリ等の甲虫である松喰い虫が、松の生育に対して多大な被害を与えており、今なお我が国の森林害虫害の主要因となっている。
【０００３】
このような松食い虫の被害を防止するために、松食い虫により被害のあった松の枯木をプラスチック製のバリヤーシートで被覆密閉包囲し、燻蒸用活性成分であるメチルイソチオシアネート（ＭＩＴＣ）ガスによる燻蒸処理が行われている。また、木材の消毒にあっても、多くの場合、切出した直後の木材を野外に積み上げ、プラスチック製のバリヤーシートを被せて密閉包囲し、ＭＩＴＣガスによる燻蒸処理が行われている。
【０００４】
このような燻蒸用のバリヤーシートとしてポリエチレンフィルムやポリ塩化ビニルフィルムが使用されている。ところで、松食い虫等の害虫の燻蒸は、１ヶ月間以上とある程度長期間にわたるものであり、薬剤燻蒸が終了した時点で、燻蒸用のバリヤーシートは廃棄処分されている。薬剤燻蒸は多くの場合、松の枯木のある山林、あるいは木材を伐採した山林等で行われることより、使用済みの燻蒸用シートはその場で焼却処分されているが、今日の環境問題の要請を考慮すると、焼却処分は好ましいものではなく、したがって生分解性樹脂を用いた燻蒸用シートが採用されつつある。
【０００５】
例えば、特許文献１には、生分解性脂肪族ポリエステル樹脂からなる燻蒸用シートが開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２００３－１４７０９６号公報
【０００７】
燻蒸用シートは、燻蒸処理を行う山林まで人が背負って運搬して使用されるため、シートの厚みを薄くするなど軽量化が求められている。しかしながら、生分解性樹脂を用いた燻蒸用シートは、従来のポリエチレンフィルムやポリ塩化ビニルフィルムよりもガスバリア性に劣る傾向にあり、ガスバリア性を高めるためにシートを厚くする必要があった。その一方で、シートを薄くしすぎると、ガスバリア性は勿論のこと、燻蒸用シートとして要求されるシート物性、例えば引裂強度が劣ってしまう。そのため、生分解性樹脂を用いたシートにおいて、燻蒸用シートとしての要求性能を維持したまま軽量化することが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００８】
そこで、本発明は、シートを薄くしてもガスバリア性に優れ、シート物性を損ね難い燻蒸用生分解性樹脂シートを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明者は、上記目的を達成するために鋭意研究を行った結果、脂肪族芳香族ポリエステル系樹脂、ポリ乳酸系樹脂及び脂肪族ポリエステル系樹脂を特定比率で含有させることで、シートを薄くしても、ガスバリア性とシート物性のどちらの要求性能をも満たすことを見出し、本発明に至ったものである。
【００１０】
すなわち、本発明の燻蒸用生分解性樹脂シートは、生分解性樹脂１００質量部に対し、脂肪族芳香族ポリエステル系樹脂を３０質量部以上６５質量部以下、ポリ乳酸系樹脂を２０質量部以上４０質量部以下、脂肪族ポリエステル系樹脂を１０質量部以上３０質量部以下で含み、厚さが０．０４ｍｍ以上０．０７ｍｍ以下であることを特徴とする。

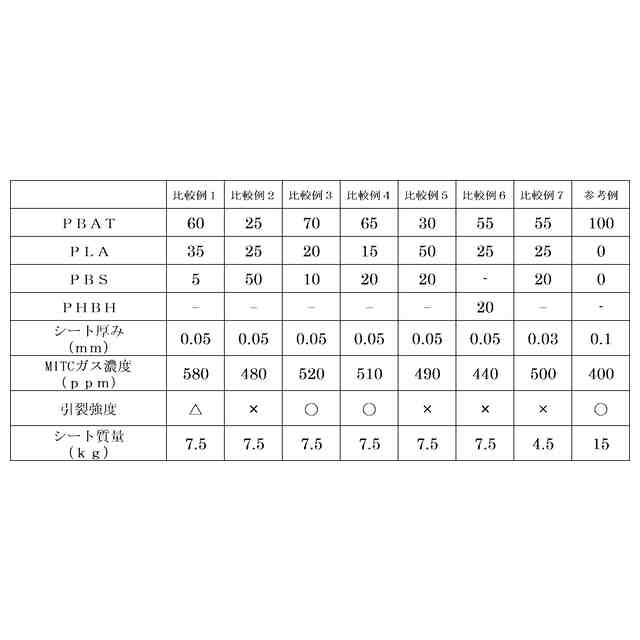

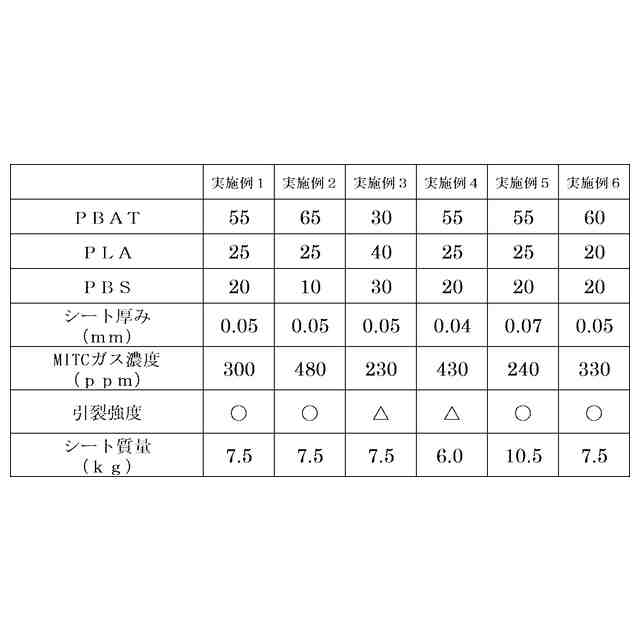

（【００１１】以降は省略されています）

関連特許
