特許ウォッチ

公開番号2025102613
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2024091046
出願日2024-06-04
発明の名称ポリエステル綿混紡織物のリサイクル方法
出願人南亞塑膠工業股分有限公司,NAN YA PLASTICS CORPORATION
代理人個人
主分類B29B 17/02 20060101AFI20250701BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】本発明は、ポリエステル綿混紡織物のリサイクル方法を提供する。
【解決手段】まず、ポリエステル綿混紡織物を断片に分割する。その後、断片を反応器中に載置し、酸性化合物と金属触媒の混合水溶液を添加し、温度110℃から160℃に昇温し、1時間から6時間反応させて、断片中の棉繊維を分解する。次いで、ろ過分離を行い、棉粉末及びポリエステル繊維を得る。
【選択図】なし
特許請求の範囲【請求項１】
ポリエステル綿混紡織物を断片に分割することと、
前記断片を反応器中に載置し、酸性化合物と金属触媒の混合水溶液を添加し、温度１１０℃から１６０℃に昇温し、１時間から６時間反応させて、前記断片中の棉繊維を分解することと、
ろ過分離を行い、棉粉末及びポリエステル繊維を得ることと、
を含む、ポリエステル綿混紡織物のリサイクル方法。
続きを表示（約 660 文字）【請求項２】
前記反応器内の圧力は、１．５バールから１２バールである、
請求項１に記載のポリエステル綿混紡織物のリサイクル方法。
【請求項３】
前記酸性化合物は、有機酸又は無機酸であり、前記有機酸は、ギ酸、酢酸、シュウ酸、酒石酸、クエン酸、リンゴ酸又はメタンスルホン酸を含み、前記無機酸は、塩酸、硫酸又はリン酸を含む、
請求項１に記載のポリエステル綿混紡織物のリサイクル方法。
【請求項４】
前記金属触媒は、銅、ニッケル、コバルト、鉄又は亜鉛の金属化合物を含む、
請求項１に記載のポリエステル綿混紡織物のリサイクル方法。
【請求項５】
前記金属触媒は、ＣｕＣｌ
２
、Ｎｉ（ＮＯ
３
）
２
、Ｃｏ（ＮＯ
３
）
２
、ＦｅＣｌ
３
又はＺｎＣｌ
２
を含む、
請求項１に記載のポリエステル綿混紡織物のリサイクル方法。
【請求項６】
前記混合水溶液の総重量に基づいて、前記酸性化合物の含有量は０．１ｗｔ％から１０ｗｔ％であり、前記金属触媒の含有量は０．１ｗｔ％から５ｗｔ％である、
請求項１に記載のポリエステル綿混紡織物のリサイクル方法。
【請求項７】
前記断片と前記混合水溶液の固液重量比は１：５から１：５０である、
請求項１に記載のポリエステル綿混紡織物のリサイクル方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、織物のリサイクル方法に関し、特に、ポリエステル綿混紡織物のリサイクル方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
人々の生活や消費水準の向上に伴い、紡織品の使用週期は大幅に短縮され、大量の紡織廃棄品が発生している。ここで、ポリエステル綿混紡織物は高い割合を占めている。したがって、この種の廃棄紡織品をどのようにしてリサイクル、再利用するかが、重要な問題となっている。従来技術におけるポリエステル繊維と綿混紡織物の分離方法では、多くの場合、触媒や溶剤として、有害物質（例えば、塩酸や濃リン酸）や高価な溶剤（例えば、ＮＭＭＯ）を使用する必要があり、且つ高温下で反応させる必要があるため、環境への負荷が大きいか、生産コストが高いという欠点が存在する。
【０００３】
以上に基づき、生産コストを削減し、環境への負荷を回避できる、ポリエステル綿混紡織物のリサイクル方法を開発することは、現在、研究が必要とされている重要課題である。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、生産コストを効果的に削減し、環境への負荷を回避できる、ポリエステル綿混紡織物のリサイクル方法を提供する。
【課題を解決するための手段】
【０００５】
本発明のポリエステル綿混紡織物のリサイクル方法は以下の工程を含む。まず、ポリエステル綿混紡織物を断片に分割する。その後、断片を反応器中に載置し、酸性化合物と金属触媒の混合水溶液を添加し、温度１１０℃から１６０℃に昇温し、１時間から６時間反応させて、断片中の棉繊維を分解する。次いで、ろ過分離を行い、棉粉末及びポリエステル繊維を得る。
【０００６】
本発明の一実施形態において、反応器内の圧力は、１．５バールから１２バールである。
【０００７】
本発明の一実施形態において、酸性化合物は、有機酸又は無機酸であり、有機酸は、ギ酸、酢酸、シュウ酸、酒石酸、クエン酸、リンゴ酸又はメタンスルホン酸を含み、無機酸は、塩酸、硫酸又はリン酸を含む。
【０００８】
本発明の一実施形態において、金属触媒は、銅、ニッケル、コバルト、鉄又は亜鉛の金属化合物を含む。
【０００９】
本発明の一実施形態において、金属触媒は、ＣｕＣｌ
２
、Ｎｉ（ＮＯ
３
）
２
、Ｃｏ（ＮＯ
３
）
２
、ＦｅＣｌ
３
又はＺｎＣｌ
２
を含む。
【００１０】
本発明の一実施形態において、混合水溶液の総重量に基づいて、酸性化合物の含有量は０．１ｗｔ％から１０ｗｔ％であり、金属触媒の含有量は０．１ｗｔ％から５ｗｔ％である。

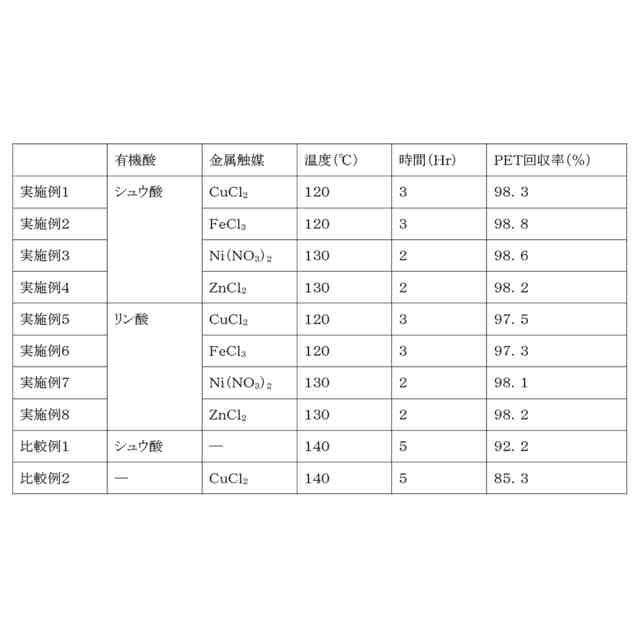

（【００１１】以降は省略されています）

関連特許
