公開番号2025080205
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023221506
出願日2023-12-27
発明の名称コーティングパール紙及びその製造方法
出願人南亞塑膠工業股分有限公司,NAN YA PLASTICS CORPORATION
代理人個人,個人,個人
主分類B32B 27/10 20060101AFI20250516BHJP(積層体)
要約【課題】本発明は、コーティングパール紙及びその製造方法を提供する。
【解決手段】前記コーティングパール紙は、パール紙と、コーティング層とを、含む。前記パール紙は、メインレイヤーと、前記メインレイヤーの両側にある2つのサブレイヤーとを、含み、前記メインレイヤーは、第1の樹脂及び複数個の第1の混合無機粒子を含み、前記サブレイヤーのそれぞれは、第2の樹脂及び複数個の第2の混合無機粒子を含む。前記コーティング層を形成するための塗布液は、第3の樹脂、複数個の第3の混合無機粒子及び水を含む。前記第3の樹脂は、アクリレートでグラフト変性されたポリウレタン樹脂である。前記塗布液の総重量を100wt%として、前記第3の樹脂の含有量は、18.5wt%～21.5wt%であり、前記第3の混合無機粒子の含有量は、4wt%～8wt%であり、水の含有量は、71.8wt%～76.8wt%である。

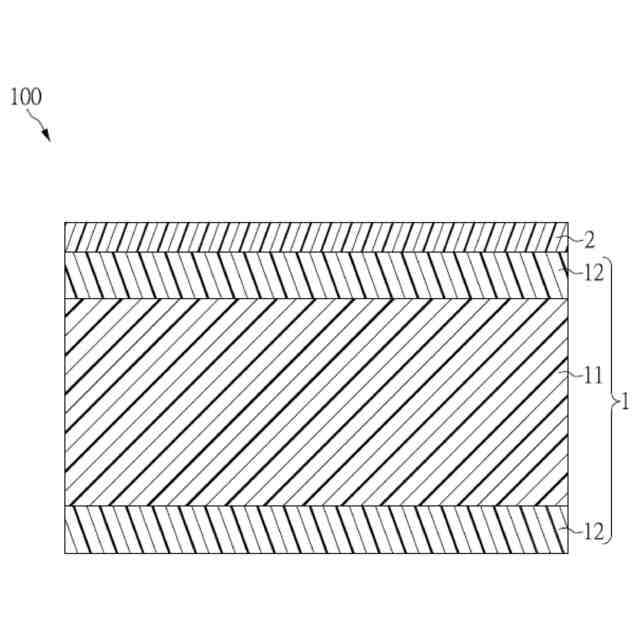

【選択図】図1
特許請求の範囲【請求項１】
パール紙と、コーティング層と、を含むコーティングパール紙であって、
前記パール紙は、メインレイヤー、及び前記メインレイヤーの両側にある２つのサブレイヤーを含み、前記メインレイヤーは、ポリプロピレンを含む第１の樹脂と、炭酸カルシウム、二酸化ケイ素及び二酸化チタンを含む複数個の第１の混合無機粒子と、を含み、前記サブレイヤーのそれぞれは、ポリプロピレンを含む第２の樹脂と、炭酸カルシウム、二酸化ケイ素及び二酸化チタンを含む複数個の第２の混合無機粒子と、を含み、
前記コーティング層は、塗布液を前記パール紙の１つの前記サブレイヤーに塗布することによって形成されてなり、
前記塗布液は、アクリレートでグラフト変性されたポリウレタン樹脂である第３の樹脂と、炭酸カルシウム、二酸化ケイ素及二酸化チタンを含む複数個の第３の混合無機粒子と、水と、を含み、
前記塗布液の総重量を１００ｗｔ％として、前記第３の樹脂の含有量は、１８．５ｗｔ％～２１．５ｗｔ％であり、前記第３の混合無機粒子の含有量は、４ｗｔ％～８ｗｔ％であり、水の含有量は、７１．８ｗｔ％～７６．８ｗｔ％であることを特徴とする、コーティングパール紙。
続きを表示（約 1,900 文字）【請求項２】
前記第３の樹脂は、成分（ａ）～成分（ｃ）の総合を１００ｗｔ％として、（ａ）アルキル含有（メタ）アクリレート９０～９５ｗｔ％と、（ｂ）水酸基含有（メタ）アクリレート４～９ｗｔ％と、（ｃ）カルボキシル基含有ビニルモノマー１～５ｗｔ％からなるモノマーを用いてグラフト変性されてなる、請求項１に記載のコーティングパール紙。
【請求項３】
前記第３の混合無機粒子において、前記塗布液の総重量を１００ｗｔ％として、炭酸カルシウムの含有量は、０．５ｗｔ％～７ｗｔ％であり、二酸化ケイ素の含有量は、０．５ｗｔ％～６ｗｔ％であり、二酸化チタンの含有量は、０．５ｗｔ％～２ｗｔ％である、請求項１に記載のコーティングパール紙。
【請求項４】
前記塗布液は、助剤、触媒、又は共溶媒の中の少なくとも１種である添加剤を更に含み、前記塗布液の総重量を１００ｗｔ％として、前記添加剤の含有量は、０．５ｗｔ％～１ｗｔ％である、請求項１に記載のコーティングパール紙。
【請求項５】
前記メインレイヤーの総重量を１００ｗｔ％として、前記第１の樹脂の含有量は、８５ｗｔ％～９５ｗｔ％であり、前記第１の混合無機粒子の含有量は、５ｗｔ％～１５ｗｔ％であり、
前記サブレイヤーの総重量を１００ｗｔ％として、前記第２の樹脂の含有量は、８５ｗｔ％～９５ｗｔ％であり、前記第２の混合無機粒子の含有量は、５ｗｔ％～１５ｗｔ％であり、
前記メインレイヤーにおいて、炭酸カルシウムの含有量又は二酸化ケイ素の含有量は、二酸化チタンの含有量より高く、前記サブレイヤーのそれぞれにおいて、二酸化チタンの含有量は、二酸化ケイ素の含有量より高い、請求項１に記載のコーティングパール紙。
【請求項６】
前記コーティングパール紙の光透過率は２０．５％～２０．８％であり、前記コーティングパール紙のヘイズ値は、９８．１％～９８．８％である、請求項１に記載のコーティングパール紙。
【請求項７】
押出機によって共押出しでポリプロピレン、炭酸カルシウム、二酸化ケイ素、及び二酸化チタンから、メインレイヤー及び前記メインレイヤーの両側にある２つのサブレイヤーを備えるパール紙を形成する、パール紙形成工程と、
前記パール紙の１つの前記サブレイヤーにコーティング層を形成するように、塗布液を前記パール紙に塗布して、コーティングパール紙を形成する、塗布工程と、を含み、
前記メインレイヤーは、ポリプロピレンを含む第１の樹脂と、炭酸カルシウム、二酸化ケイ素及び二酸化チタンを含む複数個の第１の混合無機粒子と、を含み、前記サブレイヤーのそれぞれは、ポリプロピレンを含む第２の樹脂と、炭酸カルシウム、二酸化ケイ素及び二酸化チタンを含む複数個の第２の混合無機粒子と、を含み、
前記塗布液は、アクリレートでグラフト変性されたポリウレタン樹脂である第３の樹脂と、炭酸カルシウム、二酸化ケイ素及二酸化チタンを含む複数個の第３の混合無機粒子と、水と、を含み、
前記塗布液の総重量を１００ｗｔ％として、前記第３の樹脂の含有量は、１８．５ｗｔ％～２１．５ｗｔ％であり、前記第３の混合無機粒子の含有量は、４ｗｔ％～８ｗｔ％であり、水の含有量は、７１．８ｗｔ％～７６．８ｗｔ％であることを特徴とする、コーティングパール紙の製造方法。
【請求項８】
前記第３の樹脂は、成分（ａ）～成分（ｃ）の総合を１００ｗｔ％として、（ａ）アルキル含有（メタ）アクリレート９０～９５ｗｔ％と、（ｂ）水酸基含有（メタ）アクリレート４～９ｗｔ％と、（ｃ）カルボキシル基含有ビニルモノマー１～５ｗｔ％からなるモノマーを用いてグラフト変性されてなる、請求項７に記載のコーティングパール紙の製造方法。
【請求項９】
前記第３の混合無機粒子において、前記塗布液の総重量を１００ｗｔ％として、炭酸カルシウムの含有量は、０．５ｗｔ％～７ｗｔ％であり、二酸化ケイ素の含有量は、０．５ｗｔ％～６ｗｔ％であり、二酸化チタンの含有量は、０．５ｗｔ％～２ｗｔ％である、請求項７に記載のコーティングパール紙の製造方法。
【請求項１０】
前記塗布液は、助剤、触媒、又は共溶媒の中の少なくとも１種である添加剤を更に含み、前記塗布液の総重量を１００ｗｔ％として、前記添加剤の含有量は、０．５ｗｔ％～１ｗｔ％である、請求項７に記載のコーティングパール紙の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、パール紙及びその製造方法に関し、特に、コーティングパール紙及びその製造方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来の技術において、パール紙にインクを印刷するために、まずパール紙にコーティング層を塗布する。ただし、コーティング層とインクやパール紙との相溶性が悪いため、インクがコーティング層に付着しにくくなる。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明が解決しようとする技術の課題は、従来技術の不足に対し、インクが従来のパール紙のコーティング層に付着しにくいという問題を解決する、コーティングパール紙及びその製造方法を提供する。
【課題を解決するための手段】
【０００４】
上記の技術的課題を解決するために、本発明が採用する一つの技術的手段は、パール紙と、コーティング層と、を含むコーティングパール紙である。前記パール紙は、メインレイヤー、及び前記メインレイヤーの両側にある２つのサブレイヤーを含み、前記メインレイヤーは、ポリプロピレンを含む第１の樹脂と、炭酸カルシウム、二酸化ケイ素及び二酸化チタンを含む複数個の第１の混合無機粒子と、を含み、前記サブレイヤーのそれぞれは、ポリプロピレンを含む第２の樹脂と、炭酸カルシウム、二酸化ケイ素及び二酸化チタンを含む複数個の第２の混合無機粒子と、を含み、前記コーティング層は、塗布液を前記パール紙の１つの前記サブレイヤーに塗布することによって形成されてなり、前記塗布液は、アクリレートでグラフト変性されたポリウレタン樹脂である第３の樹脂と、炭酸カルシウム、二酸化ケイ素及二酸化チタンを含む複数個の第３の混合無機粒子と、水と、を含み、前記塗布液の総重量を１００ｗｔ％として、前記第３の樹脂の含有量は、１８．５ｗｔ％～２１．５ｗｔ％であり、前記第３の混合無機粒子の含有量は、４ｗｔ％～８ｗｔ％であり、水の含有量は、７１．８ｗｔ％～７６．８ｗｔ％である。
【０００５】
好ましくは、前記第３の樹脂は、成分（ａ）～成分（ｃ）の総合を１００ｗｔ％として、（ａ）アルキル含有（メタ）アクリレート９０～９５ｗｔ％と、（ｂ）水酸基含有（メタ）アクリレート４～９ｗｔ％と、（ｃ）カルボキシル基含有ビニルモノマー１～５ｗｔ％からなるモノマーを用いてグラフト変性されてなる。
【０００６】
好ましくは、前記第３の混合無機粒子において、前記塗布液の総重量を１００ｗｔ％として、炭酸カルシウムの含有量は、０．５ｗｔ％～７ｗｔ％であり、二酸化ケイ素の含有量は、０．５ｗｔ％～６ｗｔ％であり、二酸化チタンの含有量は、０．５ｗｔ％～２ｗｔ％である。
【０００７】
好ましくは、前記塗布液は、助剤、触媒、又は共溶媒の中の少なくとも１種である添加剤を更に含み、前記塗布液の総重量を１００ｗｔ％として、前記添加剤の含有量は、０．５ｗｔ％～１ｗｔ％である。
【０００８】
好ましくは、前記メインレイヤーの総重量を１００ｗｔ％として、前記第１の樹脂の含有量は、８５ｗｔ％～９５ｗｔ％であり、前記第１の混合無機粒子の含有量は、５ｗｔ％～１５ｗｔ％であり、前記サブレイヤーの総重量を１００ｗｔ％として、前記第２の樹脂の含有量は、８５ｗｔ％～９５ｗｔ％であり、前記第２の混合無機粒子の含有量は、５ｗｔ％～１５ｗｔ％であり、前記メインレイヤーにおいて、炭酸カルシウムの含有量又は二酸化ケイ素の含有量は、二酸化チタンの含有量より高く、前記サブレイヤーのそれぞれにおいて、二酸化チタンの含有量は、二酸化ケイ素の含有量より高い。
【０００９】
好ましくは、前記コーティングパール紙の光透過率は２０．５％～２０．８％であり、前記コーティングパール紙のヘイズ値は、９８．１％～９８．８％である。
【００１０】

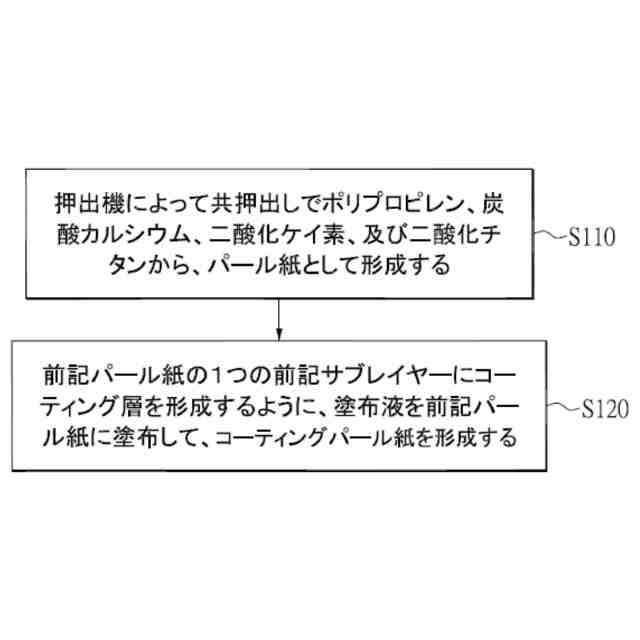

上記の技術的課題を解決するために、本発明が採用するもう一つの技術的手段は、コーティングパール紙の製造方法を提供する。コーティングパール紙の製造方法は、押出機によって共押出しでポリプロピレン、炭酸カルシウム、二酸化ケイ素、及び二酸化チタンから、メインレイヤー及び前記メインレイヤーの両側にある２つのサブレイヤーを備えるパール紙を形成する、パール紙形成工程と、前記パール紙の１つのサブレイヤーにコーティング層を形成するように、塗布液を前記パール紙に塗布して、コーティングパール紙を形成する、塗布工程と、を含み、前記メインレイヤーは、ポリプロピレンを含む第１の樹脂と、炭酸カルシウム、二酸化ケイ素及び二酸化チタンを含む複数個の第１の混合無機粒子と、を含み、前記サブレイヤーのそれぞれは、ポリプロピレンを含む第２の樹脂と、炭酸カルシウム、二酸化ケイ素及び二酸化チタンを含む複数個の第２の混合無機粒子と、を含み、前記塗布液は、アクリレートでグラフト変性されたポリウレタン樹脂である第３の樹脂と、炭酸カルシウム、二酸化ケイ素及二酸化チタンを含む複数個の第３の混合無機粒子と、水と、を含み、前記塗布液の総重量を１００ｗｔ％として、前記第３の樹脂の含有量は、１８．５ｗｔ％～２１．５ｗｔ％であり、前記第３の混合無機粒子の含有量は、４ｗｔ％～８ｗｔ％であり、水の含有量は、７１．８ｗｔ％～７６．８ｗｔ％である。
（【００１１】以降は省略されています）
