特許ウォッチ

公開番号2025009645
公報種別公開特許公報(A)
公開日2025-01-20
出願番号2023145018
出願日2023-09-07
発明の名称水性断熱塗料
出願人南亞塑膠工業股分有限公司,NAN YA PLASTICS CORPORATION
代理人個人
主分類C09D 133/06 20060101AFI20250110BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】本発明は、水性樹脂、成膜助剤及び断熱剤を含む、水性断熱塗料を提供する。
【解決手段】
水性樹脂は、アクリル樹脂、ポリウレタン樹脂、及びエポキシ樹脂からなる群から選択される少なくとも1つである。水性樹脂の最低成膜温度は5℃以上である。成膜助剤は、可塑剤、アルコールエーテル系溶剤、アルコールエステル系溶剤、エチレングリコールモノブチルエーテルとジプロピレングリコールブチルエーテルとの混合溶剤、及び非プロトン性溶媒からなる群から選択される少なくとも1つである。断熱剤は、水和シリカである。
【選択図】なし
特許請求の範囲【請求項１】
水性樹脂と、成膜助剤と、水和シリカである断熱剤とを含む、水性断熱塗料であって、
前記水性樹脂は、アクリル樹脂、ポリウレタン樹脂、及びエポキシ樹脂からなる群から選択される少なくとも１つであり、前記水性樹脂の最低成膜温度は５℃以上であり、
前記成膜助剤は、可塑剤、アルコールエーテル系溶剤、アルコールエステル系溶剤、エチレングリコールモノブチルエーテルとジプロピレングリコールブチルエーテルとの混合溶剤、及び非プロトン性溶媒からなる群から選択される少なくとも１つであることを特徴とする、水性断熱塗料。
続きを表示（約 1,200 文字）【請求項２】
前記水性樹脂は、水性樹脂組成物が乳化重合で形成され、
前記水性樹脂組成物は、水、混合モノマー、及び乳化剤を含み、
前記混合モノマーは、アクリレートモノマーである第１のモノマー、アルキル基含有メタクリレートモノマーである第２のモノマー、スチレン含有モノマーである第３のモノマー、及びカルボキシル基含有モノマーである第４のモノマーを含む、請求項１に記載の水性断熱塗料。
【請求項３】
水：前記第１のモノマー：前記第２のモノマー：前記第３のモノマー：前記第４のモノマー：前記乳化剤（重量比）は、１１０～１５０：２０～５０：５～３０：１５～４０：１０～３５：１～５である、請求項２に記載の水性断熱塗料。
【請求項４】
水：前記第１のモノマー：前記第２のモノマー：前記第３のモノマー：前記第４のモノマー：前記乳化剤（重量比）は、１２０～１４０：３０～４５：８～２５：２０～３５：１５～３０：２～５である、請求項３に記載の水性断熱塗料。
【請求項５】
前記水性樹脂の前記最低成膜温度は２５℃以上である、請求項４に記載の水性断熱塗料。
【請求項６】
前記水性樹脂の前記最低成膜温度は２５℃～４５℃である、請求項５に記載の水性断熱塗料。
【請求項７】
前記成膜助剤の沸点は２００℃～４００℃であり、前記成膜助剤は以下の揮発速度（１）もしくは揮発速度（２）を有し、
（１）酢酸ブチルの揮発速度を１００として、前記成膜助剤の相対揮発速度は０．００５～５であり、
（２）前記成膜助剤の１００℃での揮発速度は０．１～１．０ｇ／１０００ｃｍ
2
／ｈである、請求項１に記載の水性断熱塗料。
【請求項８】
前記水和シリカは、ゾルゲル法で製造されたアニオン性粒子であり、前記アニオン性粒子の比表面積は、３０．１ｍ
2
／ｇ～１００ｍ
2
／ｇである、請求項１に記載の水性断熱塗料。
【請求項９】
前記水性断熱塗料は無機粉末を更に含み、
前記無機粉末は、二酸化チタン、水酸化アルミニウム、水酸化マグネシウム、炭酸カルシウム、リン酸カルシウム、硫酸カルシウム、酸化アルミニウム、二酸化ジルコニウム、酸化亜鉛、タルク粉末、カオリン、白雲母、発泡パーライト、及び他の無機染料からなる群から選択される少なくとも１つである、請求項１に記載の水性断熱塗料。
【請求項１０】
前記水性断熱塗料の総重量を１００ｗｔ％として、前記水性樹脂の含有量は５５ｗｔ％～８５ｗｔ％であり、前記成膜助剤の含有量は２ｗｔ％～２０ｗｔ％であり、前記断熱剤の含有量は１ｗｔ％～１０ｗｔ％である、請求項１～９のいずれか一項に記載の水性断熱塗料。

発明の詳細な説明【技術分野】
【０００１】
本発明は、塗料に関し、特に、水性断熱塗料に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来の技術では、従来のカラー鋼板や自動車の塗装に使用される塗料はほとんど溶剤系塗料であり、これらの塗料は高温で焼き付け乾燥される。しかし、高温での焼き付け過程において、溶剤系塗料はしばしば溶剤が過剰に揮発して環境汚染の問題を引き起こすことがある。
【０００３】
従来の技術では、カラー鋼板や自動車の塗装において、溶剤が過度に揮発する問題を改善するために、水性塗料が使用されることもある。しかし、従来の水性塗料は高温成膜（例えば、２５０℃）の際に早く成膜してしまい。その結果、塗膜表面にピンポール、泡立ち、クラック、密着不良などの問題が発生することが多い。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、従来のカラー鋼工場の設備に合わせるために、改良された水性断熱塗料を提供することを目的とする。当該改良された水性断熱塗料は、既存の製造工程及び条件を変更せずに、従来の溶剤系塗料の代わりとして用いられ、溶剤が過度に揮発する問題を効果的に改善する。さらに、本発明に係る水性断熱塗料は優れた断熱効果を持っているため、エネルギーの節約と炭素削減の効果を実現できる。
【課題を解決するための手段】
【０００５】
上記の技術的課題を解決するために、本発明が採用する一つの技術的手段は、水性樹脂と、成膜助剤と、水和シリカである断熱剤とを含む、水性断熱塗料を提供する。前記水性樹脂は、アクリル樹脂、ポリウレタン樹脂、及びエポキシ樹脂からなる群から選択される少なくとも１つであると共に、前記水性樹脂の最低成膜温度は５℃以上である。前記成膜助剤は、可塑剤、アルコールエーテル系溶剤、アルコールエステル系溶剤、エチレングリコールモノブチルエーテルとジプロピレングリコールブチルエーテルとの混合溶剤、及び非プロトン性溶媒からなる群から選択される少なくとも１つである。
【０００６】
好ましくは、前記水性樹脂は、水性樹脂組成物が乳化重合で形成され、前記水性樹脂組成物は、水、混合モノマー、及び乳化剤を含み、前記混合モノマーは、アクリレートモノマーである第１のモノマー、アルキル基含有メタクリレートモノマーである第２のモノマー、スチレン含有モノマーである第３のモノマー、及びカルボキシル基含有モノマーである第４のモノマーを含む。
【０００７】
好ましくは、水：前記第１のモノマー：前記第２のモノマー：前記第３のモノマー：前記第４のモノマー：前記乳化剤（重量比）は、１１０～１５０：２０～５０：５～３０：１５～４０：１０～３５：１～５である。
【０００８】
好ましくは、水：前記第１のモノマー：前記第２のモノマー：前記第３のモノマー：前記第４のモノマー：前記乳化剤（重量比）は、１２０～１４０：３０～４５：８～２５：２０～３５：１５～３０：２～５である。
【０００９】
好ましくは、前記水性樹脂の前記最低成膜温度は２５℃以上である。
【００１０】
好ましくは、前記水性樹脂の前記最低成膜温度は２５℃～４５℃である。

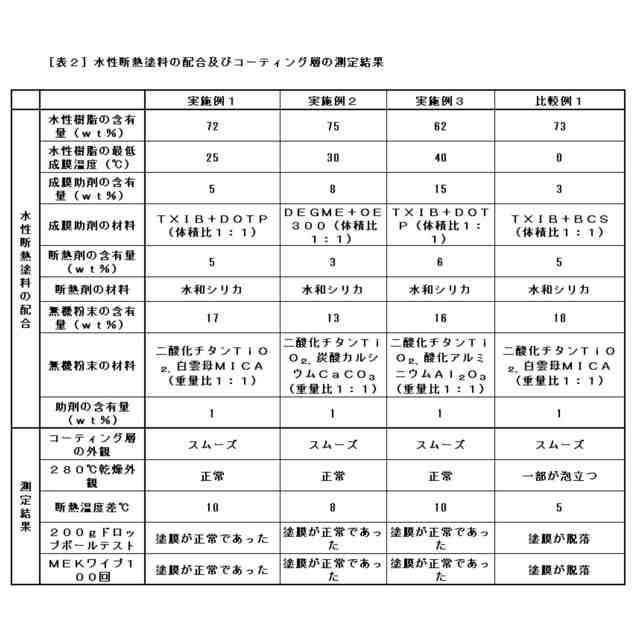

（【００１１】以降は省略されています）

関連特許
