特許ウォッチ

公開番号2025054154
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023200595
出願日2023-11-28
発明の名称二軸延伸ポリプロピレンフィルム
出願人南亞塑膠工業股分有限公司,NAN YA PLASTICS CORPORATION
代理人弁理士法人深見特許事務所
主分類B32B 27/32 20060101AFI20250328BHJP(積層体)
要約【課題】本発明は、二軸延伸ポリプロピレンフィルムを提供する。
【解決手段】
二軸延伸ポリプロピレンフィルムは、中間層と、中間層に設置された第1の表層と、を備える。中間層は、第1の融点を有する第1のポリプロピレンと、石油樹脂と、結晶化剤と、を含む。第1の融点は135℃を超える。中間層の総重量を100重量部として、第1のポリプロピレンの含有量は、88重量部～99.5重量部であり、石油樹脂の含有量は、1.5重量部～10重量部であり、結晶化剤の含有量は、0.1重量部～0.5重量部である。第1の表層は、135℃未満である第2の融点を有する第2のポリプロピレンを含む。

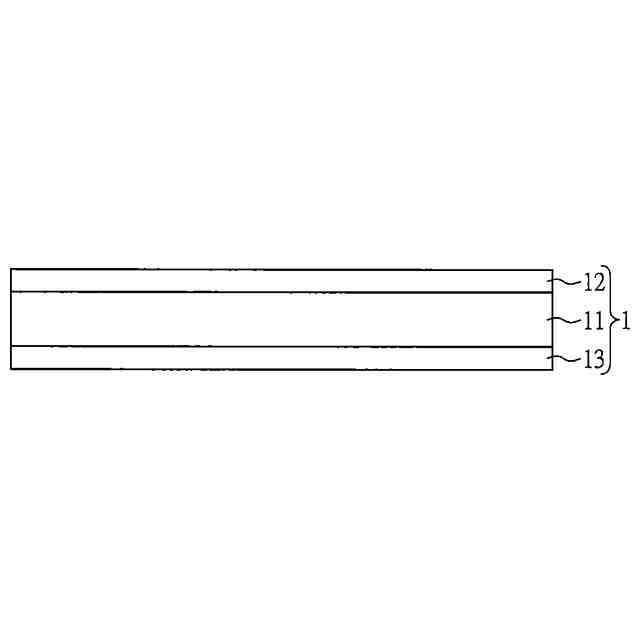

【選択図】図1
特許請求の範囲【請求項１】
中間層と、前記中間層に設置された第１の表層と、を備える、二軸延伸ポリプロピレンフィルムであって、
前記中間層は、１３５℃を超える第１の融点を有する第１のポリプロピレンと、石油樹脂と、結晶化剤と、を含み、
前記中間層の総重量を１００重量部として、前記第１のポリプロピレンの含有量は、８８重量部～９９．５重量部であり、前記石油樹脂の含有量は、１．５重量部～１０重量部であり、前記結晶化剤の含有量は、０．１重量部～０．５重量部であり、
前記第１の表層は、１３５℃未満である第２の融点を有する第２のポリプロピレンを含むことを特徴である、二軸延伸ポリプロピレンフィルム。
続きを表示（約 810 文字）【請求項２】
前記第１の融点は、前記第２の融点より少なくとも１０℃高い、請求項１に記載の二軸延伸ポリプロピレンフィルム。
【請求項３】
前記第１のポリプロピレンは、プロピレンホモポリマーである、請求項１に記載の二軸延伸ポリプロピレンフィルム。
【請求項４】
前記第２のポリプロピレンは、エチレンモノマーとプロピレンモノマーとで合成されたプロピレンランダム共重合体である、請求項１に記載の二軸延伸ポリプロピレンフィルム。
【請求項５】
前記石油樹脂は、芳香族共重合系の水添石油樹脂である、請求項１に記載の二軸延伸ポリプロピレンフィルム。
【請求項６】
前記石油樹脂は、炭素数が５又は９である水添石油樹脂である、請求項１に記載の二軸延伸ポリプロピレンフィルム。
【請求項７】
前記石油樹脂と前記結晶化剤との比の値（石油樹脂／結晶化剤）は５～２５である、請求項１に記載の二軸延伸ポリプロピレンフィルム。
【請求項８】
前記結晶化剤は、脂肪族カルボン酸金属化合物、芳香族カルボン酸金属化合物、有機リン酸塩、ベンジリデンソルビトール誘導体、及びリグニン酸とその誘導体からなる群から選択される、請求項１に記載の二軸延伸ポリプロピレンフィルム。
【請求項９】
前記第１の表層の総重量を１００重量部として、前記第１の表層は、プロピレンランダム共重合体９０重量部～９８重量部と、粘着防止剤２重量部～１０重量部と、を含む、請求項１に記載の二軸延伸ポリプロピレンフィルム。
【請求項１０】
前記第１の表層と反対側となるように前記中間層に設置された第２の表層を更に備え、
前記第２の表層は、１３５℃未満である第３の融点を有する第３のポリプロピレンを含む、請求項１に記載の二軸延伸ポリプロピレンフィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、二軸延伸ポリプロピレンフィルムに関し、特に、高速製袋に適用する二軸延伸ポリプロピレンフィルムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
材料の本質の相違によって、二軸延伸ポリプロピレン（ｂｉａｘｉａｌｌｙｏｒｉｅｎｔｅｄｐｏｌｙｐｒｏｐｙｌｅｎｅ，ＢＯＰＰ）フィルムの耐熱性及び剛性は、二軸延伸ポリエステルフィルムの耐熱性及び剛性より低い。よって、二軸延伸ポリエステルフィルムに比べて、二軸延伸ポリプロピレンフィルムの応用分野が限られている。
【０００３】

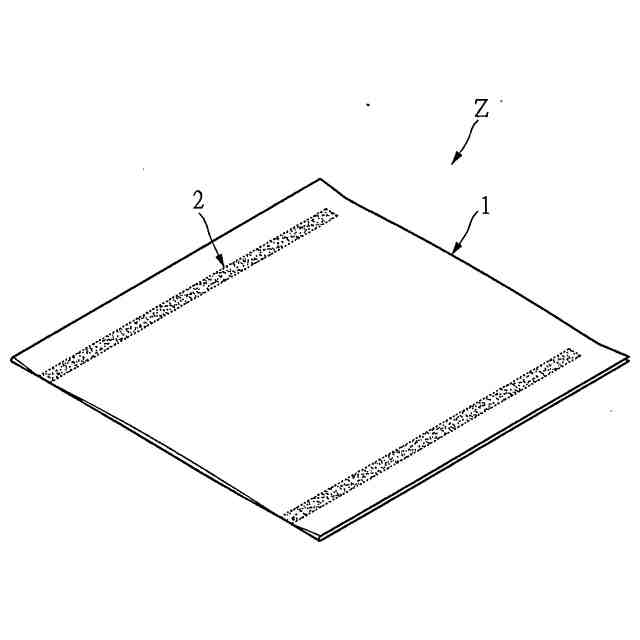

例えば、二軸延伸ポリプロピレンフィルムは包装材に応用することができる。製袋の過程において、製袋後の平坦性及び熱溶融強度（ｈｉｇｈｍｅｌｔｉｎｇｓｔｒｅｎｇｔｈ）を維持するため、二軸延伸ポリプロピレンフィルムで包装材を製造するスピードが高すぎるとはいけない。具体的に、製袋のスピードは、１分あたり１７０袋を超えることはいけない。
【０００４】
製袋スピードを向上させると、二軸延伸ポリプロピレンフィルムは、ヒートシール工程においてヒートシールが不完全となり、熱溶融強度が足りないことがある。また、製袋スピードを向上させると、二軸延伸ポリプロピレンフィルムの剛性が足りなくなり、バッグの折り畳み工程で曲がったり、しわができたりしやすくなる。
【０００５】
故に、材料の改良により、製袋の品質に悪影響しない前提で、製袋のスピードを向上させることは、本事業にとって重要な課題となる。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明が解決しようとする技術の課題は、従来技術の不足に対し、二軸延伸ポリプロピレンフィルムを提供する。
【課題を解決するための手段】
【０００７】
上記の技術的課題を解決するために、本発明が採用する一つの技術的手段は、二軸延伸ポリプロピレンフィルムを提供する。二軸延伸ポリプロピレンフィルムは、中間層と、中間層に設置された第１の表層と、を備える。中間層は、第１の融点を有する第１のポリプロピレンと、石油樹脂と、結晶化剤と、を含む。第１の融点は１３５℃を超える。中間層の総重量を１００重量部として、第１のポリプロピレンの含有量は、８８重量部～９９．５重量部であり、石油樹脂の含有量は、１．５重量部～１０重量部であり、結晶化剤の含有量は、０．１重量部～０．５重量部である。第１の表層は、１３５℃未満である第２の融点を有する第２のポリプロピレンを含む。
【０００８】
一つの実施形態において、第１の融点は、第２の融点より少なくとも１０℃高い。
【０００９】
一つの実施形態において、第１のポリプロピレンは、プロピレンホモポリマーである。
【００１０】
一つの実施形態において、第２のポリプロピレンは、エチレンモノマーとプロピレンモノマーとで合成されたプロピレンランダム共重合体である。
（【００１１】以降は省略されています）

関連特許
