発明の名称遮熱シート
出願人菊地シート工業株式会社
代理人
主分類B32B 15/08 20060101AFI20250129BHJP(積層体)
要約【課題】強度に優れて耐久性があり、アルミ箔からの反射光による不快感が生じることなく、施工性にも優れる遮熱シートを提供する。
【解決手段】アルミ箔層の表裏両面に保護樹脂層が付設されてなることを特徴とする遮熱シート。
【選択図】図1
特許請求の範囲【請求項１】
アルミ箔層の表裏両面に保護樹脂層が付設されてなることを特徴とする遮熱シート。
続きを表示（約 55 文字）【請求項２】
前記アルミ箔層が内部に断熱層を備えることを特徴とする請求項１記載の遮熱シート。

発明の詳細な説明【技術分野】
【０００１】
この発明は、遮熱シートに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
屋外や屋内においてガラス繊維等の両面にアルミ箔が付設された遮熱シートが広く使用されているが、強度に優れず耐久性が劣り、とくに屋外での使用に不適であった。また、アルミ箔によって反射光による不快感が生じるとともに、施工性も良くなかった。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
この発明は上記の事情に鑑みて行ったもので、強度に優れて耐久性があり、反射光による不快感が生じることなく施工性にも優れる遮熱シートを提供することを目的とする。
【課題を解決するための手段】
【０００４】
この発明では、アルミ箔層の表裏両面に保護樹脂層が付設されてなる遮熱シートを提供する。
【０００５】
表側保護樹脂層が基布を介して２層とされて厚みを持つものとされることで、表面強度が高くなるとともにアルミ箔の反射光が遮断され、屋外使用に好適に用いられる。また、表側保護樹脂層が有色とされることでデザイン性が高まり、これによっても屋外使用に好適に用いられる。アルミ箔層を複数とすることで遮熱効果が高まり、アルミ箔の厚みは１５～５０μ程度のものが使用される。
アルミ箔
【発明の効果】
【０００６】
この発明によれば、遮熱シートは強度に優れて耐久性があり、アルミ箔からの反射光による不快感が生じることないので屋外使用等が支障なく行える。また、熱融着や縫製加工も行えて施工性にも優れることで便利に使用できる。特に屋外使用等の場合、有色の表側保護樹脂層側が外面に使用されることでデザイン性に優れたものとなる
【図面の簡単な説明】
【０００７】
この発明の遮熱シートの実施例の拡大部分略図
この発明の遮熱シートの他の実施例の拡大部分略図
【発明の好ましい実施形態】
【０００８】

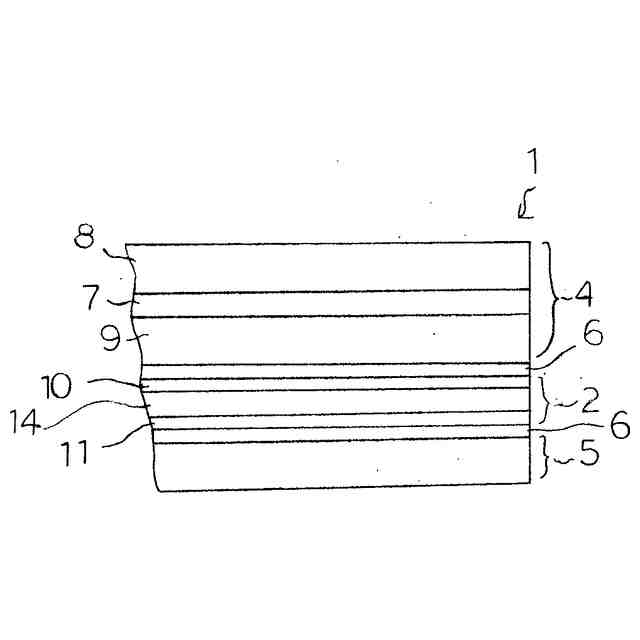

図１はこの発明の第１実施例の遮熱シート１を示し、アルミ箔層２の両面に表側保護樹脂層４と裏側保護樹脂層５が付設されており、アルミ箔層２と表側保護樹脂層４、裏側保護樹脂層５のそれぞれとは接着剤６によるドライラミネート加工により接着固定されている。アルミ箔層２はガラス繊維やポリエチレン繊維よりなる基布層１４の両面にアルミ箔１０、１１のそれぞれが接着固定されて構成されている。表側保護樹脂層４はガラス繊維やポリエチレン繊維よりなる基布層７を挟んで第１と第２の保護樹脂層８、９が溶着固定されている。表側保護樹脂層４を形成する第１と第２の保護樹脂層８、９、裏面側保護樹脂層５はともにウレタン樹脂や塩化ビニール樹脂よりなる。表側保護樹脂層４は白色やアイボリー等の色調を持つものが使用されている。
【０００９】
上記のように遮熱シート１はアルミ箔層２の両面が表側保護樹脂層４、裏側保護樹脂層５で覆われ保護される。これにより遮熱シート１は強度に優れて耐久性があり、アルミ箔１０、１１からの反射光による不快感が生じることないので屋外使用等が支障なく行える。また、熱融着や縫製加工も行えて施工性にも優れることで便利に使用できる。特に屋外使用等の場合、有色の表側保護樹脂層４側が外面に使用されることでデザイン性に優れたものとなる。
【００１０】
図２はこの発明の第２実施例の遮熱シート１を示し、アルミ箔層２の両面に表側保護樹脂層４と裏側保護樹脂層５が付設されており、アルミ箔層シート２と表側保護樹脂層、裏側保護樹脂層４、５のそれぞれとは接着剤６によるドライラミネート加工により接着固定されている。アルミ箔層２はアルミ箔１０、ガラス繊維やポリエチレン繊維よりなる基布層１４、耐炎化繊維、ポリエステル繊維、ポリエチレン繊維等よりなるフェルトによって形成される断熱層２０、ガラス繊維やポリエチレン繊維よりなる基布層１４、アルミ箔１１が順次接着固定されて構成されている。表側保護樹脂層４はガラス繊維やポリエチレン繊維よりなる基布層７を挟んで第１と第２の保護樹脂層８、９が溶着固定されている。表側保護樹脂層４と裏側保護樹脂層５はともにウレタン樹脂や塩化ビニール樹脂よりなる。表側保護樹脂層４は白色やアイボリー等の色調のものが使用されている。
【００１０】
上記遮熱シート１は、第１実施例のものと同様の作用効果を発揮するとともに、フェルトよりなる断熱層２０があることで断熱作用効果も発揮する。
【符号の説明】
