公開番号2025092825
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208169
出願日2023-12-11
発明の名称樹脂製品
出願人豊田合成株式会社
代理人個人
主分類B32B 27/00 20060101AFI20250616BHJP(積層体)
要約【課題】異物を含んだ樹脂で成形された基材の表面に、異物を起点とした深くて大きい局所的凹部が存在しても、該局所的凹部が反映されて皮膜に生じる凹部を目立たなくして肉眼視で認識しにくくし、外観不良とはならない樹脂製品を得る。
【解決手段】樹脂で成形された基材と、基材の表面に被覆された皮膜とを含み、皮膜は、算術平均高さSaが0.2μm以上であり、スキューネス(偏り度)Sskが-1.3以上であり、最大谷深さSvが算術平均高さSaの5～30倍である樹脂製品。

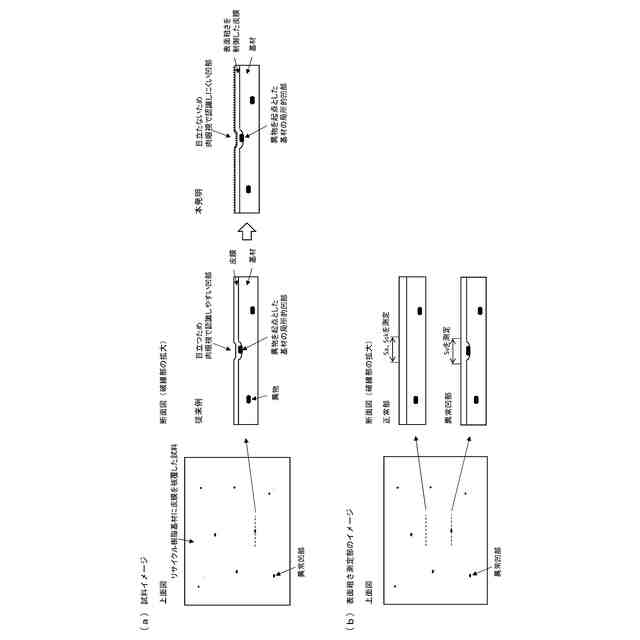

【選択図】図4
特許請求の範囲【請求項１】
樹脂で成形された基材と、基材の表面に被覆された皮膜とを含み、
皮膜は、算術平均高さＳａが０．２μｍ以上であり、スキューネスＳｓｋが－１．３以上であり、最大谷深さＳｖが算術平均高さＳａの５～３０倍である樹脂製品。
続きを表示（約 340 文字）【請求項２】
前記算術平均高さＳａが０．４μｍ以上であり、スキューネスＳｓｋが－０．２１以上である請求項１記載の樹脂製品。
【請求項３】
前記皮膜の８５°グロス値が９０以下である請求項１記載の樹脂製品。
【請求項４】
前記皮膜の８５°グロス値が７０以下である請求項１記載の樹脂製品。
【請求項５】
前記樹脂は、リサイクル樹脂である請求項１～４のいずれか一項に記載の樹脂製品。
【請求項６】
前記基材は、最大谷深さＳｖが２～１５μｍである請求項１～４のいずれか一項に記載の樹脂製品。
【請求項７】
前記皮膜は、めっき皮膜、塗装皮膜又はフィルム皮膜である請求項１～４のいずれか一項に記載の樹脂製品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂で成形された基材と、基材の表面に被覆された皮膜とを含む樹脂製品に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
樹脂に異物が混入することがある。特に、使用済みの樹脂を再生したリサイクル樹脂には、選別過程で取り切れない樹脂や金属などの異物が多く混入している。異物の選別を強化して純度を高めることは可能だが、コストやエネルギーが増加するため限度がある。
【０００３】
異物を含んだ樹脂で成形された基材の表面には、異物を起点とした深くて大きい局所的凹部が発生しやすく、該局所的凹部は肉眼視で認識しやすいため肌荒れ等の外観不良となる（図１参照）。そこで、該基材の表面を、塗装皮膜などで被覆して、局所的凹部を肉眼視で認識しにくくする必要がある。
【０００４】
特許文献１には、鏡面の金型よりもむしろ微小凹凸のある金型を使用して、所定の温度でブロー成形し、前記微小凹凸の表面粗さに対応する所定の膜厚の塗膜を塗布することにより、パリソンの肌荒れ等による斑点等を抑制できる知見を得たとして、所定の樹脂でブロー成形された成形品の外面に１２０μｍ以下の膜厚の塗膜を塗布し、成形品の表面粗さを３～１３．５μｍであり、成形品の表面粗さ（Ｈ）と塗膜の膜厚（Ｔ）との間に、Ｔ≧４．５Ｈ＋１０の関係を有する自動車用外装板が開示されている。Ｈが３μｍであればＴを２３．５μｍ以上にし、Ｈが１３．５μｍであればＴを７０．７５μｍ以上にするということである。
【先行技術文献】
【特許文献】
【０００５】
特開２００１－００９３６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、本発明者らの検討によると、図１のように（特許文献１で言及されていない）局所的凹部が発生した基材の表面に、特許文献１の膜厚の塗膜を単に塗布しただけでは、該局所的凹部が反映されて塗膜に生じる凹部が依然として肉眼視で認識しやすいものである場合がある（図２（ａ）左及び中央参照）。例えば、基材の局所的凹部を含む所定エリアの表面粗さが３μｍのとき、それを膜厚２３．５μｍどころか膜厚５０μｍ程度の塗装皮膜で被覆したとしても、塗膜に肉眼視で認識しやすい凹部が生じ、良好な外観が得られないことがある。
【０００７】
そこで、本発明の目的は、異物を含んだ樹脂で成形された基材の表面に、異物を起点とした深くて大きい局所的凹部が存在しても、該局所的凹部が反映されて皮膜に生じる凹部を目立たなくして肉眼視で認識しにくくし、外観不良とはならない樹脂製品を得ることにある。
【課題を解決するための手段】
【０００８】
［１］樹脂で成形された基材と、基材の表面に被覆された皮膜とを含み、

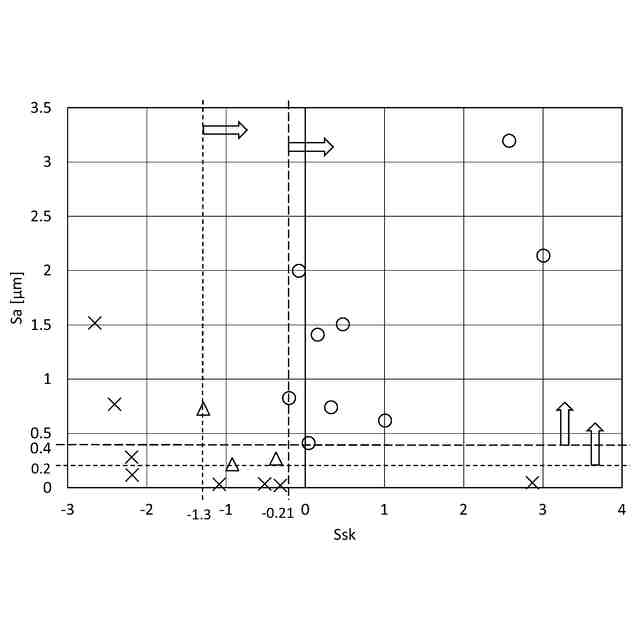

皮膜は、算術平均高さＳａが０．２μｍ以上であり、スキューネス（偏り度）Ｓｓｋが－１．３以上であり、最大谷深さＳｖが算術平均高さＳａの５～３０倍である樹脂製品。
ここで、ＳａとＳｓｋは、Ｓａの５倍以上の谷深さの凹部を含まない２５８μｍ×２５８μｍのエリアにおいて測定されたものである。
最大谷深さＳｖは、Ｓａの５倍以上の谷深さの凹部を含む６４６×６４６μｍのエリアにおいて測定されたものである。
【０００９】
［２］前記算術平均高さＳａが０．４μｍ以上であり、スキューネスＳｓｋが－０．２１以上である［１］記載の樹脂製品。
【００１０】

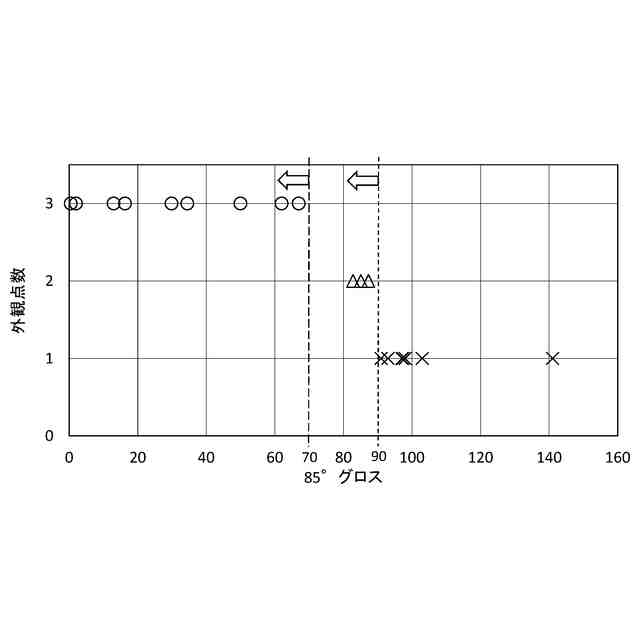

［３］前記皮膜の８５°グロス値が９０以下である［１］又は［２］記載の樹脂製品。
（【００１１】以降は省略されています）
