公開番号2025142857
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042448
出願日2024-03-18
発明の名称コンソールボックス
出願人豊田合成株式会社,株式会社豊田自動織機
代理人個人,個人
主分類B60R 7/04 20060101AFI20250924BHJP(車両一般)
要約【課題】リッド本体の過開きが生じる場面において、リッドがボックス本体から取り外されることを抑制できるコンソールボックスを提供する。

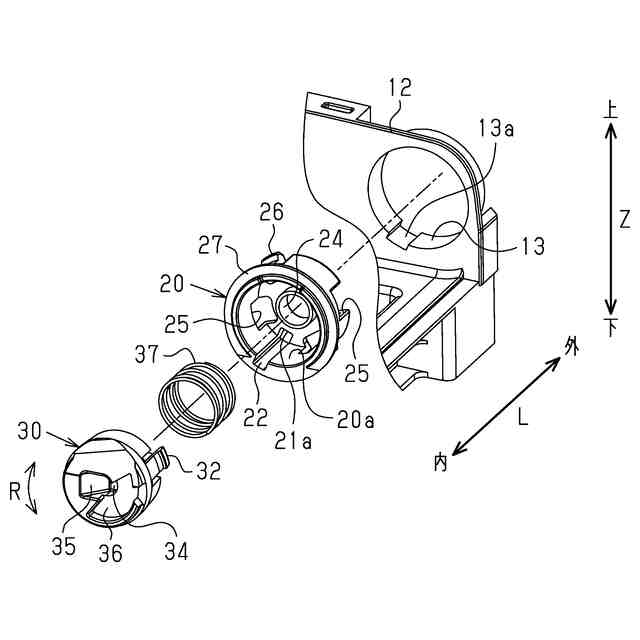

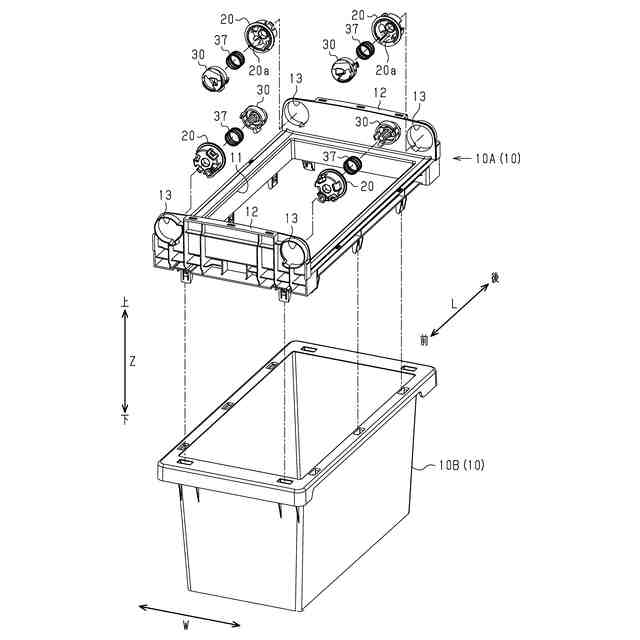

【解決手段】コンソールボックスは、ボックス本体10と、リッドと、操作部とを備えている。リッドは、リッド本体と、回動軸とを有している。ボックス本体10には、支持凹部と、許容凹部とを備えるシム30と、シムベゼル20とが回動軸の両端にそれぞれ対応して一対設けられている。一対のシム30の外周面には、係止凸部33が形成されている。一対のシムベゼル20の内周面には、段差部23を有する係止溝部22が形成されている。係止溝部22は、リッド本体の開度が全開位置よりも開き側に変化する際、突部により規制面が押圧されてシム30が回転することに伴って係止凸部33が段差部23に係止されることでシム30の軸線方向Lにおける移動を規制するように構成されている。
【選択図】図14
特許請求の範囲【請求項１】
上部開口を有するボックス本体と、前記ボックス本体に対して回動可能に連結されるとともに前記上部開口を開閉するリッドと、操作部と、を備え、
前記リッドは、リッド本体と、前記リッド本体の幅方向の一側に設けられ、前記リッド本体を前記ボックス本体に連結する回動軸と、を有しており、
前記ボックス本体には、前記回動軸の端を回転可能に支持する支持凹部と、前記回動軸の軸線方向における前記リッド本体の端面に設けられるリッド側規制部と嵌合するとともに、前記リッド側規制部に当接することで前記リッド本体の開度が全開位置よりも大きくなることを規制する規制面を有する嵌合部と、を備えるシムと、前記シムを前記軸線方向において移動可能に収容する収容凹部と、が前記回動軸の両端にそれぞれ対応して一対設けられており、
前記操作部は、前記回動軸に対して操作力を付与するものであり、
一対の前記シムが、前記操作部の操作に伴って前記軸線方向の外側に移動することで、前記支持凹部から前記回動軸が抜け出して前記回動軸と前記ボックス本体との連結状態が解除されるように構成されたコンソールボックスであって、
一対の前記シムの外周面には、係止凸部が形成されており、
一対の前記収容凹部の内周面には、前記係止凸部を収容するとともに、前記係止凸部に係止可能に構成された段差部を有する係止溝部が形成されており、
前記係止溝部は、前記リッド本体の開度が前記全開位置よりも開き側に変化する際、前記リッド側規制部により前記規制面が押圧されて前記シムが回転することに伴って前記係止凸部が前記段差部に係止されることで前記シムの前記軸線方向における移動を規制するように構成されている、
コンソールボックス。
続きを表示（約 260 文字）【請求項２】
前記段差部のうち前記係止凸部を係止する係止面が、前記リッド本体が全閉位置にあるときに、前記係止凸部と前記段差部との係止を抑制するように傾斜している、
請求項１に記載のコンソールボックス。
【請求項３】
前記ボックス本体は、樹脂製であり、
前記収容凹部は、前記ボックス本体とは別体にて形成された樹脂製のシムベゼルにより構成されており、
前記シムベゼルは、前記ボックス本体に対して回転不能に取り付けられている、
請求項１または請求項２に記載のコンソールボックス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンソールボックスに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、車室内に設けられるコンソールボックスが記載されている。このコンソールボックスは、上部開口を有するボックス本体と、ボックス本体に回動可能に連結されるとともに上部開口を開閉するリッドとを備えている。
【０００３】
リッドは、リッド本体と、リッド本体の幅方向の一側に設けられ、リッド本体をボックス本体に連結する回動軸と、回動軸に対応して設けられた操作部とを有している。操作部は、当該操作部が操作されることで回動軸を上記幅方向の内側に移動させるように構成されている。
【０００４】
ボックス本体には、ボックス本体に対して回転不能に組み付けられるとともに、回動軸の両端を回転可能に支持する一対のシムが設けられている。
一対のシムには、回動軸の軸線方向におけるリッド本体の端面に設けられた規制突起を収容するとともに、リッド本体の全閉位置から全開位置までの回動に伴う規制突起の移動を許容する許容凹部が形成されている。
【０００５】
コンソールボックスは、操作部の操作によって、回動軸が上記幅方向の内側に移動することに伴って、上記軸線方向において一対のシムが回動軸から離れる側に向けて移動することで、回動軸とボックス本体との連結状態が解除されるように構成されている。
【０００６】
こうしたコンソールボックスでは、リッド本体が全閉位置にあるとき、操作部が操作されることでリッドがボックス本体から取り外される。また、リッド本体が全開位置にあるとき、規制突起と許容凹部の側面とが当接することでリッド本体の開度が全開位置よりも大きくなることが規制される。
【先行技術文献】
【特許文献】
【０００７】
特開２０２３－７００３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
ところで、こうしたコンソールボックスにおいては、リッド本体の開度が全開位置にあるとき、当該開度が全開位置よりも開き側に変化する、所謂リッド本体の過開きが生じると、規制突起が許容凹部の側面を乗り越える場合がある。この場合、操作部の操作を伴わずに、一対のシムが上記軸線方向において回動軸から離れる側に移動することになるため、乗員の意に反してリッドがボックス本体から取り外されるおそれがある。こうしたことから、コンソールボックスにおいては、リッド本体の過開きが生じる場面において、リッドをボックス本体から取り外しにくくすることが望まれる。
【課題を解決するための手段】
【０００９】
上記課題を解決するためのコンソールボックスの各態様を記載する。
［態様１］上部開口を有するボックス本体と、前記ボックス本体に対して回動可能に連結されるとともに前記上部開口を開閉するリッドと、操作部と、を備え、前記リッドは、リッド本体と、前記リッド本体の幅方向の一側に設けられ、前記リッド本体を前記ボックス本体に連結する回動軸と、を有しており、前記ボックス本体には、前記回動軸の端を回転可能に支持する支持凹部と、前記回動軸の軸線方向における前記リッド本体の端面に設けられるリッド側規制部と嵌合するとともに、前記リッド側規制部に当接することで前記リッド本体の開度が全開位置よりも大きくなることを規制する規制面を有する嵌合部と、を備えるシムと、前記シムを前記軸線方向において移動可能に収容する収容凹部と、が前記回動軸の両端にそれぞれ対応して一対設けられており、前記操作部は、前記回動軸に対して操作力を付与するものであり、一対の前記シムが、前記操作部の操作に伴って前記軸線方向の外側に移動することで、前記支持凹部から前記回動軸が抜け出して前記回動軸と前記ボックス本体との連結状態が解除されるように構成されたコンソールボックスであって、一対の前記シムの外周面には、係止凸部が形成されており、一対の前記収容凹部の内周面には、前記係止凸部を収容するとともに、前記係止凸部に係止可能に構成された段差部を有する係止溝部が形成されており、前記係止溝部は、前記リッド本体の開度が前記全開位置よりも開き側に変化する際、前記リッド側規制部により前記規制面が押圧されて前記シムが回転することに伴って前記係止凸部が前記段差部に係止されることで前記シムの前記軸線方向における移動を規制するように構成されている、コンソールボックス。
【００１０】
上記構成によれば、リッド本体の開度が全開位置にあるとき、当該開度が全開位置よりも開き側に変化する、所謂リッド本体の過開きが生じると、リッド側規制部により嵌合部の規制面が押圧されることで、シムが収容凹部に対して回転する。このため、上記過開きに伴ってリッド側規制部が上記軸線方向において規制面と係合しながら当該規制面を乗り越える場面において、シムが軸線方向の外側に移動することが、係止凸部が段差部に係止されることで規制される。これにより、操作部の操作を伴わずに、回動軸とボックス本体との連結状態が解除されることが抑制される。したがって、リッド本体の過開きが生じる場面において、リッドがボックス本体から取り外されることを抑制できる。
（【００１１】以降は省略されています）
