公開番号2025101730
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2024202044
出願日2024-11-20
発明の名称積層フィルム
出願人東レ株式会社
代理人
主分類B32B 27/36 20060101AFI20250630BHJP(積層体)
要約【課題】本発明は、金属調意匠性、成型性、及び赤外線透過性に優れ、かつ高温多湿環境下での白化抑制効果を有する積層フィルムを提供することを課題とする。
【解決手段】ポリエステルフィルムの少なくとも片面に、接着層、樹脂層(X層)をこの順に有する積層フィルムであって、前記ポリエステルフィルムのいずれかの面に積層されたX層の厚みをTxi(μm)、前記積層フィルムの85℃における貯蔵弾性率をDra(MPa)、130℃における貯蔵弾性率をDfa(MPa)としたときに、下記式(1)および(2)を満たすことを特徴とする、積層フィルムである。
式(1)Dra×Txi≧3.0×10³
式(2)Dfa≦2.20×10³
【選択図】図1
特許請求の範囲【請求項１】
ポリエステルフィルムの少なくとも片面に、接着層、樹脂層（Ｘ層）をこの順に有する積層フィルムであって、
前記ポリエステルフィルムのいずれかの面に積層されたＸ層の厚みをＴｘｉ（μｍ）、前記積層フィルムの８５℃における貯蔵弾性率をＤｒａ（ＭＰａ）、１３０℃における貯蔵弾性率をＤｆａ（ＭＰａ）としたときに、下記式（１）および（２）を満たすことを特徴とする、積層フィルムである。
式（１）：Ｄｒａ×Ｔｘｉ≧３．０×１０
５
式（２）：Ｄｆａ≦２．２０×１０
３
続きを表示（約 1,000 文字）【請求項２】
損失正接のピーク温度をＴδｉ（℃）としたときに、下記式（３）を満たすＴδｉ及び下記式（４）を満たすＴδｉが少なくとも１つずつ存在することを特徴とする、請求項１に記載の積層フィルム。
式（３）：１３０≦Ｔδｉ≦１６０
式（４）：８０≦Ｔδｉ≦１１０
【請求項３】
前記ポリエステルフィルムが、熱可塑性樹脂Ａを主成分とする層（Ａ層）と前記熱可塑性樹脂Ａとは異なる熱可塑性樹脂Ｂを主成分とする層（Ｂ層）が厚み方向に交互に合計５１層以上積層された構成を有することを特徴とする、請求項１または２に記載の積層フィルム。
【請求項４】
波長帯域４００～７００ｎｍにおける平均反射率が４０％以上であることを特徴とする、請求項１または２に記載の積層フィルム。
【請求項５】
波長帯域１１００～１４００ｎｍにおける平均反射率が４０％以下であることを特徴とする、請求項１または２に記載の積層フィルム。
【請求項６】
面積倍率１．２倍で成型した際の波長帯域４００～７００ｎｍにおける平均反射率が４０％以上であることを特徴とする、請求項１または２に記載の積層フィルム。
【請求項７】
波長帯域４００～７００ｎｍにおける平均反射率と、面積倍率１．２倍で成型した際の波長帯域４００～７００ｎｍにおける平均反射率の比が、０．８５以上１．１５以下であることを特徴とする、請求項１または２に記載の積層フィルム。
【請求項８】
面積倍率１．２倍で成型した際の波長帯域１１００～１４００ｎｍにおける平均反射率が４０％以下であることを特徴とする、請求項１または２に記載の積層フィルム。
【請求項９】
前記接着層が、前記ポリエステルフィルムと前記Ｘ層に直接接しており、ポリエステルフィルムの厚みをＴｂ（μｍ）としたときに、Ｔｂと前記Ｔｘｉ（μｍ）が下記式（５）を満たすことを特徴とする、請求項１または２に記載の積層フィルム。
式（５）：Ｔｘｉ／Ｔｂ≧０．８
【請求項１０】
前記Ｘ層と前記接着層の間に溶剤浸透層を有し、前記溶剤浸透層の厚みＴｓｉ（μｍ）が、１０μｍ以上４０μｍ以下であることを特徴とする、請求項１または２に記載の積層フィルム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、高い金属調意匠性と成型性を有し、かつ優れた赤外線透過性および高温多湿環境下での白化抑制効果を有する積層フィルムに関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
環境意識の高まりにより、建材、自動車部品、携帯電話、及び電機製品などの分野において、溶剤レス塗装、メッキ代替の加飾方法などの要望が高まっており、フィルムを用いた金属調加飾の導入が進んでいる。さらに近年は、自動車の自動運転技術の発展によるセンシングのニーズから、１５００～１６００ｎｍの赤外線波長を用いたセンサを加飾部材の背面に設置するケースが増加している。そのため、加飾用フィルムには、金属調の意匠性と成型性に加え、赤外線透過性も求められており、実使用環境下での透過性の維持が課題となっている。
【０００３】
フィルムを用いて金属調の加飾を施す方法としては、真空蒸着法またはスパッタリング法、イオンブレーティング法などの蒸着法を利用して、フィルムにアルミニウムやインジウム、クロム等を主成分とする意匠層を形成する方法（特許文献１）や、屈折率の異なる樹脂を多層積層したフィルムを用いる方法（特許文献２、３）等が知られている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－２０１０３２号公報
特開２０１８－６９５５２号公報
特開２０２２－１２９３８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の技術では、インサート成型や真空圧空成型をはじめとした成型加工時の延伸により蒸着面の破損や隠蔽性の悪化が見られること、赤外線の透過性が十分でないことが課題であった。特許文献２に記載の技術では、赤外線透過性と金属調の意匠性の両立が困難であるという課題があった。また、特許文献３に記載の技術では、金属調の意匠性と成型性、赤外線透過性を有するものの、高温多湿環境下において積層フィルム内部での白化現象が発生し、意匠性や赤外線透過性を維持できないことが課題であった。そこで本発明は、金属調意匠性、成型性、及び赤外線透過性に優れ、かつ高温多湿環境下での白化抑制効果を有する積層フィルムを提供することを課題とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明の積層フィルムは以下の構成よりなる。すなわち、ポリエステルフィルムの少なくとも片面に、接着層、樹脂層（Ｘ層）をこの順に有する積層フィルムであって、前記ポリエステルフィルムのいずれかの面に積層された前記Ｘ層の厚みをＴｘｉ（μｍ）、前記積層フィルムの８５℃における貯蔵弾性率をＤｒａ（ＭＰａ）、１３０℃における貯蔵弾性率をＤｆａ（ＭＰａ）としたときに、下記式（１）および（２）を満たすことを特徴とする、積層フィルムである。
【０００７】
式（１）：Ｄｒａ×Ｔｘｉ≧３．０×１０
５
式（２）：Ｄｆａ≦２．２０×１０
３
。
【０００８】
また、本発明の積層フィルムは上記課題の解決のために以下の構成とすることができ、さらに、これを用いて成型体や加飾部材とすることもできる。
［１］ポリエステルフィルムの少なくとも片面に、接着層、樹脂層（Ｘ層）をこの順に有する積層フィルムであって、前記ポリエステルフィルムのいずれかの面に積層されたＸ層の厚みをＴｘｉ（μｍ）、前記積層フィルムの８５℃における貯蔵弾性率をＤｒａ（ＭＰａ）、１３０℃における貯蔵弾性率をＤｆａ（ＭＰａ）としたときに、下記式（１）および（２）を満たすことを特徴とする、積層フィルムである。
式（１）：Ｄｒａ×Ｔｘｉ≧３．０×１０
５
式（２）：Ｄｆａ≦２．２０×１０
３
［２］損失正接のピーク温度をＴδｉ（℃）としたときに、下記式（３）を満たすＴδｉ及び下記式（４）を満たすＴδｉが少なくとも１つずつ存在することを特徴とする、［１］に記載の積層フィルム。
式（３）：１３０≦Ｔδｉ≦１６０
式（４）：８０≦Ｔδｉ≦１１０
［３］前記ポリエステルフィルムが、熱可塑性樹脂Ａを主成分とする層（Ａ層）と前記熱可塑性樹脂Ａとは異なる熱可塑性樹脂Ｂを主成分とする層（Ｂ層）が厚み方向に交互に合計５１層以上積層された構成を有することを特徴とする、［１］または［２］に記載の積層フィルム。
［４］波長帯域４００～７００ｎｍにおける平均反射率が４０％以上であることを特徴とする、［１］～［３］のいずれかに記載の積層フィルム。
［５］波長帯域１１００～１４００ｎｍにおける平均反射率が４０％以下であることを特徴とする、［１］～［４］のいずれかに記載の積層フィルム。
［６］面積倍率１．２倍で成型した際の波長帯域４００～７００ｎｍにおける平均反射率が４０％以上であることを特徴とする、［１］～［５］のいずれかに記載の積層フィルム。
［７］波長帯域４００～７００ｎｍにおける平均反射率と、面積倍率１．２倍で成型した際の波長帯域４００～７００ｎｍにおける平均反射率の比が、０．８５以上１．１５以下であることを特徴とする、［１］～［６］のいずれかに記載の積層フィルム。
［８］面積倍率１．２倍で成型した際の波長帯域１１００～１４００ｎｍにおける平均反射率が４０％以下であることを特徴とする、［１］～［７］のいずれかに記載の積層フィルム。
［９］前記接着層が、前記ポリエステルフィルムと前記Ｘ層に直接接しており、ポリエステルフィルムの厚みをＴｂ（μｍ）としたときに、Ｔｂと前記Ｔｘｉ（μｍ）が下記式（５）を満たすことを特徴とする、［１］～［８］のいずれかに記載の積層フィルム。
式（５）：Ｔｘｉ／Ｔｂ≧０．８
［１０］前記Ｘ層と前記接着層の間に溶剤浸透層を有し、前記溶剤浸透層の厚みＴｓｉ（μｍ）が、１０μｍ以上４０μｍ以下であることを特徴とする、［１］～［９］のいずれかに記載の積層フィルム。
［１１］前記Ｘ層が、ポリカーボネート樹脂、アクリル樹脂、アクリロニトリルブタジエンスチレン樹脂、及びポリスチレン樹脂から選択されるいずれかの樹脂を主成分とする層を少なくとも１層含む、［１］～［１０］のいずれかに記載の積層フィルム。
［１２］前記Ｔｘｉ（μｍ）が１００μｍ以上２０００μｍ以下であることを特徴とする、［１］～［１１］のいずれかに記載の積層フィルム。
［１３］［１］～［１２］のいずれかに記載の積層フィルムを有する、成型体。
［１４］［１］～［１２］のいずれかに記載の積層フィルム、もしくは［１３］に記載の成型体を含んでなる、加飾部材。
【発明の効果】
【０００９】
本発明により、金属調意匠性、成型性、及び赤外線透過性に優れ、かつ高温多湿環境下での白化抑制効果を有する積層フィルムを提供することができる。
【図面の簡単な説明】
【００１０】

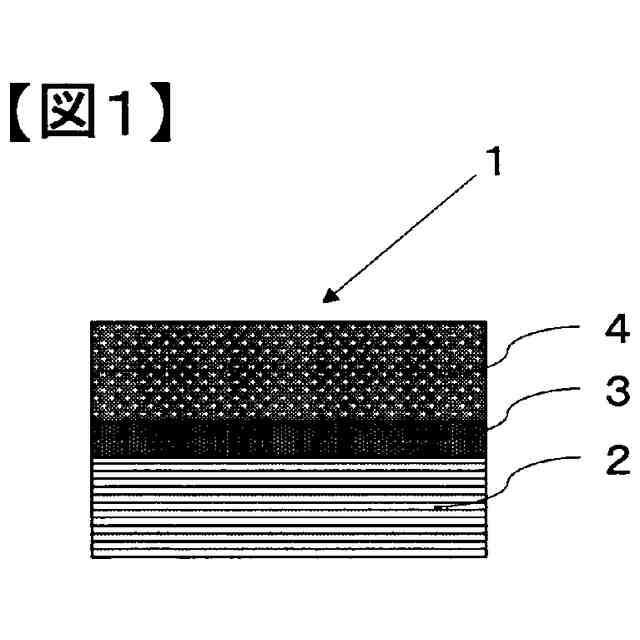

本発明の一実施態様である積層フィルムをフィルム面と垂直な面で切断したときの断面図である（Ｘ層が片面に存在し、Ｘ層を構成する層が１層である態様）。

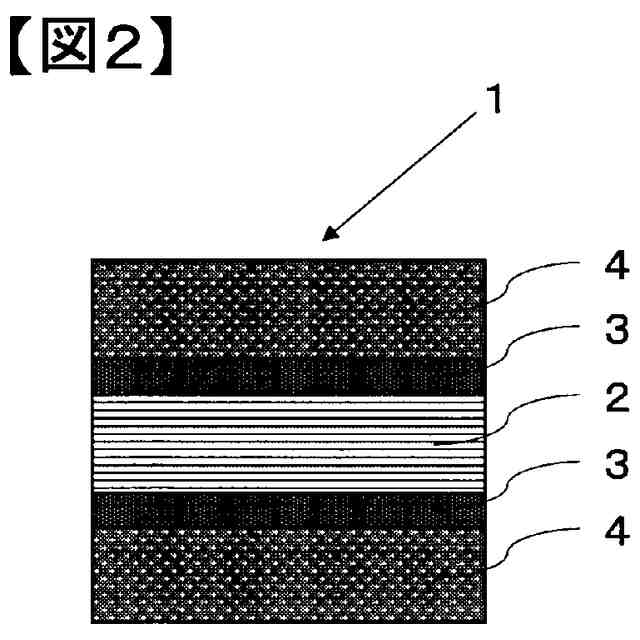

本発明の一実施態様である積層フィルムをフィルム面と垂直な面で切断したときの断面図である（Ｘ層が両面に存在し、Ｘ層を構成する層が１層である態様）。

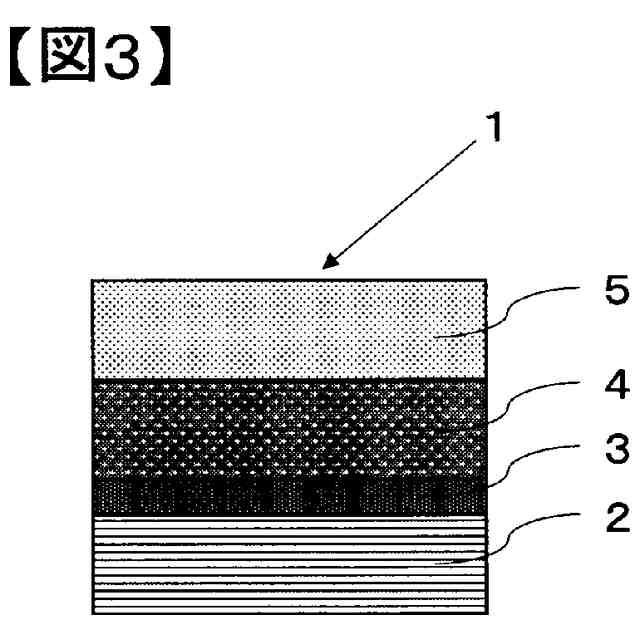

本発明の一実施態様である積層フィルムをフィルム面と垂直な面で切断したときの断面図である（Ｘ層が片面に存在し、Ｘ層を構成する層が２層である態様）。

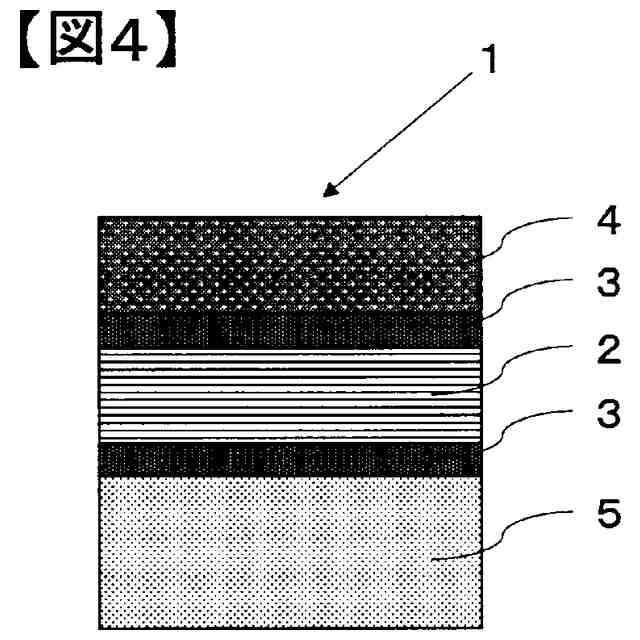

本発明の一実施態様である積層フィルムをフィルム面と垂直な面で切断したときの断面図である（Ｘ層が両面に存在し、Ｘ層それぞれの厚みと主成分となる樹脂が異なる態様）。

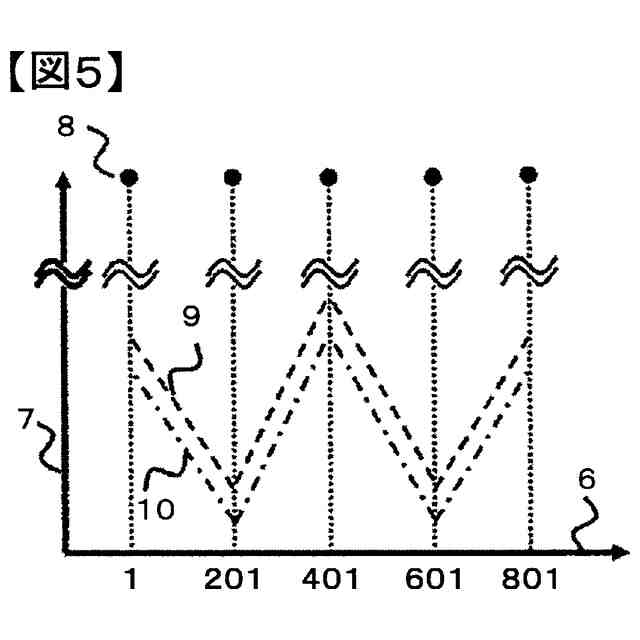

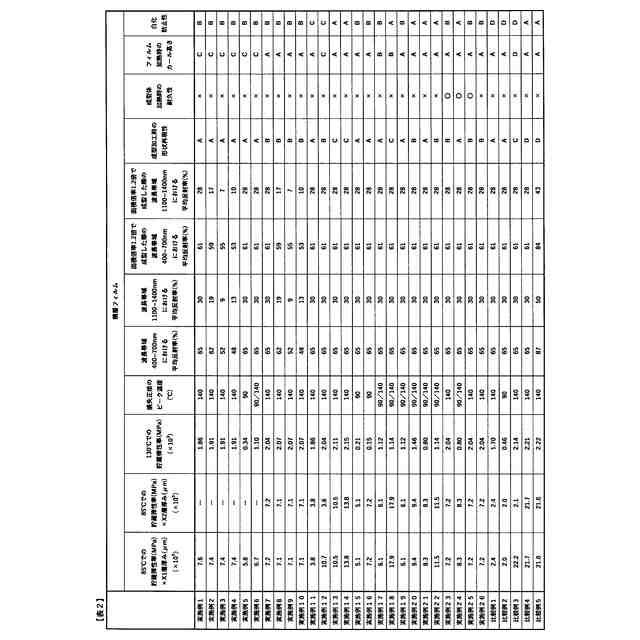

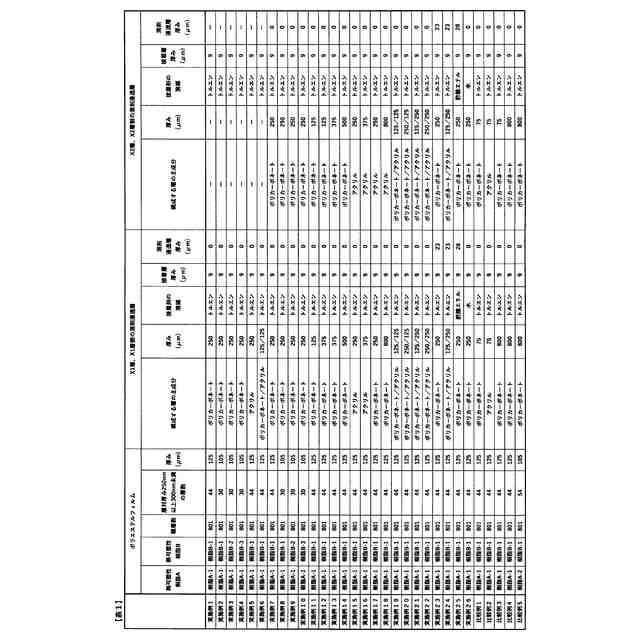

実施例１～２６および比較例１～５に示す積層フィルムを構成するポリエステルフィルムの設計層厚みと傾斜構造を模式的に示す図である。
