公開番号2025095568
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211655
出願日2023-12-15
発明の名称プロペラブレード
出願人東レ株式会社
代理人
主分類B64C 11/24 20060101AFI20250619BHJP(航空機;飛行;宇宙工学)
要約【課題】高い生産性と異物衝突耐性を両立するプロペラブレード構造を提供すること。
【解決手段】翼上面を構成する一層のまたは複数層の繊維強化複合材料の層を含む第1の部材と、翼下面を構成する一層のまたは複数層の繊維強化複合材料の層を含む第2の部材とが、重ねあわされた構造を有するプロペラブレードであって、前記の第1の部材と第2の部材は、少なくとも翼前縁部及び翼後縁部において接合部を形成しており、該接合部において、前記第1の部材と第2の部材は、最内層の繊維強化複合材料の層が直接に、または、接続部材を介して接合がされており、かつ、第1の部材の最内層の繊維強化複合材料の層および第2の部材の最内層の繊維強化複合材料の層ならびに前記接続部材は、特定の条件を充足するプロペラブレードとする。
【選択図】図2
特許請求の範囲【請求項１】

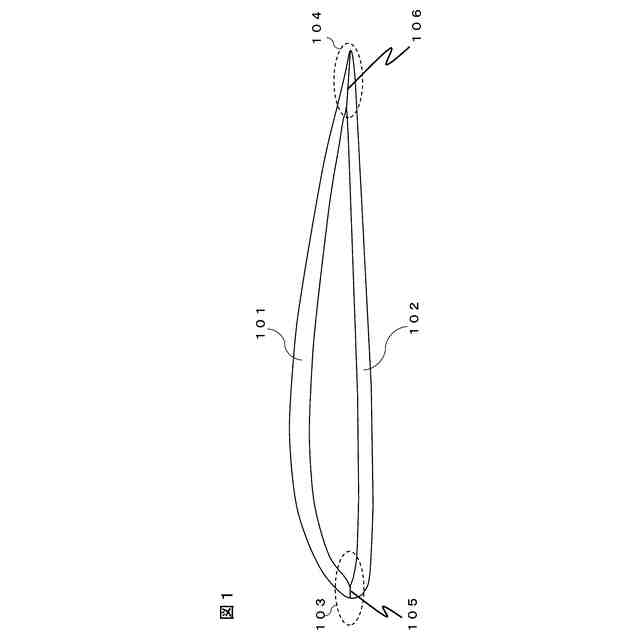

翼上面を構成する一層のまたは複数層の繊維強化複合材料の層を含む第１の部材と、翼下面を構成する一層のまたは複数層の繊維強化複合材料の層を含む第２の部材とが、重ねあわされた構造を有するプロペラブレードであって、前記の第１の部材と第２の部材は、少なくとも翼前縁部及び翼後縁部において接合部を形成しており、該接合部において、前記第１の部材と第２の部材は、最内層の繊維強化複合材料の層が直接に、または、接続部材を介して接合がされており、かつ、第１の部材の最内層の繊維強化複合材料の層および第２の部材の最内層の繊維強化複合材料の層ならびに前記接続部材は、下記条件１および条件２を充足するプロペラブレード。
条件１：第１の部材の最内層の繊維強化複合材料の層および第２の部材の最内層の繊維強化複合材料の層ならびに前記接続部材は、強化繊維が一軸に配向された繊維強化複合材料によって構成されている。
条件２：第１の部材の最内層の繊維強化複合材料の層および第２の部材の最内層の繊維強化複合材料の層ならびに前記接続部材に含まれる一軸に配向された強化繊維は、プロペラブレードの翼端から根元方向（翼長方向）に対して－１０度から＋１０度の範囲で配向し、かつ、隣接する最内層または接続部材との間で強化繊維の配向角度が５度以内である。
続きを表示（約 1,800 文字）【請求項２】
前記のプロペラブレードは、翼前縁部側の前記接合部において内層側に前記第１の部材と第２の部材の接合部を跨ぐように存在する１層のまたは複数層の繊維強化樹脂の層を含む第３の部材を有し、該第３の部材の第１の部材および第２の部材側の最外層は、強化繊維が一軸に配向された繊維強化複合材料によって構成されていると共に、該強化繊維は、第１の部材の最内層に含まれる強化繊維と第２の部材の最内層に含まれる強化繊維の両方に対して、配向角度が５°以内である請求項１に記載のプロペラブレード。
【請求項３】

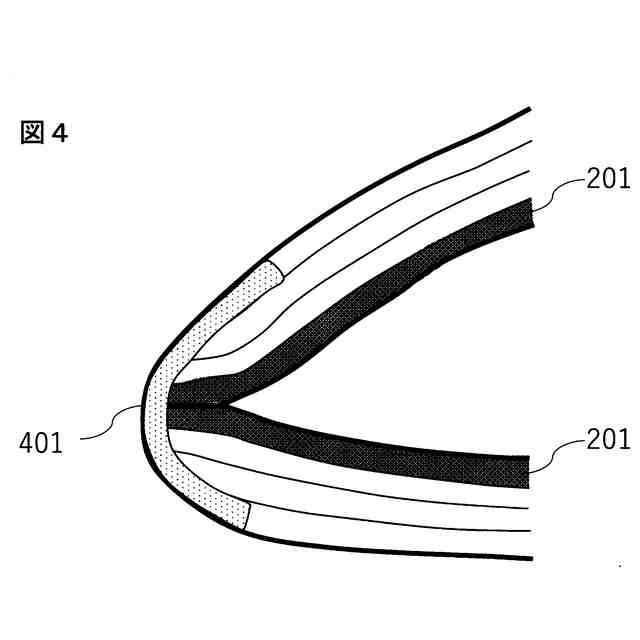

翼前縁部側の接合部の外面側において、該接合部を跨ぐように外部保護層を有することを特徴とする請求項１に記載のプロペラブレード。
【請求項４】
下記条件３または条件４を充足する請求項２に記載のプロペラブレード。

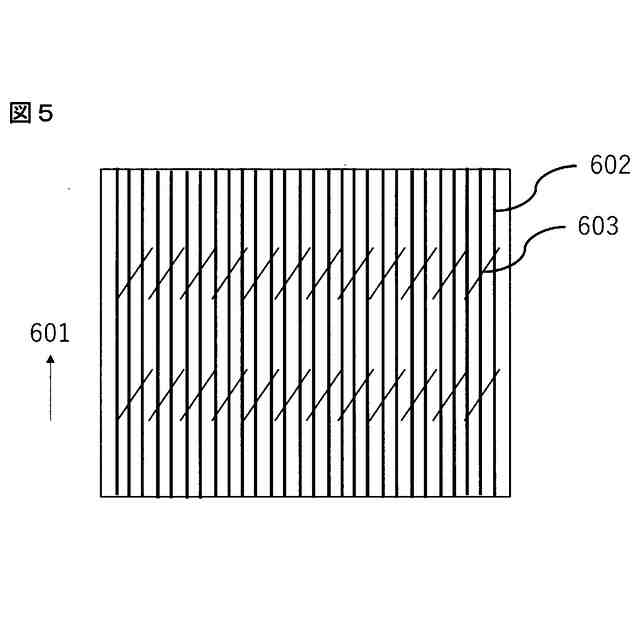

条件３：第１の部材の最内層、第２の部材の最内層、および、前記接続部材に含まれる強化繊維の少なくともひとつは、接合部およびその周縁部をなしている部分において、強化繊維が繊維長１０～１００ｍｍで断続されている。

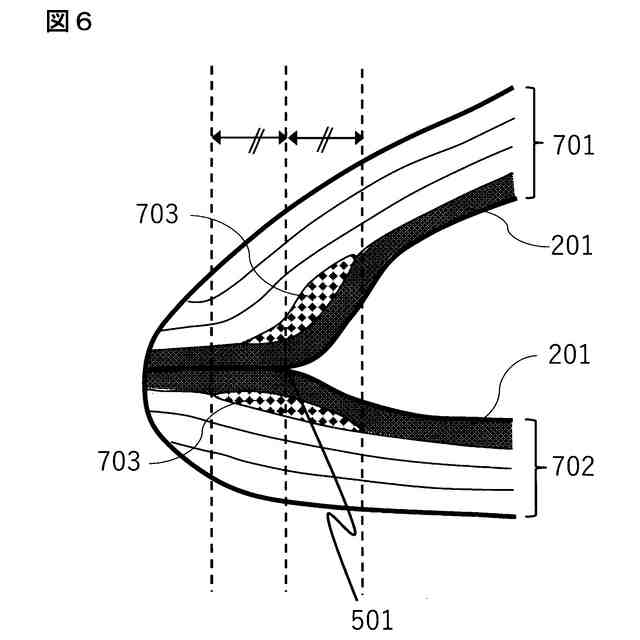

条件４：第３の部材の第１の部材および第２の部材側の最外層に含まれる強化繊維は、第１の部材および第２の部材の接合部の分離点を起点に該起点から接合部の長さに相当する長さの範囲で、繊維長１０～１００ｍｍで断続されている。
【請求項５】
第１の部材および第２の部材の両方またはいずれか一方は、翼前縁部側接合部において、多孔質体もしくは中空成形体を内部に有し、前記多孔質体もしくは中空成形体の翼内層側表面形状が凸形状を有することを特徴とする請求項１～３のいずれかに記載のプロペラブレード。
【請求項６】
第１の部材、第２の部材に含まれる繊維強化樹脂層の最内層が、翼前縁部及び翼後縁部において最内層よりも外側の層によって覆われていないことを特徴とする請求項１～３のいずれかに記載のプロペラブレード。
【請求項７】
さらに多孔質コアを有し、該多孔質コアが第１の部材および第２の部材よりも内側に含まれていることを特徴とする請求項１～３のいずれかに記載のプロペラブレード。
【請求項８】
翼上面および翼下面を構成するための、一層または複数層の繊維強化複合材料を含む部材を準備する工程（工程１）、該部材をプロペラの上面および下面のそれぞれの形状に賦形する工程（工程２）、工程２で得たプロペラの上面をなす部材（第１の部材）とプロペラの下面をなす部材（第２の部材）を直接にまたは接続部材を介して接合する工程（工程３）とを含むプロペラブレードの製造方法であって、工程２において、前記の第１の部材と第２の部材は、少なくとも翼前縁部及び翼後縁部において接合可能に賦形されると共に、接合部においては繊維強化複合材料の表面が対向するよう賦形され（対向する側の面をなす層を「最内層」と称する）、かつ、
該第１の部材の最内層の繊維強化複合材料の層および第２の部材の最内層の繊維強化複合材料の層ならびに前記接続部材は、強化繊維が一軸に配向された繊維強化複合材料によって構成され、かつ、前記工程２において、下記条件２’を充足するように賦形が行われることを特徴とするプロペラブレードの製造方法。
条件２’：第１の部材の最内層の繊維強化複合材料の層および第２の部材の最内層の繊維強化複合材料の層ならびに前記接続部材に含まれる一軸に配向された強化繊維は、プロペラブレードの翼端から根元方向（翼長方向）に対して－１０度から＋１０度の範囲で配向し、かつ、隣接する最内層または接続部材との間で配向角度が５度以内である。
【請求項９】
前記工程３において、プロペラブレードの翼上面の形状を有した型と翼下面の形状を有した型を用いた型押し法によって接合部に圧力を付与した後に接合がなされる請求項８に記載のプロペラブレードの製造方法。
【請求項１０】
前記工程３において、第１の部材と第２の部材でできる空間内に多孔質製のコア部材を配して、該多孔質製のコア部材と第１の部材、第２の部材との接合を行うことを特徴とする請求項８に記載のプロペラブレードの製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プロペラブレードに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
プロペラブレードは、翼形状を有し、駆動軸を中心に回転することで空気を後方へ押しやり推力を得る。効率良く空気を後方へ押しやるため、プロペラブレードでは根元から翼端に向かって迎え角や翼弦方向長さが変化する複雑な形状となっている。
【０００３】
プロペラブレード重量の削減は航空機のペイロード増加及び航続距離の増加に寄与するため、高強度・高剛性な繊維強化材料が構造材として使用されるが、プロペラブレードは前述の通り複雑形状を有するため、その成形難易度は高く、ハイビルトレートでの生産は困難である。
【０００４】
一方で近年ではＵｒｂａｎＡｉｒＭｏｂｉｌｉｔｙ（ＵＡＭ）や、ドローン等多数のプロペラブレードを有する機体が盛んに開発されており、今後プロペラブレードを従来以上にハイビルトレートで生産する必要がある。
【先行技術文献】
【特許文献】
【０００５】
特開２００６－１１８４３４号公報
特開２０１４－１５１５９号公報
特開２００８－２３２１４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
近年開発されているＵＡＭやドローンでは多数のプロペラブレードを有する機体が開発されている。これらの機体では航続距離、時間増加のため、軽量化ニーズが高く、一機体当たりの搭載数が多いプロペラブレードについて、特に軽量化ニーズが高い。この軽量化ニーズに応えるため、プロペラブレードには高比強度・高比剛性である繊維強化複合材料が適用されている。
【０００７】
特にプロペラブレードのスキンに繊維強化複合材料を用いる場合、繊維強化複合材料の高い比強度・比剛性の効果が得られやすい。プロペラブレードのスキンを繊維強化複合材料で作製する場合、上下のスキンに分割して繊維強化複合材料を賦形し、成形することが多い。例えば、特許文献１や特許文献２では上下の繊維強化複合材料製スキンを翼の前縁及び後縁にて接合させ、プロペラブレード形状としている。
【０００８】
一方でプロペラブレードは高速で回転させて運用するため、鳥や雹、跳ね石等様々の異物と高速で衝突するリスクを孕んでいる。このため、プロペラブレードにはこのような異物に対する衝突耐性が要求される。先述のように上下の繊維強化複合材料製スキンを翼の前縁及び後縁にて接合させ、プロペラブレード形状とする場合、異物衝突時に翼前縁の接合部からクラックが入り破壊する恐れがある。
【０００９】
このような課題に対して、例えば特許文献３ではパーティング位置を前縁からずらす方法が示されている。しかしながら、本手法を用いてハイビルトレート生産を実施することは困難で、ＵＡＭやドローン向けのプロペラブレードに対しては不向きである。
【００１０】
以上のように従前の技術では、生産性と異物衝突耐性を両立させることに課題があった。そこで本発明では、高い生産性と異物衝突耐性を両立するプロペラブレード構造を提供する。
【課題を解決するための手段】
（【００１１】以降は省略されています）
