特許ウォッチ

公開番号2025108336
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2024031321
出願日2024-03-01
発明の名称ガラス繊維糸及びその製造方法
出願人南亞塑膠工業股分有限公司,NAN YA PLASTICS CORPORATION
代理人個人,個人,個人
主分類C03B 37/00 20060101AFI20250715BHJP(ガラス;鉱物またはスラグウール)
要約【課題】本発明は、ガラス繊維糸及びその製造方法に関するものである。
【解決手段】前記ガラス繊維糸の製造方法は、コーティング工程、焼成工程、混合工程及び紡糸工程を含む。コーティング工程においては、モリブデン化合物を複数の無機粒子の表面にコーティングして、複数の表面処理無機粒子を形成する。焼成工程においては、窒素ガスの雰囲気において400℃から1,000℃の温度条件下で前記表面処理無機粒子を焼成する。混合工程においては、複数の前記表面処理無機粒子を溶融状態のガラス原料に混合する。紡糸工程においては、複数の前記表面処理無機粒子を含む前記ガラス原料から紡糸して、複数のガラス繊維糸を形成する。

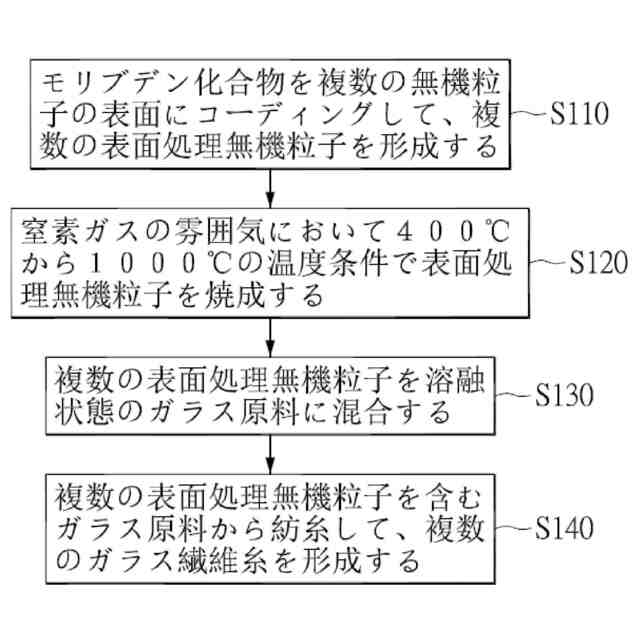

【選択図】図1
特許請求の範囲【請求項１】
表面処理無機粒子の総重量に対して、モリブデン化合物の含有量が０．０１ｗｔ％から５ｗｔ％となるように、前記モリブデン化合物を複数の無機粒子の表面にコーティングして、複数の前記表面処理無機粒子を形成するコーティング工程と、
窒素ガスの雰囲気において４００℃から１０００℃の温度条件で前記表面処理無機粒子を焼成する焼成工程と、
複数の前記表面処理無機粒子を溶融状態のガラス原料に混合する混合工程と、
複数の前記表面処理無機粒子を含む前記ガラス原料から紡糸して、複数のガラス繊維糸を形成する紡糸工程と、
を含む、
ことを特徴とするガラス繊維糸の製造方法。
続きを表示（約 1,200 文字）【請求項２】
前記モリブデン化合物が、三酸化モリブデン、四酸化モリブデン、五塩化モリブデン及び二硫化モリブデンからなる材料群から選ばれる少なくとも一種である、請求項１に記載のガラス繊維糸の製造方法。
【請求項３】
前記無機粒子が、二酸化ケイ素、二酸化チタン、水酸化アルミニウム、水酸化マグネシウム、炭酸カルシウム、酸化アルミニウム及び焼成カオリンからなる材料群から選ばれる少なくとも一種である、請求項１に記載のガラス繊維糸の製造方法。
【請求項４】
前記表面処理無機粒子の粒子径が０．０１μｍから５０μｍである、請求項１に記載のガラス繊維糸の製造方法。
【請求項５】
前記ガラス繊維糸の総重量１００ｗｔ％に対して、前記表面処理無機粒子の含有量が０．１ｗｔ％から５ｗｔ％である、請求項１に記載のガラス繊維糸の製造方法。
【請求項６】
前記コーティング工程において、まず前記モリブデン化合物を水中に溶解して溶液を作成し、その後、複数の前記無機粒子を前記溶液に投入して前記溶液及び前記無機粒子を攪拌し、次に前記溶液中の水を乾燥させて、前記モリブデン化合物を複数の前記無機粒子にコーティングする、請求項１に記載のガラス繊維糸の製造方法。
【請求項７】
前記コーティング工程において、まず前記モリブデン化合物を水中に溶解して溶液を作成し、その溶液を前記噴霧器に入れ、前記噴霧器を通じて前記溶液を前記無機粒子に噴霧して前記溶液及び前記無機粒子を攪拌し、次に前記溶液中の水を乾燥させて、前記モリブデン化合物を複数の前記無機粒子にコーティングする、請求項１に記載のガラス繊維糸の製造方法。
【請求項８】
前記噴霧器のノズル孔径が０．２μｍ未満である、請求項７に記載のガラス繊維糸の製造方法。
【請求項９】
前記ガラス繊維糸が０．４９から０．５２の最大静摩擦係数を有する、請求項１に記載のガラス繊維糸の製造方法。
【請求項１０】

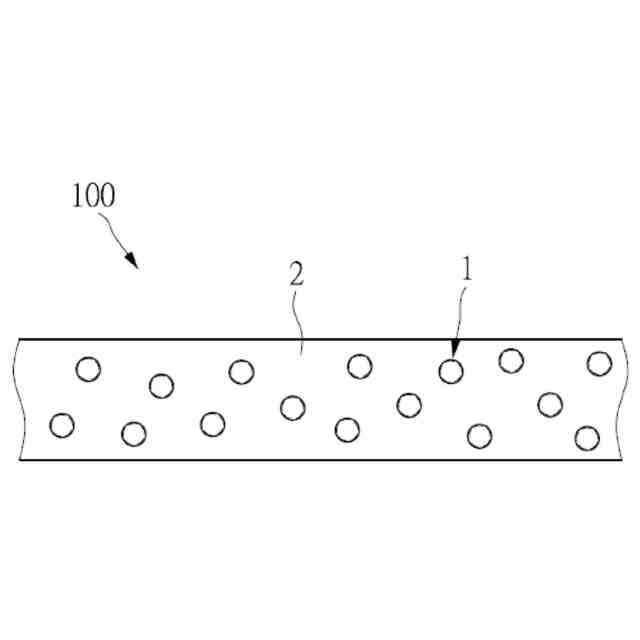

ガラス原料及び複数の表面処理無機粒子を含むガラス繊維糸であって、
前記表面処理無機粒子のそれぞれは、無機粒子及び前記無機粒子にコーティングされたモリブデン化合物を含み、
前記表面処理無機粒子の総重量１００ｗｔ％に対して、前記モリブデン化合物の含有量は、０．０１ｗｔ％から５ｗｔ％であり、
前記モリブデン化合物は、三酸化モリブデン、四酸化モリブデン、五塩化モリブデン及び二硫化モリブデンからなる材料群から選ばれる少なくとも一種であり、前記無機粒子は、二酸化ケイ素、二酸化チタン、水酸化アルミニウム、水酸化マグネシウム、炭酸カルシウム、酸化アルミニウム及び焼成カオリンからなる材料群から選ばれる少なくとも一種である、
ことを特徴とするガラス繊維糸。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ガラス繊維糸及びその製造方法に関し、特にモリブデン化合物を含むガラス繊維糸及びその製造方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
既存のガラス繊維糸の製造方法では、ガラス繊維糸の滑り性が不足しているため、紡糸過程でガラス繊維糸が容易に断裂する問題がある。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明が解決しようとする技術的課題は、既存技術の不足を補い、紡糸過程でガラス繊維糸が容易に断裂する問題を効果的に改善するガラス繊維糸及びその製造方法を提供することである。
【課題を解決するための手段】
【０００４】
上記の技術的課題を解決するため、本発明による技術的手段の一つとしては、表面処理無機粒子の総重量に対して、モリブデン化合物の含有量が０．０１ｗｔ％から５ｗｔ％であるように、モリブデン化合物を複数の無機粒子の表面にコーティングして、複数の表面処理無機粒子を形成するコーティング工程と、窒素ガスの雰囲気において４００℃から１０００℃の温度条件で表面処理無機粒子を焼成する焼成工程と、複数の表面処理無機粒子を溶融状態のガラス原料に混合する混合工程と、複数の表面処理無機粒子を含むガラス原料から紡糸して、複数のガラス繊維糸を形成する紡糸工程と、を含むガラス繊維糸の製造方法を提供することである。
【０００５】
好ましくは、モリブデン化合物は、三酸化モリブデン、四酸化モリブデン、五塩化モリブデン及び二硫化モリブデンからなる材料群から選ばれる少なくとも一種である。
【０００６】
好ましくは、無機粒子は、二酸化ケイ素、二酸化チタン、水酸化アルミニウム、水酸化マグネシウム、炭酸カルシウム、酸化アルミニウム及び焼成カオリンからなる材料群から選ばれる少なくとも一種である。
【０００７】
好ましくは、表面処理無機粒子の粒子径は、０．０１μｍから５０μｍである。
【０００８】
好ましくは、ガラス繊維糸の総重量１００ｗｔ％に対して、表面処理無機粒子の含有量は０．０１ｗｔ％から５ｗｔ％である。
【０００９】
好ましくは、コーティング工程において、まずモリブデン化合物を水中に溶解させて溶液を作成し、その後、複数の無機粒子を溶液に投入し、溶液及び無機粒子を攪拌した後、溶液中の水を乾燥させて、モリブデン化合物を複数の無機粒子にコーティングする。
【００１０】
好ましくは、コーティング工程において、まずモリブデン化合物を水中に溶解させて溶液を作成し、その溶液を噴霧器に入れ、噴霧器を通じて溶液を無機粒子に噴霧し、溶液及び無機粒子を攪拌した後、溶液中の水を乾燥させて、モリブデン化合物を複数の無機粒子にコーティングする。
（【００１１】以降は省略されています）

関連特許
