特許ウォッチ

公開番号2025162944
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024097899
出願日2024-06-18
発明の名称樹脂組成物
出願人南亞塑膠工業股分有限公司,NAN YA PLASTICS CORPORATION
代理人個人
主分類C08L 63/00 20060101AFI20251021BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【目的】高い充填剤割合の状況で加工性を改善することができ、同時に、優れた性能も有する樹脂組成物を提供する。
【解決手段】樹脂組成物は、樹脂、充填剤、シロキサン化合物、および有機エラストマーを含む。樹脂は、エポキシ樹脂、マレイミド樹脂、硬化剤、またはその組み合わせを含む。充填剤の樹脂組成物中の重量比は、75wt%以上である。
【選択図】なし

特許請求の範囲【請求項１】
エポキシ樹脂、ビスマレイミド樹脂、硬化剤、またはその組み合わせを含む樹脂と、
樹脂組成物中の重量比が６０ｗｔ％～８０ｗｔ％の間である充填剤と、
シロキサン化合物と、
有機エラストマーと、
を含む樹脂組成物。
続きを表示（約 970 文字）【請求項２】
前記有機エラストマーの前記樹脂組成物中の重量比が、前記シロキサン化合物の前記樹脂組成物中の重量比よりも大きい請求項１に記載の樹脂組成物。
【請求項３】
前記有機エラストマーが、エポキシ基またはアクリル基を有する請求項１に記載の樹脂組成物。
【請求項４】
前記シロキサン化合物が、エポキシ基またはアミノ基を有する請求項１に記載の樹脂組成物。
【請求項５】
前記充填剤が、エポキシ基またはアミノ基を有する請求項１に記載の樹脂組成物。
【請求項６】
前記有機エラストマーが、粒径範囲が０．５μｍ～５μｍの間の球状シリカを含む請求項１に記載の樹脂組成物。
【請求項７】
前記シロキサン化合物が、

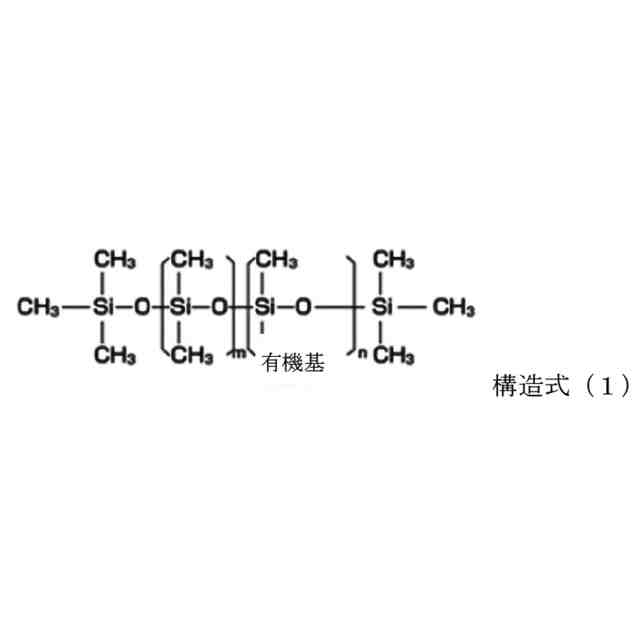

有機基がアミノ基またはエポキシ基であり、ｍが１～１５であり、ｎが１～１５である構造式（１）と、
JPEG
27
104

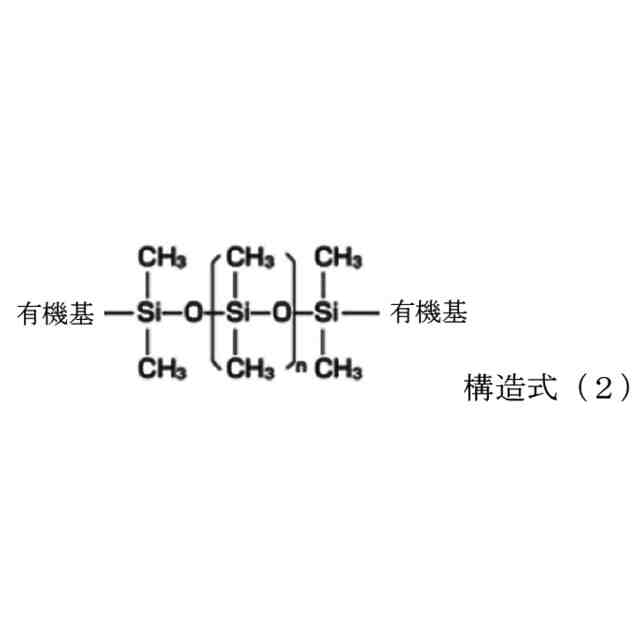

有機基がアミノ基またはエポキシ基であり、ｎが１～１５である構造式（２）と、
JPEG
24
86

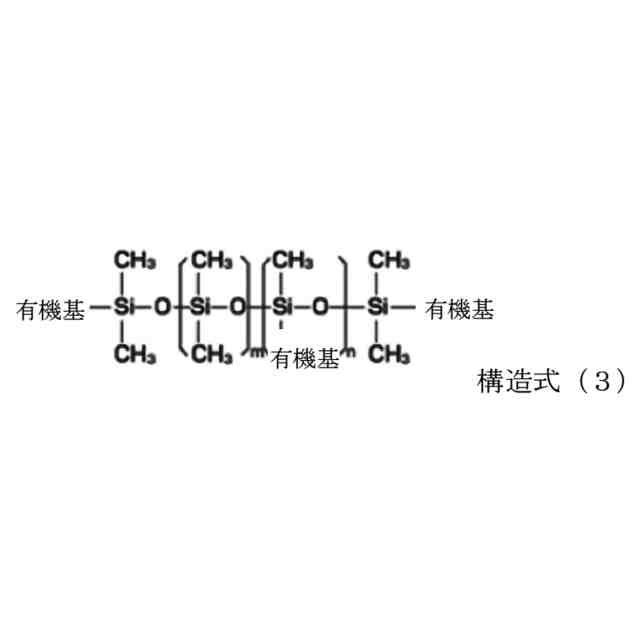

有機基がアミノ基またはエポキシ基であり、ｍが１～１５であり、ｎが１～１５である構造式（３）と、
JPEG
25
95
から選択された１つまたは複数を含む請求項１に記載の樹脂組成物。
【請求項８】
前記樹脂組成物中の前記有機エラストマーの重量比が、１ｗｔ％～１０ｗｔ％の間であり、前記樹脂組成物中の前記シロキサン化合物の重量比が、０．５ｗｔ％～５ｗｔ％の間である請求項１に記載の樹脂組成物。
【請求項９】
前記充填剤の前記樹脂組成物中の重量比が、７５ｗｔ％以上である請求項１に記載の樹脂組成物。
【請求項１０】
前記エポキシ樹脂の前記樹脂中の重量比が、１ｗｔ％～１０ｗｔ％であり、前記マレイミド樹脂の前記樹脂中の重量比が、１０ｗｔ％～２０ｗｔ％であり、前記硬化剤の前記樹脂中の重量比が、３ｗｔ％～１０ｗｔ％である請求項１に記載の樹脂組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂組成物に関するものである。
続きを表示（約 990 文字）【背景技術】
【０００２】
半導体技術の発展に伴い、現行の基板は、徐々に耐熱性、ガラス転移温度（glass transition temperature, Tg）、および／または熱膨張係数（coefficient of thermal expansion, CTE）などの物性要求を満たせなくなっている。例えば、要求を満たすために耐熱性に優れた充填剤の使用比率を増やすと、材料間の摩擦力によって樹脂流動性が低下し、加工性に対して悪影響を与える。したがって、高い充填剤割合の状況でいかにして加工性を改善するかが、技術開発の重要な課題となっている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
要求を満たすために耐熱性に優れた充填剤の使用比率を増やすと、材料間の摩擦力によって樹脂流動性が低下し、加工性に対して悪影響を与える。
【課題を解決するための手段】
【０００４】
本発明は、高い充填剤割合の状況で加工性を改善することができ、同時に、優れた性能も有する樹脂組成物を提供する。
【０００５】
本発明の樹脂組成物は、樹脂、充填剤、シロキサン化合物、および有機エラストマー（organic elastomer）を含む。樹脂は、エポキシ樹脂、ビスマレイミド樹脂、硬化剤、またはその組み合わせを含む。充填剤の樹脂組成物中の重量比は、７５ｗｔ％以上である。
【０００６】
本発明の１つの実施形態において、上述した有機エラストマーの樹脂組成物中の重量比は、シロキサン化合物の樹脂組成物中の重量比よりも大きい。
【０００７】
本発明の１つの実施形態において、上述した有機エラストマーは、エポキシ基またはアクリル基を有する。
【０００８】
本発明の１つの実施形態において、上述したシロキサン化合物は、エポキシ基またはアミノ基を有する。
【０００９】
本発明の１つの実施形態において、上述した充填剤は、エポキシ基またはアミノ基を有する。
【００１０】
本発明の１つの実施形態において、上述した有機エラストマーは、粒径範囲が０．５μｍ～５μｍの間の球状シリカを含む。

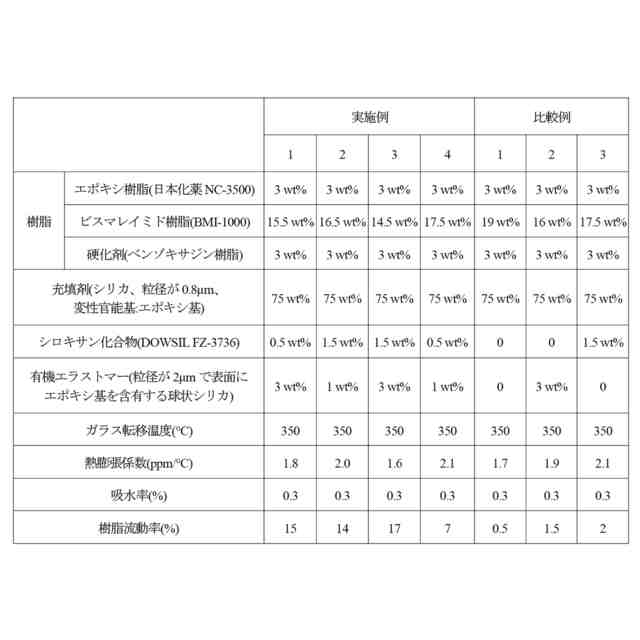

（【００１１】以降は省略されています）

関連特許
