公開番号2025064645
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174560
出願日2023-10-06
発明の名称汎用コンバインの脱穀装置
出願人井関農機株式会社
代理人弁理士法人新大阪国際特許事務所
主分類A01F 12/22 20060101AFI20250410BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】本発明は、汎用コンバインに搭載する脱穀装置において、扱胴の脱穀処理効率を良好に維持すると共に消耗した扱胴の補修を容易に行えるようにすることを課題とする。
【解決手段】複数の円弧筒片11Aを円弧筒片11Aと交差する複数の連結杆11Bで格子状にした格子扱胴部材11Cを構成し、前記複数の格子扱胴部材11Cを着脱可能に組付けて筒状扱胴11を構成し、該筒状扱胴11の外周には放射方向に突出し筒状扱胴11の回転で仮想線の送螺旋αを描く位置に扱歯14を立設したことを特徴とする汎用コンバインの脱穀装置とする。
【選択図】図5

特許請求の範囲【請求項１】
複数の円弧筒片（１１Ａ）を円弧筒片（１１Ａ）と交差する複数の連結杆（１１Ｂ）で格子状にした格子扱胴部材（１１Ｃ）を構成し、前記複数の格子扱胴部材（１１Ｃ）を着脱可能に組付けて筒状扱胴（１１）を構成し、該筒状扱胴（１１）の外周には放射方向に突出し筒状扱胴（１１）の回転で仮想線の送螺旋（α）を描く位置に扱歯（１４）を立設したことを特徴とする汎用コンバインの脱穀装置。
続きを表示（約 230 文字）【請求項２】

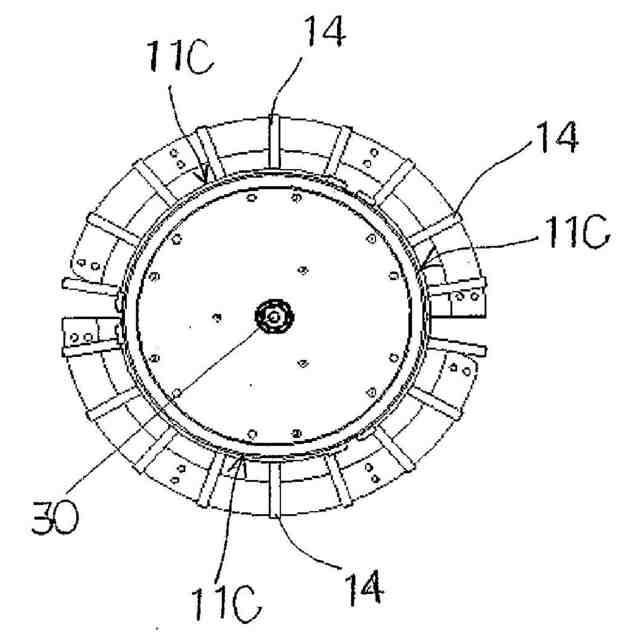

筒状扱胴（１１）の円周方向に格子扱胴部材（１１Ｃ）を複数個配置し、筒状扱胴（１１）の長手方向に格子扱胴部材（１１Ｃ）を複数個配置し、各格子扱胴部材（１１Ｃ）に互換性を持たせて筒状扱胴（１１）の組付け位置を変更可能にしたことを特徴とする請求項１に記載の汎用コンバインの脱穀装置。
【請求項３】
筒状扱胴（１１）の外周に立設する扱歯（１４）を着脱可能にしたことを特徴とする請求項１或いは請求項２に記載の汎用コンバインの脱穀装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、汎用コンバインに搭載する脱穀装置の扱胴に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
汎用コンバインは、特開２００８―２６３９１３号公報（特許文献１）に記載されているように、圃場に植生する穀稈を刈取前処理装置で刈り取って、脱穀装置に投入し穀粒を脱穀分離してその穀粒をグレンタンクに溜めて収穫し、脱穀済みの排桿を圃場に排出するようにしている。
【０００３】
そして、脱穀装置は、外周に扱歯が立設された扱胴が扱室内に軸支され、その扱胴と扱胴の下半部に設けた扱網と間で穀稈が後方へ送られながら扱かれて穀粒を含んだ脱穀物が扱網から下方の揺動選別装置上に漏下して穀粒が選別され、その穀粒がグレンタンクに溜められて収穫される。
【先行技術文献】
【特許文献】
【０００４】
特開２００８―２６３９１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
前記従来汎用コンバインの脱穀装置の扱室内に軸支される扱胴は、前後の扱胴側板に６本の筒状フレームを駆動軸と平行に円筒状に配置し、その筒状フレームに扱歯を放射状に配設した構成で、扱室内へ送り込まれた穀稈を扱歯と筒状フレームで扱いて脱穀物とする。このために、扱歯が摩耗して短くなったり脱穀物が６本の筒状フレーム内部に入り込んで滞留したりして脱穀処理効率が低下する傾向がある。
【０００６】
本発明は、汎用コンバインに搭載する脱穀装置において、扱胴の脱穀処理効率を良好に維持すると共に消耗した扱胴の補修を容易に行えるようにすることを課題とする。
【課題を解決するための手段】
【０００７】
上記本発明の課題は、次の技術手段により解決される。
【０００８】
請求項１の発明は、複数の円弧筒片１１Ａを円弧筒片１１Ａと直交する複数の連結杆１１Ｂで格子状にした格子扱胴部材１１Ｃを構成し、前記複数の格子扱胴部材１１Ｃを着脱可能に組付けて筒状扱胴１１を構成し、該筒状扱胴１１の外周には放射方向に突出し筒状扱胴１１の回転で仮想線の送螺旋αを描く位置に扱歯１４を立設したことを特徴とする汎用コンバインの脱穀装置とする。
【０００９】
請求項２の発明は、筒状扱胴（１１）の円周方向に格子扱胴部材（１１Ｃ）を複数個配置し、筒状扱胴（１１）の長手方向に格子扱胴部材（１１Ｃ）を複数個配置し、各格子扱胴部材１１Ｃに互換性を持たせて筒状扱胴１１の組付け位置を変更可能にしたことを特徴とする請求項１に記載の汎用コンバインの脱穀装置とする。
【００１０】
請求項３の発明は、筒状扱胴１１の外周に立設する扱歯１４を着脱可能にしたことを特徴とする請求項１或いは請求項２に記載の汎用コンバインの脱穀装置とする。
【発明の効果】
（【００１１】以降は省略されています）
