公開番号2025065319
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025017829,2023180321
出願日2025-02-05,2020-05-18
発明の名称移植機
出願人井関農機株式会社
代理人
主分類A01C 11/02 20060101AFI20250410BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】
苗供給装置から供給される苗の落下軌跡が大幅に乱され、植付ホッパの内部に苗が入り込まず、苗が植え付けられない欠株区間が発生することを低減できる移植機を提供する。
【解決手段】
走行車体(40)と、走行車体(40)の後部に設けた歩行操縦用の操縦ハンドル(404)と、圃場に苗を植え付ける植付装置(42)と、植付装置(42)に苗を落下供給する苗供給装置(43)を備え、
苗供給装置(43)と植付装置(42)との間の苗が落下する空間の周囲を覆う防風カバー(433)を設けた。
【選択図】図21
特許請求の範囲【請求項１】
走行車体（４０）と、走行車体（４０）の後部に設けた歩行操縦用の操縦ハンドル（４０４）と、圃場に苗を植え付ける植付装置（４２）と、植付装置（４２）に苗を落下供給する苗供給装置（４３）を備え、
苗供給装置（４３）と植付装置（４２）との間の苗が落下する空間の周囲を覆う防風カバー（４３３）を設けたことを特徴とする移植機。
続きを表示（約 160 文字）【請求項２】
防風カバー（４３３）は透明な軟質素材であることを特徴とする請求項１に記載の移植機。
【請求項３】
防風カバー（４３３）は苗供給装置（４３）の供給テーブルカバー（４３０）の左右両側に設ける防風支持プレート（４３１）に取り付けることを特徴とする請求項１又は請求項２に記載の移植機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、玉葱やレタス等の野菜苗を圃場に移植する移植機に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、機体後部に苗供給装置、苗植付ホッパを設けると共に、畝端での旋回操作時や圃場外での移動時に作業者が機体の進行方向や旋回時の機体前側持ち上げ操作を行う操縦ハンドルを備えると共に、機体前側にはエンジンやミッションケース、及び植付作業中に作業者が搭乗する作業座席を備える移植機が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－６８７４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
風の強い日に植付作業を行うとき、苗の重量が軽いものであると、苗供給装置から供給される苗の落下軌跡が大幅に乱され、植付ホッパの内部に苗が入り込まず、苗が植え付けられない欠株区間が発生するおそれがある。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、次のような技術的手段を講じた。
【０００６】
請求項１に係る発明は、走行車体（４０）と、走行車体（４０）の後部に設けた歩行操縦用の操縦ハンドル（４０４）と、圃場に苗を植え付ける植付装置（４２）と、植付装置（４２）に苗を落下供給する苗供給装置（４３）を備え、
苗供給装置（４３）と植付装置（４２）との間の苗が落下する空間の周囲を覆う防風カバー（４３３）を設けたことを特徴とする移植機とした。
【０００７】
請求項２に係る発明は、防風カバー（４３３）は透明な軟質素材であることを特徴とする請求項１に記載の移植機とした。
【０００８】
請求項３に係る発明は、防風カバー（４３３）は苗供給装置（４３）の供給テーブルカバー（４３０）の左右両側に設ける防風支持プレート（４３１）に取り付けることを特徴とする請求項１又は請求項２に記載の移植機とした。
【０００９】
本発明により、苗供給装置から供給される苗の落下軌跡が大幅に乱され、植付ホッパの内部に苗が入り込まず、苗が植え付けられない欠株区間が発生することを低減できる。
【図面の簡単な説明】
【００１０】
移植機の左側面図
移植機の右側面図

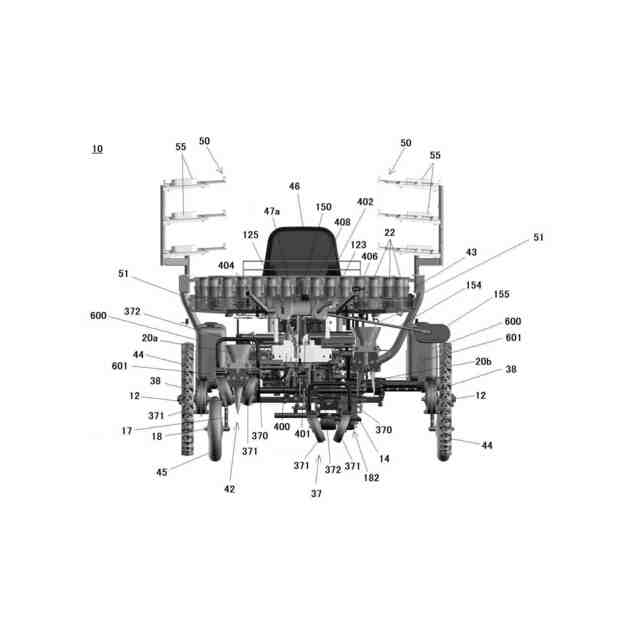

移植機の背面図
移植機の正面図
移植機の平面図

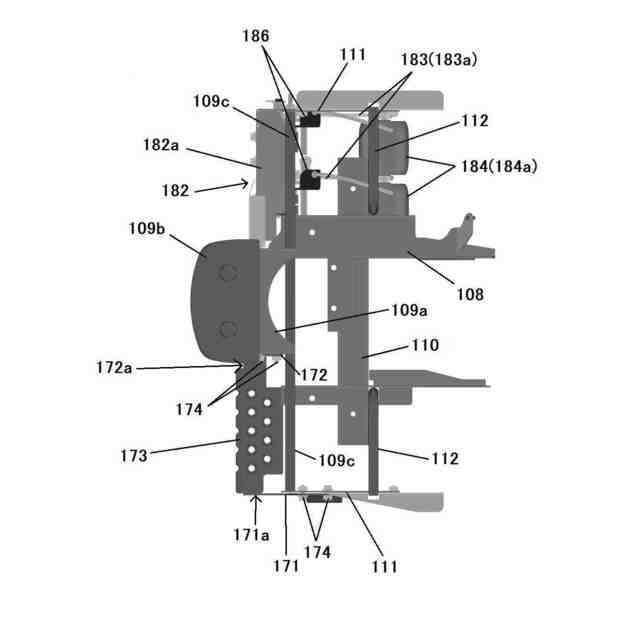

機体前側のバンパーの周辺を示す要部平面図
機体前側のバンパーの周辺を示す要部側面図
機体前側のバンパーの周辺を示す要部斜視図
灌水ポンプとチェックバルブを備える移植機の要部側面図
機体後部の操縦部や植付装置、苗供給装置等を示す要部斜視図
畝端センサや搭乗ステップ等を示す移植機の要部斜視図
後部補助ステップを装着した移植機の左側面図
後部補助ステップを装着した移植機の左側面図
後部補助ステップを示す要部斜視図
別構成例の後部補助ステップを示す要部斜視図
後部補助ステップの角度調節機構を示す要部図
車高調節に合わせて後部補助ステップを出し入れさせる機構を示す左側面図
折り畳み回動可能な後部補助ステップを示す要部側面図
補助鎮圧輪を備える後部補助ステップを示す要部側面図
移動ステップを備えた移植機を示す背面図
防風カバーを装着した状態を示す要部背面斜視図
防風カバーを装着した移植機を示す左側面図
防風カバーを装着した移植機を示す平面図
エンジンからギアポンプへの伝動部を示す模式図
別構成例のエンジンからギアポンプへの伝動部を示す模式図
水タンクを装着した状態を示す要部背面図
水タンクを装着した状態を示す要部平面図
水タンクを装着した状態を示す要部側面図
調節式の水タンクガードを示す要部平面図
（ａ）苗ガイド筒を備え、植付ホッパが下降した状態を示す要部側面図、（ｂ）苗ガイド筒を備え、植付ホッパが上昇した状態を示す要部側面図
苗ガイド筒の装着を示す要部平面図
苗ガイド筒を組み合わせて延長した状態を示す模式図
（ａ）エンジンと防塵カバーを示す模式図、（ｂ）エンジンと防塵カバーを組み合わせた状態を示す模式図
（ａ）Ｃ形状の防塵プレートを示す模式図、（ｂ）Ｃ形状の防塵プレートの使用状態を示す模式図
【発明を実施するための形態】
（【００１１】以降は省略されています）
