公開番号2025076000
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187582
出願日2023-11-01
発明の名称作業車両
出願人井関農機株式会社
代理人弁理士法人新大阪国際特許事務所
主分類F16H 61/431 20100101AFI20250508BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】状況に応じた変速制御を実行できる作業車両を提供することを目的とする。
【解決手段】変速操作具35によって変速操作される変速装置72を備え、変速操作具35は路上走行時に選択する路上走行位置36Aを備え、この路上走行位置36Aが選択されるときは、変速装置72の最低出力値を増速させるよう構成した。また、前輪4の切れ角を検出する切れ角センサ102を備え、停止中のステアリングの切れ角が所定値以上である場合、変速装置の最低出力値を増速させる構成とした。
【選択図】図2

特許請求の範囲【請求項１】
変速操作具（３５）によって変速操作される変速装置（７２）を備え、変速操作具（３５）は路上走行時に選択する路上走行位置を備え、この路上走行位置が選択されるときは、変速装置（７２）の最低出力値を増速させるよう構成したことを特徴とする作業車両。
続きを表示（約 270 文字）【請求項２】
変速装置（７２）は静油圧無段変速部（７２ａ）と遊星ギア変速機構部（７２ｂ）を有する油圧機械式無段変速装置とされ、路上走行位置が選択されているときは、静油圧無段変速部（７２ａ）の出力を増速側に変更することによって変速装置（７２）の最低出力値を増速させる構成とした請求項１に記載の作業車両。
【請求項３】
操舵輪（４）の切れ角を検出する切れ角センサ（１０２）を備え、停止中の操舵輪（４）の切れ角が所定値以上である場合、変速装置の最低出力値を増速させる構成とした請求項１又は請求項２に記載の作業車両。

発明の詳細な説明【技術分野】
【０００１】
本発明は、農用トラクタなどの作業車両に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
作業車両の変速装置において、路上用の変速位置に操作されると、エンジン回転数に合わせて自動的に変速段が選択される作業車両の変速装置が公知である（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特許第４６５５４８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１によると、路上走行の場合にアクセルペダル操作に応じて自動変速するように構成したものであり、この変速装置により、オペレータの操作負担を軽減して走行状況に合わせた変速調節が可能となる。
【０００５】
しかしながら、圃場内で作業する農用トラクタなどの作業車両は圃場を走行する場合と路上を走行する場合では必要とされる走行制御が変わるが、従来は同じ制御が用いられていた。
【０００６】
本発明は、状況に応じた変速制御を実行できる作業車両を提供することを目的とする。
【課題を解決するための手段】
【０００７】

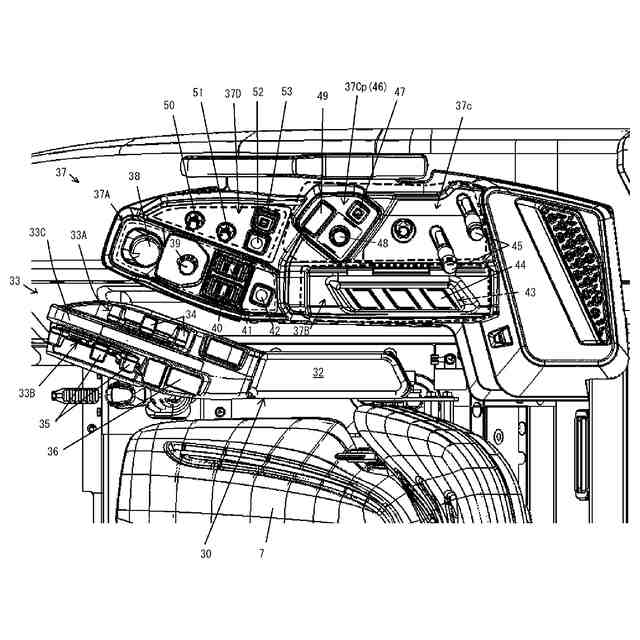

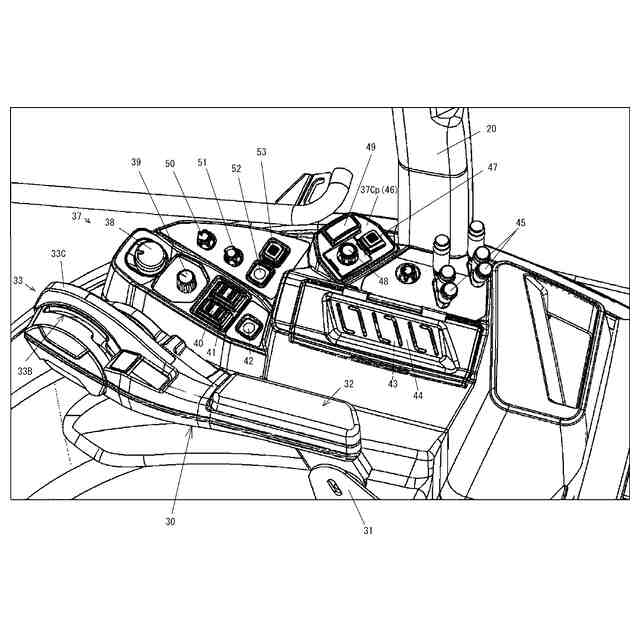

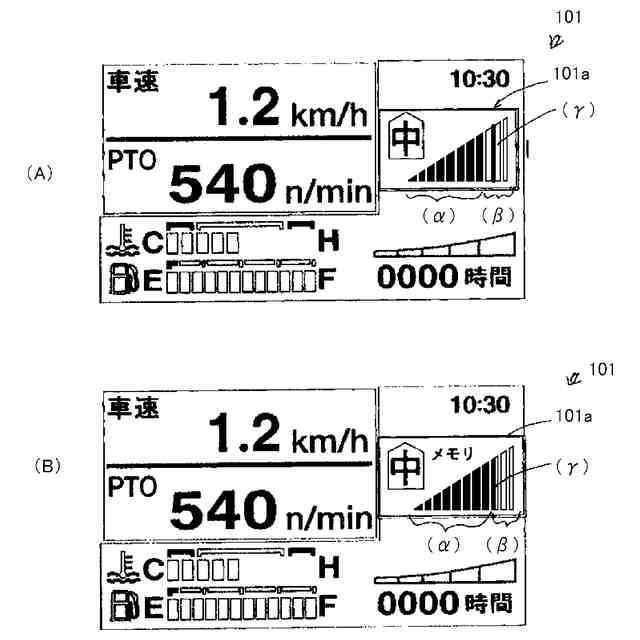

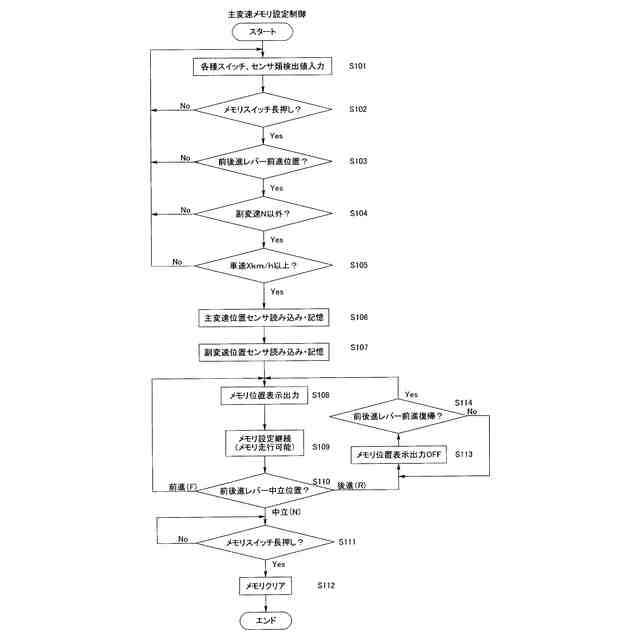

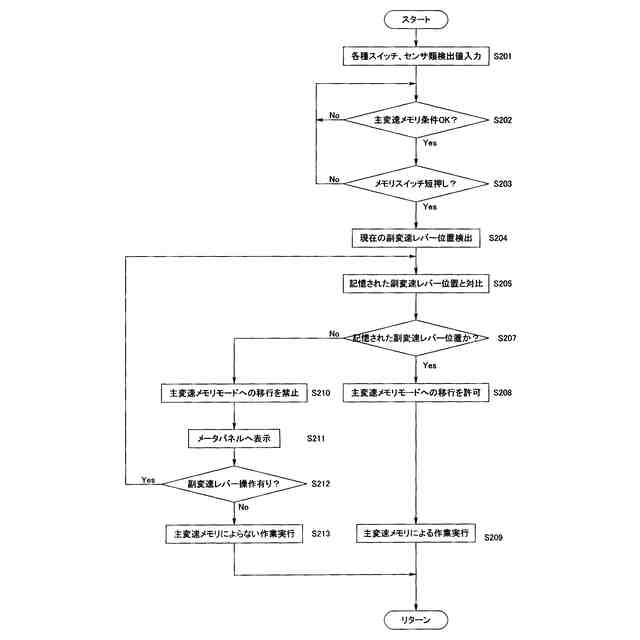

上記課題を解決し目的を達成するために、請求項１に記載の発明は、変速操作具３５によって変速操作される変速装置７２を備え、変速操作具３５は路上走行時に選択する路上走行位置３６Ａを備え、この路上走行位置３６Ａが選択されるときは、変速装置７２の最低出力値を増速させるよう構成した。
【０００８】

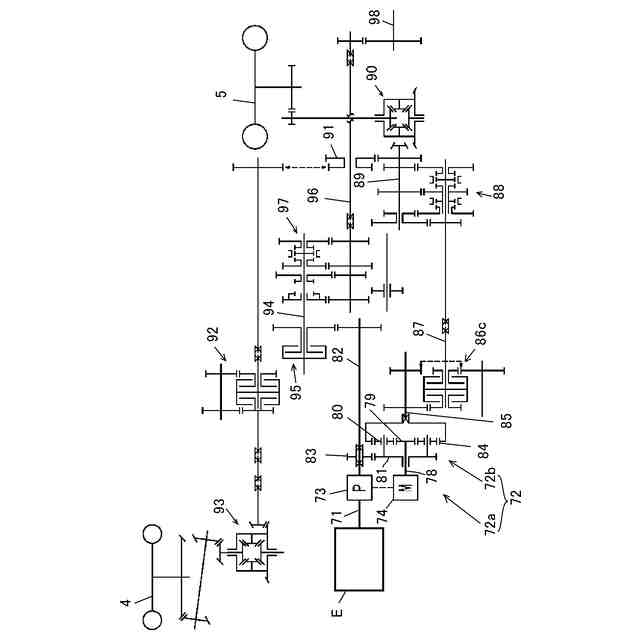

請求項２に記載の発明は、請求項１に記載の発明において、変速装置７２は静油圧無段変速部７２ａと遊星ギア変速機構部７２ｂからなる油圧機械式無段変速装置とされ、路上走行位置が選択されているときは、静油圧無段変速部７２ａの出力を増速側に変更することによって変速装置７２の最低出力値を増速させる。
【０００９】

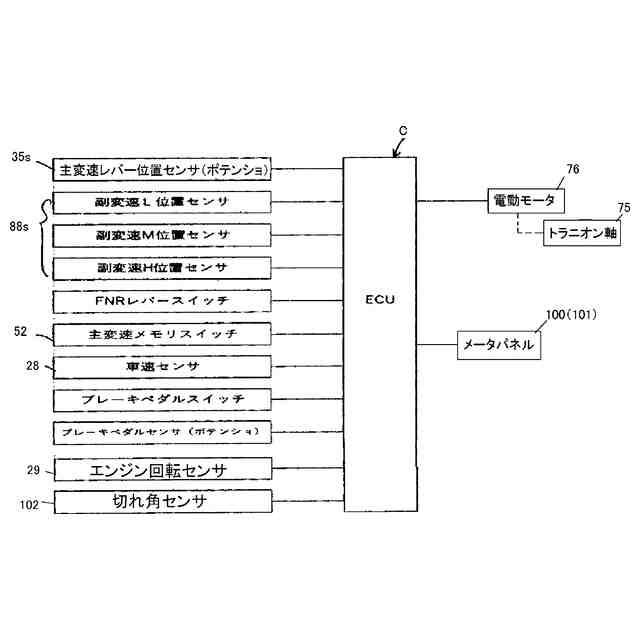

請求項３に記載の発明は、請求項１又は請求項２に記載の発明において、操舵輪４の切れ角を検出する切れ角センサ１０２を備え、停止中の操舵輪４の切れ角が所定値以上である場合、変速装置の最低出力値を増速させる構成とした。
【発明の効果】
【００１０】
請求項１に記載の発明によれば、変速装置の最低出力値を増速させることにより、早く動き出しできる。このため、作業走行のようにゆっくり発進する必要がない路上走行において、素早く増速させたい要請に対応できるものである。
（【００１１】以降は省略されています）
