公開番号2025069835
公報種別公開特許公報(A)
公開日2025-05-01
出願番号2023179808
出願日2023-10-18
発明の名称資材散布装置
出願人井関農機株式会社
代理人弁理士法人新大阪国際特許事務所
主分類A01C 15/00 20060101AFI20250423BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】肥料タンク内の肥料を繰出部の繰出ロールで繰り出して圃場に散布する施肥装置がある。繰出部には、繰出ロールの外周面に摺接して肥料繰出量を一定に保つブラシが設けられているが、繰出ロールの肥料を収容して繰り出す凹部を清掃する部材が無く、頻繁に繰出部を分解して繰出ロールを清掃する必要があり、メンテナンス作業工数が多いという課題があった。そこで、メンテナンス作業工数を削減できる資材散布装置を提供する。

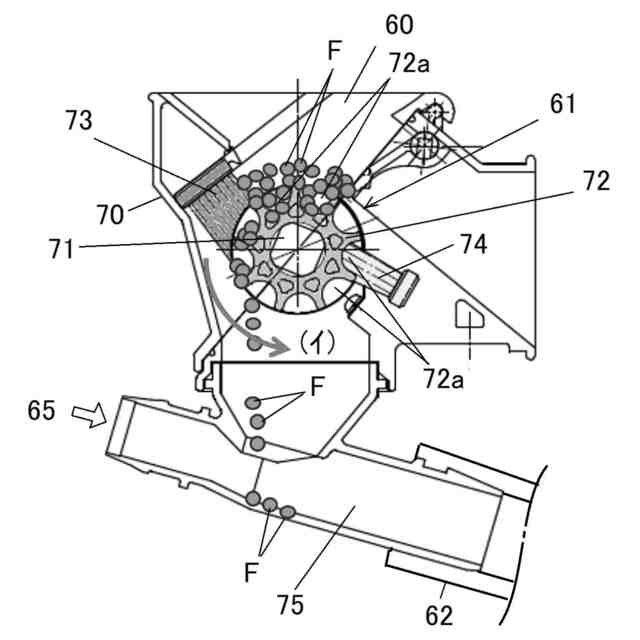

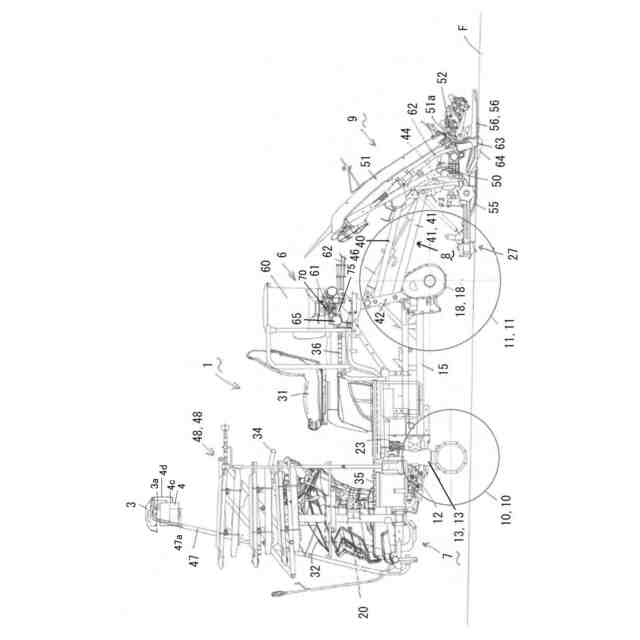

【解決手段】資材タンク60内の資材Fを繰出部61の繰出ロール72で繰り出して圃場に散布する資材散布装置において、繰出部61に繰出ロール72の外周面に摺接して資材繰出量を一定にする第1ブラシ73と繰出ロール72の凹部72aを清掃する第2ブラシ74を設ける。
【選択図】図7
特許請求の範囲【請求項１】
資材タンク（６０）内の資材（Ｆ）を繰出部（６１）の繰出ロール（７２）で繰り出して圃場に散布する資材散布装置において、繰出部（６１）に繰出ロール（７２）の外周面に摺接して資材繰出量を一定にする第１ブラシ（７３）と繰出ロール（７２）の凹部（７２ａ）を清掃する第２ブラシ（７４）を設けたことを特徴とする資材散布装置。
続きを表示（約 720 文字）【請求項２】
第１ブラシ（７３）の先端が繰出ロール（７２）の外周面に摺接し、第２ブラシ（７４）の先端が凹部（７２ａ）内に入り込むことを特徴とする請求項１に記載の資材散布装置。
【請求項３】
第１ブラシ（７３）が凹部（７２ａ）内の資材（Ｆ）が落下するまでの位置に設けられ、第２ブラシ（７４）が凹部（７２ａ）内の資材（Ｆ）が落下してからの位置に設けられていることを特徴とする請求項１または請求項２に記載の資材散布装置。
【請求項４】
第２ブラシ（７４）がアクチュエータの作動にて第２ブラシ（７４）の先端が繰出ロール（７２）の凹部（７２ａ）内に入り込んだ位置と第２ブラシ（７４）の先端が凹部（７２ａ）内から出た位置との間を移動することを特徴とする請求項３に記載の資材散布装置。
【請求項５】
第２ブラシ（７４）が繰出ロール（７２）の回転数が所定回数となると第２ブラシ（７４）の先端が繰出ロール（７２）の凹部（７２ａ）内に入り込んだ位置に移動することを特徴とする請求項４に記載の資材散布装置。
【請求項６】
機体に設けたブラシ清掃モードスイッチを清掃モードにした時に、第２ブラシ（７４）を第２ブラシ（７４）の先端が繰出ロール（７２）の凹部（７２ａ）内に入り込んだ位置に移動することを特徴とする請求項４に記載の資材散布装置。
【請求項７】
資材タンク（６０）内に設けた資材切れセンサが資材切れを検出した時のみ、第２ブラシ（７４）を第２ブラシ（７４）の先端が繰出ロール（７２）の凹部（７２ａ）内に入り込んだ位置に移動することを特徴とする請求項６に記載の資材散布装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、肥料を圃場に散布する施肥装置等の資材散布装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
肥料タンク内の肥料を繰出部の繰出ロールで繰り出して圃場に散布する施肥装置がある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－２９０１１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
繰出部には、繰出ロールの外周面に摺接して肥料繰出量を一定に保つブラシが設けられているが、繰出ロールの肥料を収容して繰り出す凹部を清掃する部材が無く、頻繁に繰出部を分解して繰出ロールを清掃する必要があり、メンテナンス作業工数が多いという課題があった。
【０００５】
本発明は、上記に鑑みてなされたものであって、メンテナンス作業工数を削減できる資材散布装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】

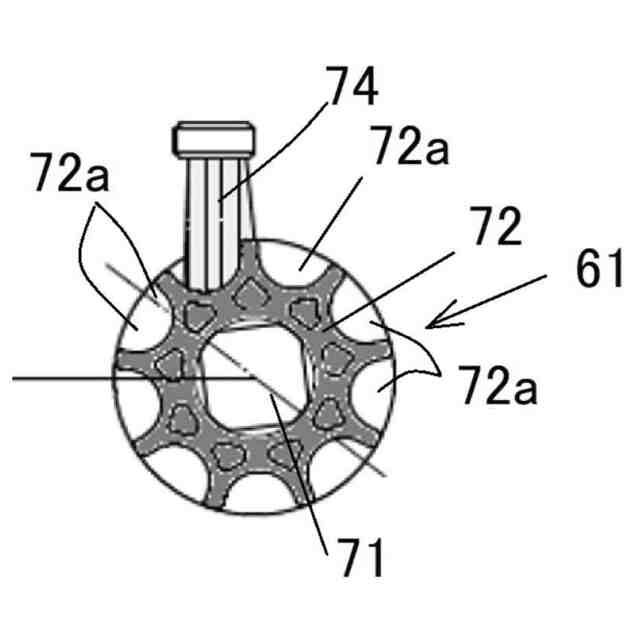

請求項１記載の発明は、資材タンク６０内の資材Ｆを繰出部６１の繰出ロール７２で繰り出して圃場に散布する資材散布装置において、繰出部６１に繰出ロール７２の外周面に摺接して資材繰出量を一定にする第１ブラシ７３と繰出ロール７２の凹部７２ａを清掃する第２ブラシ７４を設けた資材散布装置である。
【０００７】
請求項１記載の発明によれば、繰出部６１に繰出ロール７２の外周面に摺接して資材繰出量を一定にする第１ブラシ７３と繰出ロール７２の凹部７２ａを清掃する第２ブラシ７４を設けたので、繰出部６１を分解して繰出ロール７２を清掃する回数が減り、メンテナンス作業工数の削減が図れる。
【０００８】
請求項２記載の発明は、第１ブラシ７３の先端が繰出ロール７２の外周面に摺接し、第２ブラシ７４の先端が凹部７２ａ内に入り込む請求項１に記載の資材散布装置である。
【０００９】
請求項３記載の発明は、第１ブラシ７３が凹部７２ａ内の資材Ｆが落下するまでの位置に設けられ、第２ブラシ７４が凹部７２ａ内の資材Ｆが落下してからの位置に設けられている請求項１または請求項２に記載の資材散布装置である。
【００１０】
請求項４記載の発明は、第２ブラシ７４がアクチュエータの作動にて第２ブラシ（７４）の先端が繰出ロール７２の凹部７２ａ内に入り込んだ位置と第２ブラシ（７４）の先端が凹部７２ａ内から出た位置との間を移動する請求項３に記載の資材散布装置である。
（【００１１】以降は省略されています）
