公開番号2025059924
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170330
出願日2023-09-29
発明の名称農業管理システム
出願人株式会社クボタ
代理人安田岡本弁理士法人
主分類A01G 7/00 20060101AFI20250403BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】ユーザに対して、農作業の改善のための気付きを提供することができる農業管理システムを提供する。
【解決手段】農業管理システム1は、圃場での作物の生産管理に関する複数の生産管理情報を複数の圃場毎に区別して記憶する記憶装置46と、指定地域内の複数の圃場について、前記記憶装置46に記憶された前記複数の生産管理情報のうちで選択された生産管理情報と相関のある生産管理情報を、相関情報として特定する情報処理装置33Cと、前記情報処理装置33Cが特定した前記相関情報を報知する端末装置33Bと、を備える。
【選択図】図1A
特許請求の範囲【請求項１】
圃場での作物の生産管理に関する複数の生産管理情報を複数の圃場毎に区別して記憶
する記憶装置と、
指定地域内の複数の圃場について、前記記憶装置に記憶された前記複数の生産管理情
報のうちで選択された生産管理情報と相関のある生産管理情報を、相関情報として特定
する情報処理装置と、
前記情報処理装置が特定した前記相関情報を報知する端末装置と、を備える農業管理
システム。
続きを表示（約 1,600 文字）【請求項２】
前記生産管理情報は、圃場で生育した作物に関する複数の作物情報と、前記圃場で実
施した複数の作業情報と、前記圃場の環境情報とを含み、
前記情報処理装置は、第１確認指示があると、前記複数の作物情報のうちで選択され
た作物情報の内容が良である良圃場と否である否圃場とについて前記複数の作業情報及
び環境情報の相関係数をそれぞれ演算する演算部と、
前記相関係数が規定値である情報を前記相関情報として特定する特定部と、を備える
請求項１に記載の農業管理システム。
【請求項３】
前記情報処理装置は、
ユーザによる前記作物情報の選択を受け付ける受付部と、
前記受付部が受け付けた前記作物情報の内容が良である良圃場と否である否圃場とを
、前記記憶装置に記憶された前記指定地域内の複数の圃場毎の前記作物情報に基づいて
、抽出する抽出部と、を備え、
前記演算部は、前記抽出部が抽出した前記良圃場と前記否圃場とについて前記複数の
作業情報及び環境情報の相関係数をそれぞれ演算する請求項２に記載の農業管理システ
ム。
【請求項４】
前記情報処理装置は、ユーザによる前記指定地域の指定を受け付ける指定部を備え、
前記抽出部は、前記指定部が受け付けた前記指定地域について前記良圃場と前記否圃
場とを抽出する請求項３に記載の農業管理システム。
【請求項５】
前記特定部は、前記相関情報の名称、前記相関情報の影響度及び前記相関情報の詳細
内容をそれぞれ特定し、
前記情報処理装置は、前記特定部が特定した前記相関情報の前記名称、前記影響度及
び前記詳細内容を対応付けた対応表を生成するデータ生成部を備え、
前記端末装置は、前記対応表を表示する表示装置を備える請求項４に記載の農業管理
システム。
【請求項６】
前記データ生成部は、前記良圃場及び前記否圃場の少なくとも一方について実施した
複数の作業情報を時系列に並べた作業実績カレンダーを生成し、
前記表示装置は、前記対応表と前記作業実績カレンダーとを表示する請求項５に記載
の農業管理システム。
【請求項７】
前記記憶装置は、前記指定地域を含むマップを記憶し、
前記データ生成部は、前記特定部が特定した前記相関情報の前記名称、前記影響度及
び前記詳細内容に基づいて農作業改善メッセージを生成し、前記良圃場及び前記否圃場
を含み且つ前記良圃場と前記否圃場とを異なる表示態様で表示するマップと前記農作業
改善メッセージとを含む相関マップ画面を生成し、
前記表示装置は、前記マップ画面を表示する請求項５に記載の農業管理システム。
【請求項８】
前記作物情報は、色彩選別機による被害粒、白未熟粒及び着色粒を含む色彩選別情報
と、収量と歩留まりとを含む生産情報とを含む請求項５に記載の農業管理システム。
【請求項９】
前記表示装置は、前記圃場毎に前記色彩選別情報及び前記生産情報の少なくとも一方
を対応付けた対応データを、複数の前記否圃場について一覧表示した一覧表を表示し、
前記被害粒、前記白未熟粒、前記着色粒、前記収量及び前記歩留まりのうちでユーザが
選択した情報の並び順で前記一覧表を表示すると共に、前記良圃場及び前記否圃場を含
むマップを表示する請求項８に記載の農業管理システム。
【請求項１０】
前記表示装置は、前記対応表での前記名称がユーザにより選択されると、前記作業情
報及び前記環境情報のうちで前記名称と関連する情報の計測結果を示すグラフを表示す
る請求項６に記載の農業管理システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、農業管理システムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１に開示された表示装置は、収穫した作物に対して行った色彩選別の選別結果を取得する選別結果取得部と、圃場マップを取得する圃場情報取得部と、圃場マップの圃場毎に色彩選別の実行・未実行を区別して表示する表示部と、を備える。表示部は、色彩選別済みの圃場のうちで不良重量が判定値を超える圃場については、選別結果として、不良選別内容（例えば、カメムシ、ヤケ、シラタなど）を示す図形を表示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１９２１３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の表示装置では、圃場マップ中の不良重量が多い圃場に図形が表示されるので、ユーザは、図形が示す不良選別内容（例えば、カメムシ、ヤケ、シラタなど）を把握することができる。しかしながら、ユーザは、上記の表示装置を見て、圃場マップ中の不良重量が多い圃場の存在及びその不良選別内容を確認できるだけであり、不良選別内容についてどのような対策をすれば良いのかがわからないのが実状である。このため、ユーザに対して、農作業の改善のための気付きを提供することができない。
【０００５】
そこで、本発明は、前記問題点に鑑み、ユーザに対して、農作業の改善のための気付きを提供することができる農業管理システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る農業管理システムは、圃場での作物の生産管理に関する複数の
生産管理情報を複数の圃場毎に区別して記憶する記憶装置と、指定地域内の複数の圃場
について、前記記憶装置に記憶された前記複数の生産管理情報のうちで選択された生産
管理情報と相関のある生産管理情報を、相関情報として特定する情報処理装置と、前記
情報処理装置が特定した前記相関情報を報知する端末装置と、を備える。
【発明の効果】
【０００７】
本発明によれば、ユーザに対して、農作業の改善のための気付きを提供することができる。
【図面の簡単な説明】
【０００８】

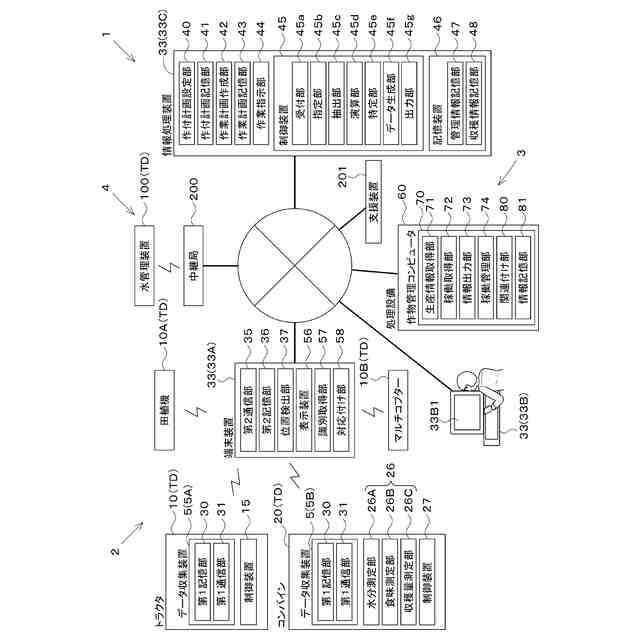

農業管理システムの全体図である。

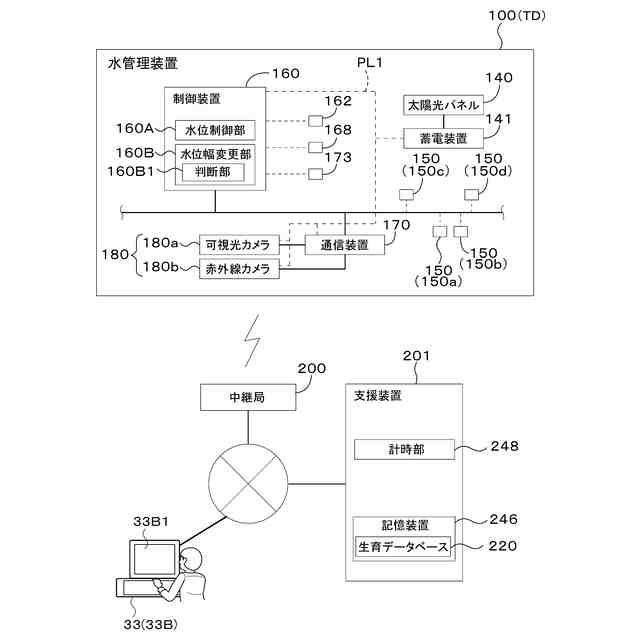

圃場の水管理システムの詳細図である。

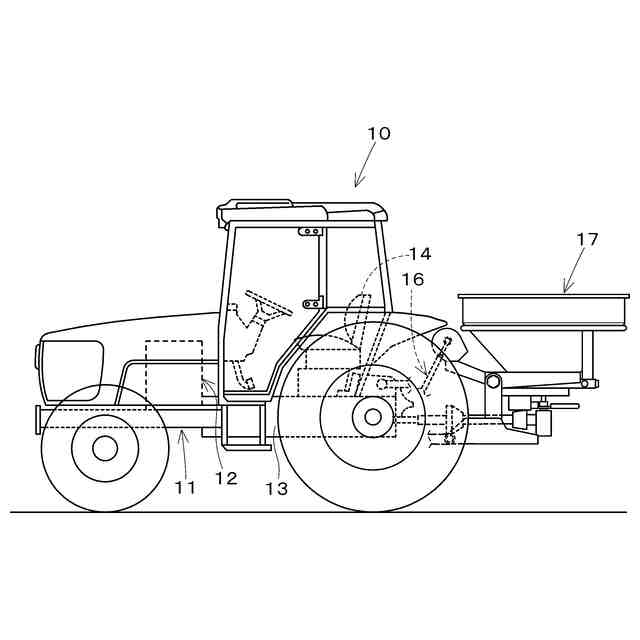

トラクタの全体図である。

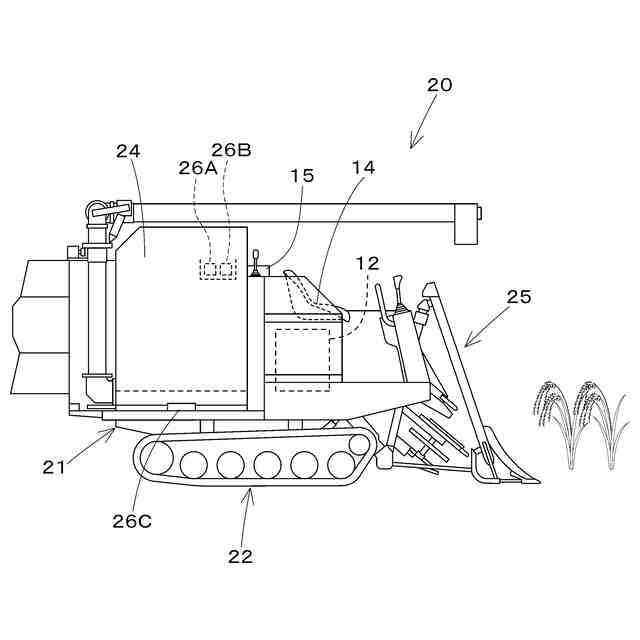

コンバインの全体図である。
メイン画面の説明図である。
作業計画を表示した例を示す図である。
収穫した穀物を収容部材に収容する説明図である。
選択画面を表示した例を示す図である。

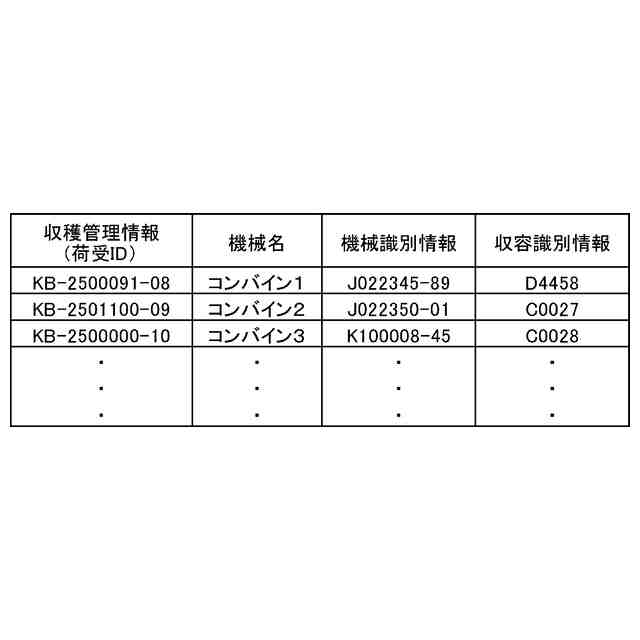

収穫管理情報と機械識別情報との関連付けを示す図である。
収穫管理情報と作物情報との関連付けを示す図である。
収穫管理情報、作物情報及び作業情報の関連付を示す図である。
処理設備及び作物管理システムを示す図である。
管理画面の一例を示す図である。
乾燥管理情報と乾燥情報との関連付けを示す図である。
調製管理情報と調製情報との関連付けを示す図である。
計量管理情報と計量情報との関連付けを示す図である。
乾燥管理情報と調製管理情報との関連付けを示す図である。
乾燥管理情報、乾燥情報、収穫管理情報、生産管理情報（作業情報、作物情報）の関連付けを示す図である。
水管理装置を給水側及び排水側に取り付けた側面図である。
設定画面の一例を示す図である。
設定画面の一例を示す図である。
制御幅及び水位の変化を示す図である。
水管理時期と制御幅との関係を示す図である。
記憶装置に記憶されている圃場毎の複数の生産管理情報の一例を示す図である。
第１実施形態の相関情報表示処理の一例を示すフローチャートである。
第１実施形態の相関情報特定処理の一例を示すフローチャートである。
相関係数と相関の強さとの関係を示す図である。
端末装置の画面表示の一例を示す図である。
端末装置の画面表示の一例を示す図である。
端末装置の画面表示の一例を示す図である。
端末装置の画面表示の一例を示す図である。
相関情報と関連する情報の計測結果を示すグラフである。
端末装置の画面表示の一例を示す図である。
端末装置の画面表示の一例を示す図である。
端末装置の画面表示の一例を示す図である。
端末装置の画面表示の一例を示す図である。
相関情報表示処理の一例を示すフローチャートである。
相関情報特定処理の一例を示すフローチャートである。
第２実施形態の相関情報に応じた制御情報の反映処理の一例を示すフローチャートである。
図２８Ａに示す反映処理後の作付計画の実行処理の一例を示すフローチャートである。
相関情報と対象装置と制御対象と制御情報との対応関係を示す対応関係テーブルの一例を示す図である。
端末装置の画面表示の一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を図面に基づいて説明する。
【００１０】
［第１実施形態］
図１Ａは、農業管理システムの全体図を示している。農業管理システム１は、農作物（作物）の作付けから農作物の収穫までを管理する生産管理システム２と、収穫後の農作物を管理する作物管理システム３と、圃場の水管理を行う圃場の水管理システム４とから構成されている。
（【００１１】以降は省略されています）
