特許ウォッチ

公開番号2025068305
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023178101
出願日2023-10-16
発明の名称配管構造
出願人株式会社クボタケミックス
代理人個人
主分類F16L 47/03 20060101AFI20250421BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】差口付き管継手の差口管部の耐熱性が向上された配管構造を提供する。
【解決手段】配管構造10は、継手本体20と管厚が4.6mm以上7.0mm以下である合成樹脂製の差口管部32とを有する電気融着チーズ12(差口付き管継手)、差口管部と同じ外径でかつ管厚が7.0mmを超える合成樹脂製の管部材14、および両端部に電気融着受口34を有し、差口管部と管部材とを接続する電気融着ソケット16を備える。差口管部の露出部32bの軸方向長さLは、70mm以下に設定される。

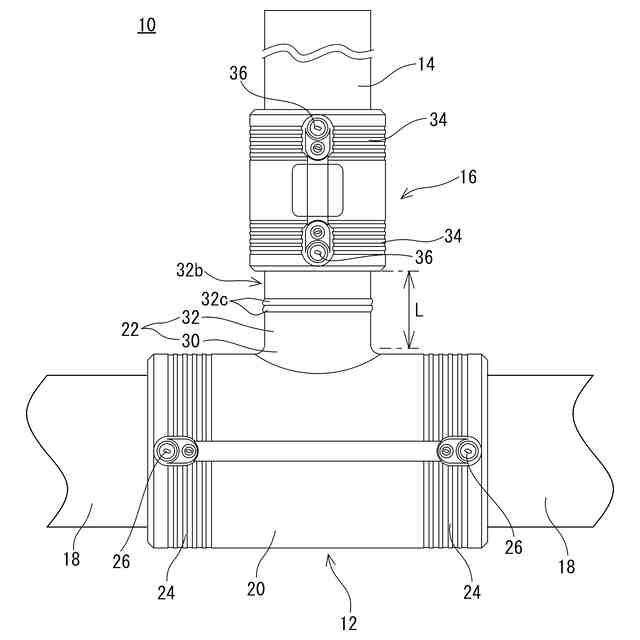

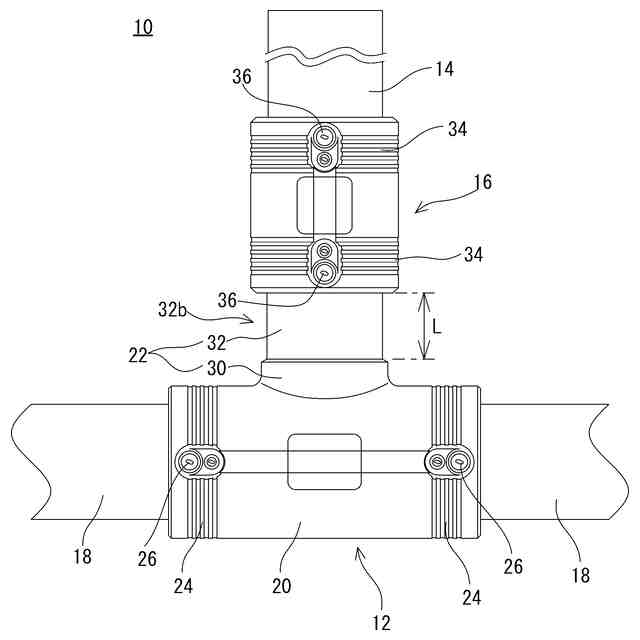

【選択図】図1
特許請求の範囲【請求項１】
継手本体と管厚が４.６ｍｍ以上７.０ｍｍ以下である合成樹脂製の差口管部とを有する差口付き管継手、
前記差口管部と同じ外径でかつ管厚が７.０ｍｍを超える合成樹脂製の管部材、および
両端部に電気融着受口を有し、前記差口管部と前記管部材とを接続する電気融着ソケットを備え、
前記差口管部の露出部の軸方向長さを７０ｍｍ以下とした、配管構造。
続きを表示（約 140 文字）【請求項２】
前記露出部の軸方向長さは、前記差口管部の内径の１.５倍以下の大きさである、請求項１記載の配管構造。
【請求項３】
前記露出部の軸方向長さは、前記差口管部の管厚の３.０倍以上１２.０倍以下の大きさである、請求項１または２記載の配管構造。

発明の詳細な説明【技術分野】
【０００１】
この発明は、配管構造に関し、特にたとえば、継手本体と管厚が４.６ｍｍ以上７.０ｍｍ以下である合成樹脂製の差口管部とを有する差口付き管継手を含む、配管構造に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来のこの種の配管構造の一例が特許文献１に開示される。特許文献１の技術は、第１の樹脂管と第２の樹脂管とが融着により接続された融着管に関する技術であって、第１の樹脂管と第２の樹脂管との接続部の内周面において、内周ビードが形成されており、内周ビードは、第１の樹脂管側の第１の凸部と第２の樹脂管側の第２の凸部とを有している。内周ビードが形成されていない領域での第１の樹脂管の端部における最大内径の、内周ビードが形成されていない領域での第２の樹脂管の端部における最大内径に対する比は、１．０２以上１．１５以下であり、第１の凸部の最大高さ位置における第１の樹脂管の内径は、第２の凸部の最大高さ位置における第２の樹脂管の内径よりも大きい。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１２２５１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
配管は、同じＳＤＲの管部材同士を接続して構成することが基本であるが、特許文献１の技術のように、ＳＤＲが異なる（つまり外径が同じでかつ管厚が異なる）管部材同士を接続して構成する場合もある。なお、ＳＤＲ（Standard Dimension Ratio）とは、管外径を管厚によって除した値のことであり、管外径が変化してもこの比率を一定とすれば耐圧強度は等しくなる。
【０００５】
ここで、配管における耐熱性は、樹脂管部の管厚に依存することが知られている。このため、ＳＤＲが異なる管部材同士を接続して構成した配管構造の場合、ＳＤＲが大きい（つまり管厚が小さい）樹脂管部の部分の耐熱性が懸念される。たとえば、ＥＦチーズおよびレデューサ等の差口付き管継手を含む配管構造の場合、差口付き管継手の継手本体の部分は、管厚が大きいため耐熱性が確保される。また、差口付き管継手に接続する管部材の部分については、ＳＤＲが小さい（つまり管厚が大きい）管部材を用いることで、耐熱性を確保できる。しかしながら、差口付き管継手の差口管部は、継手本体と比較して厚みが小さいため、この差口管部の部分の耐熱性が懸念される。したがって、この差口管部の部分の耐熱性を向上できる技術が望まれる。
【０００６】
それゆえに、この発明の主たる目的は、新規な、配管構造を提供することである。
【０００７】
この発明の他の目的は、差口付き管継手の差口管部の耐熱性が向上された、配管構造を提供することである。
【課題を解決するための手段】
【０００８】

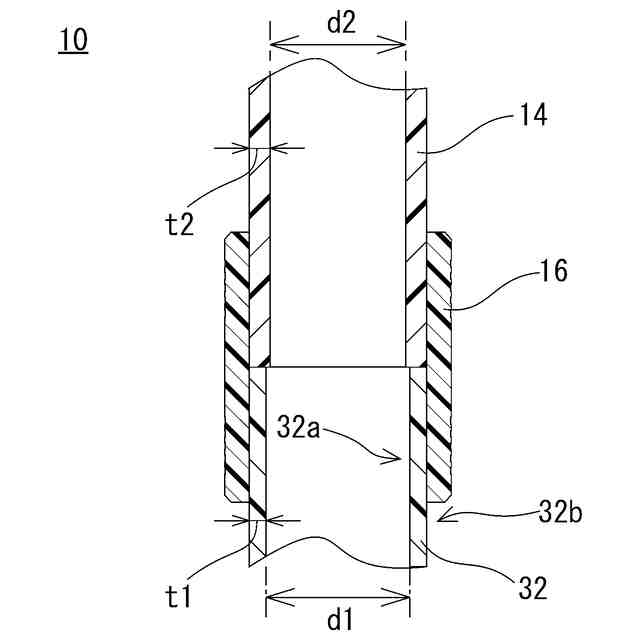

第１の発明は、継手本体と管厚が４.６ｍｍ以上７.０ｍｍ以下である合成樹脂製の差口管部とを有する差口付き管継手、差口管部と同じ外径でかつ管厚が７.０ｍｍを超える合成樹脂製の管部材、および両端部に電気融着受口を有し、差口管部と管部材とを接続する電気融着ソケットを備え、差口管部の露出部の軸方向長さを７０ｍｍ以下とした、配管構造である。
【０００９】

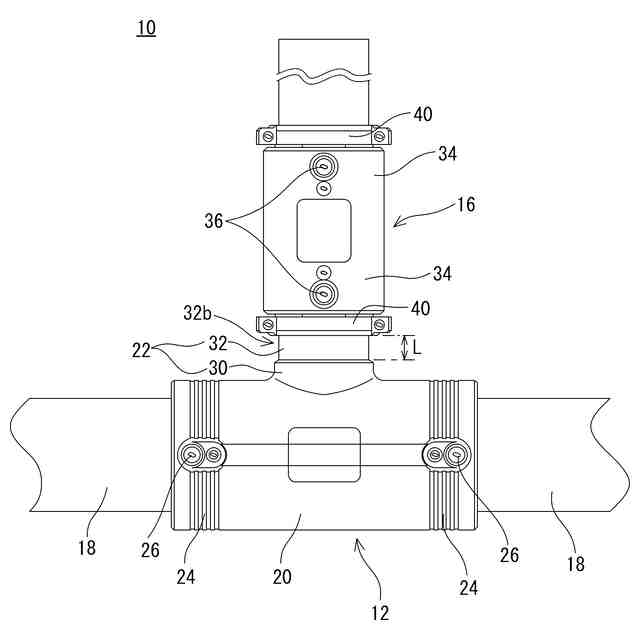

第１の発明では、配管構造は、差口付き管継手、管部材および電気融着ソケットを備える。差口付き管継手は、継手本体と、管厚が４.６ｍｍ以上７.０ｍｍ以下である合成樹脂製の差口管部とを有している。また、管部材は、合成樹脂製であり、差口管部の外径と同じ外径を有し、かつ、７.０ｍｍを超える管厚を有している。電気融着ソケットは、両端部に電気融着受口を有しており、差口管部と管部材とを接続している。そして、差口管部の露出部の軸方向長さは、７０ｍｍ以下に設定される。このように、差口管部の露出部の軸方向長さを７０ｍｍ以下とすることで、管厚が４.６ｍｍ以上７.０ｍｍ以下である差口管部を有していても、この部分の耐熱性が向上されて、消防庁告示第１９号に規定される軽易耐熱性試験に合格可能な耐熱性を得ることができる。
【００１０】
第１の発明によれば、差口管部の露出部の軸方向長さを７０ｍｍ以下としたので、差口管部延いては配管構造の耐熱性を適切に向上させることができ、軽易耐熱性試験に合格可能な耐熱性を得ることができる。
（【００１１】以降は省略されています）
