公開番号2025078555
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2023200237
出願日2023-11-08
発明の名称固着具と固着具の固定方法
出願人個人
代理人
主分類F16B 37/04 20060101AFI20250513BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】熱可塑性樹脂の成形品部材に設けられた孔に固定するナット状に貫通ねじが加工された固着具と固着具の固定方法を提供する。
【解決手段】本発明の固着具1は、短い円柱状の本体2に端面aを有する外側周面上に設けられた頭部3、外側周面上に設けられローレット(凹凸条)を有する栓体部4、小径部5、および先端部6を有して設けられている。先端部6は面取り加工がされている。栓体部4の外径は、頭部の外径より所定値小さく加工されている。本体2には、端面aから先端部6まで雌ねじ7が貫通ねじとして設けられている。
【選択図】図1
特許請求の範囲【請求項１】
熱可塑性樹脂の成形品部材に設けられた孔に加熱・加圧されて固定されるナット状に貫通ねじが加工された金属製の固着具であって、
円柱状の本体に上記孔の孔径と同じ外径の頭部と、
この頭部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記頭部の外径より小さい外径の栓体部と、
この栓体部に隣接して前記円柱状の本体の外側周面上に設けられ、前記栓体部の外径より小さい外径の小径部と、
この小径部に隣接して前記円柱状の本体の外側周面上に設けられ、前記小径部の外径より大きい外径の先端部と、
を具備したことを特徴とする固着具。
続きを表示（約 660 文字）【請求項２】
熱可塑性樹脂の成形品部材に設けられた孔に加熱・加圧されて固定されるナット状に貫通ねじが加工された金属製の固着具の固定方法であって、
上記固着具は、円柱状の本体に上記孔の孔径と同じ外径の頭部と、この頭部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記頭部の外径より小さい外径の栓体部と、この栓体部に隣接して前記円柱状の本体の外側周面上に設けられ、前記栓体部の外径より小さい外径の小径部と、この小径部に隣接して前記円柱状の本体の外側周面上に設けられ、前記小径部の外径より大きい外径の先端部とを有し、
上記熱可塑性樹脂の成形品部材に設けられた孔に前記固着具が挿入されて前記固着具の頭部が加熱・加圧された際、前記固着具の先端部と小径部とが前記孔の底を溶融して固定されることを特徴とする固着具の固定方法。
【請求項３】
上記頭部は、熱可塑性樹脂の成形品部材に設けられた孔の孔径より所定値小さい外径であることを特徴とする請求項１又は請求項２に記載の固着具。
【請求項４】
上記先端部と小径部とは、熱可塑性樹脂の成形品部材に設けられた孔の孔底を溶融して前記孔底に埋められることを特徴とする請求項１又は請求項２に記載の固着具。
【請求項５】
上記熱可塑性樹脂の成形品部材に設けられた孔に上記固着具が挿入されて上記固着具の頭部が加熱されて加圧される際、上記固着具は所定位置まで挿入されることを特徴とする請求項１又は請求項２に記載の固着具。

発明の詳細な説明【技術分野】
【０００１】
この発明は、熱可塑性樹脂の成形品部材に嵌め込み固定して使用するのに適した固着具と固着具の固定方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、熱可塑性樹脂の成形品からなる部材にねじ孔を形成してボルトなどをねじ込み固定すると、引張り、ねじり、振動その他の外力を受けたとき、あるいはボルトなどを反覆して着脱したときにねじ孔が変形し、または破壊して使用できなくなる。
そこで、成形品部材に設けられた孔に対して、嵌め込み固定してボルトなどを安定よく固定しておくことができると共に反覆着脱に耐えるようにしたナット状の金属製固着具（インサート）が実用化されている。さらに、このような固着具が成形品部材の孔に喰い込んで充分な強度で固定されるように固着具の外側周面にローレット状その他の凹凸を設ける方法が提案されている（例えば特許文献１、２）。
【０００３】
このような固着具を成形品部材に嵌め込む際は、成形品部材に設けられたボス孔に固着具を加熱（２００℃前後）しながら加圧して嵌め込んでいる。この熱可塑性樹脂の性質を利用し、本発明者は、量産化に適した固着具を平成５年１１月４日に出願している。
【０００４】
しかしながら、上述出願したナット状の固着具はクローズエンドのねじでなければ加工できず、貫通ねじでは加工できないという課題があった。
【先行技術文献】
【特許文献】
【０００５】
特開昭５０－８５７５６号公報
特開昭５８－１２４８０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記したように、平成５年１１月４日に出願したナット状の固着具はクローズエンドのねじでなければ加工できず、貫通ねじでは加工できないという課題があった。この発明の目的は、熱可塑性樹脂の成形品部材に設けられた孔に固定するナット状に貫通ねじが加工された固着具と固着具の固定方法を提供することである。
【課題を解決するための手段】
【０００７】
そこで、本発明は、熱可塑性樹脂の成形品部材に設けられた孔に加熱・加圧されて固定されるナット状に貫通ねじが加工された金属製の固着具であって、円柱状の本体に上記孔の孔径と同じ外径の頭部と、この頭部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記頭部の外径より小さい外径の栓体部と、この栓体部に隣接して前記円柱状の本体の外側周面上に設けられ、前記栓体部の外径より小さい外径の小径部と、この小径部に隣接して前記円柱状の本体の外側周面上に設けられ、前記小径部の外径より大きい外径の先端部とを具備したものである。
また、本発明は、熱可塑性樹脂の成形品部材に設けられた孔に加熱・加圧されて固定されるナット状に貫通ねじが加工された金属製の固着具の固定方法であって、上記固着具は、円柱状の本体に上記孔の孔径と同じ外径の頭部と、この頭部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記頭部の外径より小さい外径の栓体部と、この栓体部に隣接して前記円柱状の本体の外側周面上に設けられ、前記栓体部の外径より小さい外径の小径部と、この小径部に隣接して前記円柱状の本体の外側周面上に設けられ、前記小径部の外径より大きい外径の先端部とを有し、上記熱可塑性樹脂の成形品部材に設けられた孔に前記固着具が挿入されて前記固着具の頭部が加熱・加圧された際、前記固着具の先端部と小径部とが前記孔の底を溶融して固定されるようにしたものである。
【発明の効果】
【０００８】
本発明は、熱可塑性樹脂の成形品部材に設けられた孔に固定するナット状に貫通ねじが加工された固着具と固着具の固定方法を提供することが可能となる。
【図面の簡単な説明】
【０００９】

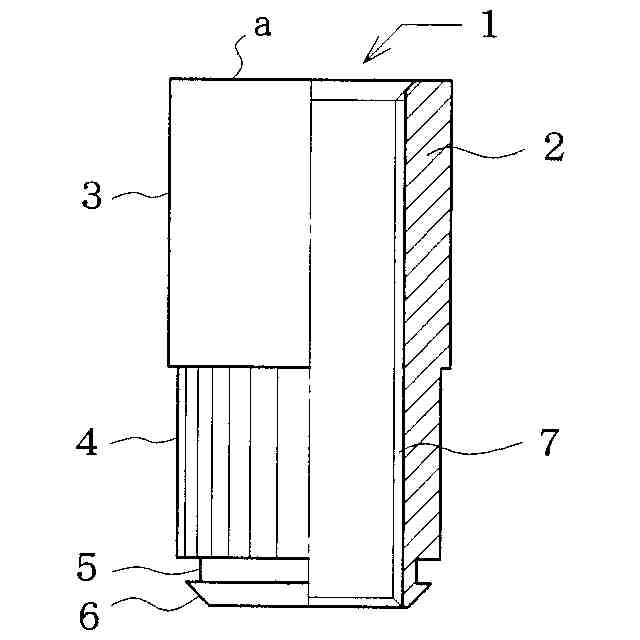

本発明の実施の形態に係る第１実施例が適用可能な固着具の一例を示す片側断面図。

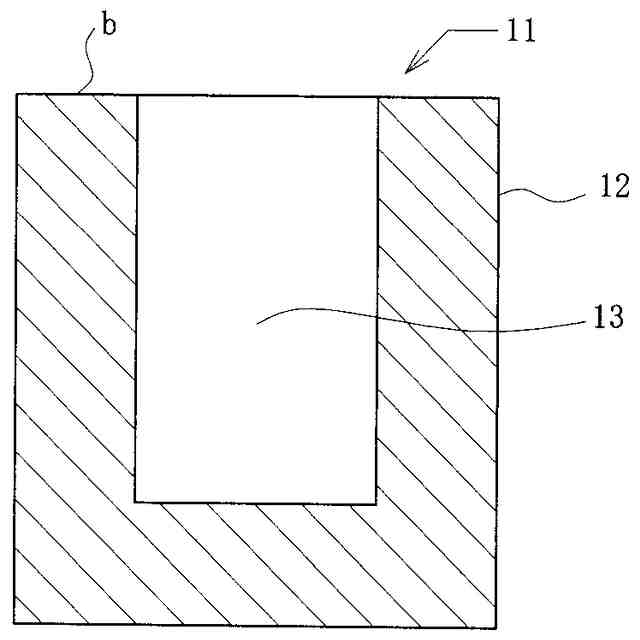

第１実施例が適用可能な成形品部材の形状を示す断面図。

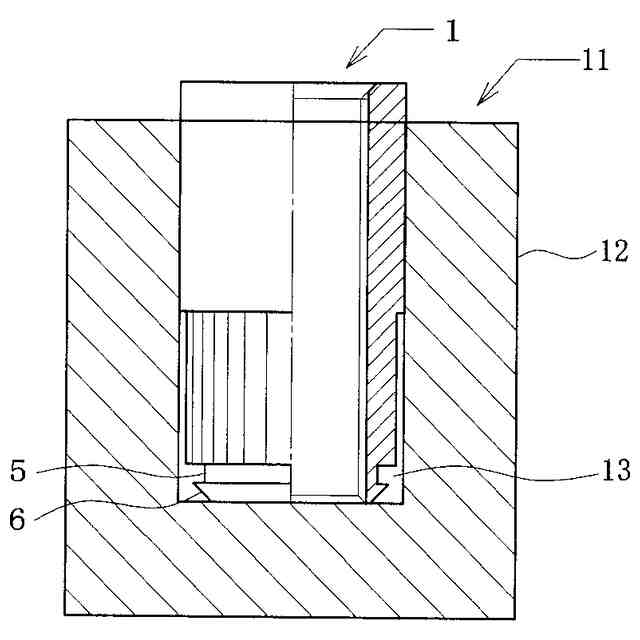

固着具が成形品部材の孔に仮置きされた状態を示す図。

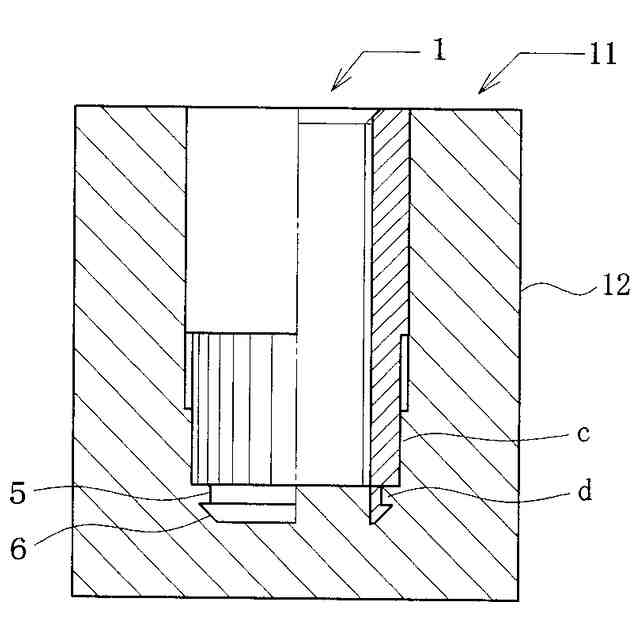

固着具が成形品部材の孔に固定された状態を示す図。
【発明を実施するための形態】
【００１０】
以下、図面を参照して、この発明の実施の形態について詳細に説明する。
図１は、この発明の第１実施例に係るインサートと呼ばれる固着具１を示す片側断面図である。すなわち、この固着具１は、短い円柱状の本体２に端面ａを有する外側周面上に設けられた頭部３、外側周面上に設けられローレット（凹凸条）を有する栓体部４、小径部５、および先端部６を有して設けられている。
頭部３は、後述する熱可塑性樹脂の成形品部材の孔径と同じ外径で加工されている。なお、頭部は「成形品部材の孔径≧頭部の外径」で固着具の大きさに応じて設計される。これは、固着具を孔に加熱しながら加圧した際に孔内部の空気を抜くために必要な場合に設計寸法を変更するものである。従って、この頭部は固着具の大きさに応じて成形品部材の孔径より所定値小さくしても良い。
（【００１１】以降は省略されています）
