公開番号2025052751
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023161624
出願日2023-09-25
発明の名称カバー
出願人株式会社クボタ
代理人個人,個人
主分類B65D 55/02 20060101AFI20250328BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】脱着を容易とすることができるカバーを提供する。

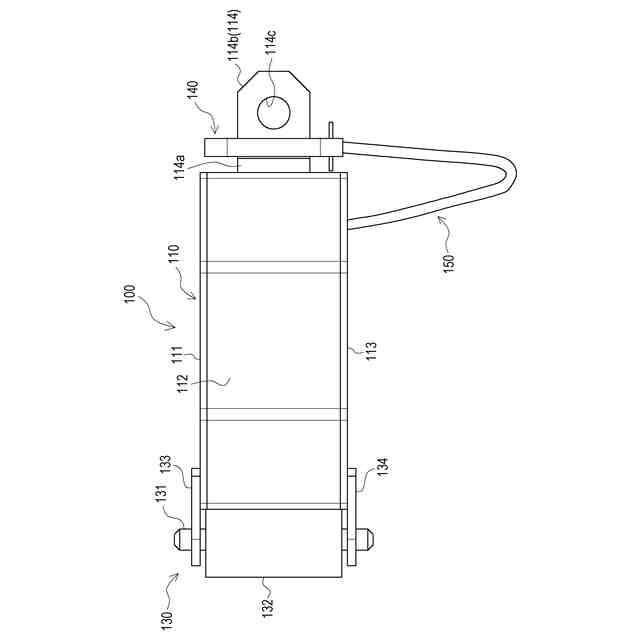

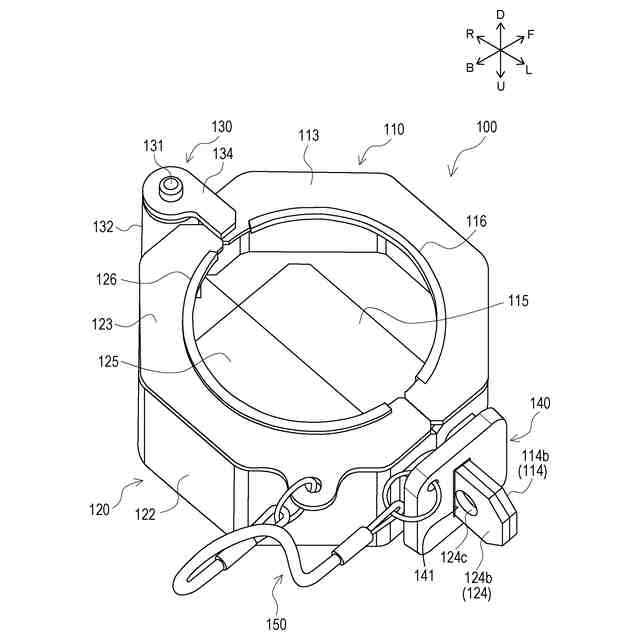

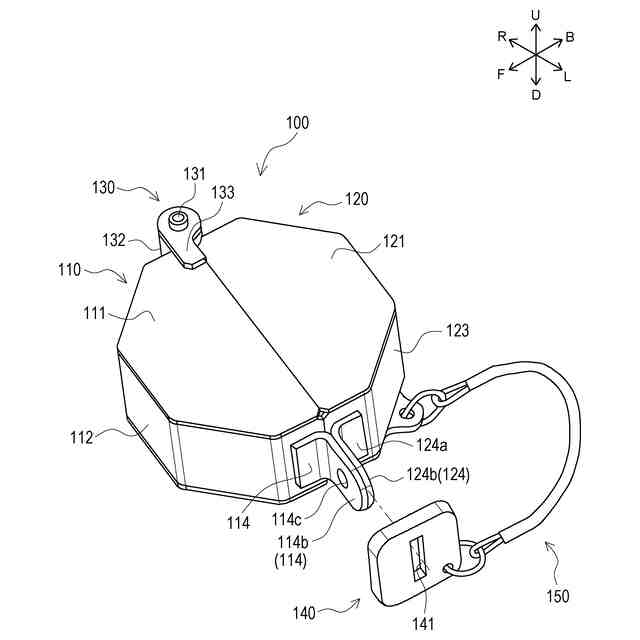

【解決手段】補給口22(パイプ)の先端に嵌合されるキャップ23を覆うカバー100であって、キャップ23の一部を覆うように形成された第1部材110と、キャップ23の他部を覆うように形成され、ヒンジ部130によって第1部材110と互いに回動可能に接続された第2部材120と、第1部材110及び第2部材120の回動を規制する規制部材140と、を具備する。
【選択図】図4
特許請求の範囲【請求項１】
パイプの先端に嵌合されるキャップを覆うカバーであって、
前記キャップの一部を覆うように形成された第１部材と、
前記キャップの他部を覆うように形成され、ヒンジ部によって前記第１部材と互いに回動可能に接続された第２部材と、
前記第１部材及び前記第２部材の回動を規制する規制部材と、
を具備する、
カバー。
続きを表示（約 860 文字）【請求項２】
前記第１部材及び前記第２部材の少なくとも一方は、
前記キャップとの摩擦を低減する摩擦低減部を具備する、
請求項１に記載のカバー。
【請求項３】
前記摩擦低減部は、
前記キャップに対向するように設けられた樹脂面である、
請求項２に記載のカバー。
【請求項４】

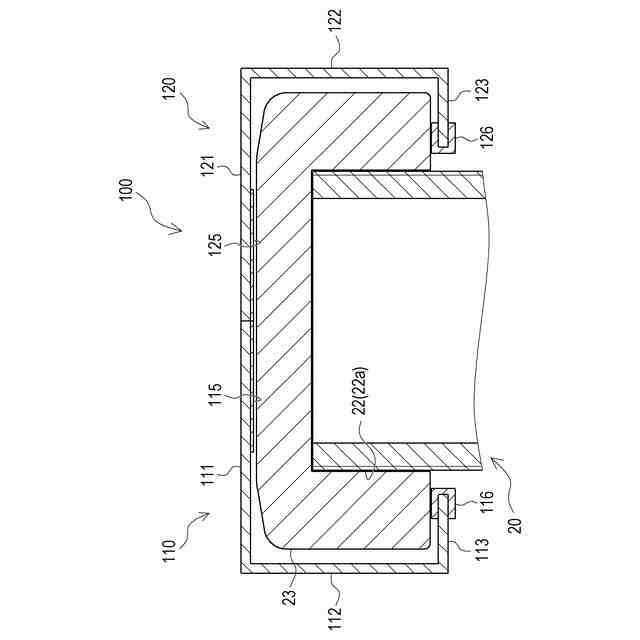

前記樹脂面は、
前記キャップの上面に対向するように設けられた第１樹脂面を含む、
請求項３に記載のカバー。
【請求項５】
前記樹脂面は、
前記キャップの下面に対向するように設けられた第２樹脂面を含む、
請求項４に記載のカバー。
【請求項６】
前記第１部材は、
第１貫通孔を有する第１突起部を具備し、
前記第２部材は、
前記第１突起部と当接可能であり、前記第１突起部と当接した際に前記第１貫通孔と連通する第２貫通孔を有する第２突起部を具備する、
請求項１に記載のカバー。
【請求項７】
前記規制部材は、
互いに当接させた前記第１突起部と前記第２突起部とが挿入される第３貫通孔を有する、
請求項６に記載のカバー。
【請求項８】

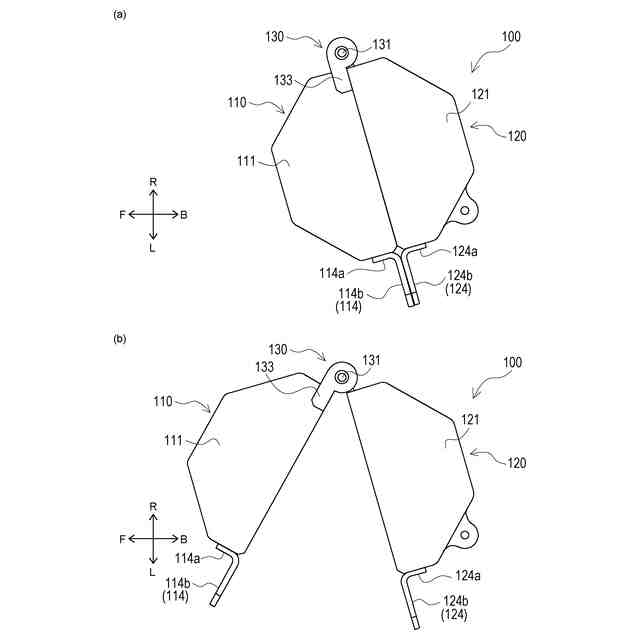

前記ヒンジ部は、
当該ヒンジ部の回転軸が前記パイプの軸方向と平行となるように設けられ、
前記第１部材は、
前記キャップの側面の一方側を覆うように形成され、
前記第２部材は、
前記キャップの側面の他方側を覆うように形成されている、
請求項１に記載のカバー。
【請求項９】
前記規制部材は、
前記第１部材又は前記第２部材と紐状部材を介して接続されている、
請求項１に記載のカバー。
【請求項１０】
前記パイプは、
作業車両の尿素水タンクの補給口である、
請求項１から請求項９までのいずれか一項に記載のカバー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パイプの先端に嵌合されるキャップを覆うカバーの技術に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、パイプの先端に嵌合されるキャップの技術は公知となっている。例えば、特許文献１に記載の如くである。
【０００３】

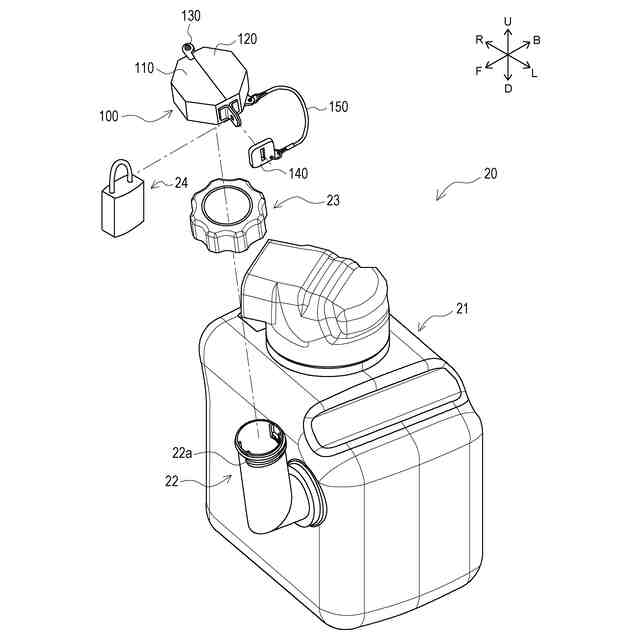

特許文献１には、尿素水を貯留する尿素水タンクを備えたトラクタが記載されている。尿素水タンクの補給口には、当該補給口の先端に嵌合するようにキャップが設けられており、尿素水タンクに尿素水を補給するときにキャップを取り外し可能に構成されている。
【０００４】
ここで、キャップが第三者によって容易に取り外されると、タンク内に尿素水以外の物が入れられたり尿素水が盗難されたりするおそれがあるため、キャップを覆うようにカバーを設ける場合がある。このようなカバーは、必要に応じて着脱を行うので、容易に着脱できる構造が求められている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－２９５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本開示の一態様は、以上の如き状況に鑑みてなされたものであり、その解決しようとする課題は、脱着を容易とすることができるカバーを提供することである。
【課題を解決するための手段】
【０００７】
本開示の一態様の解決しようとする課題は以上の如くであり、次にこの課題を解決するための手段を説明する。
【０００８】
本開示の一態様に係るカバーは、パイプの先端に嵌合されるキャップを覆うカバーであって、前記キャップの一部を覆うように形成された第１部材と、前記キャップの他部を覆うように形成され、ヒンジ部によって前記第１部材と互いに回動可能に接続された第２部材と、前記第１部材及び前記第２部材の回動を規制する規制部材と、を具備するものである。
本開示の一態様によれば、脱着を容易とすることができる。
【０００９】
本開示の一態様に係る前記第１部材及び前記第２部材の少なくとも一方は、前記キャップとの摩擦を低減する摩擦低減部を具備するものである。
本開示の一態様によれば、カバーが取り付けられた状態でキャップが取り外されてしまうのを抑制することができる。
【００１０】
本開示の一態様に係る前記摩擦低減部は、前記キャップに対向するように設けられた樹脂面であるものである。
本開示の一態様によれば、カバーが取り付けられた状態でキャップが取り外されてしまうのを簡素な構成で抑制することができる。
（【００１１】以降は省略されています）
