発明の名称記録装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 11/70 20060101AFI20250310BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】様々な種類の媒体に対して切断し易くすること。
【解決手段】媒体2に記録を行う記録部3と、記録部3で記録された媒体2を切断可能な切断部4と、を備え、切断部4は、媒体2を切断する切断刃5と、切断刃5が設けられ、切断方向Cに沿って移動可能なキャリッジ6とを有する。そして、切断刃5の刃角度θは変更可能である。一つには、切断刃5が刃角度θの異なる複数の刃部16,17を有すること。また、キャリッジ6が切断方向Cに移動するのに伴って、切断刃5の媒体2と接触する位置が変化すること。
【選択図】図5
特許請求の範囲【請求項１】
媒体に記録を行う記録部と、
前記記録部で記録された前記媒体を切断可能な切断部と、を備え、
前記切断部は、
前記媒体を切断する切断刃と、
前記切断刃が設けられ、切断方向に沿って移動可能なキャリッジと、を有し、
前記切断刃の刃角度は、変更可能であることを特徴とする記録装置。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の記録装置であって、
前記切断刃が前記刃角度の異なる複数の刃部を有することにより、前記切断刃の前記刃角度は変更可能であることを特徴とする記録装置。
【請求項３】
請求項２に記載の記録装置であって、
前記切断方向は、第１方向と、前記第１方向と反対の方向である第２方向と、を含み、
複数の前記刃部として第１刃部と第２刃部とを有し、
前記キャリッジは、
前記第１刃部を使用する場合、前記第１方向に沿って移動することで前記媒体を切断し、
前記第２刃部を使用する場合、前記第２方向に沿って移動することで前記媒体を切断することを特徴とする記録装置。
【請求項４】
請求項２に記載の記録装置であって、
前記切断刃は、複数の前記刃部の基端が接続されている結合部を有し、
前記結合部が回転することで、使用する前記刃部を変更可能であることを特徴とする記録装置。
【請求項５】
請求項１に記載の記録装置であって、
前記キャリッジが前記切断方向に移動するのに伴って、前記切断刃の前記媒体と接触する位置が変化することにより、前記刃角度は変更可能であることを特徴とする記録装置。
【請求項６】
請求項５に記載の記録装置であって、
前記切断刃に設けられた被ガイド部を前記切断方向に沿って案内するガイド部を備え、
前記ガイド部が前記被ガイド部をガイドする位置が変化することで、前記切断刃の前記媒体と接触する位置が変化することを特徴とする記録装置。
【請求項７】
請求項６に記載の記録装置であって、
前記被ガイド部は、前記切断方向と交差する方向に移動可能であって、前記切断刃を前記キャリッジに保持する保持軸であり、
前記ガイド部は、前記切断方向に沿って前記被ガイド部の前記交差する方向への移動量を変化させるガイドレールであることを特徴とする記録装置。
【請求項８】
請求項６に記載の記録装置であって、
前記切断刃の前記交差する方向への移動量が複数回変化することを特徴とする記録装置。
【請求項９】
請求項１から請求項３及び請求項５から請求項８のいずれか１項に記載の記録装置であって、
前記切断方向は、第１方向と、前記第１方向と反対の方向である第２方向と、を含み、
前記切断部による前記媒体の切断は、前記キャリッジが前記第１方向に沿って移動した後、前記第２方向に移動することで完了することを特徴とする記録装置。
【請求項１０】
請求項１から請求項９のいずれか１項に記載の記録装置であって、
制御部を備え、
前記制御部は、
第１速度で前記キャリッジを移動させる第１動作と、
前記第１動作によって前記キャリッジが所定位置まで移動したら、前記第１速度よりも速い第２速度で前記キャリッジを移動させる第２動作と、を実行可能であることを特徴とする記録装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、切断刃を有する記録装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
この種の装置の一例として、特許文献１に記載のものが挙げられる。特許文献１には、切断部２４によって用紙等の媒体を切断処理する印刷装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－５０２１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された切断処理では、媒体の種類によっては切断の品質がばらつく虞があるが、そのばらつきを低減することについて考慮する記載は見当たらない。
【課題を解決するための手段】
【０００５】
上記課題を解決するため、本発明に係る記録装置は、媒体に記録を行う記録部と、前記記録部で記録された前記媒体を切断可能な切断部と、を備え、前記切断部は、前記媒体を切断する切断刃と、前記切断刃が設けられ、切断方向に沿って移動可能なキャリッジと、を有し、前記切断刃の刃角度は、変更可能であることを特徴とする。
【図面の簡単な説明】
【０００６】
実施形態に係る記録装置の外観斜視図。
同記録装置のキャリッジ部分が見えるように上部を外した状態の斜視図。
同記録装置の内部の構成が見えるようにした概略構成図と一部拡大図。

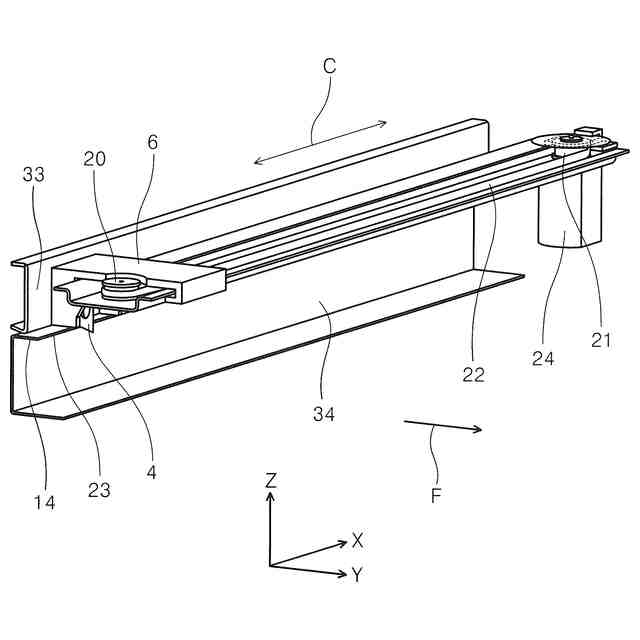

同記録装置の要部概略斜視図。

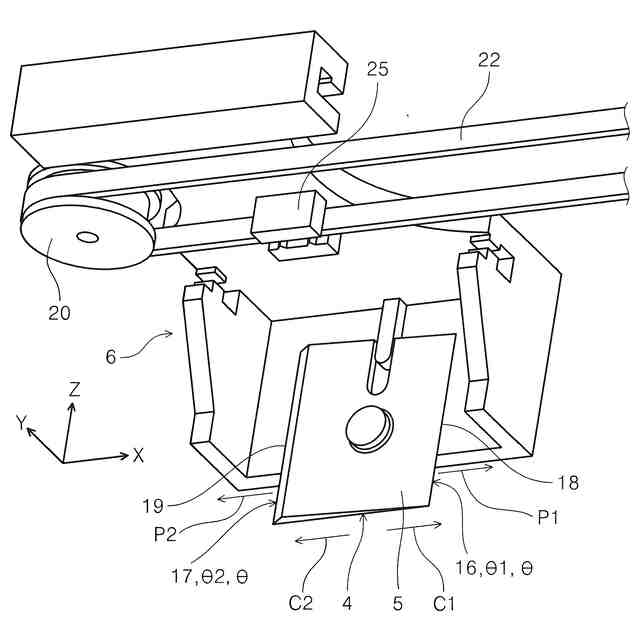

実施形態１の要部拡大斜視図。
実施形態２の要部拡大斜視図。

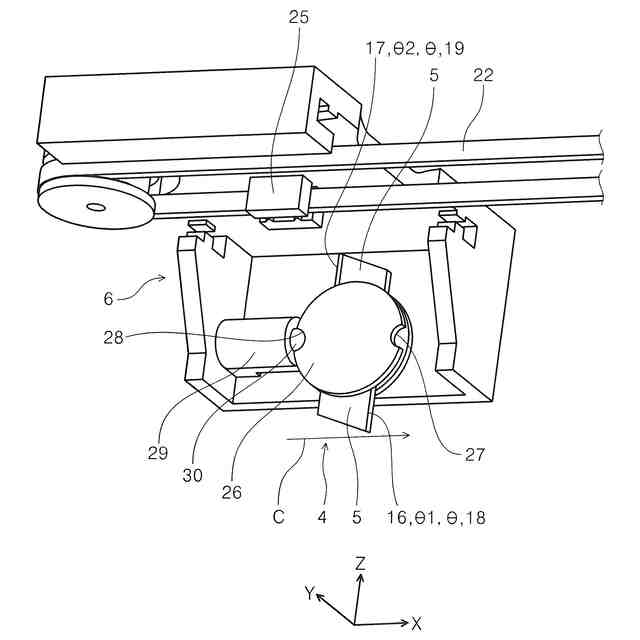

実施形態３の要部拡大斜視図。
実施形態３の要部拡大斜視図。
実施形態３の要部拡大斜視図。

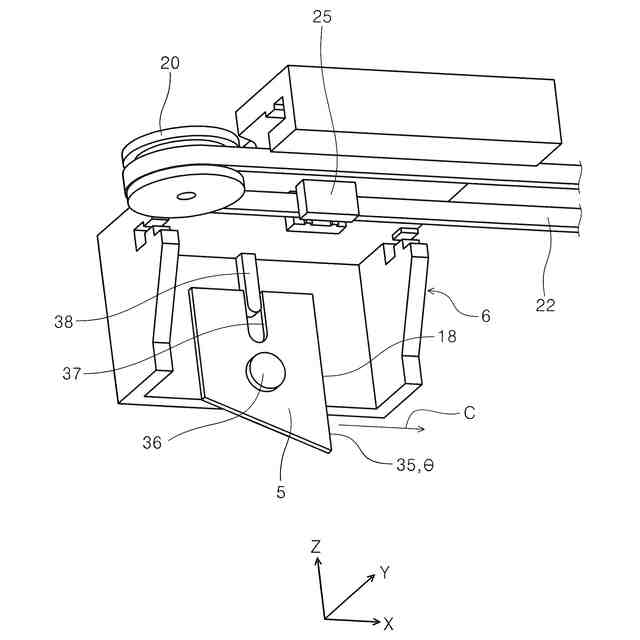

実施形態４の要部拡大斜視図。
【発明を実施するための形態】
【０００７】
以下、本発明について先ず概略的に説明する。
上記課題を解決するため、本発明に係る第１の態の記録装置は、媒体に記録を行う記録部と、前記記録部で記録された前記媒体を切断可能な切断部と、を備え、前記切断部は、前記媒体を切断する切断刃と、前記切断刃が設けられ、切断方向に沿って移動可能なキャリッジと、を有し、前記切断刃の刃角度は、変更可能であることを特徴とする。
ここで、「前記切断刃の刃角度」とは、刃自体の刃先部分の角度のこと、即ち刃先を頂点としてほぼＶ字形状になっている切断刃のＶ字部分の角度であって、切断実行状態において切断刃の媒体に作用する切断力の方向に沿う前記Ｖ字部分が作る角度を意味する。この点については追って詳しく説明する。
【０００８】
本態様によれば、前記切断刃の刃角度が変更可能に構成されているので、様々な種類の媒体でも切断し易くすることが可能である。
【０００９】
本発明に係る第２の態様の記録装置は、第１の態様に従属する態様であって、前記切断刃が前記刃角度の異なる複数の刃部を有することにより、前記切断刃の前記刃角度は変更可能であることを特徴とする。
【００１０】
本態様によれば、前記切断刃が前記刃角度の異なる複数の刃部を有するので、前記切断刃の刃角度を変更可能にする構造を容易に実現することができる。
（【００１１】以降は省略されています）
