公開番号2024163676
公報種別公開特許公報(A)
公開日2024-11-22
出願番号2023079497
出願日2023-05-12
発明の名称画像形成システム
出願人株式会社リコー
代理人個人
主分類B41J 29/38 20060101AFI20241115BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】複数ページの画像を複数部印刷する場合において、動作終了後の印刷物毎に仕分ける仕分け作業を簡素化することができる画像形成システムを提供する。
【解決手段】画像形成システム画像形成装置3と、画像形成装置3により画像が印刷されたシートに対して折り処理を実施する複数の折り装置1a,1bと、を備えている。生産性モードのときは、折り処理を実施する折り装置をシート一枚毎に切り替えて、印刷された複数のシートに折り処理を実施し、各折り装置で折ったシートを互いに異なる排出トレイ100a,100bに排出する。なた、生産性モードのときは、シートに印刷する画像の順序を入れ替えて、各排出トレイ100a,100bに印刷物の状態でスタックする。
【選択図】図11
特許請求の範囲【請求項１】
画像形成装置と、
画像形成装置により画像が印刷されたシートに対して折り処理を実施する複数の折り装置と、を備え、
連続印刷時に、前記折り処理を実施する折り装置をシート一枚毎に切り替えて、印刷された複数のシートに折り処理を実施し、各折り装置で折ったシートを互いに異なる排出トレイに排出する画像形成システムにおいて、
連続印刷時にシートに印刷する画像の順序を入れ替え可能としたことを特徴とする画像形成システム。
続きを表示（約 700 文字）【請求項２】
請求項１に記載の画像形成システムにおいて、
複数の折り装置は、それぞれ、折り処理したシートを排出する排出トレイを有し、
複数ページの画像を複数部印刷するときは、
各折り装置の排出トレイに部単位で排出されるようシートに印刷する画像の順序を入れ替えることを特徴とする画像形成システム。
【請求項３】
請求項２に記載の画像形成システムにおいて、
折り装置の台数と同数の印刷部数について、ページ単位印刷となるように、印刷する画像の順序を入れ替えることを特徴とする画像形成システム。
【請求項４】
請求項３に記載の画像形成システムにおいて、
印刷実施待ちの残りの印刷部数が１部のときは、複数の折り装置のうち一つの折り装置により折り処理を行うことを特徴とする画像形成システム。
【請求項５】
請求項１に記載の画像形成システムにおいて、
複数の折り装置は、それぞれ、折り処理したシートを排出する排出トレイを有し、
連続印刷時に、前記折り処理を実施する折り装置をシート一枚毎に切り替えて、印刷された複数のシートに折り処理を実施する場合は、折り処理を実施した折り装置の排出トレイに前記シートを排出するようにし、
連続印刷時に、前記折り処理を実施する折り装置をシート一枚毎に切り替えて、印刷された複数のシートに折り処理を実施するか、複数の折り装置のうちの一つの折り装置により印刷された複数のシートに折り処理を実施するかを、ユーザが選択可能に構成したことを特徴とする画像形成システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成システムに関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、画像形成装置と、画像形成装置により画像が印刷されたシートに対して折り処理を実施する複数の折り装置とを備え、連続印刷時に、折り処理を実施する折り装置をシート一枚毎に切り替えて、印刷された複数のシートに折り処理を実施し、各折り装置で折ったシートを互いに異なる排出トレイに排出する画像形成システムが知られている。
【０００３】
特許文献１には、上記画像形成システムとして、２台の折り装置が、画像形成装置から排出されるシートの排出方向に並設されたものが記載されている。連続印刷時は、奇数枚目のシートを２つの折り装置のうち、排出方向下流側の折り装置で折り処理を行い、偶数枚目のシートを排出方向上流側の折り装置で折り処理を行っている。これにより、一方の折り装置で折り処理を実施中に、他方の折り装置でも折り処理を行うことができ、生産性を高めることができる旨が記載されている。各折り装置で折られたシートは、各折り装置の下部に配置された排出トレイとしての折りシート収納ボックスに排出されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１では、複数のシートで構成される印刷物のシートが、複数の排出トレイに分割されて排出されてしまい、複数ページの画像を複数部印刷する場合に、動作終了後の印刷物毎に仕分ける仕分け作業が煩雑化するという課題があった。
【課題を解決するための手段】
【０００５】
上述した課題を解決するために、本発明は、画像形成装置と、画像形成装置により画像が印刷されたシートに対して折り処理を実施する複数の折り装置と、を備え、連続印刷時に、前記折り処理を実施する折り装置をシート一枚毎に切り替えて、印刷された複数のシートに折り処理を実施し、各折り装置で折ったシートを互いに異なる排出トレイに排出する画像形成システムにおいて、連続印刷時にシートに印刷する画像の順序を入れ替え可能としたことを特徴とするものである。
【発明の効果】
【０００６】
本発明によれば、複数ページの画像を複数部印刷する場合において、動作終了後の印刷物毎に仕分ける仕分け作業を簡素化することができる。
【図面の簡単な説明】
【０００７】
本実施形態における画像形成システムのシステム構成を示す図。
第一折り装置の概略構成図。

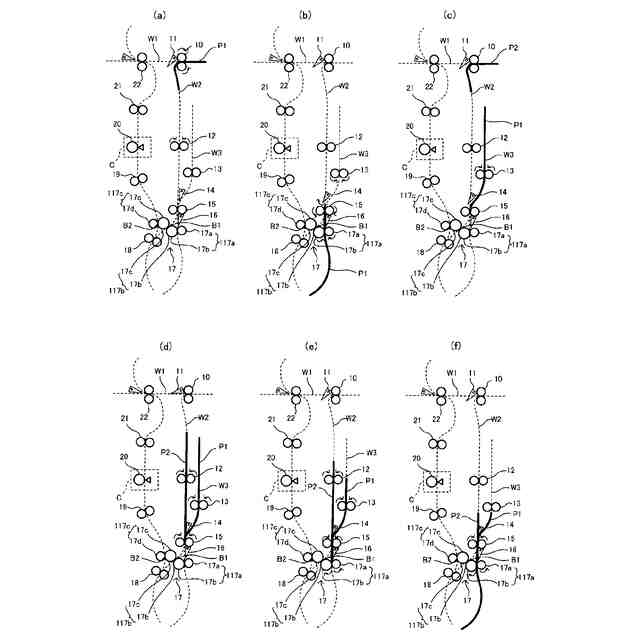

シートの重ね合わせ動作について説明する図。

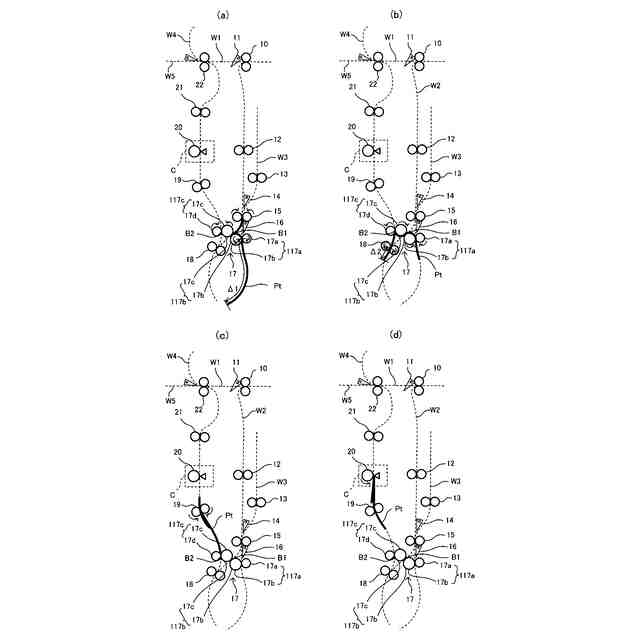

Ｚ折り処理する際の一般的な動作を説明する図。

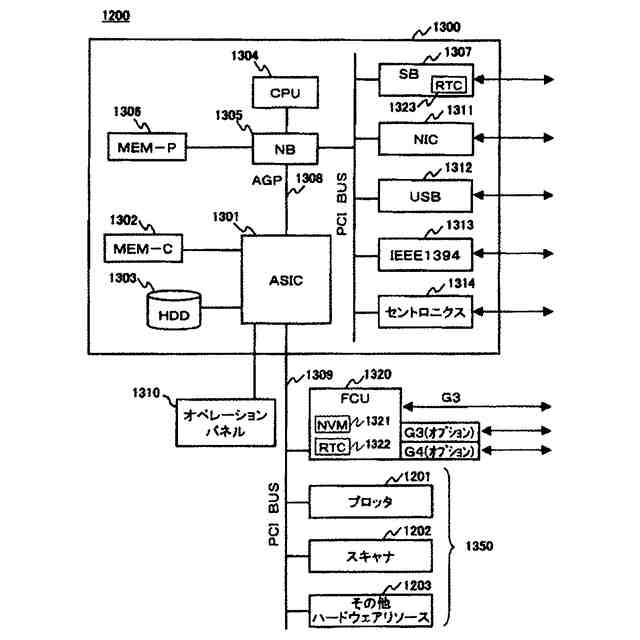

画像形成装置のハードウェア構成例を示す図。

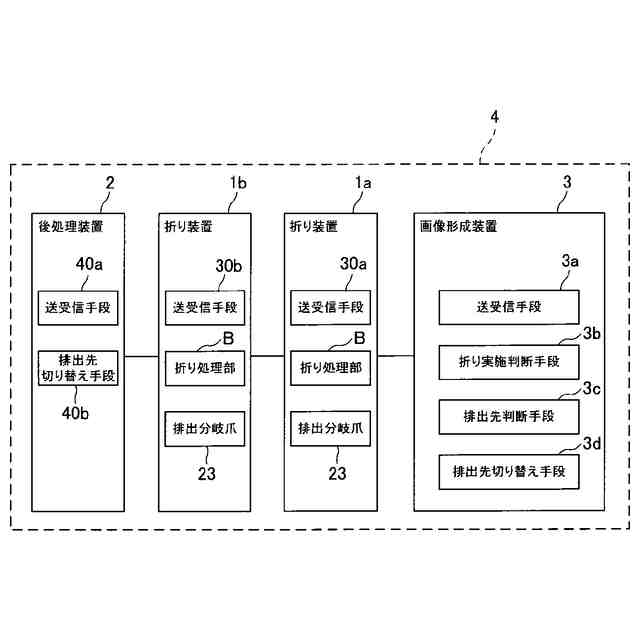

画像形成システムの機能構成例を示す図。

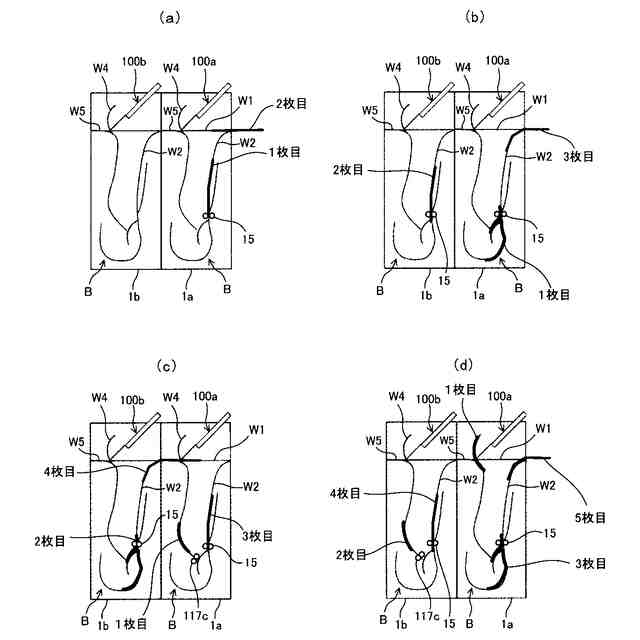

連続印刷時の各折り装置へのシート搬送の一例について説明する図。

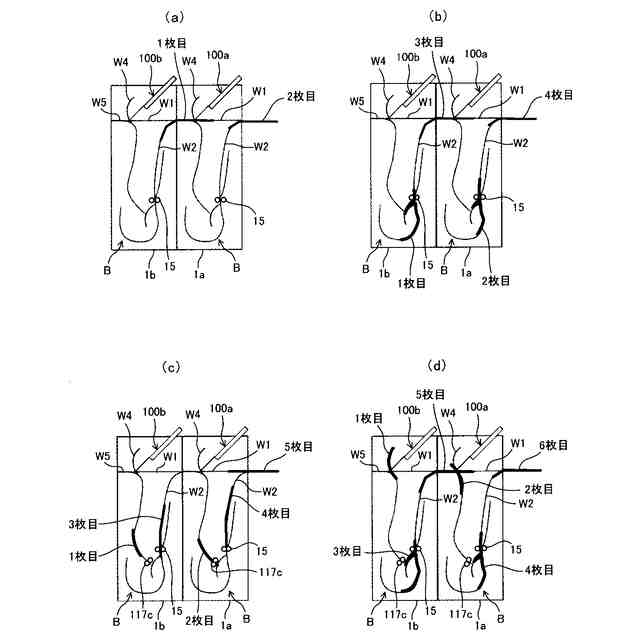

奇数枚目のシートを第二折り装置で折り、偶数枚目のシートを第一折り装置で折る場合のシート搬送について説明する図。

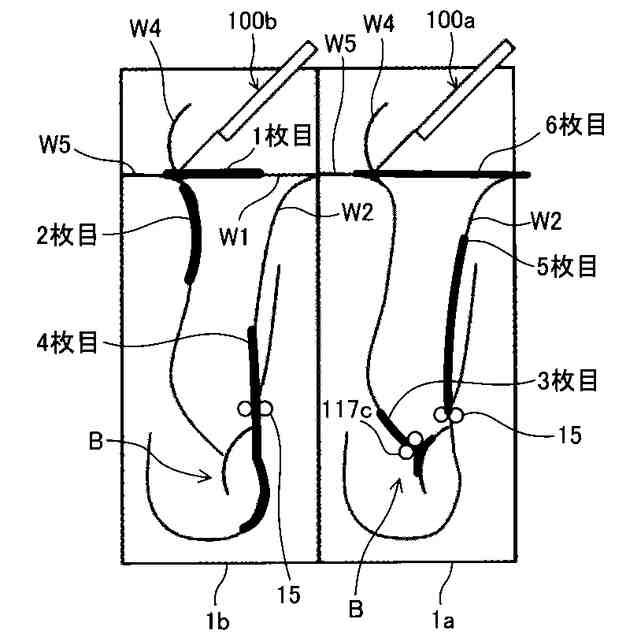

各折り装置で折ったシートを、後処理装置のフィニッシャートレイに排出する場合の不具合について説明する図。
印刷順序変更の制御フロー図。
３ページの画像を３部印刷する場合について説明する図。
印刷処理時のシート搬送の制御フロー図。
【発明を実施するための形態】
【０００８】
以下に、本発明を実施するための最良の形態を図面に基づいて説明する。なお、いわゆる当業者は特許請求の範囲内における本発明を変更・修正をして他の実施形態をなすことは容易であり、これらの変更・修正はこの特許請求の範囲に含まれるものである。以下の説明はこの発明における最良の形態の例であって、この特許請求の範囲を限定するものではない。
【０００９】

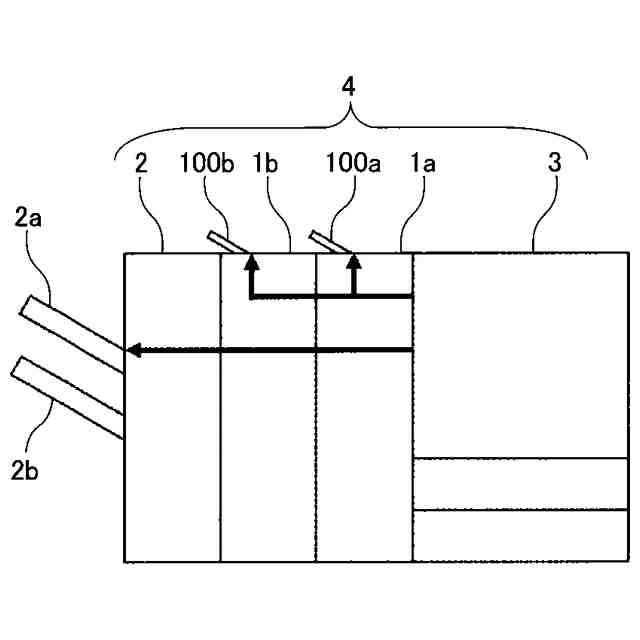

図１は、本実施形態における画像形成システム４のシステム構成を示す図である。本実施形態では、画像形成装置３の後段に、第一折り装置１a，第二折り装置１ｂ、後処理装置２が順に設けられている。
【００１０】
画像形成装置３は、入力された画像データまたは読み取った画像の画像データに基づいて、シートに画像を形成するものである。例えば、複写機、プリンタ、ファクシミリ、あるいは、これらの機能のうち少なくとも２つの機能を備えたデジタル複合機などがこれに相当する。画像形成装置３は、例えば電子写真方式や液滴射出方式など公知の方式のものであり、画像形成方式は何れでもよい。なお、本実施形態においては、電子写真方式の複写機を用いている。
（【００１１】以降は省略されています）
