公開番号2024172599
公報種別公開特許公報(A)
公開日2024-12-12
出願番号2023090421
出願日2023-05-31
発明の名称ステープラ
出願人マックス株式会社
代理人弁理士法人光陽国際特許事務所
主分類B27F 7/19 20060101AFI20241205BHJP(木材または類似の材料の加工または保存;釘打ち機またはステープル打ち機一般)
要約【課題】針シートがフェースプレートに接することで発生する音を抑制できるステープラを提供する。
【解決手段】ステープラ1Aは、針10を成型するフォーミングプレート2と、フォーミングプレート2で成型された針10を打ち出すドライバプレート3と、複数の針10が連結された針シート11を送る送り部4と、送り部4で送られる針シート11が接するフェースプレート5とを備え、フォーミングプレート2は、線状に延伸する成型前の針10の長手方向に沿った一方の端部から規定の長さの範囲を第1の方向に向けて曲げる第1成型部21と、針10の長手方向に沿った他方の端部から規定の長さの範囲を第1の方向に向けて曲げる第2成型部22とを備え、第1成型部21と第2成型部22が、針シート11の送り経路から退避するタイミングが異なる。
【選択図】図1A
特許請求の範囲【請求項１】
線状に延伸する複数の針を前記針の軸方向と直交する方向に連結してなる針シートのうちの先頭針を、前記針の連結方向から見てコ字状に成型するフォーミングプレートと、
前記連結方向において前記先頭針と対向する位置に設けられるフェースプレートと、
前記先頭針が成型された後、前記針シートを前記連結方向に送って成型後の前記針の直後に位置する線状の針を前記フェースプレートに当接させる送り部と
を備え、
前記フォーミングプレートは、前記コ字状の一部をなす前記針の一方の脚部を成型する第１成型部と、前記コ字状の他の一部をなす他方の脚部を成型する第２成型部とを有し、
前記第１成型部は、前記フェースプレートと対向する位置に挿抜可能に構成され、前記フェースプレートと対向する位置に挿入されることで前記先頭針の一部を折り曲げて前記一方の脚部を成型し、成型後に前記対向する位置から退避するように構成され、
前記第２成型部は、前記フェースプレートと対向する位置に挿抜可能に構成され、前記フェースプレートと対向する位置に挿入されることで前記先頭針の他の一部を折り曲げて前記他方の脚部を成型し、成型後、前記第１成型部が前記対向する位置から退避した後に前記対向する位置から退避するように構成される
ステープラ。
続きを表示（約 700 文字）【請求項２】
前記第２成型部は、前記挿抜方向に沿った長さが、前記第１成型部の前記挿抜方向における長さよりも長く形成される
請求項１に記載のステープラ。
【請求項３】
前記フォーミングプレートは、前記対向する面に沿って回動可能に支持され、前記脚部を成型した後、前記第１成型部が前記第２成型部よりも先に退避するように回動する
請求項１に記載のステープラ。
【請求項４】
前記第１成型部と前記第２成型部は、先端部がそれぞれ外方に向けて挿入方向に傾斜する傾斜面を有し、
前記第１成型部の前記傾斜面は、前記第２成型部の前記傾斜面とは傾斜角度が異なる
請求項２に記載のステープラ。
【請求項５】
前記第１成型部の前記傾斜面の前記挿抜方向における後端位置は、前記第２成型部の前記傾斜面の前記挿抜方向における後端位置と同じまたは略同じ位置に設定される
請求項４に記載のステープラ。
【請求項６】
前記フォーミングプレートで前記コ字状に成型された針のクラウン部を押し込んで前記針を打ち出すドライバプレートを備え、
前記ドライバプレートは、前記クラウン部を押し込む際の針の送り経路に対して挿抜可能に構成され、前記送り経路に挿入されることで前記クラウン部に当接し前記針を打ち出し、打ち出し後に前記送り経路から退避するように構成され、
前記第１成型部と前記第２成型部は、前記ドライバプレートが前記送り経路から退避した後に、前記対向する位置から退避するように構成される
請求項１に記載のステープラ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、針で用紙束を綴じるステープラに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
直線形ステープル（線状の針）が並列に接着された連結形ステープル（針シート）を、前端板（フェースプレート）の方向に押圧するステープルプッシャ（送り部）と、線状の針を門形（コ字状）に成型するフォーミングプレートと、フォーミングプレートと連動して昇降し、フォーミングプレートで成型された針を打ち出すドライバを備えたステープラが提案されている（例えば、特許文献１参照）。
【０００３】
このようなステープラでは、フォーミングプレートが下降することで、針の送り経路にフォーミングプレートが突出し、針を成型する。また、フォーミングプレートが上昇することで、フォーミングプレートにおいて直線状の針の一方の側を成型する部位と他方の側を成型する部位の両側が、針の送り経路から同時に退避し、針シートが送られることで、成型された針がドライバによる打ち出し可能位置に移動する。
【先行技術文献】
【特許文献】
【０００４】
特開平１０－１８０７１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
針を成型したフォーミングプレートが針シートの送り経路から退避すると、送り部で送られる針シートのうち、成型後の針の直後に位置する直線状の針がフェースプレートに当接し衝突音が発生する。このとき、フォーミングプレートにおいて直線状の針の一方の側を成型する部位と他方の側を成型する部位の両側が、針の送り経路から同時に退避し、かつ針シートがステープルプッシャによりフェースプレートの方向に押圧されるので、成型後の針の直後に位置する直線状の針の両端部側、すなわち成型後の針の直後に位置する直線状の針のうち、成型前の針の一方の側と他方の側に相当する部分の両方で衝突音が発生する。
【０００６】
そこで、針シートがフェースプレートに接することで発生する音を抑制できるステープラを提供する。
【課題を解決するための手段】
【０００７】
上述した課題を解決するため、本発明は、線状に延伸する複数の針を針の軸方向と直交する方向に連結してなる針シートのうちの先頭針を、針の連結方向から見てコ字状に成型するフォーミングプレートと、連結方向において先頭針と対向する位置に設けられるフェースプレートと、先頭針が成型された後、針シートを連結方向に送って成型後の針の直後に位置する線状の針をフェースプレートに当接させる送り部とを備え、フォーミングプレートは、コ字状の一部をなす針の一方の脚部を成型する第１成型部と、コ字状の他の一部をなす他方の脚部を成型する第２成型部とを有し、第１成型部は、フェースプレートと対向する位置に挿抜可能に構成され、フェースプレートと対向する位置に挿入されることで先頭針の一部を折り曲げて一方の脚部を成型し、成型後に対向する位置から退避するように構成され、第２成型部は、フェースプレートと対向する位置に挿抜可能に構成され、フェースプレートと対向する位置に挿入されることで先頭針の他の一部を折り曲げて他方の脚部を成型し、成型後、第１成型部が対向する位置から退避した後に対向する位置から退避するように構成されるステープラである。
【０００８】
第１成型部は、フェースプレートと対向する位置に挿入されることで先頭針の一部を折り曲げて一方の脚部を成型し、成型後にフェースプレートと対向する位置から退避する。第２成型部は、フェースプレートと対向する位置に挿入されることで先頭針の他の一部を折り曲げて他方の脚部を成型し、成型後、第１成型部がフェースプレートと対向する位置から退避した後にフェースプレートと対向する位置から退避する。
【発明の効果】
【０００９】
第２成型部は、第１成型部がフェースプレートと対向する位置から退避した後にフェースプレートと対向する位置から退避することで、成型後の針の直後に位置する針の軸方向に沿った一方の端部側がフェースプレートに当接した後、他方の端部側がフェースプレートに当接する。すなわち、フェースプレートに一方の端部側に当接して音が発生するタイミングと、他方の端部側が当接して音が発生するタイミングが異なる。これにより、針の軸方向に沿った一方の端部側と他方の端部側が同じタイミングでフェースプレートに当接して音が発生する場合と比較して、発生する音を抑制できる。
【図面の簡単な説明】
【００１０】

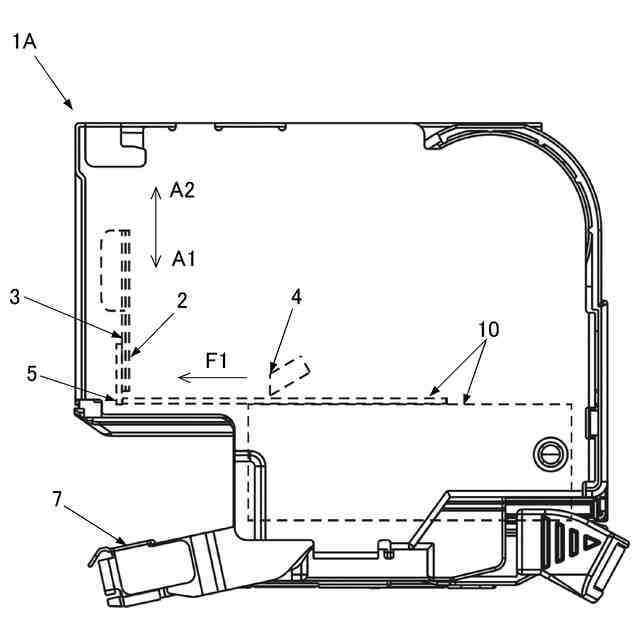

第１の実施の形態のステープラの一例を示す側面図である。

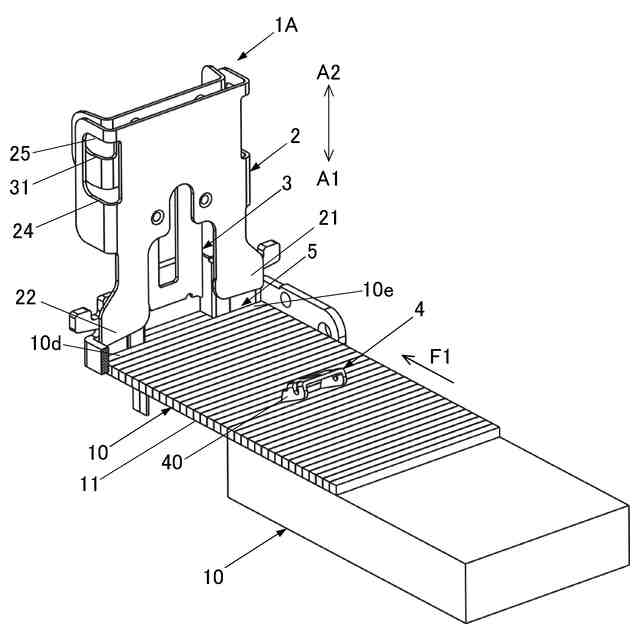

第１の実施の形態のステープラの一例を示す斜視図である。
第１の実施の形態のステープラの一例を示す正面図である。

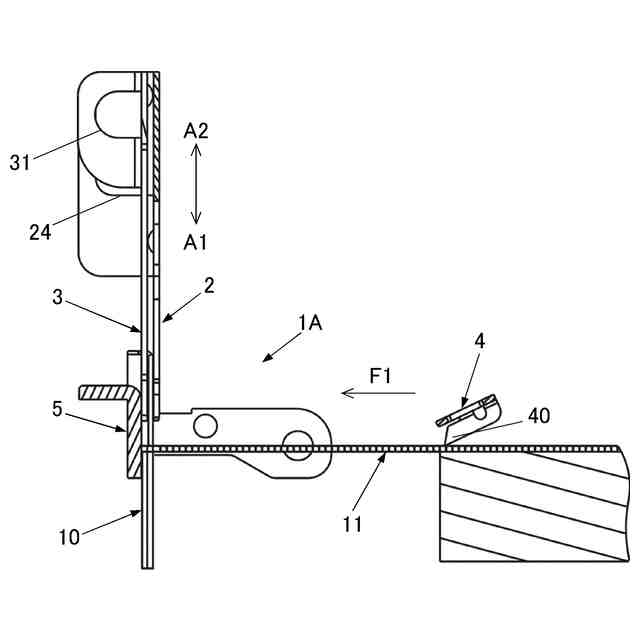

第１の実施の形態のステープラの一例を示す側断面図である。

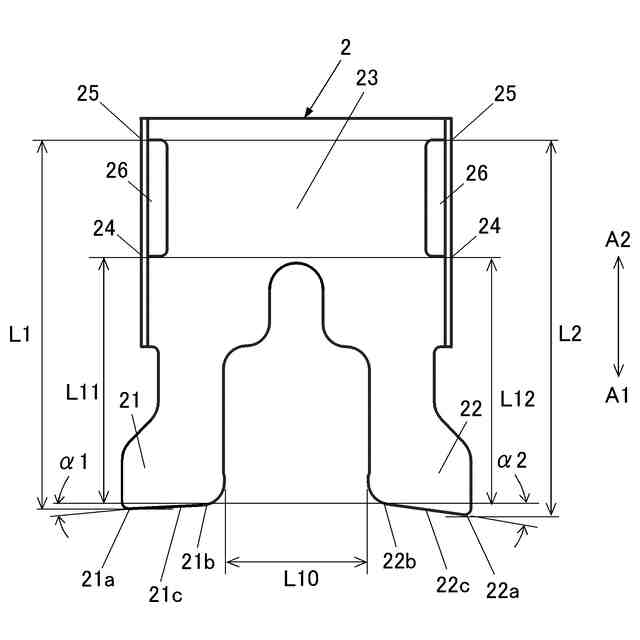

フォーミングプレートの一例を示す正面図である。

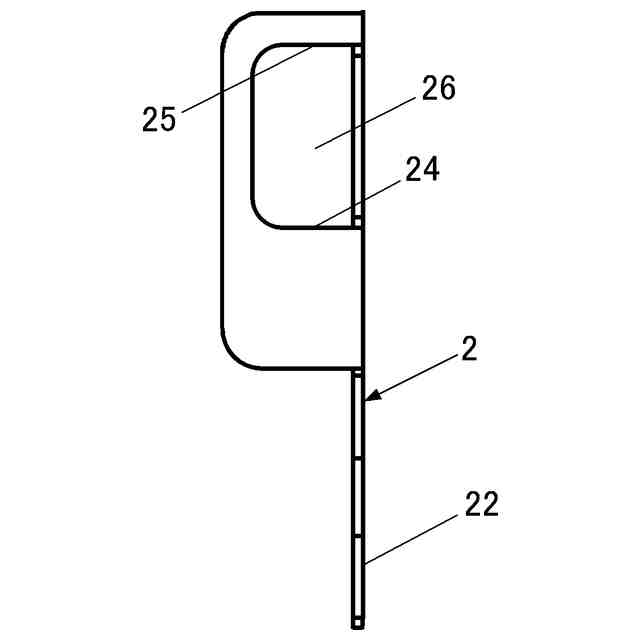

フォーミングプレートの一例を示す側面図である。
フォーミングプレート及びドライバプレートと、針の寸法の関係を示す正面図である。

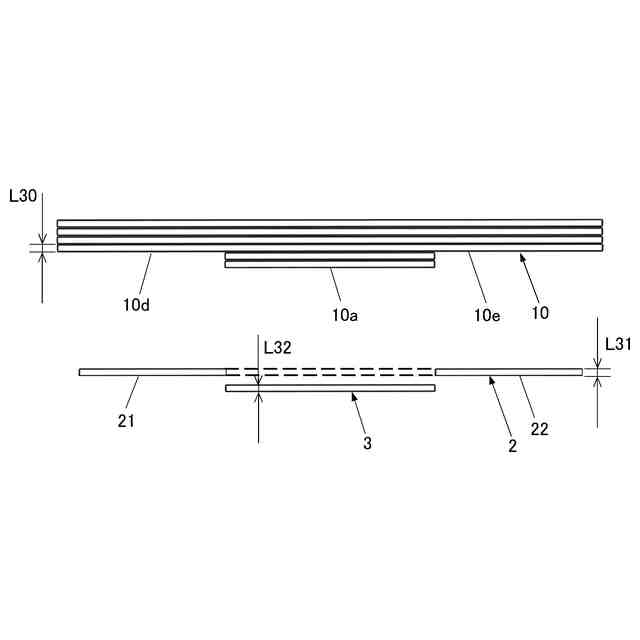

フォーミングプレート及びドライバプレートと、針の寸法の関係を示す上面図である。
フォーミングプレートと、針の寸法の関係を示す側面図である。
第１の実施の形態のステープラの動作の一例を示す正面図である。
第１の実施の形態のステープラの動作の一例を示す正面図である。
第１の実施の形態のステープラの動作の一例を示す正面図である。
第１の実施の形態のステープラの動作の一例を示す上面断面図である。
第１の実施の形態のステープラの動作の一例を示す上面断面図である。
第１の実施の形態のステープラの動作の一例を示す上面断面図である。
フォーミングプレートの変形例を示す正面図である。
フォーミングプレートの変形例を示す正面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
